PXC12-E.D Sterownik kompaktowy - 12 I/O, interfejs BACnet/Ethernet/IP i PPS2

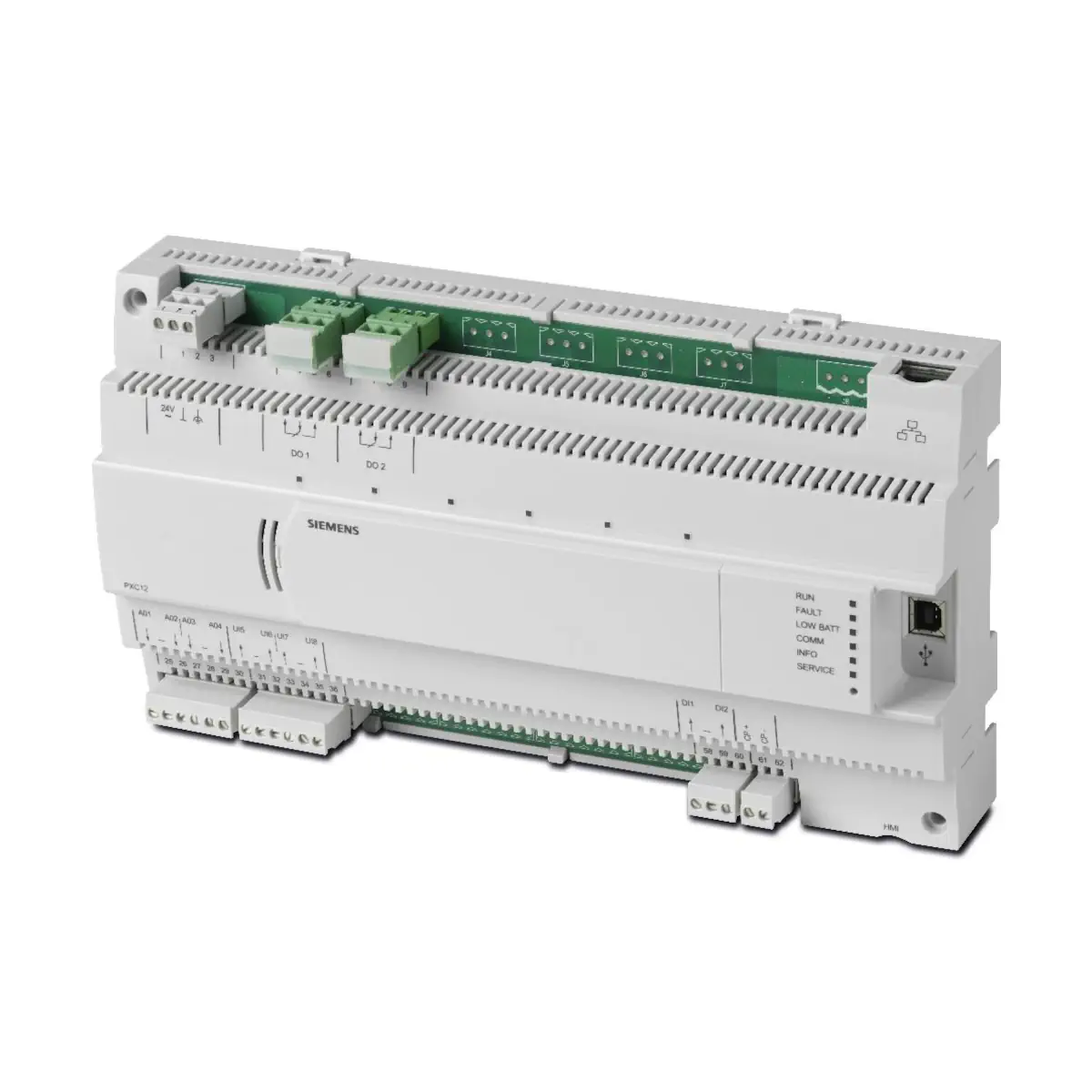

PXC12-E.D to kompaktowy, swobodnie programowalny sterownik automatyki z rodziny Desigo™ PX, przeznaczony do realizacji aplikacji HVAC oraz zadań sterowania budynkiem w instalacjach autonomicznych lub sieciowych. Wersja -E.D komunikuje się przez BACnet / IP (Ethernet 10/100 Base-TX), a na płycie posiada 12 fizycznych wejść/wyjść, umożliwiając bezpośrednie podłączenie urządzeń obiektowych, czujników pasywnych i aktywnych oraz elementów wykonawczych.

Najważniejsze cechy

• Producent: Siemens
• Model: PXC12-E.D
• Rodzina: Desigo™ PX
• Typ: kompaktowy, swobodnie programowalny sterownik dla HVAC i zarządzania instalacjami budynkowymi
• Komunikacja: BACnet / IP (Ethernet 10 Base-T / 100 Base-TX, IEEE802.3, auto-wykrywanie)
• BACnet: komunikacja przetestowana (znak BTL)
• Programowanie: język D-MAP (zbliżony do CEN 11312), łączenie bloków funkcyjnych graficznie
• Narzędzie inżynierskie/uruchomieniowe: Desigo Xworks Plus
• Funkcje zarządzania: alarmy (z routingiem), harmonogramy, trend/rejestracja danych, zdalne zarządzanie, ochrona dostępu z profilami użytkowników
• Liczba I/O (onboard): 12

Wejścia i wyjścia (onboard) – konfiguracja PXC12-E.D

• Wejścia cyfrowe (DI): 2
• Uniwersalne wejścia/wyjścia (UIO): 8
• UIO obsługujące Q250 (0/24 V DC): 4 (część UIO może pracować jako wyjście binarne 24 V / 20 mA)
• Wyjścia przekaźnikowe (DO): 2 (styk przełączający)

Zastosowanie

PXC12-E.D jest przeznaczony do realizacji aplikacji automatyki budynkowej, w szczególności dla systemów ogrzewania, wentylacji i klimatyzacji (HVAC). Sterownik może pracować autonomicznie lub jako element sieci BACnet/IP, zapewniając zarówno sterowanie obiektowe, jak i funkcje systemowe (m.in. alarmowanie, harmonogramy i rejestrację danych).

Funkcje i działanie

Swobodne programowanie i uruchomienie

• Programowanie w D-MAP; bloki funkcyjne dostępne w bibliotekach mogą być łączone graficznie.
• Prace inżynierskie i uruchomieniowe z użyciem Desigo Xworks Plus.

Funkcje zarządzania i systemowe

• Zarządzanie alarmami z routingiem alarmów.
• Funkcje czasowe (harmonogramy).
• Trendy / rejestracja danych.
• Zdalne zarządzanie.
• Kontrola dostępu z indywidualnie definiowanymi profilami i kategoriami użytkowników.

Komunikacja i interfejsy

• Sieć automatyki: BACnet / IP
• Ethernet: 10 Base-T / 100 Base-TX, IEEE802.3, auto-wykrywanie (gniazdo RJ45)
• Interfejs zadajników pomieszczeniowych: PPS2, 4.8 kBit/s
• Liczba zadajników pomieszczeniowych: do 5 urządzeń na magistrali PPS2
• Panel operatorski / HMI: gniazdo RJ45 do podłączenia PXM10 (RS-232)

Dane techniczne (wybrane)

• Napięcie zasilania: AC 24 V ±20% (SELV/PELV) lub AC 24 V klasa 2 (US)
• Częstotliwość: 50/60 Hz
• Pobór mocy (zależny od urządzeń obiektowych): maks. 24 VA
• Bezpiecznik wewnętrzny: 5 A
• Procesor: Motorola Power PC MPC852T
• Pamięć: 16 MB SDRAM / 8 MB FLASH (łącznie 24 MB)
• Maks. cykl skanowania: 1 s
• Stopień ochrony: IP20
• Klasa ochrony izolacji: II (EN 60730-1)
• Temperatura pracy: 0…50°C
• Wilgotność pracy: 5…95% r.h. (bez kondensacji)
• Masa (bez opakowania): 750 g

Parametry I/O (wybrane)

Wejścia cyfrowe (DI)

• Napięcie styku: DC 20…25 V
• Prąd styku: 10 mA
• Rezystancja (styk zwarty): maks. 200 Ω
• Rezystancja (styk rozwarty): min. 50 kΩ

Uniwersalne wejścia/wyjścia (UIO)

• Konfigurowane programowo (w zależności od aplikacji)
• Wejście analogowe: 16 bit A/D, zakres 0…11.0 V, rezystancja wejściowa 100 kΩ względem ⊥
• Obsługiwane czujniki pasywne: LG-Ni 1000, Ni 1000, Pt 1000, T1 (zakres -50…150°C)
• Obsługiwane czujniki aktywne: DC 0…10 V
• Wejście binarne beznapięciowe dla funkcji sygnalizacyjnej
• Zliczanie: do 25 Hz (wejście zliczające); minimalny czas zamknięcia/otwarcia 20 ms
• Wyjście analogowe: 10 bit D/A, 0…11.0 V; prąd max. 4 mA (source), max. 1.5 mA (sink)
• Wyjście binarne (dla części UIO): 0 / DC 24 V, 20 mA, obciążenie ≥ 1000 Ω

Wyjścia przekaźnikowe (2x DO)

• Typ: jednopolowe, przełączające
• AC: 12…250 V; max. 4 A (obciążenie rezystancyjne), max. 2 A (indukcyjne, cos φ ≥ 0.6)
• DC: 12…30 V; max. 3 A przy DC 30 V
• Udary: max. 20 A przez 10 ms; max. 10 A przez 1 s
• Separacja: wyjścia przekaźnikowe odseparowane galwanicznie między sobą, od uziemienia/obudowy i od elektroniki AC 24 V (SELV/PELV)
• Zabezpieczenie zewnętrzne: bezpiecznik topikowy max. 6 A lub wyłącznik nadprądowy max. 10 A (char. B,C,D wg EN 60898)

Zaciski i podłączenia – PXC12-E.D

• Zasilanie: zaciski 1, 2 (24 V~, ⊥)
• Uziemienie: zacisk 3
• Wyjścia przekaźnikowe: DO1, DO2 (zaciski 4…9)
• UIO z Q250: U1…U4 (zaciski 25…30)
• UIO: U5…U8 (zaciski 31…36)
• Wejścia cyfrowe: DI1, DI2 (zaciski 58…60)
• Magistrala PPS2: CP+, CP− (zaciski 61, 62)
• Ethernet: gniazdo A (RJ45)
• HMI (PXM10): gniazdo C (RJ45)

Ważne uwagi instalacyjne

• W sterowniku potencjał zerowy (G0) i masa pomiarowa (−) nie są połączone.
• Dla aktywnych urządzeń 3-żyłowych należy wykonać dodatkowe połączenie zgodnie z wymaganiami instalacji (połączenie między (−) i G0 w urządzeniu lub na zaciskach).
• Przewód licznika impulsów o częstotliwości > 1 Hz prowadzony wspólnie z przewodem wejścia analogowego na odległości > 10 m powinien być ekranowany.

Podsumowanie

Siemens PXC12-E.D to 12-punktowy sterownik kompaktowy z komunikacją BACnet/IP, łączący bezpośrednie sterowanie urządzeniami obiektowymi (UIO/DI/wyjścia przekaźnikowe) z funkcjami systemowymi (alarmy, harmonogramy, trendy, zdalne zarządzanie i kontrola dostępu). Jest przeznaczony do nowoczesnych aplikacji HVAC, w których liczy się elastyczne programowanie, sieciowa komunikacja BACnet oraz łatwe uruchomienie w środowisku Desigo.
