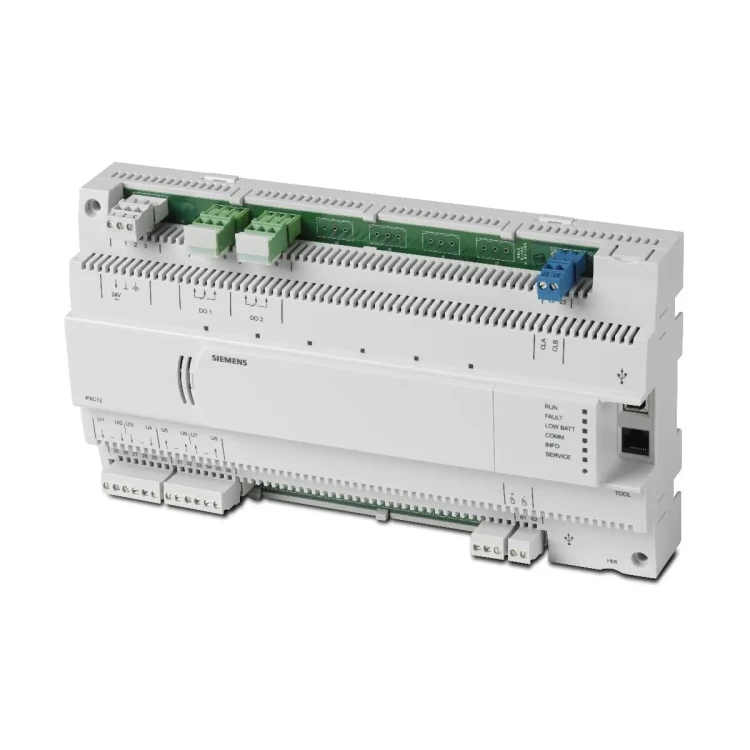

PXC12.D Sterownik kompaktowy - 12 I/O, interfejs BACnet/LonTalk i PPS2

PXC12.D to kompaktowy, swobodnie programowalny sterownik Siemens z rodziny Desigo™ PX, przeznaczony do aplikacji HVAC oraz zarządzania innymi instalacjami budynkowymi. Sterownik komunikuje się w standardzie BACnet / LonTalk (z oznaczeniem BTL – komunikacja BACnet przetestowana), a dzięki zestawowi 12 fizycznych wejść/wyjść (onboard) umożliwia bezpośrednie podłączenie urządzeń obiektowych i realizację zarówno aplikacji autonomicznych, jak i pracy w systemie sieciowym. Karta katalogowa dotyczy urządzeń z firmware Desigo V6.1 lub nowszym.

Najważniejsze cechy

• Producent: Siemens
• Model: PXC12.D
• Rodzina: Desigo™ PX
• Typ: sterownik kompaktowy, swobodnie programowalny (HVAC / automatyka budynkowa)
• Komunikacja: BACnet / LonTalk
• BTL: komunikacja BACnet przetestowana (znak BTL)
• Łączna liczba I/O (onboard): 12
• Wejścia cyfrowe (DI): 2
• Uniwersalne wejścia/wyjścia (UIO): 8 (w tym 4 UIO obsługujące Q250 (DC 0/24 V))
• Wyjścia przekaźnikowe (DO): 2
• Programowanie: D-MAP (język zbliżony do CEN 11312), łączenie bloków funkcyjnych graficznie
• Narzędzie inżynierskie/uruchomieniowe: Desigo Xworks Plus
• Funkcje systemowe: alarmy z routingiem, harmonogramy, trendy, zdalne zarządzanie, ochrona dostępu

Zastosowanie

PXC12.D stanowi kompaktową stację automatyki do realizacji funkcji sterowania i regulacji w instalacjach ogrzewania, wentylacji i klimatyzacji oraz do zadań automatyki budynkowej. Sterownik może pracować:

• w aplikacjach autonomicznych,
• w sieci urządzeń lub jako element systemu automatyki opartego o BACnet.

Komunikacja i obsługa

• Sieć automatyki: LONWORKS FTT Transceiver (zaciski śrubowe).
• Profil BACnet: zgodność ze standardem BACnet (Rew. 1.12 – dla Desigo V6.0 i późniejszych), w tym profil B-BC.
• Lokalna komunikacja (HMI/Tool, RJ45): PXM10 (RS-232), PXM20 (BACnet/LonTalk), narzędzie do wgrywania firmware.
• Interfejs zadajników pomieszczeniowych: PPS2 (CP+ / CP–), prędkość magistrali 4.8 kBit/s.
• Liczba zadajników pomieszczeniowych: do 5 (np. QAX...), podłączanych równolegle (adresowanie zworkami).

Wejścia i wyjścia (onboard)

Sterownik posiada 12 punktów I/O wbudowanych na płycie. Uniwersalne wejścia/wyjścia UIO są konfigurowane z programu i mogą obsługiwać różne typy sygnałów.

• 2 × DI – wejścia binarne dla funkcji sygnalizacyjnej.
• 8 × UIO – uniwersalne wejścia/wyjścia dla:
  • czujników pasywnych LG-Ni 1000, Ni 1000, Pt 1000, T1,
  • czujników aktywnych DC 0…10 V,
  • styków beznapięciowych (sygnalizacja),
  • zliczania impulsów (wejście zliczające),
  • wyjść analogowych DC 0…10 V,
  • części UIO jako wyjścia binarne z obciążeniem 24 V / 20 mA (4 UIO obsługujące Q250).
• 2 × DO (przekaźniki) – wyjścia przekaźnikowe do przełączania binarnego (styk przełączający).

Funkcje systemowe

• Zarządzanie alarmami z routingiem alarmów.
• Harmonogramy (funkcje czasowe).
• Trend / rejestracja danych.
• Zdalne zarządzanie.
• Kontrola dostępu z indywidualnie definiowanymi profilami i kategoriami użytkowników.
• Zabezpieczenie niskiego napięcia oraz zarządzanie uruchamianiem w celu ochrony przed wahaniami napięcia.

Dane techniczne (wybrane)

• Napięcie robocze: AC 24 V ± 20% (SELV / PELV) lub AC 24 V klasa 2 (US)
• Częstotliwość: 50/60 Hz
• Pobór mocy: maks. 24 VA (zależny od urządzeń obiektowych)
• Bezpiecznik wewnętrzny: 5 A
• Procesor: Motorola Power PC MPC852T
• Pamięć: 16 MB SDRAM / 8 MB FLASH (łącznie 24 MB)
• Klasa dokładności: 0.5
• Cykl skanowania: maks. 1 s
• Stopień ochrony: IP20
• Klasa ochrony izolacji: II (EN 60730-1)
• Temperatura pracy: 0…50°C
• Wilgotność pracy: 5…95% r.h. (bez kondensacji)
• Waga: ok. 750 g (bez opakowania)

Parametry wejść/wyjść (wybrane)

• DI (wejścia cyfrowe): napięcie styku DC 20…25 V, prąd styku 10 mA, rezystancja (zwarty) max. 200 Ω, (rozwarty) min. 50 kΩ
• UI (wejścia uniwersalne): A/D 16 bit, zakres 0…11.0 V, rezystancja wejściowa 100 kΩ (w odniesieniu do ⊥)
• Czujniki temperatury na UI: LG-Ni 1000 / Ni 1000 / Pt 1000 / T1, zakres –50…150°C, rozdzielczość 0.2 K
• Wejście zliczające: częstotliwość zliczania (symetryczna) max. 25 Hz, min. czas zamknięcia/otwarcia 20 ms, pamięć licznika 8 bit (0…255)
• AO (wyjścia analogowe przez UIO): D/A 10 bit, 0…11.0 V, max. 4 mA (source), max. 1.5 mA (sink)
• Q250 (wyjścia binarne przez część UIO): 0 / DC 24 V, prąd 20 mA, obciążenie ≥ 1000 Ω
• Wyjścia przekaźnikowe: 1-polowe, styk przełączający; AC 12…250 V, max. 4 A (rezyst.), max. 2 A (indukc., cos φ ≥ 0.6); DC 12…30 V, max. 3 A przy DC 30 V

Zaciski i podłączenie (PXC12.D)

• Zasilanie: zaciski 1, 2 (24 V~, ⊥)
• Uziemienie: zacisk 3
• Wyjścia przekaźnikowe: DO1, DO2 (zaciski 4…9)
• LONWORKS: CLA, CLB (zaciski 22, 23)
• UIO: U1…U4 (zaciski 25…30), U5…U8 (zaciski 31…36)
• Wejścia cyfrowe: DI1, DI2 (zaciski 58…60)
• PPS2: CP+, CP– (zaciski 61, 62)
• Gniazda RJ45: HMI oraz HMI/Tool (do paneli operatorskich i narzędzi)

Ważne uwagi instalacyjne

• W sterowniku potencjał zerowy G0 i masa pomiarowa (–) nie są połączone.
• Magistrala PPS2: maks. 125 m, 2-żyłowa skrętka bez ekranu, pojemność max. 56 nF/km.
• Wejścia zliczające: przewód licznika impulsów o częstotliwości > 1 Hz, prowadzony wspólnie z przewodem wejścia analogowego na odległości > 10 m, musi być ekranowany.

Podsumowanie

Siemens PXC12.D to kompaktowy sterownik BACnet / LonTalk z oznaczeniem BTL, wyposażony w 12 wbudowanych punktów I/O (w tym 8 UIO o szerokiej konfiguracji sygnałów) oraz w funkcje zarządzania typowe dla systemów automatyki budynkowej: alarmy, harmonogramy, trendy i zdalną obsługę. To praktyczne rozwiązanie do realizacji aplikacji HVAC w instalacjach autonomicznych oraz w sieciowych systemach Desigo.

Pliki do pobrania:
PXC12.D Karta katalogowa
