PXC22-E.D Sterownik kompaktowy - 22 I/O, interfejs BACnet/Ethernet/IP i PPS2

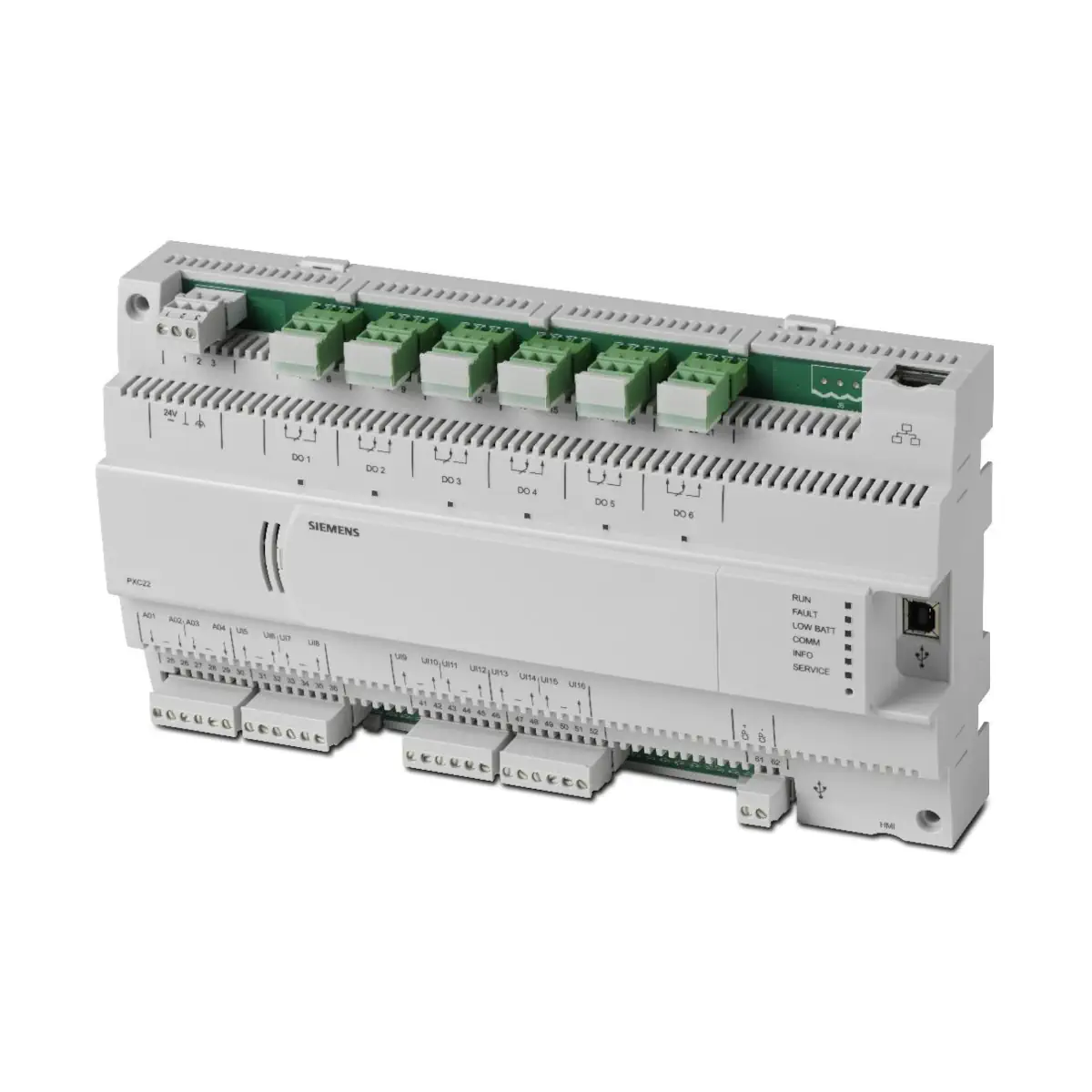

Siemens PXC22-E.D to kompaktowy, swobodnie programowalny sterownik automatyki z linii Desigo™ PX, przeznaczony do instalacji HVAC oraz zadań automatyki budynkowej. Wersja -E.D komunikuje się poprzez BACnet / IP (Ethernet 10/100 Base‑TX) i oferuje 22 fizyczne punkty I/O na płycie sterownika, łącząc uniwersalne wejścia/wyjścia oraz wyjścia przekaźnikowe w jednym urządzeniu. Karta katalogowa dotyczy firmware Desigo V6.1 lub nowszego.

Najważniejsze cechy

• Producent: Siemens
• Model: PXC22-E.D
• Typ: sterownik kompaktowy (stacja automatyki), swobodnie programowalny
• Zastosowanie: instalacje HVAC i zarządzanie instalacjami budynkowymi
• Komunikacja: BACnet / IP
• BTL: komunikacja BACnet przetestowana w BTL; zgodność ze standardem BACnet (w tym profil B-BC)
• Narzędzia inżynierskie: projektowanie i uruchomienie w Desigo Xworks Plus
• Programowanie: język D-MAP (zbliżony do CEN 11312), łączenie bloków funkcyjnych graficznie
• Funkcje zarządzania/systemowe: alarmy (z routingiem), harmonogramy, trendy/rejestracja danych, zdalne zarządzanie, ochrona dostępu (profile i kategorie użytkowników)

Wejścia / wyjścia (onboard)

• Łącznie punktów I/O (fizycznie): 22
• Uniwersalne wejścia/wyjścia (UIO): 16
• UIO obsługujące Q250 (DC 0/24 V): 4
• Wyjścia przekaźnikowe (DO): 6

Typy sygnałów obsługiwane przez UIO

• Czujniki pasywne: LG‑Ni 1000, Ni 1000, Pt 1000, T1
• Czujniki aktywne: DC 0…10 V
• Styk beznapięciowy (binarny): funkcje sygnalizacyjne
• Zliczanie impulsów: do 25 Hz
• Wyjście analogowe: DC 0…10 V
• Wyjście binarne z UIO (część kanałów): 0/DC 24 V, 20 mA (dla PXC12/22..D: 4 UIO)

Zastosowanie

PXC22-E.D jest przeznaczony do realizacji aplikacji automatyki w instalacjach HVAC (np. sterowanie urządzeniami obiektowymi, zbieranie sygnałów z czujników, sterowanie wykonawcze) oraz do pracy:

• w aplikacjach autonomicznych,
• jako element sieciowego systemu automatyki obsługiwanego przez sieć systemową.

Sterownik umożliwia bezpośrednie podłączenie urządzeń obiektowych oraz zapewnia zabezpieczenie niskiego napięcia i zarządzanie uruchamianiem w celu ochrony urządzeń przed wahaniami napięcia.

Komunikacja i obsługa

• Sieć: Ethernet 10 Base‑T / 100 Base‑TX, IEEE802.3, auto‑wykrywanie (RJ45)
• Protokół: BACnet / IP
• Panel operatorski lokalny (RJ45): PXM10 (RS‑232)
• Interfejs do zadajników pomieszczeniowych: PPS2, 4.8 kBit/s, do 5 zadajników QAX…

Dane techniczne

• Zasilanie: AC 24 V ±20% (SELV/PELV) lub AC 24 V klasa 2 (US)
• Częstotliwość: 50/60 Hz
• Pobór mocy (zależny od urządzeń obiektowych): max. 26 VA (dla PXC22….D)
• Bezpiecznik wewnętrzny: 5 A
• Procesor: Motorola PowerPC MPC852T (dla PXC12/22….D)
• Pamięć: 16 MB SDRAM / 8 MB FLASH (łącznie 24 MB) (dla PXC12/22….D)
• Klasa dokładności: 0.5
• Maks. cykl skanowania: 1 s
• Stopień ochrony: IP20
• Klasa ochronności: II (EN 60730‑1)
• Warunki pracy: 0…50°C; 5…95% r.h. (bez kondensacji)
• Warunki transportu: -25…+70°C; 5…95% r.h. (bez kondensacji)

Wejścia/wyjścia – parametry elektryczne (wybrane)

• UI (wejścia analogowe): 16 bit A/D; zakres 0…11.0 V; Rwe 100 kΩ (do ⊥)
• Czujniki temperatury (Ni 1000 / Pt 1000): zakres -50…150°C; rozdzielczość 0.2 K; błąd przy 25°C max. 0.3 K (bez kabla i czujnika)
• AO (wyjścia analogowe): 10 bit D/A; 0…11.0 V; prąd max. 4 mA (źródło), max. 1.5 mA (sink)
• Wyjścia binarne z UIO (dla kanałów przewidzianych): 0/DC 24 V; 20 mA; obciążenie ≥ 1000 Ω
• Wyjścia przekaźnikowe (DO1…DO6): 1‑polowe przełączające; AC 12…250 V; max. 4 A (rezyst.), max. 2 A (indukc., cos φ ≥ 0.6); DC 12…30 V, max. 3 A przy DC 30 V

Zaciski i podłączenia (PXC22-E.D)

• Zasilanie: zaciski 1, 2 (24 V~, ⊥) – AC 24 V
• Uziemienie: zacisk 3
• Wyjścia przekaźnikowe: zaciski 4…21 – DO1…DO6
• UIO: U1…U4 (zaciski 25…30, z obsługą Q250), U5…U16 (zaciski 31…52)
• PPS2 (zadajniki QAX…): zaciski 61, 62 – CP+, CP−
• Ethernet (BACnet/IP): gniazdo RJ45 (Ethernet)
• HMI: gniazdo RJ45 do PXM10

Ważna uwaga instalacyjna (urządzenia peryferyjne)

W sterownikach opisanych w tej karcie katalogowej potencjał zerowy (G0) i masa pomiarowa (–) nie są połączone. Dla urządzeń aktywnych podłączonych przewodem 3‑żyłowym należy wykonać dodatkowe połączenie zgodnie z zasadami podłączenia urządzeń peryferyjnych.

Wymiary i masa

• Wymiary (dla obudowy PXC12…D / PXC22…D): 271,5 × 149,4 × 90 mm (S × W × G)
• Masa (dla PXC22….D): ok. 754 g (bez opakowania), 834 g (z opakowaniem)

Akcesoria

• Adapter do wgrywania firmware: PXA‑C2

Podsumowanie

Siemens PXC22-E.D to uniwersalny sterownik kompaktowy BACnet/IP z 22 punktami I/O, przeznaczony do elastycznych aplikacji HVAC i automatyki budynkowej. Bogate funkcje zarządzania, swobodne programowanie w D-MAP oraz rozbudowany zestaw sygnałów na 16 UIO i 6 wyjściach przekaźnikowych czynią go praktycznym rozwiązaniem dla nowoczesnych instalacji, zarówno w pracy autonomicznej, jak i w systemach sieciowych.
