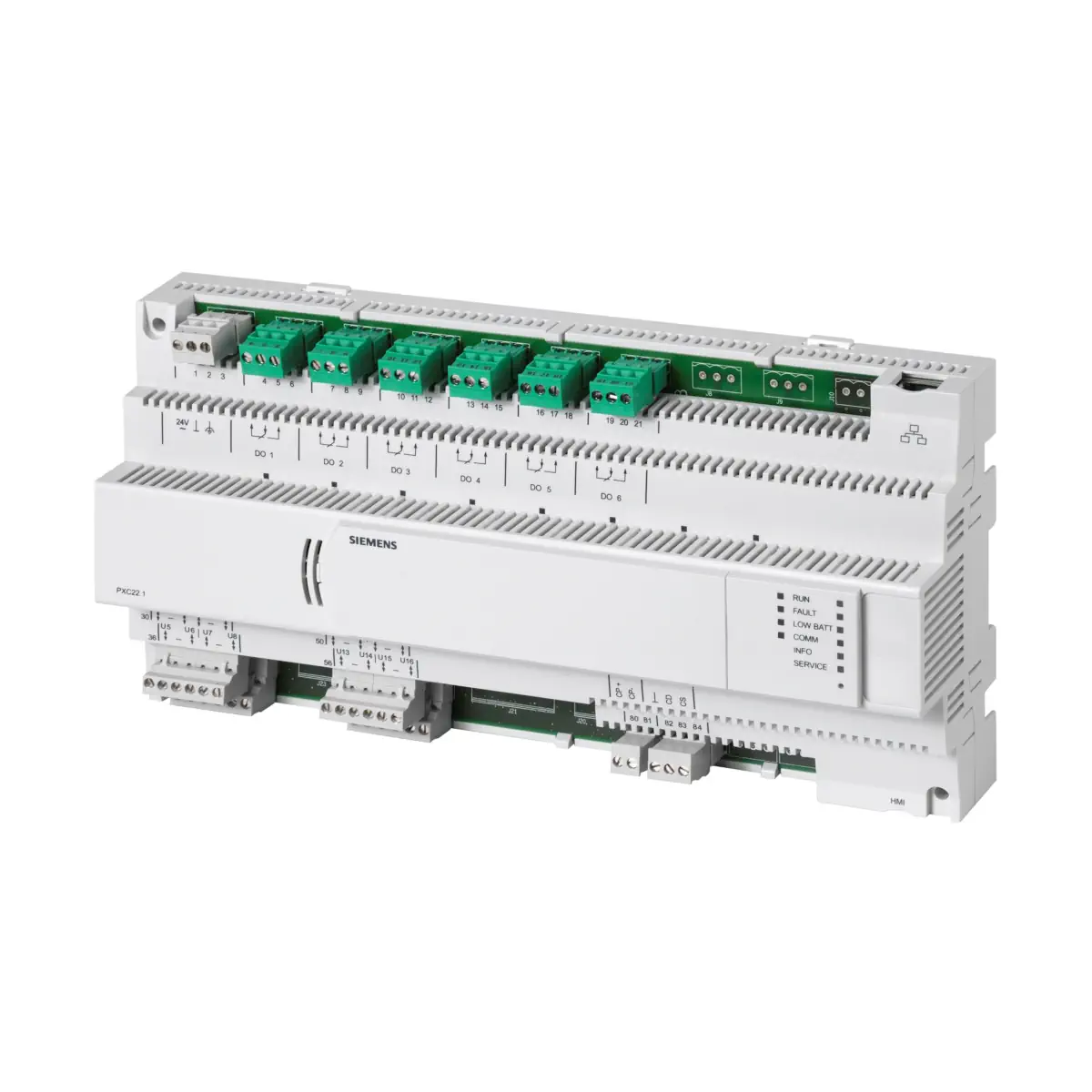

PXC22.1-E.D Sterownik – 22 I/O z możliwością rozszerzenia o moduły TX, komunikacja BACnet/IP, interfejs PPS2

PXC22.1-E.D to kompaktowy, swobodnie programowalny sterownik z rodziny Desigo™ PX, przeznaczony do automatyki HVAC oraz integracji innych instalacji budynkowych. Model -E.D komunikuje się w standardzie BACnet / IP (komunikacja BACnet przetestowana – znak BTL), a jednocześnie oferuje rozbudowane funkcje zarządzania systemowego (alarmy, harmonogramy, trendy, zdalne zarządzanie, kontrola dostępu). Wersja PXC22.1 może być rozszerzana o moduły TX‑I/O i/lub TX Open, dzięki czemu sprawdza się zarówno w aplikacjach autonomicznych, jak i w sieciowych systemach automatyki budynkowej.

Najważniejsze cechy

• Producent: Siemens
• Rodzina: Desigo™ PX
• Model: PXC22.1-E.D
• Typ: swobodnie programowalny sterownik kompaktowy
• Zastosowanie: automatyka HVAC i zarządzanie instalacjami budynkowymi
• Komunikacja: BACnet / IP
• BTL: komunikacja BACnet przetestowana (znak BTL)
• Profil BACnet: zgodność ze standardem BACnet (Rew. 1.12 – dla Desigo V6.0 i późniejszych), w tym profil B-BC
• Profile AMEV: AS-A oraz AS-B (zgodnie z zaleceniem „BACnet 2011 – wersja 1.2” dla Desigo V6.0 i nowszych)
• Programowanie: język D‑MAP (zbliżony do CEN 11312), łączenie bloków funkcyjnych dostępnych w bibliotekach
• Narzędzia inżynierskie i uruchomieniowe: Desigo Xworks Plus
• Liczba wejść/wyjść (onboard): 22
• UIO (uniwersalne wejścia/wyjścia): 16
• Wyjścia przekaźnikowe (DO): 6
• Rozbudowa: TX‑I/O i/lub TX Open
• Punkty danych TX‑I/O: 16
• Liczba fizycznych punktów danych (onboard + TX‑I/O): 38
• Liczba modułów TX Open: 5
• Liczba punktów danych (onboard + TX‑I/O + TX Open): do 400
• Zasilanie: AC 24 V ±20% (SELV/PELV) lub AC 24 V klasa 2 (US), 50/60 Hz
• Stopień ochrony: IP20

Zastosowanie

PXC22.1-E.D jest przeznaczony do realizacji logiki sterowania i nadzoru w systemach automatyki budynkowej, w szczególności dla instalacji HVAC. Może pracować jako sterownik autonomiczny lub jako element sieciowego systemu automatyki z obsługą przez sieć systemową.

Komunikacja i integracja (BACnet/IP)

• BACnet / IP: interfejs Ethernet 10 Base‑T / 100 Base‑TX (IEEE802.3, auto‑wykrywanie), złącze RJ45.
• BTL: BACnet przetestowany w BTL.
• Kompatybilność BACnet: zgodność ze standardem BACnet (Rew. 1.12 – dla Desigo V6.0 i późniejszych), w tym profil B-BC.
• PXC22.1-E.D: zintegrowana ogólna operacja sieciowa (Generic web operation).

Wejścia/wyjścia i rozbudowa

Wejścia/wyjścia wbudowane (onboard)

• UIO – uniwersalne wejścia/wyjścia (16): konfigurowane programowo dla sygnałów i czujników:
  • czujniki pasywne: LG‑Ni 1000, Ni 1000, Pt 1000, T1,
  • czujniki aktywne: DC 0…10 V,
  • styk beznapięciowy (wejście binarne) do funkcji sygnalizacyjnych,
  • wejście zliczające: częstotliwość zliczania (symetryczna) do 25 Hz,
  • wyjście analogowe: DC 0…10 V,
  • część UIO może zostać skonfigurowana jako wyjście binarne z obciążeniem 24 V / 20 mA.
• DO – wyjścia przekaźnikowe (6): do przełączania binarnego (styki przełączające).

Rozbudowa (dla PXC22.1…)

• TX‑I/O: do 16 punktów danych.
• TX Open: do 5 modułów, łączna liczba punktów danych (onboard + TX‑I/O + TX Open) do 400.
• Wymagania dla TX‑I/O / TX Open: moduły TXM1… oraz TX Open wymagają modułu zasilacza TXS1.12F10.

Funkcje systemowe i zarządzanie

• Zarządzanie alarmami z routingiem alarmów.
• Harmonogramy (funkcje czasowe).
• Funkcje trendu (rejestracja danych).
• Zdalne zarządzanie.
• Kontrola dostępu z indywidualnie definiowanymi profilami i kategoriami użytkowników.
• Zabezpieczenie niskiego napięcia oraz zarządzanie uruchamianiem w celu ochrony urządzeń przed wahaniami napięcia.

Obsługa, diagnostyka i sygnalizacja LED

• Każde wyjście przekaźnikowe posiada żółtą diodę LED wskazującą status wyjścia.
• RUN (zielona): zasilanie OK / brak zasilania.
• FAULT (czerwona): OK / błąd / szybkie miganie – błędny lub brak firmware’u.
• LOW BATT (czerwona): bateria OK / słaba bateria – wymienić (sterownik wysyła odpowiednie zdarzenie systemowe).
• COMM (żółta): brak połączenia ze switch’em / połączenie / miganie – komunikacja.
• INFO (czerwona): dowolnie programowana.
• SERVICE (Ethernet, czerwona): m.in. sygnalizacja braku połączenia ze switch’em oraz nieskonfigurowanego adresu IP; możliwość fizycznej identyfikacji po komendzie Wink.
• Service Pin: przycisk identyfikacji sieciowej.

Zasilanie, baterie i okablowanie

• Napięcie robocze: AC 24 V ±20% (SELV/PELV) lub AC 24 V klasa 2 (US); 50/60 Hz.
• Bezpiecznik wewnętrzny: 5 A.
• Podtrzymanie danych:
  • Bateria zegara czasu rzeczywistego: litowa CR2032 (wymienna), czas pracy (ciągłej) 10 lat.
  • Bateria podtrzymania SDRAM: 1× AA (wymienna), litowa FR6/AA; czas pracy (ciągłej) min. 2 tygodnie.
• Wyjmowane zaciski (zasilanie i sygnały): 0,25…2,5 mm² lub 2×1,5 mm² (linka lub drut).
• Długości przewodów (wybrane):
  • UI: do 100 m (A = 1 mm²),
  • AO: do 100 m (A ≥ 1,5 mm²),
  • PPS2 (zadajniki): do 125 m (A = 1,0 mm²), skrętka dwużyłowa, bez ekranu,
  • Ethernet: do 100 m, co najmniej CAT5 (UTP lub STP).
• Uwaga instalacyjna: w tych sterownikach potencjał zerowy (G0) i masa pomiarowa (–) nie są połączone.

Dane techniczne (wybrane)

• Stopień ochrony: IP20 (EN 60529)
• Klasa ochrony izolacji: II (EN 60730-1)
• Cykl skanowania: max. 1 s
• Warunki pracy: 0…50 °C, 5…95% r.h. (bez kondensacji)
• Transport / składowanie: -25…+70 °C, 5…95% r.h. (bez kondensacji)
• Wejścia analogowe (UI): A/D 16 bit, zakres 0…11,0 V, rezystancja wejściowa 100 kΩ (do ⊥)
• Wyjścia analogowe (AO): D/A 10 bit, 0…11,0 V; prąd max. 4 mA (źródło), max. 1,5 mA (sink)
• Wyjścia przekaźnikowe: styk przełączający; AC 12…250 V (max. 4 A rezyst., max. 2 A induk. cos φ ≥ 0,6); DC 12…30 V (max. 3 A rezyst. przy DC 30 V)
• Masa: ok. 1019 g (bez opakowania), ok. 1095 g (z opakowaniem)

Złącza i magistrale (PXC22.1-E.D)

• Ethernet (BACnet/IP): gniazdo RJ45.
• HMI: gniazdo RJ45 do PXM10.
• PPS2 (zadajniki QAX…): magistrala CP+ / CP–, do 5 zadajników.
• Magistrala międzymodułowa: ⊥, CS, CD (wymagane połączenie ⊥ magistrali z ⊥ systemowym – terminal 82).

Podsumowanie

Siemens PXC22.1-E.D to uniwersalny sterownik kompaktowy BACnet/IP dla automatyki HVAC i BMS, który łączy 22 wbudowane wejścia/wyjścia (w tym 16 UIO i 6 wyjść przekaźnikowych) z możliwością rozbudowy o TX‑I/O oraz TX Open (do 400 punktów danych). Wbudowane funkcje zarządzania systemem, diagnostyka LED oraz narzędzia inżynierskie Desigo zapewniają wygodne uruchomienie i stabilną pracę w instalacjach budynkowych.
