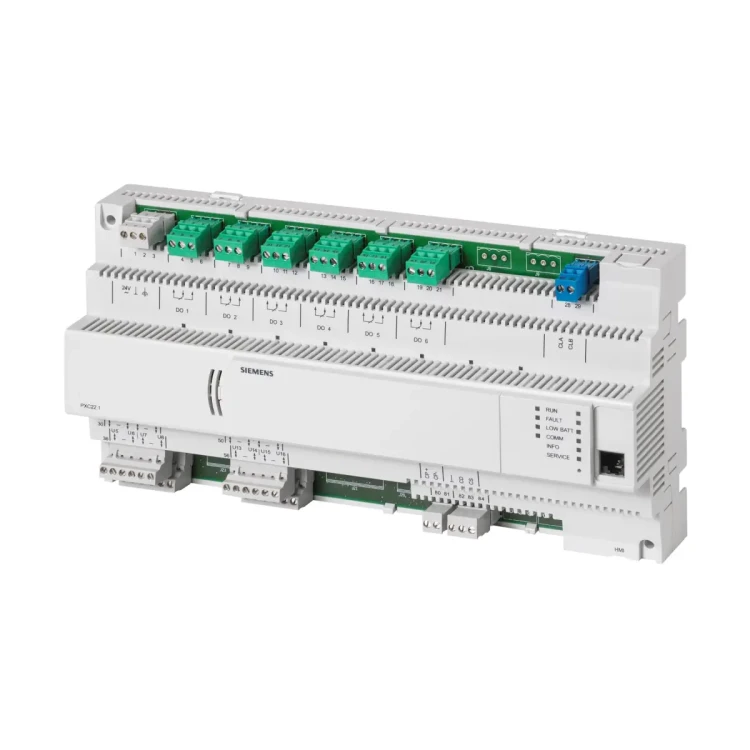

PXC22.1.D Sterownik – 22 I/O z możliwością rozszerzenia o moduły TX, komunikacja BACnet/LonTalk, interfejs PPS2

PXC22.1.D to kompaktowy, swobodnie programowalny sterownik systemu Desigo™ PX, przeznaczony do realizacji aplikacji HVAC oraz zadań automatyki i zarządzania instalacjami budynkowymi. Sterownik komunikuje się po BACnet / LonTalk (LONWORKS) i oferuje 22 fizyczne wejścia/wyjścia on-board. Wersja .1 umożliwia rozbudowę o moduły TX-I/O oraz TX Open, dzięki czemu platforma może być dopasowana do większych i bardziej złożonych aplikacji.

Najważniejsze cechy

• Producent: Siemens
• Model: PXC22.1.D
• Seria / system: Desigo™ PX
• Typ: sterownik kompaktowy, swobodnie programowalny
• Zastosowanie: instalacje HVAC oraz automatyka/zarządzanie instalacjami budynkowymi
• Komunikacja: BACnet / LonTalk (LONWORKS)
• BTL: komunikacja BACnet przetestowana w BTL
• Firmware (ważność danych): Desigo V6.1 lub wyższy
• Wejścia/wyjścia (on-board): 22
• Możliwość rozbudowy: TX-I/O i / lub TX Open
• Inżynieria i uruchomienie: Desigo Xworks Plus
• Programowanie: D-MAP (zbliżony do CEN 11312), graficzne łączenie bloków funkcyjnych

Wejścia i wyjścia – konfiguracja PXC22.1.D

• Wyjścia przekaźnikowe (DO): 6
• Uniwersalne wejścia/wyjścia (UIO): 16
  • UIO z obsługą Q250 (DC 0/24 V): 4
  • Obsługiwane typy sygnałów UIO:
    • czujniki pasywne: LG-Ni 1000, Ni 1000, Pt 1000, T1,
    • czujniki aktywne: DC 0…10 V,
    • bezpotencjałowy styk binarny (sygnalizacja),
    • zliczanie do 20 Hz (C),
    • wyjścia analogowe: DC 0…10 V,
    • część UIO może być skonfigurowana jako wyjście binarne z obciążeniem 24 V / 20 mA.

Rozbudowa (wersja .1)

• Liczba punktów danych TX-I/O: 16
• Liczba fizycznych punktów danych (on-board + TX-I/O): 38
• Liczba modułów TX Open: 5
• Liczba punktów danych (on-board + TX-I/O + TX Open): 400
• Uwaga dotycząca TX-I/O: moduły TXM1… oraz TX Open wymagają modułu zasilacza TXS1.12F10.

Funkcje systemowe i zarządzanie

• Zarządzanie alarmami (z routingiem alarmów)
• Harmonogramy i funkcje czasowe
• Trendy i rejestracja danych
• Zdalne zarządzanie
• Ochrona dostępu (profile i kategorie użytkowników definiowane indywidualnie)

Komunikacja i interfejsy

• Poziom sieci automatyki: LONWORKS FTT Transceiver (złącze śrubowe)
• Komunikacja lokalna (HMI / Tool) – RJ45:
  • PXM10 (RS-232)
  • PXM20 (BACnet/LonTalk)
  • narzędzie do wgrywania firmware
• Komunikacja lokalna (HMI) – RJ45:
  • PXM10 (RS-232)
  • PXM20 (BACnet/LonTalk)
• Zadajniki pomieszczeniowe: interfejs PPS2, do 5 zadajników
• Prędkość PPS2: 4,8 kBit/s

Zaciski i podłączenia (PXC22.1.D)

• Zasilanie: zaciski 1, 2 (24 V~, ⊥)
• Uziemienie: zacisk 3
• Wyjścia przekaźnikowe: zaciski 4…21 (DO1…DO6)
• LonWorks: zaciski 28, 29 (CLA, CLB)
• UIO: zaciski 30…38 (U1…U6) oraz 39…61 (U7…U16)
• PPS2: zaciski 80, 81 (CP+, CP–)
• Magistrala międzymodułowa: zaciski 82…84 (⊥, CD, CS)
  • przewód neutralny magistrali ⊥ musi być podłączony do ⊥ (Terminal 82),
  • interfejs zabezpieczony przed zwarciem.
• RJ45: gniazda HMI oraz HMI/Tool

Diody LED i serwis

• RUN (zielona): załączona – zasilanie OK; wyłączona – brak zasilania
• FAULT (czerwona): wyłączona – OK; załączona – błąd; szybkie miganie – błędny / brak firmware’u
• LOW BATT (czerwona): wyłączona – bateria OK; załączona – słaba bateria (wymienić)
• INFO (czerwona): dowolnie programowana
• SERVICE (LONWORKS) (czerwona): sygnalizacja konfiguracji/identyfikacji węzła LONWORKS (m.in. komenda Wink)
• Service Pin: przycisk identyfikacji sieciowej
• Reset: naciśnięcie wymusza restart sterownika
• Firmware (w połączeniu z resetem): naciśnięcie podczas restartu usuwa bieżący program D-MAP z pamięci FLASH

Dane techniczne

• Napięcie robocze: AC 24 V ±20% (SELV / PELV) lub AC 24 V klasa 2 (US)
• Częstotliwość: 50/60 Hz
• Bezpiecznik wewnętrzny: 5 A
• Procesor: Motorola PowerPC MPC852T
• Pamięć: 16 MB SDRAM / 8 MB FLASH (łącznie 24 MB)
• Klasa dokładności: 0.5
• Cykl skanowania: max. 1 s
• Podtrzymanie danych (RTC): bateria litowa CR2032 (wymienna), czas pracy (ciągłej) 10 lat
• Podtrzymanie SDRAM: 1x AA litowa FR6/AA (wymienna), czas pracy (ciągłej) min. 2 tyg.
• Stopień ochrony: IP20
• Klasa ochrony izolacji: II (EN 60730-1)
• Temperatura pracy: 0…50°C
• Wilgotność pracy: 5…95% r.h. (bez kondensacji)
• Waga: ok. 1019 g (bez opakowania), ok. 1095 g (z opakowaniem)

Podsumowanie

Siemens PXC22.1.D to kompaktowy sterownik Desigo PX z komunikacją BACnet / LonTalk, przeznaczony do zaawansowanych aplikacji HVAC i automatyki budynkowej. Zapewnia 22 punkty I/O na płycie, bogate funkcje zarządzania (alarmy, harmonogramy, trendy, zdalne zarządzanie i kontrolę dostępu) oraz możliwość rozbudowy o TX-I/O i TX Open do większych instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie spełnia wymagania norm EN 60730-1, EN 50491-x oraz stopień ochrony IP20.
• Urządzenie jest przeznaczone do zasilania napięciem AC 24 V ±20% / 50–60 Hz w obwodach SELV/PELV. Nie stosować z innym napięciem zasilania.
• Montaż, podłączenie, uruchomienie i serwis należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi.
• Przed rozpoczęciem montażu lub prac serwisowych należy odłączyć zasilanie. Nieprawidłowe podłączenie może spowodować uszkodzenie urządzenia lub instalacji.
• Urządzenie elektryczne do montażu w instalacjach automatyki budynkowej. Nie jest przeznaczone do użytkowania bez właściwego montażu i zabezpieczenia przed dostępem osób nieuprawnionych.
• Stopień ochrony IP20 oznacza brak odporności na wodę i pył w warunkach zewnętrznych. Urządzenie należy stosować wyłącznie w odpowiednim miejscu montażu, chronionym przed wilgocią, kondensacją i wpływami atmosferycznymi.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach otoczenia: temperatura pracy 0…50°C, wilgotność względna 5…95% bez kondensacji.
• Wyjścia przekaźnikowe wymagają stosowania zgodnie z danymi technicznymi. Dla obwodów wyjść przekaźnikowych należy przewidzieć zewnętrzne zabezpieczenie: bezpiecznik topikowy maks. 6 A lub wyłącznik nadprądowy maks. 10 A o charakterystyce B, C lub D zgodnie z EN 60898.
• Wyjścia przekaźnikowe są odseparowane galwanicznie i mogą pracować z różnymi potencjałami tylko w granicach parametrów określonych przez producenta. Przekroczenie dopuszczalnych napięć i prądów grozi uszkodzeniem urządzenia oraz instalacji.
• Podczas podłączania urządzeń peryferyjnych należy uwzględnić, że w tym modelu potencjał zerowy G0 i masa pomiarowa (–) nie są połączone. Wymagane połączenia należy wykonać zgodnie z dokumentacją producenta.
• Przewód neutralny magistrali międzymodułowej musi być podłączony do przewodu neutralnego na terminalu 82. Nieprawidłowe podłączenie magistrali może spowodować nieprawidłową pracę lub uszkodzenie systemu.
• Jeżeli przewód licznika impulsów o częstotliwości większej niż 1 Hz jest prowadzony wspólnie z przewodem wejścia analogowego na odległości większej niż 10 m, przewód ten musi być ekranowany.
• W przypadku zasilania urządzeń obiektowych przez oddzielny transformator nie wolno uziemiać lokalnego transformatora, jeśli dokumentacja producenta wskazuje taki zakaz dla danego sposobu podłączenia.
• Nie otwierać ani nie modyfikować urządzenia poza czynnościami przewidzianymi w dokumentacji, takimi jak wymiana baterii. Nieuprawniona ingerencja może spowodować uszkodzenie produktu lub utratę funkcjonalności.
• Urządzenie zawiera baterie litowe: CR2032 oraz FR6/AA do podtrzymania danych i zegara czasu rzeczywistego. Wymianę baterii należy wykonywać ostrożnie, przy podłączonym zewnętrznym źródle zasilania tylko zgodnie z dokumentacją producenta.
• Podczas wymiany baterii należy stosować ochronę przed wyładowaniami elektrostatycznymi (ESD), np. pasek antystatyczny z przewodem uziemiającym, aby zapobiec uszkodzeniu sprzętu.
• Baterii litowych nie wolno zwierać, ładować, demontować, wrzucać do ognia, narażać na temperatury powyżej 100°C ani na działanie wody. Mogą się zapalić, eksplodować lub wyciec.
• Zużyte baterie należy utylizować w wyznaczonych punktach zbiórki. Przed utylizacją należy zabezpieczyć styki baterii taśmą.
• Nie wyrzucać urządzenia z odpadami komunalnymi. Utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
