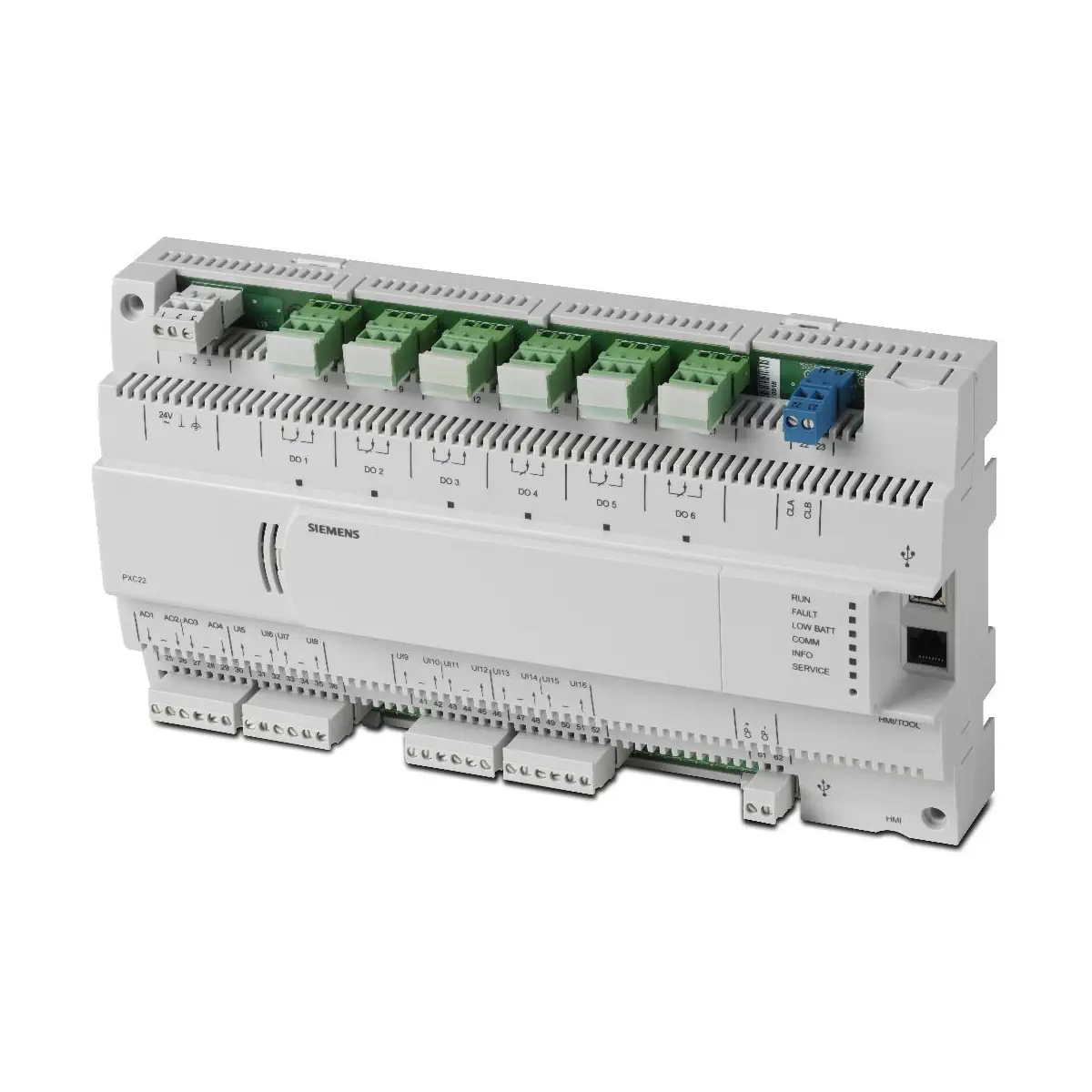

PXC22.D Sterownik kompaktowy - 22 I/O, interfejs BACnet/LonTalk i PPS2

PXC22.D to kompaktowy, swobodnie programowalny sterownik Siemens z rodziny Desigo™ PX, przeznaczony do automatyki HVAC oraz zarządzania innymi instalacjami budynkowymi. Model ten oferuje 22 fizyczne punkty wejść/wyjść (onboard) i komunikuje się w sieci automatyki poprzez BACnet / LonTalk (LONWORKS FTT). Sterownik zapewnia funkcje zarządzania systemowego (m.in. alarmy, harmonogramy, trendy, zdalne zarządzanie i kontrolę dostępu) oraz umożliwia bezpośrednie podłączanie urządzeń obiektowych, dostarczając zasilanie dla wejść/wyjść oraz czujników aktywnych.

Najważniejsze cechy

• Producent: Siemens
• Model: PXC22.D
• Rodzina / system: Desigo™ PX
• Typ urządzenia: kompaktowa, swobodnie programowalna stacja automatyki (HVAC / BMS)
• Komunikacja (poziom sieci automatyki): BACnet / LonTalk (LONWORKS FTT Transceiver, zaciski śrubowe)
• BTL: komunikacja BACnet przetestowana w BTL
• Wejścia/wyjścia (onboard): 22
• Wyjścia przekaźnikowe (DO): 6 (styki przełączające)
• Uniwersalne wejścia/wyjścia (UIO): 16
• UIO z obsługą Q250 (0/24 V DC): 4 (możliwość konfiguracji jako wyjścia binarne 24 V / 20 mA)
• Inżynieria i uruchomienie: Desigo Xworks Plus
• Programowanie: D-MAP (zgodny z CEN 11312); łączenie bloków funkcyjnych graficznie
• Ochrona urządzeń: zabezpieczenie niskiego napięcia oraz zarządzanie uruchamianiem (ochrona przed wahaniami napięcia)

Zastosowanie

PXC22.D jest przeznaczony do pracy jako autonomiczna stacja automatyki lub jako element sieciowego systemu automatyki budynkowej. Typowe zastosowania obejmują sterowanie i nadzór instalacji ogrzewania, chłodzenia, wentylacji i klimatyzacji, a także integrację funkcji budynkowych w ramach infrastruktury BMS.

Wejścia/wyjścia i obsługiwane sygnały

• UIO (uniwersalne wej./wyj.): konfigurowane programowo dla:
  • czujników pasywnych: LG-Ni 1000, Ni 1000, Pt 1000, T1,
  • czujników aktywnych: 0…10 V DC,
  • bezpotencjałowego styku binarnego (funkcje sygnalizacyjne),
  • wejścia zliczającego (częstotliwość zliczania symetryczna do 25 Hz),
  • wyjść analogowych: 0…10 V DC (napięcie wyjściowe 0…11,0 V),
  • części UIO jako wyjścia binarne z obciążeniem 24 V / 20 mA (w PXC22.D: 4 UIO).
• Wyjścia przekaźnikowe DO (6x): jednopolowe, przełączające; parametry (wg danych technicznych):
  • AC: 12…250 V; obciążenie rezystancyjne do 4 A, indukcyjne (cos φ ≥ 0,6) do 2 A,
  • DC: 12…30 V; obciążenie rezystancyjne do 3 A (przy 30 V DC),
  • wyjścia przekaźnikowe są odseparowane galwanicznie (między sobą oraz od elektroniki AC 24 V) zgodnie z SELV/PELV.

Komunikacja i obsługa lokalna

• BACnet / LonTalk: sieć automatyki w standardzie LONWORKS FTT (zaciski śrubowe CLA, CLB).
• Lokalna komunikacja (HMI / Tool): gniazdo RJ45 do podłączenia:
  • PXM10 (RS-232),
  • PXM20 (BACnet/LonTalk),
  • narzędzia do wgrywania firmware’u.
• Interfejs zadajników pomieszczeniowych: PPS2, 4,8 kBit/s (do 5 zadajników QAX…); maks. długość magistrali 125 m przy A = 1,0 mm² (skrętka dwużyłowa, bez ekranu).

Sygnalizacja i serwis

• Każde wyjście przekaźnikowe posiada żółtą diodę LED sygnalizującą status wyjścia.
• Diody statusu sterownika obejmują m.in. RUN, FAULT oraz LOW BATT (sygnalizacja słabej baterii).
• Service Pin: przycisk identyfikacji sieciowej.

Zasilanie i podtrzymanie danych

• Napięcie robocze: AC 24 V ± 20% (SELV / PELV) lub AC 24 V klasa 2 (US)
• Częstotliwość: 50/60 Hz
• Pobór mocy (max.): 26 VA (zależny od urządzeń obiektowych)
• Bezpiecznik wewnętrzny: 5 A
• Podtrzymanie przy braku zasilania:
  • RTC: bateria litowa CR2032 (wymienna), czas pracy: 10 lat (ciągłej) / 10 lat (bez obciążenia)
  • SDRAM (dane trendów i bieżące parametry): 1x AA (wymienna); litowa FR6/AA dla PXC12/22...D seria K i późniejsze, alkaliczna dla PXC12/22...D do serii H.

Dane techniczne (wybrane)

• Procesor: Motorola Power PC MPC852T
• Pamięć: 16 MB SDRAM / 8 MB FLASH (łącznie 24 MB)
• Klasa dokładności: 0.5
• Maks. cykl skanowania: 1 s
• Stopień ochrony: IP20
• Klasa ochronności: II (EN 60730-1)
• Warunki pracy: 0…50 °C; 5…95% r.h. (bez kondensacji)
• Warunki transportu: -25…70 °C; 5…95% r.h. (bez kondensacji)
• Waga: ok. 754 g (bez opakowania), 834 g (z opakowaniem)

Zaciski przyłączeniowe (PXC22.D)

• 1, 2: 24 V~, ⊥ (zasilanie AC 24 V)
• 3: uziemienie
• 4…21: DO1…DO6 (6 wyjść przekaźnikowych)
• 22, 23: CLA, CLB (magistrala LonWorks)
• 25…30: U1…U4 (UIO z Q250)
• 31…36: U5…U16 (UIO)
• 61, 62: CP+, CP– (magistrala PPS2)
• C: HMI (RJ45 do PXM10, PXM20)
• D: HMI / Tool (RJ45 do PXM10, PXM20 oraz narzędzi)

Podsumowanie

Siemens PXC22.D to wydajny sterownik kompaktowy Desigo™ PX z komunikacją BACnet / LonTalk, przeznaczony do profesjonalnych aplikacji HVAC i BMS. Oferuje 16 uniwersalnych punktów UIO (w tym 4 z obsługą Q250) oraz 6 wyjść przekaźnikowych, a także rozbudowane funkcje zarządzania systemem i wygodne uruchomienie poprzez narzędzia Desigo.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie spełnia wymagania dla automatycznych regulatorów elektrycznych zgodnie z EN 60730-1 oraz wymagania ogólne dla systemów HBES/BACS zgodnie z EN 50491-x.
• Sterownik jest urządzeniem elektrycznym niskonapięciowym, zasilanym napięciem AC 24 V ±20% (SELV / PELV lub AC 24 V Class 2).
• Stopień ochrony obudowy: IP20. Produkt przeznaczony do stosowania wewnątrz budynków, w warunkach pracy 0...50°C oraz przy wilgotności 5...95% względnej, bez kondensacji.
• Podłączenie należy wykonać zgodnie z dokumentacją techniczną urządzenia oraz przepisami obowiązującymi w danym kraju.
• Należy zapoznać się z danymi technicznymi wyjść przekaźnikowych przed podłączeniem obciążenia. Wyjścia przekaźnikowe wymagają zewnętrznego zabezpieczenia: bezpiecznik topikowy max. 6 A lub wyłącznik nadprądowy max. 10 A, charakterystyka B, C lub D zgodnie z EN 60898.
• Nieprawidłowe użycie przycisku Reset i pinu Firmware może spowodować usunięcie aktualnego programu DMAP z pamięci FLASH. Naciśnięcie przycisku Reset wymusza restart urządzenia.
• W sterowniku PXC22.D potencjał zerowy (G0) i masa pomiarowa (–) nie są połączone. Przy podłączaniu aktywnych urządzeń peryferyjnych należy wykonać połączenia zgodnie z dokumentacją producenta.
• Przewód licznika impulsów o częstotliwości większej niż 1 Hz, prowadzony wspólnie z przewodem wejścia analogowego na odległości większej niż 10 m, musi być ekranowany.
• Podczas wymiany baterii należy stosować ochronę przed wyładowaniami elektrostatycznymi (ESD), w szczególności używać paska na rękę z kablem uziemiającym.
• Urządzenie zawiera baterie litowe: CR2032 oraz FR6/AA. W przypadku sygnalizacji LOW BATT baterie należy wymienić.
• Baterii litowych nie wolno zwierać, ładować, demontować, wrzucać do ognia, poddawać temperaturom powyżej 100°C ani narażać na działanie wody. Przed utylizacją należy zabezpieczyć styki baterii taśmą.
• Nie wyrzucać urządzenia z odpadami komunalnymi. Utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami. Zużyte baterie należy oddawać do wyznaczonych punktów zbiórki.
