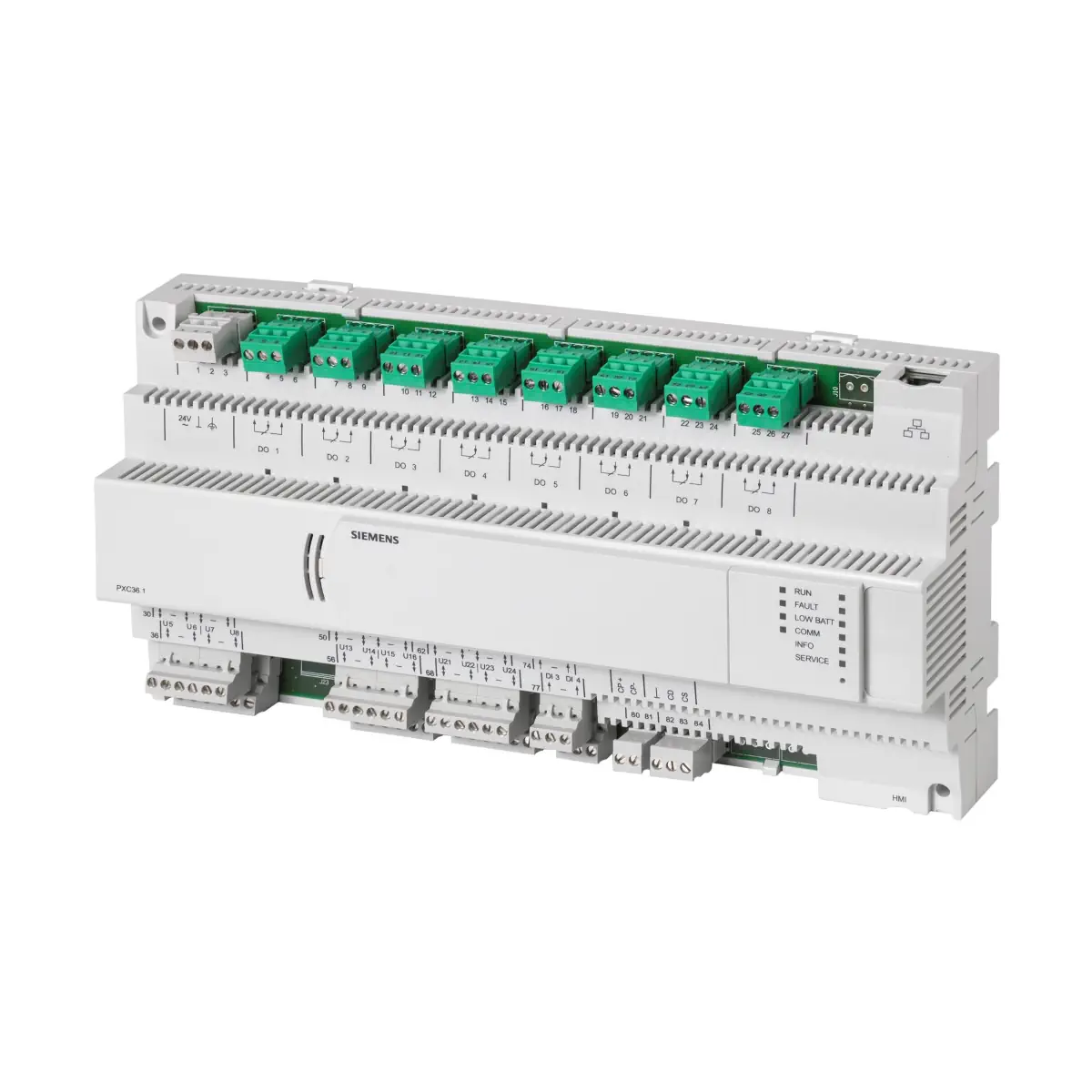

PXC36.1-E.D Sterownik – 36 I/O z możliwością rozszerzenia o moduły TX, komunikacja BACnet/IP, interfejs PPS2

PXC36.1-E.D to swobodnie programowalny sterownik kompaktowy Desigo™ PX do aplikacji HVAC oraz zarządzania innymi instalacjami budynkowymi. Wersja -E.D komunikuje się po BACnet / IP i posiada znak BTL (komunikacja BACnet przetestowana w BTL). Sterownik oferuje rozbudowane funkcje systemowe, m.in. zarządzanie alarmami (z routingiem), harmonogramy, rejestrację trendów, zdalne zarządzanie oraz ochronę dostępu z profilami użytkowników. Model PXC36.1-E.D udostępnia 36 fizycznych wejść/wyjść na płycie oraz możliwość rozbudowy o TX-I/O i TX Open.

Najważniejsze cechy

• Producent: Siemens
• Rodzina: Desigo™ PX
• Model: PXC36.1-E.D
• Typ: swobodnie programowalny sterownik kompaktowy dla instalacji HVAC i automatyki budynkowej
• Komunikacja: BACnet / IP
• BTL: komunikacja BACnet przetestowana w BTL
• Tryb pracy: aplikacje autonomiczne lub praca w sieci systemów automatyki
• Firmware: karta katalogowa ważna dla Desigo V6.1 lub wyższej
• Zintegrowana ogólna operacja sieciowa (Generic web operation): tak (dla PXC36.1-E.D)

Wejścia / wyjścia (onboard) i rozbudowa

• Całkowita liczba wejść/wyjść (onboard): 36
• Wejścia cyfrowe (DI): 4
• Uniwersalne wejścia/wyjścia (UIO): 24
• UIO obsługujące Q250 (DC 0/24 V): 6
• Wyjścia przekaźnikowe (DO): 8
• Rozszerzenie TX-I/O (punkty danych): 16
• Łącznie fizycznych punktów danych (onboard + TX-I/O): 52
• TX Open (liczba modułów): 5
• Łącznie punktów danych (onboard + TX-I/O + TX Open): 400

Obsługiwane typy sygnałów na UIO

• Czujniki pasywne: LG-Ni 1000, Ni 1000, Pt 1000, T1
• Czujniki aktywne: DC 0…10 V
• Styk binarny beznapięciowy: funkcje sygnalizacyjne
• Wejście zliczające: do 25 Hz (symetrycznie)
• Wyjścia analogowe: DC 0…10 V
• Wyjście binarne z UIO (Q250): obciążenie 24 V / 20 mA (w PXC36: 6 UIO)

Funkcje i programowanie

• Funkcje zarządzania: alarmy z routingiem, harmonogramy, trend (rejestracja danych), zdalne zarządzanie, kontrola dostępu z indywidualnie definiowanymi profilami i kategoriami użytkowników
• Programowanie: język D-MAP (zbliżony do CEN 11312); bloki funkcyjne z bibliotek łączone graficznie
• Inżynieria i uruchomienie: Desigo Xworks Plus
• Zarządzanie uruchamianiem i ochrona: zabezpieczenie niskiego napięcia oraz zarządzanie startem w celu ochrony urządzeń przed wahaniami napięcia

Komunikacja i interfejsy

• Sieć automatyki (BACnet/IP): Ethernet 10 Base-T / 100 Base-TX (IEEE802.3, auto-wykrywanie), złącze RJ45
• Zadajniki pomieszczeniowe: interfejs PPS2, 4.8 kBit/s, do 5 zadajników
• Magistrala PPS2 (okablowanie): maks. 125 m, skrętka dwużyłowa bez ekranu (pojemność max. 56 nF/km)
• Podłączenie do Ethernetu: maks. 100 m, co najmniej przewód CAT5 (UTP lub STP)

Dane techniczne

• Napięcie zasilania: AC 24 V ±20% (SELV/PELV) lub AC 24 V klasa 2 (US)
• Częstotliwość: 50/60 Hz
• Pobór mocy (zależny od urządzeń obiektowych): maks. 35 VA
• Bezpiecznik wewnętrzny: 5 A
• Procesor: Motorola Power PC MPC885
• Pamięć: 64 MB SDRAM / 16 MB FLASH (łącznie 80 MB)
• Klasa dokładności: 0.5
• Maks. cykl skanowania: 1 s
• Stopień ochrony: IP20
• Klasa ochrony izolacji: II (EN 60730-1)
• Temperatura pracy: 0…50°C
• Wilgotność pracy: 5…95% r.h. (bez kondensacji)
• Temperatura transportu: -25…70°C
• Waga: 1090 g (bez opakowania), 1166 g (z opakowaniem)

Zaciski i podłączenie (PXC36.1-E.D)

• Zasilanie: zaciski 1, 2 (24 V~, ⊥)
• Uziemienie: zacisk 3
• Wyjścia przekaźnikowe: DO1…DO8 (zaciski 4…27)
• Uniwersalne wejścia/wyjścia z Q250: U1…U6 (zaciski 30…38)
• Uniwersalne wejścia/wyjścia: U7…U24 (zaciski 39…73)
• Wejścia cyfrowe: DI1…DI4 (zaciski 74…79)
• Magistrala PPS2: CP+, CP– (zaciski 80, 81)
• Magistrala międzymodułowa: ⊥, CS, CD (zaciski 82…84) — przewód neutralny ⊥ magistrali musi być podłączony do ⊥ (terminal 82)
• Ethernet: gniazdo RJ45 (oznaczenie A)
• HMI: gniazdo RJ45 do PXM10 (oznaczenie C)

Sygnalizacja LED i serwis

• RUN (zielona): załączona – zasilanie OK; wyłączona – brak zasilania
• FAULT (czerwona): załączona – OK; wyłączona – błąd; szybkie miganie – błędny/brak firmware’u
• LOW BATT (czerwona): wyłączona – bateria OK; załączona – słaba bateria (wymienić)
• COMM (żółta): wyłączona – brak połączenia ze switch’em; załączona – połączenie; miganie – komunikacja
• INFO (czerwona): dowolnie programowana
• SERVICE (Ethernet, czerwona): wyłączona – OK; załączona – brak połączenia ze switch’em; miganie – adres IP nieskonfigurowany; miganie po komendzie Wink – fizyczna identyfikacja stacji

Podsumowanie

Siemens PXC36.1-E.D to wydajny sterownik kompaktowy BACnet/IP z 36 wejściami/wyjściami na płycie (w tym 24 UIO, 4 DI i 8 wyjść przekaźnikowych), przeznaczony do zaawansowanych aplikacji HVAC i automatyki budynkowej. Dzięki rozbudowie o TX-I/O i TX Open, funkcjom zarządzania (alarmy, harmonogramy, trendy) oraz swobodnemu programowaniu w D-MAP, stanowi elastyczną bazę dla systemów autonomicznych i sieciowych w platformie Desigo.
