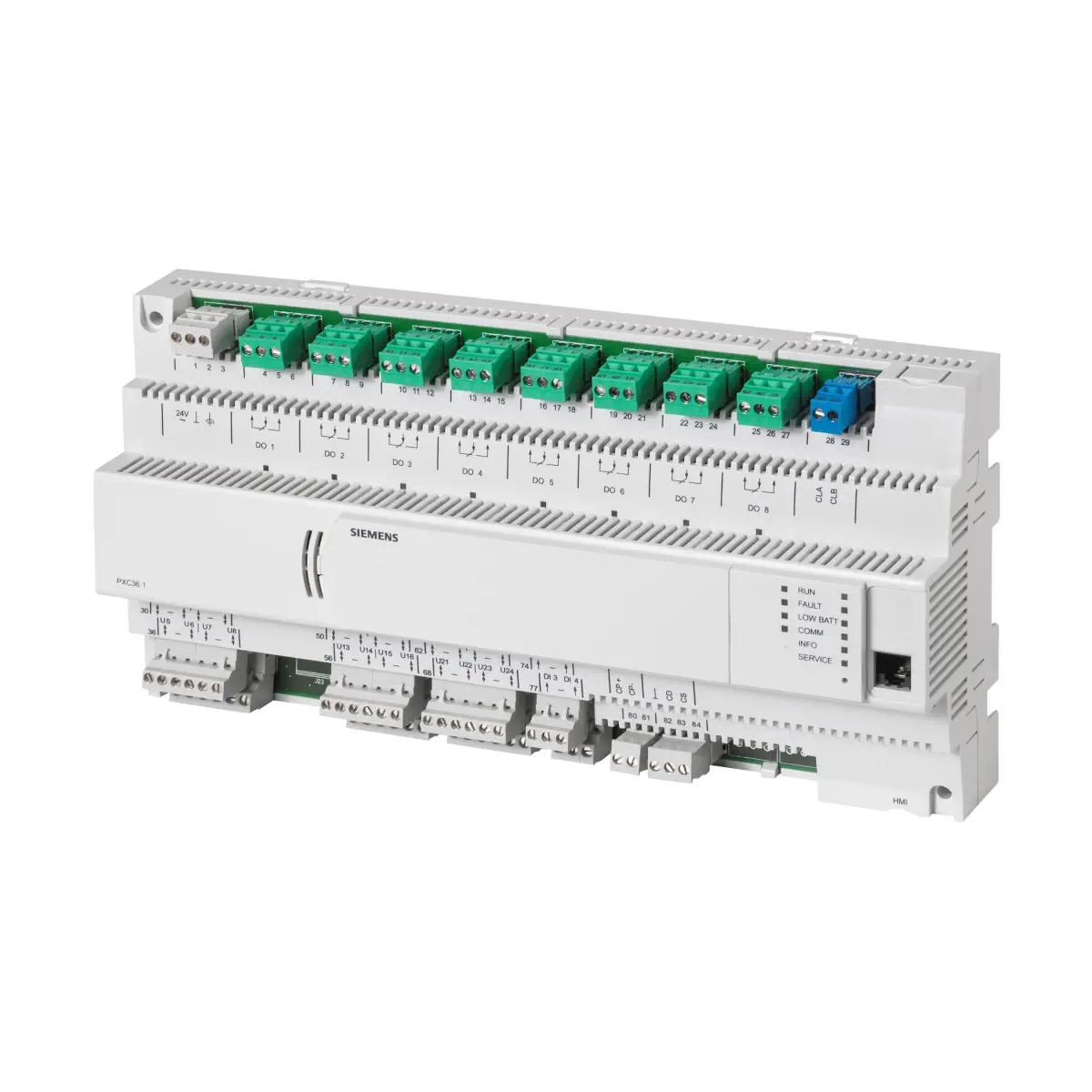

PXC36.1.D Sterownik – 36 I/O z możliwością rozszerzenia o moduły TX, komunikacja BACnet/LonTalk, interfejs PPS2

PXC36.1.D to swobodnie programowalny sterownik kompaktowy Siemens z rodziny Desigo™ PX, przeznaczony do automatyki HVAC oraz zarządzania innymi instalacjami budynkowymi. Urządzenie komunikuje się w standardzie BACnet / LonTalk (FTT) i oferuje rozbudowane funkcje systemowe, takie jak zarządzanie alarmami, harmonogramy czasowe, trendy / rejestracja danych, zdalne zarządzanie oraz ochrona dostępu. Model PXC36.1.D posiada 36 fizycznych wejść/wyjść na pokładzie, a dzięki magistrali międzymodułowej może być rozszerzany o moduły TX‑I/O oraz TX Open.

Najważniejsze cechy

• Producent: Siemens
• Model: PXC36.1.D
• Rodzina: Desigo™ PX
• Typ: swobodnie programowalny sterownik kompaktowy do HVAC i automatyki budynkowej
• Komunikacja: BACnet / LonTalk (LONWORKS FTT Transceiver)
• BTL: znak BTL (komunikacja BACnet przetestowana w BTL)
• Wejścia/wyjścia (onboard): 36 punktów fizycznych
• Rozszerzenia: TX‑I/O i/lub TX Open (przez magistralę międzymodułową)
• Narzędzia inżynierskie i uruchomieniowe: Desigo Xworks Plus
• Programowanie: język D‑MAP (zbliżony do CEN 11312), graficzne łączenie bloków funkcyjnych z bibliotek

Wejścia i wyjścia (PXC36.1.D)

• DI (wejścia cyfrowe): 4
• UIO (uniwersalne wejścia/wyjścia): 24
• UIO obsługujące Q250 (DC 0/24 V): 6
• DO (wyjścia przekaźnikowe): 8
• Punkty danych TX‑I/O: 16
• Liczba fizycznych punktów danych (onboard + TX‑I/O): 52
• Maks. liczba modułów TX Open: 5
• Maks. liczba punktów danych (onboard + TX‑I/O + TX Open): 400

Zastosowanie

PXC36.1.D jest przeznaczony do realizacji aplikacji autonomicznych oraz do pracy w sieciowych systemach automatyki. Sterownik zapewnia funkcje zarządzania i systemowe, w tym:

• zarządzanie alarmami z routingiem alarmów,
• funkcje czasowe (harmonogramy),
• funkcje trendu i rejestrację danych,
• zdalne zarządzanie,
• ochronę dostępu z indywidualnie definiowanymi profilami i kategoriami użytkowników.

Komunikacja i obsługa

• Sieć automatyki (BACnet): BACnet / LonTalk (LONWORKS FTT, złącze śrubowe)
• Interfejs zadajników pomieszczeniowych: PPS2, 4.8 kBit/s
• Liczba zadajników pomieszczeniowych: do 5 (magistrala PPS2)
• Panele operatorskie: wsparcie dla PXM10 oraz PXM20 (BACnet/LonTalk); jednocześnie można podłączyć jeden PXM10 i jeden PXM20 (nie dwa tego samego typu)
• Identyfikacja w sieci: przycisk Service Pin

Konfiguracja sygnałów UIO

Uniwersalne wejścia/wyjścia UIO mogą być dostosowane do różnych typów sygnałów, m.in.:

• czujniki pasywne: LG‑Ni 1000, Ni 1000, Pt 1000, T1,
• czujniki aktywne: DC 0…10 V,
• beznapięciowy styk binarny do funkcji sygnalizacyjnej,
• zliczanie (C),
• wyjścia analogowe: DC 0…10 V,
• część UIO jako wyjście binarne: 24 V / 20 mA (dla PXC36…: 6 UIO).

Zaciski przyłączeniowe (PXC36.1.D)

• Zasilanie: zaciski 1, 2 (AC 24 V ~, ⊥)
• Uziemienie: zacisk 3
• Wyjścia przekaźnikowe: zaciski 4…27 (DO1…DO8)
• LonWorks: zaciski 28, 29 (CLA, CLB)
• UIO z Q250: zaciski 30…38 (U1…U6)
• UIO: zaciski 39…73 (U7…U24)
• Wejścia cyfrowe: zaciski 74…79 (DI1…DI4)
• PPS2 (zadajniki): zaciski 80, 81 (CP+, CP−)
• Magistrala międzymodułowa: zaciski 82…84 (⊥, CD, CS) – przewód neutralny ⊥ magistrali musi być podłączony do ⊥ (terminal 82)
• RJ45 HMI: gniazdo C (PXM10, PXM20)
• RJ45 HMI/Tool: gniazdo D (PXM10, PXM20 oraz narzędzia)

Dane techniczne

• Napięcie robocze: AC 24 V ±20% (SELV/PELV) lub AC 24 V klasa 2 (US)
• Częstotliwość: 50/60 Hz
• Pobór mocy (zależny od urządzeń obiektowych): max. 35 VA
• Bezpiecznik wewnętrzny: 5 A
• Procesor: Motorola Power PC MPC885
• Pamięć: 64 MB SDRAM / 16 MB FLASH (łącznie 80 MB)
• Klasa dokładności: 0.5
• Cykl skanowania: max. 1 s
• Stopień ochrony: IP20
• Klasa ochronności izolacji: II (EN 60730-1)
• Temperatura pracy: 0…50°C
• Wilgotność pracy: 5…95% r.h. (bez kondensacji)
• Temperatura transportu: -25…+70°C
• Masa: ok. 1090 g

Parametry wejść/wyjść (wybrane)

• DI – napięcie styku: DC 20…25 V
• DI – prąd styku: 10 mA
• UI (analog) – rozdzielczość A/D: 16 bitów
• UI (analog) – zakres: 0…11.0 V
• Czujniki temperatury (LG‑Ni1000, Ni1000, Pt1000, T1): -50…150°C
• Wejście zliczające – maks. częstotliwość: 25 Hz
• AO – rozdzielczość D/A: 10 bitów
• AO – napięcie wyjściowe: 0…11.0 V
• Wyjścia binarne (dla UIO 1…6): 0/DC 24 V, 20 mA, obciążenie ≥ 1000 Ω
• Wyjścia przekaźnikowe: jednopolowe, przełączające
• Przekaźniki – AC: 12…250 V; max. 4 A (rezyst.), max. 2 A (induk., cos φ ≥ 0.6)
• Przekaźniki – DC: 12…30 V; max. 3 A (rezyst. przy DC 30 V)

Podsumowanie

Siemens PXC36.1.D to wydajny, kompaktowy sterownik Desigo™ PX z komunikacją BACnet / LonTalk, przygotowany do realizacji zaawansowanych aplikacji HVAC oraz funkcji systemowych (alarmy, harmonogramy, trendy, zdalne zarządzanie, kontrola dostępu). Duża liczba punktów onboard (36 I/O) oraz możliwość rozbudowy o TX‑I/O i TX Open sprawiają, że jest to elastyczna baza do automatyzacji instalacji w nowoczesnych obiektach.
