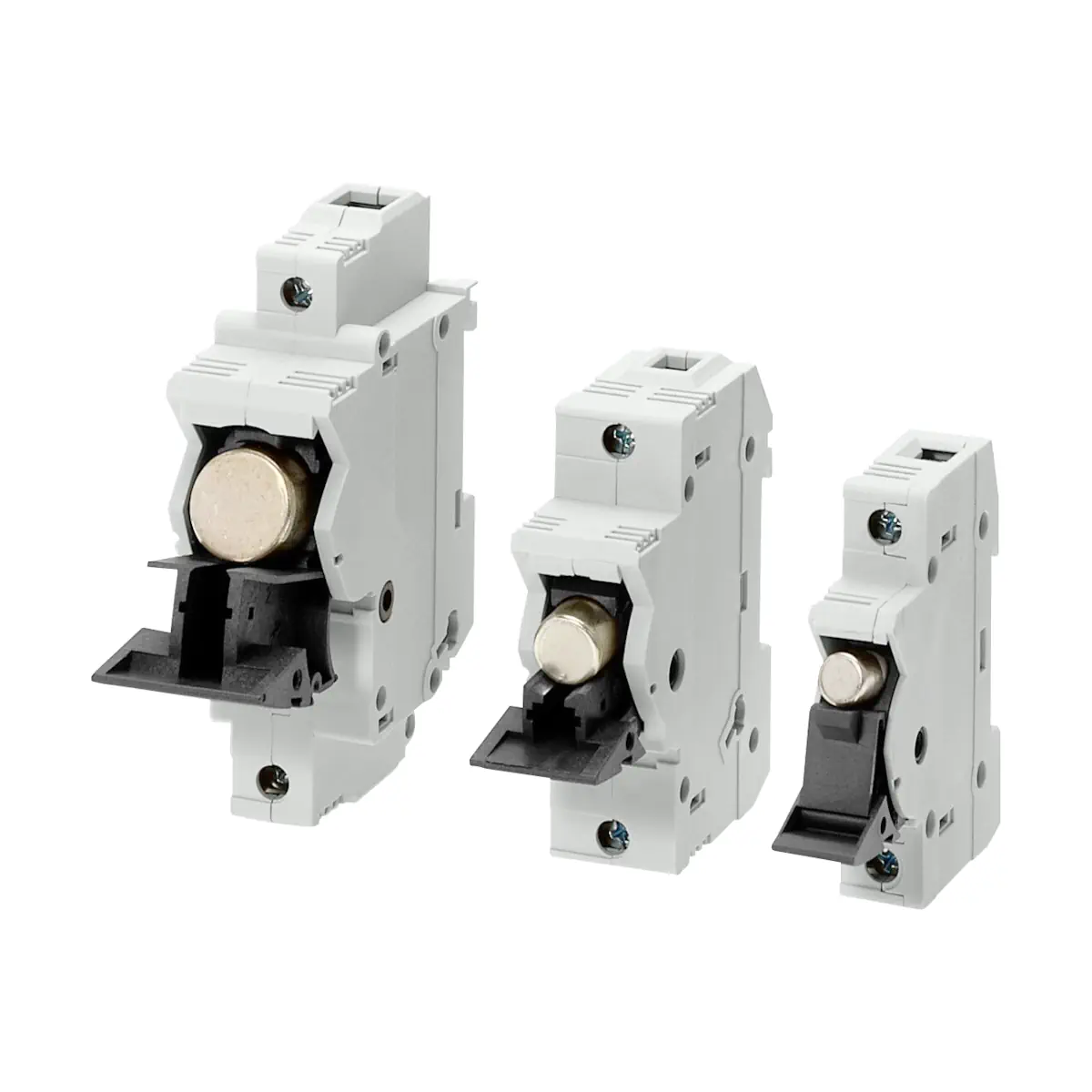

3NC1091 SITOR rozłącznik bezpiecznikowy 1P 10x38, do 32 A, 690 V AC

3NC1091 to rozłącznik izolacyjny bezpiecznikowy SITOR z rodziny Siemens SENTRON, przeznaczony do wkładek topikowych 10×38 mm. Urządzenie ma 1 biegun, prąd znamionowy 32 A oraz napięcie robocze do 690 V AC (maks.) i 800 V DC (maks.). Obsługa odbywa się poprzez pokrętło przełączające obrotowe.

Najważniejsze cechy

• Producent / marka: Siemens SENTRON
• Model: 3NC1091
• Typ: rozłącznik izolacyjny bezpiecznikowy SITOR
• Liczba biegunów: 1
• Wkładka bezpiecznikowa: 10×38 mm
• Mechanizm napędowy: pokrętło przełączające obrotowe
• Prąd roboczy (znamionowy): 32 A
• Napięcie robocze (maks.): 690 V AC / 800 V DC
• Kategoria użytkowania (IEC 60947-3): AC-22B/32 A/400 V; AC-22B/10 A/690 V
• Stopień ochrony od przodu: IP20
• Warunkowy prąd zwarciowy Iq: 50 kA

Zastosowanie

• Możliwość zastosowania jako rozłącznik izolacyjny: Tak
• Możliwość zastosowania jako wyłącznik bezpieczeństwa: Tak
• Możliwość zastosowania jako łącznik główny: Nie
• Możliwość zastosowania jako wyłącznik awaryjny: Nie

Funkcje i wykonanie

• Kontrola bezpieczników (funkcja produktu): Nie
• Przyłącze elektryczne (obwód główny): przyłącze śrubowe

Podłączenie przewodów

• Możliwy do podłączenia przewód jednożyłowy: 1,5…25 mm²
• Rodzaj zacisków: śrubowe (obwód główny)

Dane techniczne

• Prąd znamionowy: 32 A
• Napięcie robocze (maks.): 690 V AC / 800 V DC
• Kategoria użytkowania (IEC 60947-3): AC-22B/32 A/400 V; AC-22B/10 A/690 V
• Warunkowy prąd zwarciowy Iq: 50 kA
• Stopień ochrony od przodu: IP20

Wymiary i parametry mechaniczne

• Wysokość: 80 mm
• Głębokość: 58 mm
• Szerokość (wg rysunku wymiarowego): 18 mm
• Wysokość całkowita (wg rysunku wymiarowego): 83 mm
• Waga netto: 50,5 g
• Rodzaj montażu: montaż na podłodze – Nie; montaż na szynach – Nie

Podsumowanie

Siemens 3NC1091 (SENTRON, SITOR) to 1-biegunowy rozłącznik izolacyjny bezpiecznikowy do wkładek 10×38 mm, o prądzie znamionowym 32 A i napięciu do 690 V AC (maks.) / 800 V DC (maks.). Zapewnia funkcję rozłączania izolacyjnego oraz możliwość zastosowania jako wyłącznik bezpieczeństwa, z przyłączem śrubowym i Iq = 50 kA.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia i oznaczenia właściwe dla aparatury SENTRON SITOR: CE / EG-Konf. / deklaracja zgodności UE, UKCA, UL, UR, CSA, CCC, EAC, QC PASS, Confirmation oraz dokumenty środowiskowe Environmental Confirmations.
• Rozłącznik izolacyjny bezpiecznikowy SITOR przeznaczony do stosowania z wkładkami bezpiecznikowymi 10 x 38 mm. Stosować wyłącznie zgodnie z przeznaczeniem i parametrami podanymi w dokumentacji producenta.
• Urządzenie zgodne z wymaganiami IEC 60947-3; deklarowana kategoria użytkowania: AC-22B / 32 A / 400 V oraz AC-22B / 10 A / 690 V.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji lub wymiany wkładek bezpiecznikowych należy wyłączyć i zabezpieczyć przed ponownym załączeniem wszystkie źródła zasilania urządzenia.
• Instalację, podłączenie, konserwację i wymianę może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór wkładki bezpiecznikowej, montaż, okablowanie lub podłączenie może spowodować uszkodzenie urządzenia, instalacji albo brak prawidłowej ochrony obwodu.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności prądu znamionowego 32 A, napięcia roboczego do 690 V AC / 800 V DC, kategorii użytkowania oraz warunkowego prądu zwarciowego 50 kA.
• Urządzenie może być stosowane jako rozłącznik izolacyjny oraz wyłącznik bezpieczeństwa zgodnie z dokumentacją producenta. Nie jest przeznaczone do stosowania jako łącznik główny ani wyłącznik awaryjny.
• Produkt nie posiada funkcji kontroli bezpieczników. Stan wkładek bezpiecznikowych oraz prawidłowość działania obwodu należy sprawdzać zgodnie z zasadami eksploatacji instalacji elektrycznej.
• Urządzenie ma stopień ochrony IP20 od przodu. Aparat należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów jednożyłowych od 1,5 do 25 mm² oraz przyłącze śrubowe przewidziane przez producenta.
• Przed uruchomieniem sprawdzić prawidłowe osadzenie aparatu, poprawność podłączenia przewodów, zgodność zastosowanych wkładek bezpiecznikowych oraz brak uszkodzeń mechanicznych.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, śladów przegrzania lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
