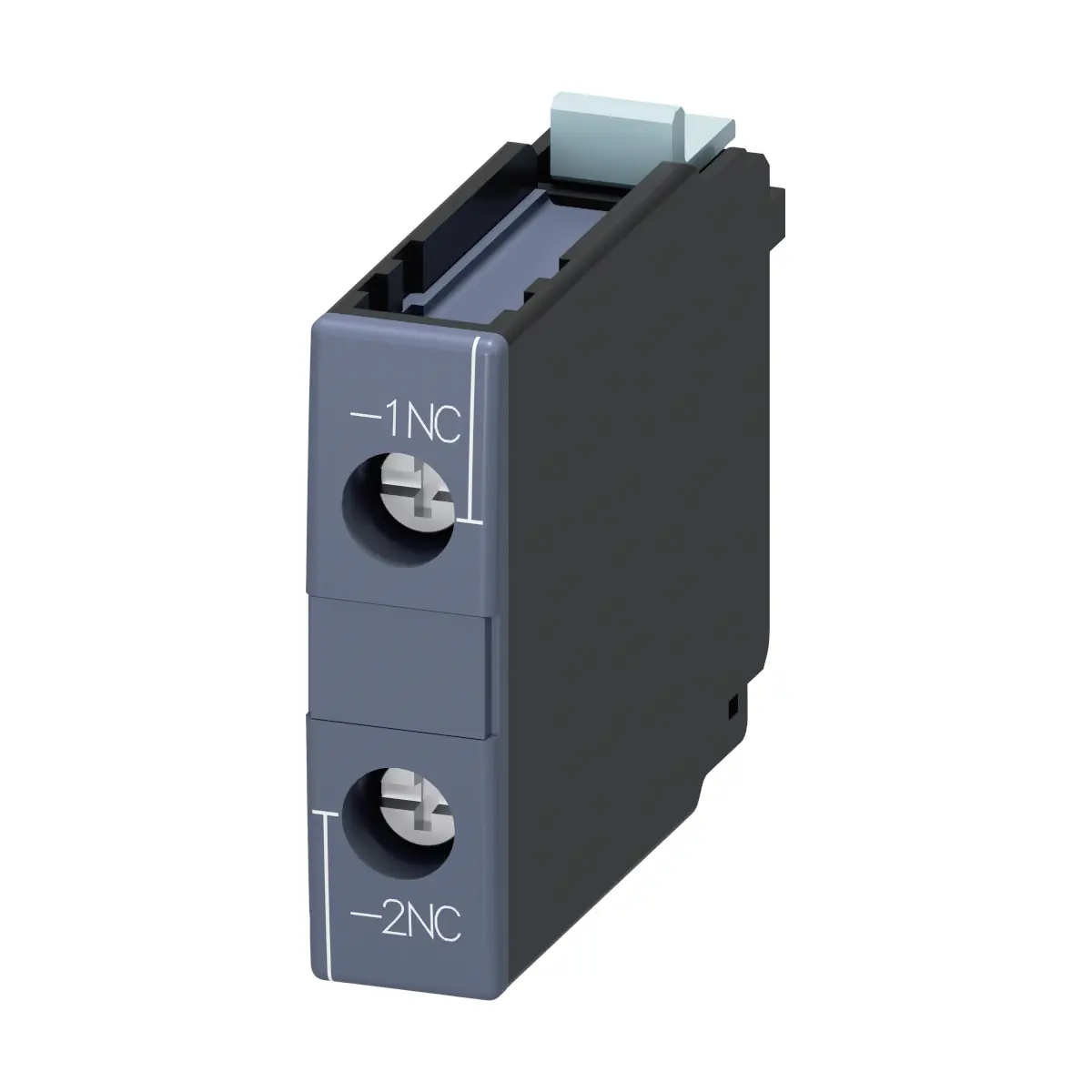

3RH1921-1CA01 Styk pomocniczy, montaż czołowy, 1 zestyk rozwierny, przyłącze śrubowe, do styczników 3RT1

3RH1921-1CA01 to przedni łącznik pomocniczy z rodziny Siemens SIRIUS, przeznaczony do rozbudowy obwodów pomocniczych styczników 3RT1. Wersja ta oferuje 1 zestyk rozwierny (NC), bezzwłoczny oraz przyłącze śrubowe. Montaż realizowany jest jako wykonanie zatrzaskiwane z przodu.

Najważniejsze cechy

• Producent: Siemens
• Nazwa markowa produktu: SIRIUS
• Model: 3RH1921-1CA01
• Kategoria produktu: bloki łączników pomocniczych
• Oznaczenie produktu: łącznik pomocniczy
• Wykonanie: zatrzaskiwany z przodu
• Rodzaj zestyków: 1 × rozwierny (NC), bezzwłoczny
• Przyłącze: śrubowe
• Stopień ochrony od przodu: IP20
• Waga netto: 18 g

Zastosowanie i kompatybilność

Łącznik pomocniczy 3RH1921-1CA01 służy do realizacji dodatkowych funkcji w obwodzie pomocniczym (np. sygnalizacja stanu, blokady, sterowanie pomocnicze) w aparaturze stycznikowej serii 3RT1.

• Możliwość zastosowania dla: 3RT10, 3RT12, 3RT145, 3RT146, 3RT147

Dane techniczne

• Napięcie izolacji (stopień zanieczyszczenia 3, AC): 690 V
• Wytrzymałość na napięcie udarowe (znamionowa): 6 kV
• Żywotność mechaniczna (typowa): 10 000 000 cykli łączeniowych
• Żywotność elektryczna (AC-15, 230 V, typowa): 200 000 cykli łączeniowych
• Niezawodność styku styków pomocniczych: 1 awaria styku na 100 milionów (17 V, 1 mA)
• Dyrektywa RoHS (data): 07/01/2006

Parametry elektryczne styków pomocniczych

• Prąd roboczy (AC-15, 690 V): 1 A
• AC-12: 10 A (24 V), 10 A (230 V); maks. 10 A
• AC-14: 6 A (125 V), 6 A (250 V)
• AC-15: 6 A (24 V), 6 A (230 V), 3 A (400 V)
• DC-12: 10 A (24 V), 3 A (110 V), 1 A (220 V)
• DC-13: 6 A (24 V), 2 A (48 V), 2 A (60 V), 1 A (110 V), 0,9 A (125 V), 0,3 A (220 V), 0,3 A (250 V)

Ochrona zwarciowa (wymagania)

• Miniaturowy wyłącznik silnikowy do ochrony przeciwzwarciowej obwodu pomocniczego do 230 V: charakterystyka C, 10 A; 0,4 kA
• Wkładka bezpiecznikowa dla ochrony zwarciowej styku pomocniczego: wymagany gG 10 A (500 V, 1 kA)

Dane środowiskowe i bezpieczeństwo

• Temperatura otoczenia (praca): -25…+60 °C
• Temperatura otoczenia (magazynowanie): -55…+80 °C
• Styk lustrzany wg IEC 60947-4-1: tak (z 3RT1)
• Wymuszone otwarcie wg IEC 60947-5-1: nie

Montaż i wymiary

• Rodzaj montażu: mocowanie zatrzaskowe
• Wysokość: 38 mm
• Szerokość: 10 mm
• Głębokość: 51 mm

Przyłącza / zaciski

• Wykonanie przyłącza elektrycznego: przyłącze śrubowe
• Przekrój przewodu (jednożyłowy lub wielożyłowy): 0,5…2,5 mm²
• Przekrój przewodu (linka z tulejką): 0,5…2,5 mm²
• Możliwe przekroje przy podłączaniu 2 przewodów (jedno-/wielożyłowy): 2× (0,5…1,5 mm²) lub 2× (0,75…2,5 mm²)
• Możliwe przekroje przy podłączaniu 2 przewodów (linka z tulejką): 2× (0,5…1,5 mm²) lub 2× (0,75…2,5 mm²)
• Zakres AWG: 20…14 (również jako 2× (20…16) oraz 2× (18…14))

Podsumowanie

Siemens 3RH1921-1CA01 to kompaktowy, przedni łącznik pomocniczy 1NC z serii SIRIUS, przeznaczony do styczników 3RT1. Zatrzaskiwany montaż od przodu, śrubowe zaciski oraz szerokie parametry prądowe w kategoriach AC i DC czynią go praktycznym elementem do rozbudowy obwodów pomocniczych w aplikacjach sterowania i automatyki.
