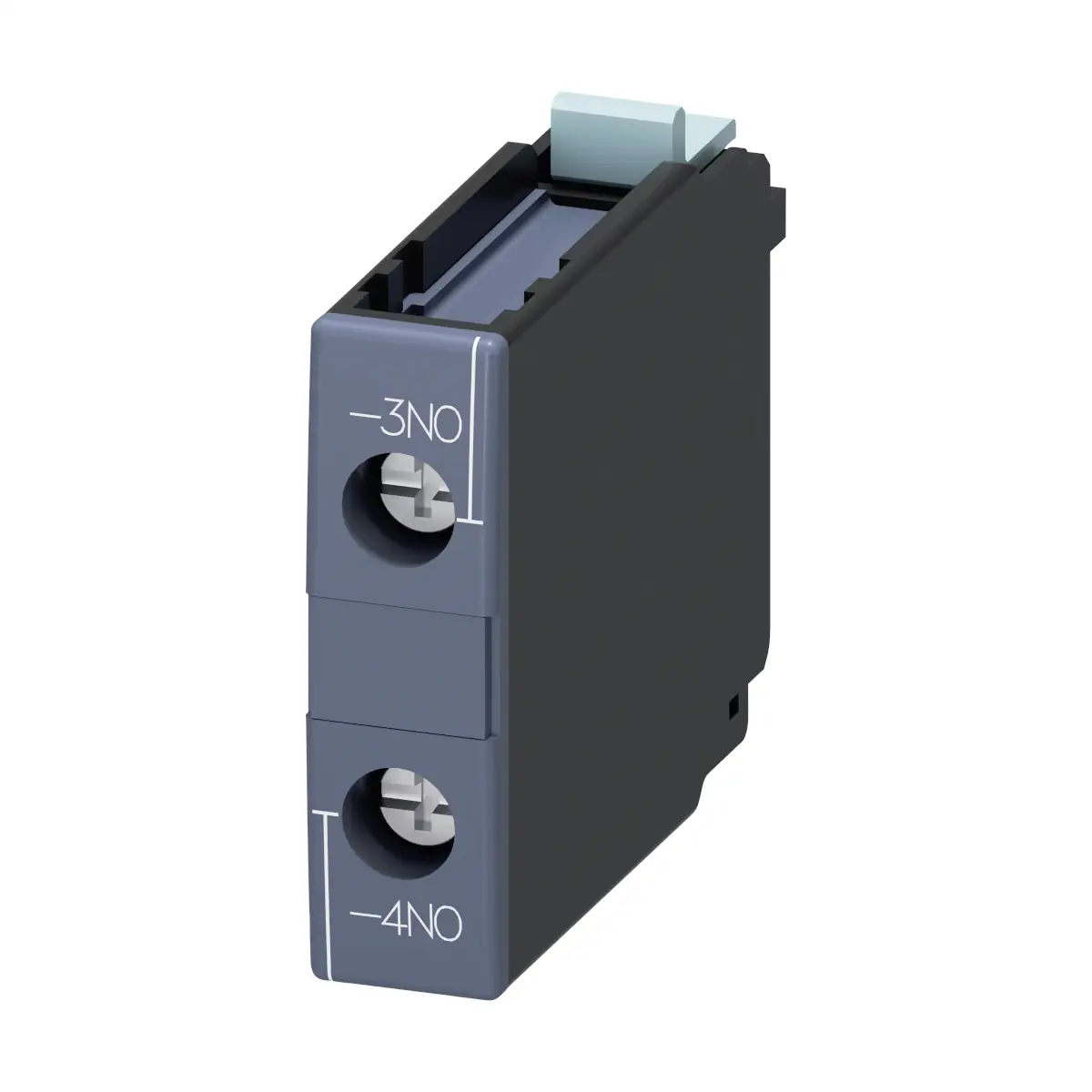

3RH1921-1CA10 Styk pomocniczy, montaż czołowy, 1 zestyk zwierny, przyłącze śrubowe, do styczników 3RT1

3RH1921-1CA10 to przedni łącznik pomocniczy (blok styków pomocniczych) z rodziny Siemens SIRIUS, przeznaczony do montażu zatrzaskowego z przodu na stycznikach serii 3RT1. Wersja ta oferuje 1 zestyk zwierny (1 NO) oraz przyłącze śrubowe, umożliwiając wygodną rozbudowę torów sygnałowych i sterowania.

Najważniejsze cechy

• Producent / seria: Siemens SIRIUS
• Model: 3RH1921-1CA10
• Kategoria: bloki łączników pomocniczych
• Wykonanie: łącznik pomocniczy, zatrzaskiwany z przodu
• Konfiguracja styków: 1 × zestyk zwierny (bezzwłoczny), 0 × rozwierny, 0 × przełączny
• Stopień ochrony od przodu: IP20
• Masa netto: 19 g
• Zgodność RoHS: 07/01/2006

Zastosowanie i kompatybilność

3RH1921-1CA10 jest przeznaczony do współpracy ze stycznikami:

• 3RT10
• 3RT12
• 3RT145
• 3RT146
• 3RT147

Parametry elektryczne

• Napięcie izolacji (AC, stopień zanieczyszczenia 3): 690 V
• Wytrzymałość na napięcie udarowe (znamionowa): 6 kV
• Prąd roboczy (AC-15, 690 V): 1 A
• Prąd roboczy styków pomocniczych (AC-12): 10 A (24 V), 10 A (230 V)
• Prąd roboczy styków pomocniczych (AC-14): 6 A (125 V), 6 A (250 V)
• Prąd roboczy styków pomocniczych (AC-15): 6 A (24 V), 6 A (230 V), 3 A (400 V)
• Prąd roboczy styków pomocniczych (DC-12): 10 A (24 V), 3 A (110 V), 1 A (220 V)
• Prąd roboczy styków pomocniczych (DC-13): 6 A (24 V), 2 A (48 V), 2 A (60 V), 1 A (110 V), 0,9 A (125 V), 0,3 A (220 V), 0,3 A (250 V)
• Niezawodność styku: 1 awaria styku na 100 milionów (17 V, 1 mA)

Trwałość

• Żywotność mechaniczna (typowa): 10 000 000 cykli łączeniowych
• Żywotność elektryczna (typowa): 200 000 cykli (AC-15, 230 V)

Podłączenie i montaż

• Rodzaj montażu: mocowanie zatrzaskowe (montaż z przodu)
• Wykonanie przyłącza: przyłącze śrubowe
• Przekrój przewodu (jednożyłowy lub wielożyłowy): 0,5 … 2,5 mm²
• Przekrój przewodu (linka z tulejką): 0,5 … 2,5 mm²
• Możliwość podłączenia 2 przewodów: 2× (0,5 … 1,5 mm²) lub 2× (0,75 … 2,5 mm²)
• Zakres AWG: 20 … 14 (także: 2× (20 … 16) lub 2× (18 … 14))

Bezpieczeństwo i ochrona zwarciowa

• Styk lustrzany (IEC 60947-4-1): Tak; z 3RT1
• Wymuszone otwarcie (IEC 60947-5-1): Nie
• Zalecana ochrona przeciwzwarciowa obwodu pomocniczego do 230 V: miniaturowy wyłącznik silnikowy, charakterystyka C: 10 A; 0,4 kA
• Wymagana wkładka bezpiecznikowa dla ochrony zwarciowej styku pomocniczego: gG: 10 A (500 V, 1 kA)

Warunki środowiskowe

• Temperatura otoczenia podczas pracy: -25 … +60 °C
• Temperatura magazynowania: -55 … +80 °C

Wymiary

• Wysokość: 38 mm
• Szerokość: 10 mm
• Głębokość: 51 mm

Podsumowanie

Siemens 3RH1921-1CA10 to kompaktowy, przedni blok styków pomocniczych 1 NO z przyłączem śrubowym do styczników 3RT1. Zapewnia wysoką trwałość, czytelne parametry prądowe w popularnych kategoriach użytkowania oraz prosty montaż zatrzaskowy z przodu, co czyni go praktycznym rozszerzeniem obwodów sterowania i sygnalizacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla aparatury SIRIUS 3RH1 / 3RH19, zależnie od wykonania: CE / EG-Konf. / deklaracja zgodności UE, UKCA, UL, CCC, KC, EAC, DNV, LRS, QC PASS, Confirmation, Type Test Certificates / Test Report, Special Test Certificate, certyfikaty kolejowe Railway oraz dokumenty środowiskowe Environmental Confirmations. Produkt objęty jest deklaracją RoHS.
• Łącznik pomocniczy / blok łączników pomocniczych SIRIUS 3RH1 / 3RH19 przeznaczony jest do stosowania w obwodach pomocniczych i sterowania oraz do współpracy z kompatybilnymi stycznikami SIRIUS 3RT wskazanymi w dokumentacji producenta. Stosować wyłącznie zgodnie z przeznaczeniem i parametrami podanymi w dokumentacji producenta.
• Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji, typem stycznika, liczbą i rodzajem styków pomocniczych, kategorią użytkowania oraz dopuszczalnymi parametrami elektrycznymi styków.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji, demontażu lub wymiany należy wyłączyć i zabezpieczyć przed ponownym załączeniem wszystkie źródła zasilania urządzenia oraz instalacji.
• Instalację, podłączenie, konserwację, demontaż i wycofanie z eksploatacji może wykonywać wyłącznie uprawniony, wykwalifikowany personel elektryczny, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować uszkodzenie urządzenia, nieprawidłowe działanie układu sterowania albo utratę wymaganej funkcji sygnalizacyjnej lub pomocniczej.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia izolacji, wytrzymałości udarowej, kategorii użytkowania AC-12, AC-14, AC-15, DC-12 lub DC-13, prądów znamionowych styków oraz dopuszczalnej temperatury otoczenia.
• Urządzenie ma stopień ochrony IP20 od przodu. Aparat należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Element przeznaczony do mocowania zatrzaskowego z przodu kompatybilnego stycznika lub aparatu bazowego. Przed uruchomieniem należy sprawdzić prawidłowe zatrzaśnięcie modułu, zgodność typu stycznika oraz poprawność działania styków pomocniczych.
• Styki pomocnicze należy zabezpieczyć przed zwarciem zgodnie z dokumentacją producenta, w szczególności przez odpowiedni wyłącznik nadprądowy lub wkładkę bezpiecznikową gG o parametrach przewidzianych dla danego obwodu.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz sposób podłączenia przewidziany przez producenta. Nieprawidłowe podłączenie lub dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu albo nieprawidłową pracę obwodu sterowania.
• W przypadku zastosowań związanych z bezpieczeństwem należy uwzględnić dane podane przez producenta: styk lustrzany zgodnie z IEC 60947-4-1 jest dostępny tylko w określonej konfiguracji ze stycznikiem 3RT1, natomiast wymuszone otwarcie zgodnie z IEC 60947-5-1 nie jest deklarowane dla wskazanego wykonania.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, śladów przegrzania, zużycia styków lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
