3RH2911-1HA11 Styki pomocnicze do styczników 3RT2 i 3RH2, 1NO + 1NC, montaż czołowy, zaciski śrubowe

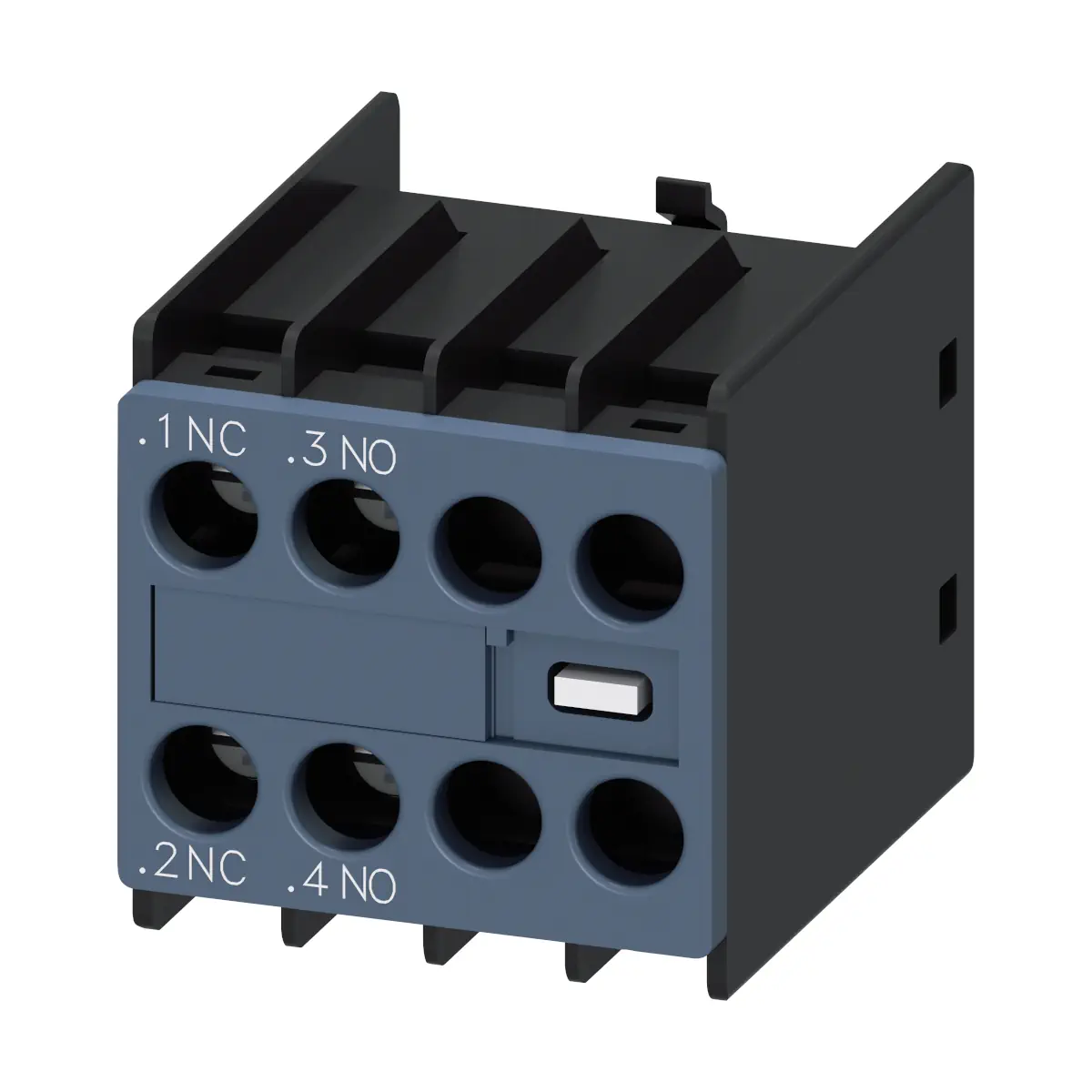

3RH2911-1HA11 to łącznik pomocniczy (blok styków pomocniczych) z rodziny Siemens SIRIUS, przeznaczony do rozbudowy obwodów sterowania. Jest to wersja przednia, zatrzaskiwana z przodu, wyposażona w 1 styk NO + 1 styk NC (zaciski .1/.2 oraz .3/.4) z przyłączem śrubowym. Łącznik jest dedykowany do współpracy ze stycznikami 3RT2 oraz stycznikami pomocniczymi 3RH2.

Najważniejsze cechy

• Producent / seria: Siemens SIRIUS
• Model: 3RH2911-1HA11
• Kategoria: bloki łączników pomocniczych
• Wykonanie: przedni, zatrzaskiwany z przodu
• Konfiguracja styków: 1 NO + 1 NC (bezzwłoczne)
• Przyłącze: śrubowe
• Stopień ochrony (od przodu): IP20
• Trwałość mechaniczna (typowa): 10 000 000 cykli
• Trwałość elektryczna (typowa): 200 000 cykli (AC-15 przy 230 V)

Zastosowanie

3RH2911-1HA11 służy do dobudowy dodatkowych sygnałów pomocniczych (np. potwierdzenia stanu, blokad, sygnalizacji) w obwodach sterowania. Może być stosowany z urządzeniami:

• styczniki: 3RT2.1, 3RT2.2, 3RT2.3, 3RT2.4
• styczniki pomocnicze: 3RH2

Funkcje i działanie

Układ styków i oznaczenia zacisków

• 1 × NC (rozwierny): zaciski .1/.2
• 1 × NO (zwierny): zaciski .3/.4
• Liczba zestyków przełącznych: 0
• Styki zwłoczne / wyprzedzające: brak

Funkcje bezpieczeństwa styków

• Styk lustrzany zgodnie z IEC 60947-4-1: tak (z 3RT2)
• Wymuszone otwarcie zgodnie z IEC 60947-5-1: tak
• Niezawodność styku: 1 awaria styku na 100 milionów (17 V, 1 mA)

Podłączenie elektryczne

• Rodzaj zacisków: przyłącze śrubowe
• Przekrój przewodu (jednożyłowy lub wielożyłowy): 0,5…2,5 mm²
• Przekrój przewodu (linka z tulejką kablową): 0,5…2,5 mm²
• Możliwość podłączenia 2 przewodów na zacisk (dla styków pomocniczych): 2× (0,5…1,5 mm²) lub 2× (0,75…2,5 mm²)
• Zakres AWG (dla styków pomocniczych): 20…14 (również 2× (20…16) oraz 2× (18…14))

Dane techniczne

• Napięcie izolacji Ui (AC, stopień zanieczyszczenia 3): 690 V
• Wytrzymałość na napięcie udarowe Uimp: 6 kV
• Stopień ochrony (od przodu): IP20
• Waga netto: 45 g
• RoHS (data): 10/01/2009

Prądy robocze styków pomocniczych (wybrane kategorie)

• AC-15: 6 A (24 V), 6 A (230 V), 3 A (400 V), 1 A (690 V)
• AC-12: 10 A (24 V), 10 A (230 V)  |  maks.: 10 A
• AC-14: 6 A (125 V), 6 A (250 V)
• DC-12: 10 A (24 V), 3 A (110 V), 1 A (220 V)
• DC-13: 6 A (24 V), 2 A (48 V), 2 A (60 V), 1 A (110 V), 0,9 A (125 V), 0,3 A (220 V), 0,3 A (250 V)

Warunki środowiskowe

• Temperatura otoczenia (praca): -25…+60 °C
• Temperatura (magazynowanie): -55…+80 °C

Montaż i wymiary

• Rodzaj montażu: mocowanie zatrzaskowe (przednie)
• Wymiary (wys. × szer. × gł.): 37,5 mm × 36 mm × 43,7 mm

Podsumowanie

Siemens 3RH2911-1HA11 to kompaktowy, przedni blok styków pomocniczych 1 NO + 1 NC z przyłączem śrubowym, przeznaczony do styczników 3RT2 oraz styczników pomocniczych 3RH2. Wysoka trwałość, klasa izolacji 690 V, stopień ochrony IP20 od przodu oraz funkcje styku lustrzanego i wymuszonego otwarcia czynią go pewnym rozwiązaniem do rozbudowy obwodów sterowania i sygnalizacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla aparatury SIRIUS 3RH2 / 3RH29, zależnie od wykonania: CE / EG-Konf. / deklaracja zgodności UE, UKCA, UL, CCC, KC, EAC, RCM, Type Examination Certificate, Type Test Certificates / Test Report, Special Test Certificate, Functional Safety, certyfikaty morskie ABS, Bureau Veritas, DNV, LRS, PRS, RINA, RMRS, certyfikaty kolejowe Railway, QC PASS, Confirmation, Miscellaneous oraz dokumenty środowiskowe EPD / Environmental Confirmations. Produkt objęty jest deklaracją RoHS.
• Aparatura SIRIUS 3RH2 / 3RH29 przeznaczona jest do stosowania w obwodach pomocniczych i sterowania oraz do współpracy z kompatybilnymi stycznikami SIRIUS 3RT2 i stycznikami pomocniczymi 3RH2 wskazanymi w dokumentacji producenta. Stosować wyłącznie zgodnie z przeznaczeniem i parametrami podanymi w dokumentacji producenta.
• Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji, typem stycznika lub aparatu bazowego, liczbą i rodzajem styków pomocniczych, kategorią użytkowania oraz dopuszczalnymi parametrami elektrycznymi styków.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć urządzenie i instalację od zasilania oraz zabezpieczyć przed ponownym załączeniem.
• Instalację, podłączenie, konserwację, demontaż i wycofanie z eksploatacji może wykonywać wyłącznie uprawniony, wykwalifikowany elektryk, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować uszkodzenie urządzenia, nieprawidłowe działanie układu sterowania albo utratę wymaganej funkcji sygnalizacyjnej lub pomocniczej.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia izolacji, wytrzymałości udarowej, kategorii użytkowania AC-12, AC-14, AC-15, DC-12 lub DC-13, prądów znamionowych styków oraz dopuszczalnej temperatury otoczenia.
• Urządzenie ma stopień ochrony IP20 od przodu. Aparat należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Elementy zatrzaskiwane należy montować wyłącznie w sposób przewidziany przez producenta. Przed uruchomieniem należy sprawdzić prawidłowe zatrzaśnięcie modułu, zgodność typu stycznika lub aparatu bazowego oraz poprawność działania styków pomocniczych.
• Nie używać narzędzi do wymuszania pracy mechanizmu ani do obsługi elementów aparatu w sposób nieprzewidziany w instrukcji. Może to spowodować uszkodzenie urządzenia lub zagrożenie porażeniem elektrycznym.
• Styki pomocnicze należy zabezpieczyć przed zwarciem zgodnie z dokumentacją producenta, w szczególności przez odpowiedni wyłącznik nadprądowy o charakterystyce C lub inne zabezpieczenie przewidziane dla danego obwodu.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz sposób podłączenia przewidziany przez producenta. Nieprawidłowe podłączenie lub dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu albo nieprawidłową pracę obwodu sterowania.
• W przypadku zastosowań związanych z bezpieczeństwem należy uwzględnić dane podane przez producenta: styk lustrzany zgodnie z IEC 60947-4-1 jest dostępny w określonej konfiguracji ze stycznikiem 3RT2, a wymuszone otwarcie zgodnie z IEC 60947-5-1 jest deklarowane dla wskazanych wykonań.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, śladów przegrzania, zużycia styków lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
