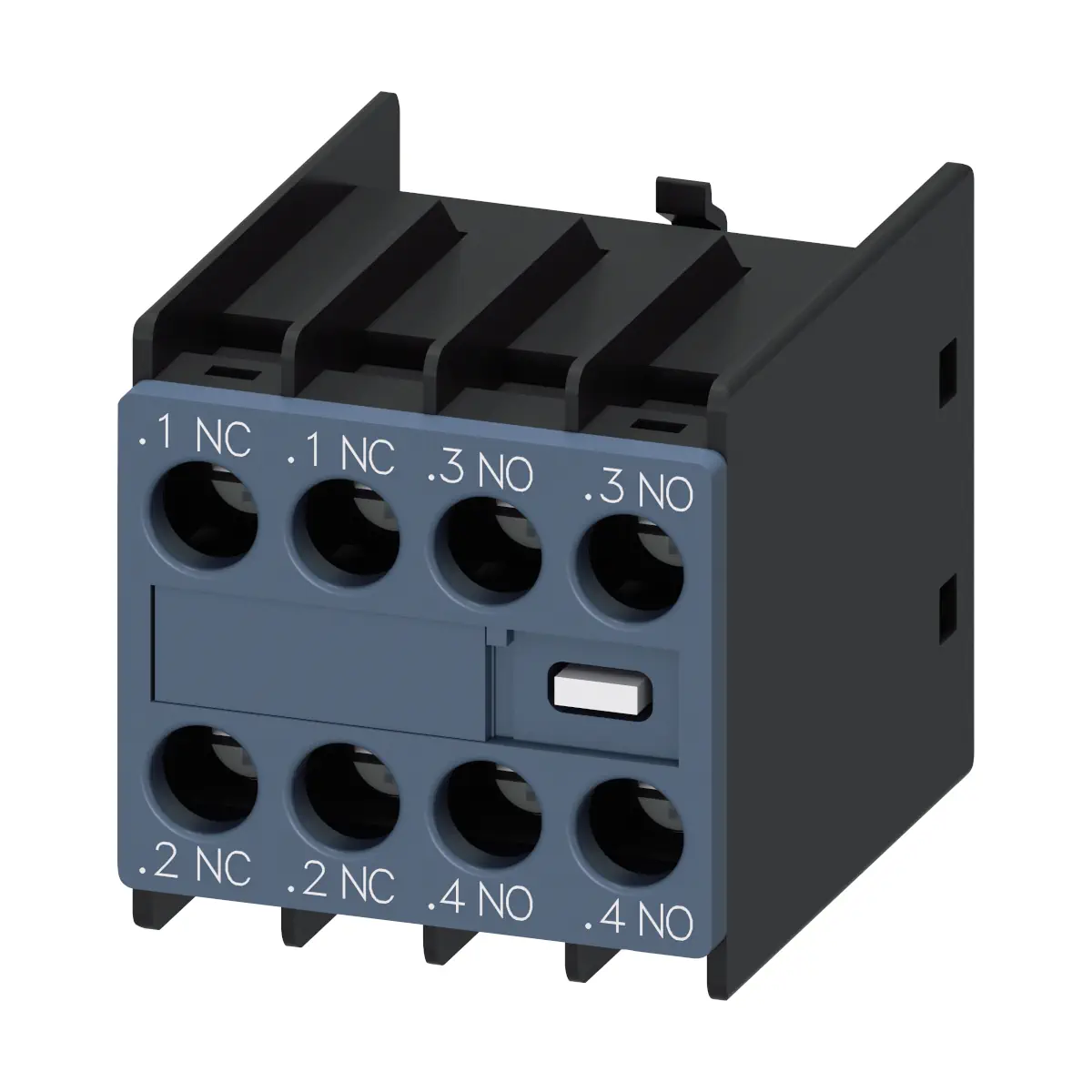

3RH2911-1HA22 Styki pomocnicze do styczników 3RT2 i 3RH2, 2NO + 2NC, montaż czołowy, zaciski śrubowe

3RH2911-1HA22 to przedni łącznik pomocniczy (blok styków) z serii SIRIUS, przeznaczony do rozbudowy styczników 3RT2 oraz styczników pomocniczych 3RH2. Wykonanie zatrzaskiwane z przodu oraz przyłącze śrubowe ułatwiają szybki montaż i pewne podłączenie przewodów. Moduł oferuje konfigurację styków 2 NO + 2 NC (bezzwłoczne), co pozwala wygodnie rozbudować obwody sterowania i sygnalizacji.

Najważniejsze cechy

• Producent: Siemens
• Nazwa markowa: SIRIUS
• Model: 3RH2911-1HA22
• Kategoria produktu: bloki łączników pomocniczych
• Wykonanie: zatrzaskiwany z przodu (przedni)
• Konfiguracja styków: 2 NO + 2 NC (bezzwłoczne)
• Liczba zestyków: 2 zwierne (NO), 2 rozwierne (NC), 0 przełącznych
• Tor prądowy: 1 (stykowe tory: 1 NC, 1 NC, 1 NO, 1 NO)
• Przyłącze: śrubowe
• Stopień ochrony od przodu: IP20
• Napięcie izolacji (AC, stopień zanieczyszczenia 3): 690 V
• Wytrzymałość na napięcie udarowe: 6 kV
• Żywotność mechaniczna (typowa): 10 000 000 cykli
• Żywotność elektryczna (AC-15, 230 V, typowa): 200 000 cykli
• Masa netto: 55 g

Zastosowanie

3RH2911-1HA22 jest przeznaczony do stosowania z:

• stycznikami: 3RT2.1, 3RT2.2, 3RT2.3, 3RT2.4
• stycznikami pomocniczymi: 3RH2

Funkcje i bezpieczeństwo

• Styk lustrzany (Mirror Contact) wg IEC 60947-4-1: Tak (z 3RT2)
• Wymuszone otwarcie wg IEC 60947-5-1: Tak
• Niezawodność styku: 1 awaria styku na 100 milionów (17 V, 1 mA)

Podłączenie elektryczne i okablowanie

• Rodzaj zacisków: przyłącze śrubowe (dla obwodu pomocniczego i obwodu prądu sterowania)
• Oznaczenia zacisków: .1/.2, .1/.2, .3/.4, .3/.4
• Przekrój przewodu (jednożyłowy lub wielożyłowy): 0,5 ... 2,5 mm²
• Przekrój przewodu (linka z tulejką kablową): 0,5 ... 2,5 mm²
• Możliwość podłączenia 2 przewodów na zacisk (dla styków pomocniczych): 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
• Zakres AWG (dla styków pomocniczych): 2x (20 ... 16), 2x (18 ... 14); kodowane AWG: 20 ... 14

Dane techniczne

• Napięcie izolacji (AC, stopień zanieczyszczenia 3): 690 V
• Wytrzymałość na napięcie udarowe: 6 kV
• Stopień ochrony od przodu: IP20
• Prąd roboczy (AC-15, 690 V): 1 A
• Prąd roboczy styków pomocniczych (AC-12): 10 A (24 V), 10 A (230 V); maks.: 10 A
• Prąd roboczy styków pomocniczych (AC-14): 6 A (125 V), 6 A (250 V)
• Prąd roboczy styków pomocniczych (AC-15): 6 A (24 V), 6 A (230 V), 3 A (400 V)
• Prąd roboczy styków pomocniczych (DC-12): 10 A (24 V), 3 A (110 V), 1 A (220 V)
• Prąd roboczy (DC-12, 2 tory prądowe szeregowo): 10 A (24 V), 10 A (60 V), 4 A (110 V), 2 A (220 V), 1,3 A (440 V), 0,65 A (600 V)
• Prąd roboczy (DC-12, 3 tory prądowe szeregowo): 10 A (24 V), 10 A (60 V), 10 A (110 V), 3,6 A (220 V), 2,5 A (440 V), 1,8 A (600 V)
• Prąd roboczy (DC-13, 2 tory prądowe szeregowo): 10 A (24 V), 3,5 A (60 V), 1,3 A (110 V), 0,9 A (220 V), 0,2 A (440 V), 0,1 A (600 V)
• Prąd roboczy (DC-13, 3 tory prądowe szeregowo): 10 A (24 V), 4,7 A (60 V), 3 A (110 V), 1,2 A (220 V), 0,5 A (440 V), 0,26 A (600 V)
• Prąd roboczy styków pomocniczych (DC-13): 6 A (24 V), 2 A (48 V), 2 A (60 V), 1 A (110 V), 0,9 A (125 V), 0,3 A (220 V), 0,3 A (250 V)
• Warunki środowiskowe – temperatura otoczenia (praca): -25 ... +60 °C
• Warunki środowiskowe – temperatura otoczenia (magazynowanie): -55 ... +80 °C
• Żywotność mechaniczna (typowa): 10 000 000 cykli
• Żywotność elektryczna (AC-15, 230 V, typowa): 200 000 cykli
• Zgodność RoHS (data): 10/01/2009

Montaż i wymiary

• Rodzaj montażu: mocowanie zatrzaskowe (przód)
• Wysokość: 37,5 mm
• Szerokość: 36 mm
• Głębokość: 43,7 mm
• Masa netto: 55 g

Ochrona zwarciowa (obwód pomocniczy)

• Dla ochrony przeciwzwarciowej obwodu pomocniczego do 230 V wskazano zastosowanie miniaturowego wyłącznika silnikowego: charakterystyka C, 10 A, 0,4 kA.

Podsumowanie

Siemens SIRIUS 3RH2911-1HA22 to przedni, zatrzaskiwany łącznik pomocniczy 2 NO + 2 NC z przyłączem śrubowym, przeznaczony do styczników 3RT2 oraz styczników pomocniczych 3RH2. Oferuje wysoką trwałość (do 10 000 000 cykli mechanicznych), parametry łączeniowe dla typowych kategorii użytkowania (m.in. AC-12/AC-15/DC-12/DC-13) oraz funkcje bezpieczeństwa, takie jak wymuszone otwarcie i styk lustrzany (z 3RT2).

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla aparatury SIRIUS 3RH2 / 3RH29, zależnie od wykonania: CE / EG-Konf. / deklaracja zgodności UE, UKCA, UL, CCC, KC, EAC, RCM, Type Examination Certificate, Type Test Certificates / Test Report, Special Test Certificate, Functional Safety, certyfikaty morskie ABS, Bureau Veritas, DNV, LRS, PRS, RINA, RMRS, certyfikaty kolejowe Railway, QC PASS, Confirmation, Miscellaneous oraz dokumenty środowiskowe EPD / Environmental Confirmations. Produkt objęty jest deklaracją RoHS.
• Aparatura SIRIUS 3RH2 / 3RH29 przeznaczona jest do stosowania w obwodach pomocniczych i sterowania oraz do współpracy z kompatybilnymi stycznikami SIRIUS 3RT2 i stycznikami pomocniczymi 3RH2 wskazanymi w dokumentacji producenta. Stosować wyłącznie zgodnie z przeznaczeniem i parametrami podanymi w dokumentacji producenta.
• Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji, typem stycznika lub aparatu bazowego, liczbą i rodzajem styków pomocniczych, kategorią użytkowania oraz dopuszczalnymi parametrami elektrycznymi styków.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć urządzenie i instalację od zasilania oraz zabezpieczyć przed ponownym załączeniem.
• Instalację, podłączenie, konserwację, demontaż i wycofanie z eksploatacji może wykonywać wyłącznie uprawniony, wykwalifikowany elektryk, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować uszkodzenie urządzenia, nieprawidłowe działanie układu sterowania albo utratę wymaganej funkcji sygnalizacyjnej lub pomocniczej.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia izolacji, wytrzymałości udarowej, kategorii użytkowania AC-12, AC-14, AC-15, DC-12 lub DC-13, prądów znamionowych styków oraz dopuszczalnej temperatury otoczenia.
• Urządzenie ma stopień ochrony IP20 od przodu. Aparat należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Elementy zatrzaskiwane należy montować wyłącznie w sposób przewidziany przez producenta. Przed uruchomieniem należy sprawdzić prawidłowe zatrzaśnięcie modułu, zgodność typu stycznika lub aparatu bazowego oraz poprawność działania styków pomocniczych.
• Nie używać narzędzi do wymuszania pracy mechanizmu ani do obsługi elementów aparatu w sposób nieprzewidziany w instrukcji. Może to spowodować uszkodzenie urządzenia lub zagrożenie porażeniem elektrycznym.
• Styki pomocnicze należy zabezpieczyć przed zwarciem zgodnie z dokumentacją producenta, w szczególności przez odpowiedni wyłącznik nadprądowy o charakterystyce C lub inne zabezpieczenie przewidziane dla danego obwodu.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz sposób podłączenia przewidziany przez producenta. Nieprawidłowe podłączenie lub dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu albo nieprawidłową pracę obwodu sterowania.
• W przypadku zastosowań związanych z bezpieczeństwem należy uwzględnić dane podane przez producenta: styk lustrzany zgodnie z IEC 60947-4-1 jest dostępny w określonej konfiguracji ze stycznikiem 3RT2, a wymuszone otwarcie zgodnie z IEC 60947-5-1 jest deklarowane dla wskazanych wykonań.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, śladów przegrzania, zużycia styków lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.

Pliki do pobrania:
3RH2911-1HA22 Karta katalogowa
