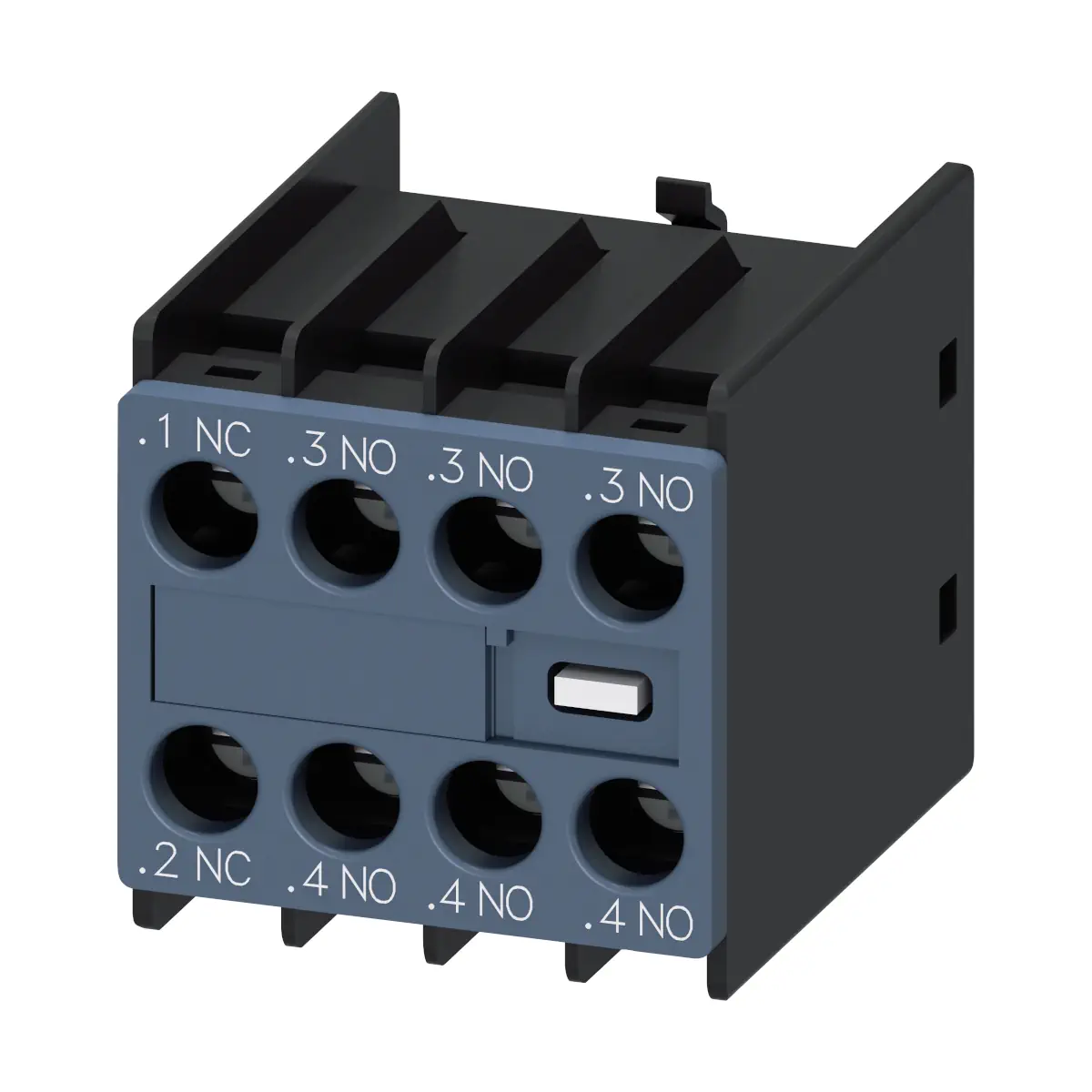

3RH2911-1HA31Styki pomocnicze do styczników 3RT2 i 3RH2, 3NO+1NC, montaż czołowy, zaciski śrubowe

3RH2911-1HA31 to przedni łącznik pomocniczy (blok styków) z serii Siemens SIRIUS, przeznaczony do rozbudowy styczników 3RT2 (3RT2.1, 3RT2.2, 3RT2.3, 3RT2.4) oraz styczników pomocniczych 3RH2. Wersja ta oferuje konfigurację 3 NO + 1 NC (styki bezzwłoczne) i jest montowana zatrzaskowo z przodu, z realizacją połączeń poprzez zaciski śrubowe.

Najważniejsze cechy

• Producent: Siemens
• Nazwa markowa produktu: SIRIUS
• Model: 3RH2911-1HA31
• Kategoria produktu: Bloki łączników pomocniczych
• Oznaczenie produktu: Łącznik pomocniczy
• Wykonanie: zatrzaskiwany z przodu
• Konfiguracja styków: 3 × NO + 1 × NC (bezzwłoczne)
• Przyłącze: śrubowe
• Stopień ochrony od przodu: IP20
• Napięcie izolacji (Ui): 690 V (AC, stopień zanieczyszczenia 3)
• Wytrzymałość na napięcie udarowe (Uimp): 6 kV
• Żywotność mechaniczna (typowo): 10 000 000 cykli łączeniowych
• Żywotność elektryczna (typowo): 200 000 cykli (AC-15, 230 V)
• Masa netto: 56 g

Zastosowanie

3RH2911-1HA31 służy do zwiększenia liczby styków pomocniczych w obwodach pomocniczych i sterowania poprzez montaż na aparatach:

• styczniki 3RT2: 3RT2.1, 3RT2.2, 3RT2.3, 3RT2.4
• styczniki pomocnicze: 3RH2

Funkcje i bezpieczeństwo

• Styk lustrzany zgodnie z IEC 60947-4-1: Tak (z 3RT2)
• Wymuszone otwarcie zgodnie z IEC 60947-5-1: Tak
• Niezawodność styku: 1 awaria styku na 100 milionów (17 V, 1 mA)

Parametry prądowe styków pomocniczych

• AC-15: 1 A przy 690 V (wartość znamionowa)
• AC-12: 10 A przy 24 V; 10 A przy 230 V; maks. 10 A
• AC-14: 6 A przy 125 V; 6 A przy 250 V
• AC-15: 6 A przy 24 V; 6 A przy 230 V; 3 A przy 400 V
• DC-12: 10 A przy 24 V; 3 A przy 110 V; 1 A przy 220 V
• DC-13: 6 A przy 24 V; 2 A przy 48 V; 2 A przy 60 V; 1 A przy 110 V; 0,9 A przy 125 V; 0,3 A przy 220 V; 0,3 A przy 250 V

Warunki środowiskowe

• Temperatura otoczenia podczas pracy: -25 … +60 °C
• Temperatura podczas magazynowania: -55 … +80 °C

Podłączenie elektryczne (zaciski)

• Rodzaj zacisków: przyłącze śrubowe (dla obwodu pomocniczego i obwodu prądu sterowania)
• Przekrój przewodu (jednożyłowy lub wielożyłowy): 0,5 … 2,5 mm²
• Przekrój przewodu (linka z tulejką): 0,5 … 2,5 mm²
• Możliwość podłączenia 2 przewodów: 2× (0,5 … 1,5 mm²) oraz 2× (0,75 … 2,5 mm²)
• Zakres AWG: 20 … 14 (również 2× (20 … 16) oraz 2× (18 … 14))

Montaż i wymiary

• Montaż: mocowanie zatrzaskowe (przód aparatu)
• Wysokość: 37,5 mm
• Szerokość: 36 mm
• Głębokość: 43,7 mm

Dane dodatkowe

• Dyrektywa RoHS (data): 10/01/2009

Podsumowanie

Siemens 3RH2911-1HA31 to przedni, zatrzaskowy blok styków pomocniczych 3 NO + 1 NC z zaciskami śrubowymi, przeznaczony do współpracy ze stycznikami 3RT2 (3RT2.1–3RT2.4) oraz stycznikami pomocniczymi 3RH2. Wysoka trwałość mechaniczna i parametry łączeniowe w typowych kategoriach użytkowania czynią go praktycznym rozwiązaniem do rozbudowy obwodów pomocniczych i sterowania.
