3RH2911-2HA11 Styki pomocnicze do styczników 3RT2 i 3RH2, 1NO+1NC, montaż czołowy, zaciski sprężynowe

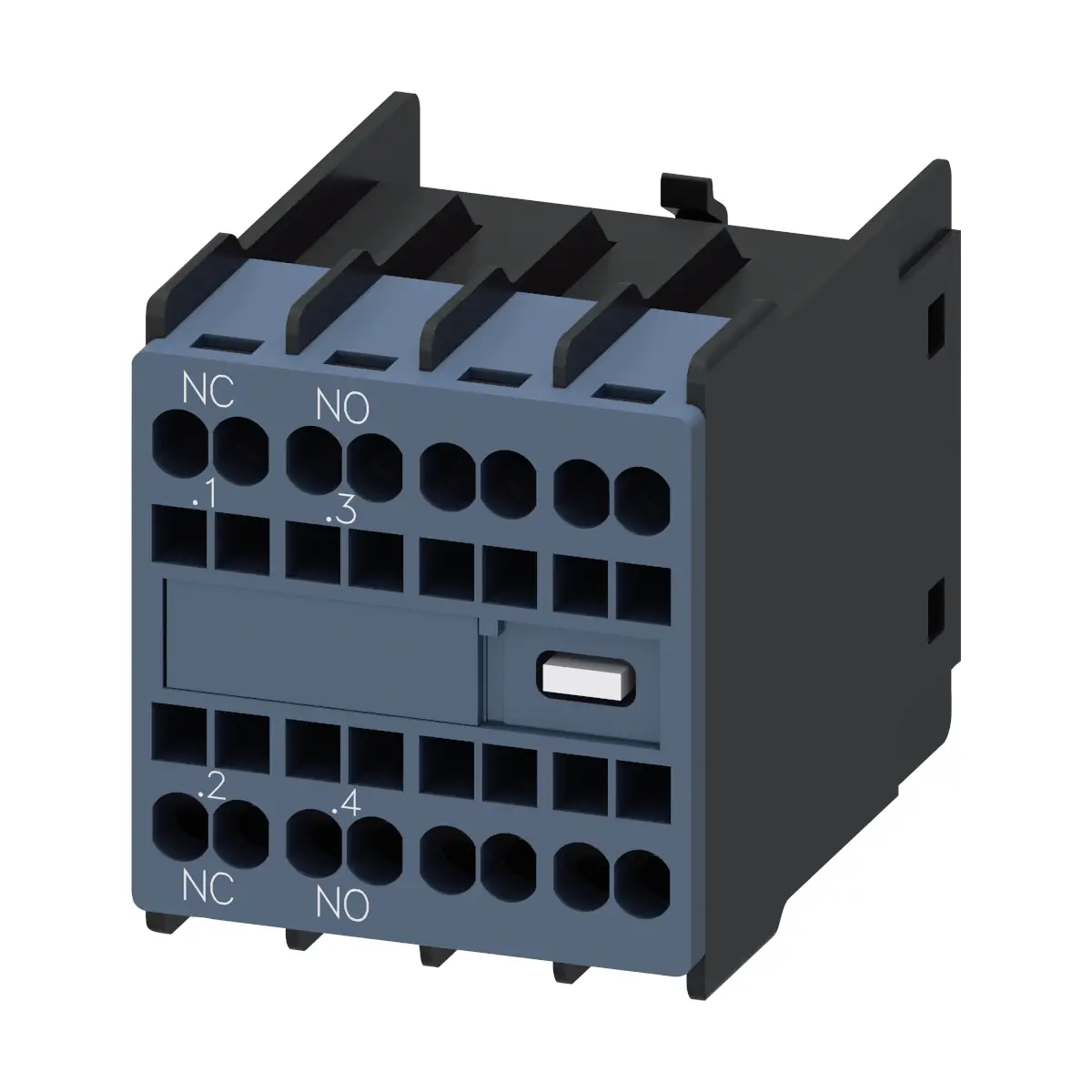

3RH2911-2HA11 to łącznik pomocniczy (blok styków pomocniczych) Siemens SIRIUS, przeznaczony do montażu z przodu (zatrzaskiwany) na stycznikach 3RT2 oraz stycznikach pomocniczych 3RH2. Wersja ta oferuje układ styków 1 NO + 1 NC (bezzwłoczny) z przyłączem sprężynowym oraz oznaczeniami zacisków .1/.2 i .3/.4.

Najważniejsze cechy

• Producent / seria: Siemens SIRIUS
• Model: 3RH2911-2HA11
• Kategoria: bloki łączników pomocniczych
• Wykonanie: zatrzaskiwany z przodu (montaż frontowy)
• Układ styków: 1 NO (zwierny) + 1 NC (rozwierny), bezzwłoczny
• Przyłącze: sprężynowe
• Zastosowanie: do 3RT2.1, 3RT2.2, 3RT2.3, 3RT2.4 oraz 3RH2
• Stopień ochrony od przodu: IP20
• Masa netto: 47 g
• Zgodność RoHS: 10/01/2009

Zastosowanie

3RH2911-2HA11 służy do rozbudowy styczników o dodatkowe styki pomocnicze (sygnałowe), np. do realizacji obwodów sterowania, blokad, sygnalizacji stanu oraz sprzężeń zwrotnych w automatyce i układach napędowych. Jest przystosowany do współpracy z aparatami 3RT2 oraz 3RH2.

Dane techniczne – elektryczne i trwałość

• Napięcie izolacji (Ui), stopień zanieczyszczenia 3, AC: 690 V
• Wytrzymałość na napięcie udarowe (Uimp): 6 kV
• Żywotność mechaniczna (typowa): 10 000 000 cykli łączeniowych
• Żywotność elektryczna (typowa) AC-15 przy 230 V: 200 000 cykli łączeniowych
• Prąd roboczy AC-15 przy 690 V (znamionowy): 1 A
• Prąd roboczy styków pomocniczych AC-12: 10 A (przy 24 V), 10 A (przy 230 V)
• Prąd roboczy styków pomocniczych AC-14: 6 A (przy 125 V), 6 A (przy 250 V)
• Prąd roboczy styków pomocniczych AC-15: 6 A (przy 24 V), 6 A (przy 230 V), 3 A (przy 400 V)
• Prąd roboczy styków pomocniczych DC-12: 10 A (przy 24 V), 3 A (przy 110 V), 1 A (przy 220 V)
• Prąd roboczy styków pomocniczych DC-13: 6 A (przy 24 V), 2 A (przy 48 V), 2 A (przy 60 V), 1 A (przy 110 V), 0,9 A (przy 125 V), 0,3 A (przy 220 V), 0,3 A (przy 250 V)
• Niezawodność styku: 1 awaria styku na 100 milionów (17 V, 1 mA)

Bezpieczeństwo i funkcje

• Styk lustrzany zgodnie z IEC 60947-4-1: tak (z 3RT2)
• Wymuszone otwarcie zgodnie z IEC 60947-5-1: tak
• Ochrona zwarciowa (dla obwodu pomocniczego do 230 V): miniaturowy wyłącznik silnikowy, charakterystyka C: 10 A; 0,4 kA

Warunki środowiskowe

• Temperatura otoczenia podczas pracy: -25…+60 °C
• Temperatura magazynowania: -55…+80 °C

Podłączenie – zaciski sprężynowe

• Przekrój przewodu (jednożyłowy lub wielożyłowy): 0,5…2,5 mm²
• Linka z tulejką kablową: 0,5…2,5 mm²
• Linka bez tulejki kablowej: 0,5…2,5 mm²
• Możliwość podłączenia 2 przewodów: 2x (0,5…2,5 mm²) dla jednożyłowego lub wielożyłowego
• 2 przewody – linka z tulejką: 2x (0,5…1,5 mm²)
• 2 przewody – linka bez tulejki: 2x (0,5…2,5 mm²)
• Zakres AWG: 2x (20…14)

Montaż i wymiary

• Rodzaj montażu: mocowanie zatrzaskowe (front)
• Wysokość: 41,5 mm
• Szerokość: 36 mm
• Głębokość: 47,7 mm

Podsumowanie

Siemens 3RH2911-2HA11 to frontowy, zatrzaskiwany blok styków pomocniczych 1 NO + 1 NC do aparatów 3RT2 i 3RH2. Dzięki zaciskom sprężynowym, solidnym parametrom elektrycznym (m.in. Ui 690 V, Uimp 6 kV) oraz wysokiej trwałości, stanowi praktyczne rozwiązanie do rozbudowy obwodów sterowania i sygnalizacji w instalacjach przemysłowych.
