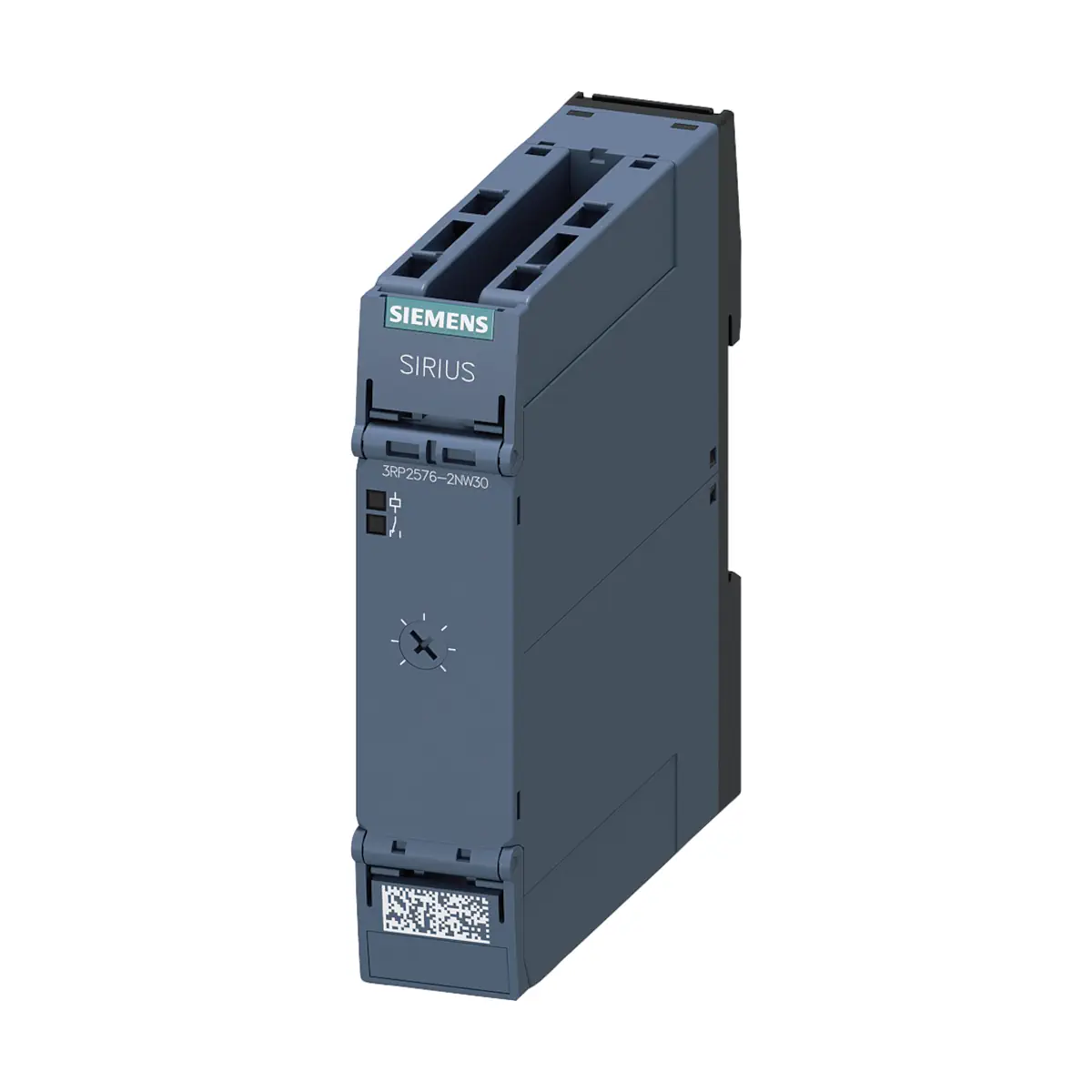

3RP2576-2NW30 – Przekaźnik czasowy, elektroniczny z funkcją gwiazda-trójkąt, 1NO z opóźnieniem, 1NO bez opóźnienia, 1 zakres czasowy, 3...60 s AC/DC 12-240 V przy AC 50/60 Hz, przyłącze sprężynowe (Push-in)

3RP2576-2NW30 to elektroniczny przekaźnik czasowy Siemens SIRIUS (seria 3RP25) w wykonaniu gwiazda–trójkąt, z regulowanym czasem 3…60 s. Urządzenie zasilane jest szerokim zakresem AC/DC 12–240 V (przy AC: 50/60 Hz) i wyposażone w diodę LED. Na wyjściu posiada 2 styki NO: 1 zwłoczny oraz 1 bezzwłoczny. Wersja z przyłączem sprężynowym Push-in ułatwia szybki montaż i okablowanie w szafie sterowniczej.

Najważniejsze cechy

• Producent / seria: Siemens SIRIUS
• Model: 3RP2576-2NW30
• Typ produktu: przekaźnik czasowy (elektroniczny)
• Funkcja: gwiazda–trójkąt
• Wyjście: przekaźnikowe (brak wyjścia półprzewodnikowego)
• Zestyki: 1× NO zwłoczny, 1× NO bezzwłoczny
• Zakres nastawy czasu: 3…60 s (1 zakres czasowy)
• Zasilanie: AC/DC 12…240 V (AC 50/60 Hz)
• Przyłącza: sprężynowe Push-in (przyłącze wtykowe), zdejmowany zacisk dla obwodu pomocniczego i prądu sterowania
• Sygnalizacja: dioda LED
• Montaż: zatrzaskowo na szynie 35 mm lub śrubowo; pozycja montażowa dowolna
• Szerokość: 22,5 mm

Zastosowanie

3RP2576-2NW30 służy do realizacji funkcji czasowej gwiazda–trójkąt w obwodach sterowania. Oferuje jeden zakres nastawy czasu 3…60 s oraz dwa wyjścia przekaźnikowe (NO) – zwłoczne i bezzwłoczne.

Wyjścia i obciążalność styków

• Materiał styków: AgSnO2
• Prąd termiczny: 5 A
• Prąd roboczy styków pomocniczych (AC-15): 3 A przy 24 V, 3 A przy 250 V
• Prąd roboczy styków pomocniczych (DC-13): 1 A przy 24 V, 0,2 A przy 125 V, 0,1 A przy 250 V
• Żywotność elektryczna (typ.): 100 000 cykli (AC-15, 230 V)
• Żywotność mechaniczna (typ.): 10 000 000 cykli łączeniowych
• Maks. częstotliwość przełączania ze stycznikiem 3RT2: 5 000 1/h
• Ochrona zwarciowa (wymagana) styku pomocniczego: bezpiecznik gL/gG 4 A
• Wytrzymałość styków wg UL: R300 / B300

Zasilanie i parametry czasowe

• Rodzaj napięcia zasilającego: AC/DC
• Napięcie zasilające (AC): 12…240 V (50/60 Hz)
• Napięcie zasilające (DC): 12…240 V
• Zakres pracy (w odniesieniu do wartości znamionowej): 0,8…1,1 (AC i DC)
• Strata mocy (maks.): 2 W
• Regulowany czas: 3…60 s
• Względna dokładność nastawy (od wartości końcowej): 5%
• Względna dokładność powtórzeń: 1%
• Wpływ temperatury otoczenia: 1% w całym zakresie temperatury (od nastawionego czasu działania)
• Wpływ napięcia zasilającego: 1% w całym zakresie napięcia (od nastawionego czasu działania)
• Czas regeneracji: 250 ms
• Wartość szczytowa prądu rozruchowego: 0,5 A (24 V) / 5 A (240 V)
• Czas trwania prądu rozruchowego: 0,4 ms (24 V) / 0,5 ms (240 V)

Przyłącza Push-in (okablowanie)

• Wykonanie przyłącza: przyłącze wtykowe (przyłącze sprężynowe / Push-in)
• Przewód jednożyłowy: 0,5…4 mm² (AWG 20…12)
• Przewód linka z tulejką: 0,5…2,5 mm²
• Przewód linka bez tulejki: 0,5…4 mm²
• AWG (wielożyłowy): 20…12

Montaż i wymiary

• Rodzaj montażu: mocowanie śrubowe i zatrzaskowe na szynie montażowej 35 mm
• Pozycja montażowa: dowolna
• Wymiary (W×S×G): 100 mm × 22,5 mm × 90 mm
• Stopień ochrony (strona czołowa): IP20
• Masa netto: 0,146 kg

Warunki środowiskowe

• Maks. wysokość montażu: 2 000 m n.p.m.
• Temperatura otoczenia (praca): -25…+60 °C
• Temperatura (magazynowanie): -40…+85 °C
• Temperatura (transport): -40…+85 °C
• Wilgotność względna podczas pracy: 10…95%

Izolacja, odporność i EMC

• Napięcie izolacji (kat. przepięciowa II, stopień zanieczyszczenia 3): 300 V
• Napięcie testowe do testu izolacji: 2,5 kV
• Wytrzymałość na napięcie udarowe (znam.): 4 000 V
• Odporność na wstrząsy (IEC 60068-2-27): 11 g / 15 ms
• Wytrzymałość zmęczeniowa (IEC 60068-2-6): 10…55 Hz / 0,35 mm
• Odporność na zakłócenia (IEC 61812-1): odpowiada ostrości próby 3
• Szybkie zakłócenia impulsowe (IEC 61000-4-4): 2 kV (przyłącze sieciowe) / 1 kV (przyłącze sterujące)
• Przepięcia przewód–ziemia (IEC 61000-4-5): 2 kV
• Przepięcia przewód–przewód (IEC 61000-4-5): 1 kV
• Sprzężenie z polem (IEC 61000-4-3): 10 V/m

Podsumowanie

Siemens SIRIUS 3RP2576-2NW30 to wąski (22,5 mm) przekaźnik czasowy do funkcji gwiazda–trójkąt, z szerokim zasilaniem 12–240 V AC/DC, regulacją czasu 3…60 s, diodą LED oraz wygodnymi zaciskami Push-in. Dwa wyjścia NO (zwłoczne i bezzwłoczne) oraz parametry pracy do -25…+60 °C sprawiają, że jest to praktyczne rozwiązanie do typowych układów sterowania w automatyce.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE, UKCA, UL, EAC, CCC, RCM, KC oraz oznaczenie QC PASS.
• Produkt posiada potwierdzenia środowiskowe producenta oraz deklarację zgodności z dyrektywą RoHS.
• Produkt posiada certyfikaty badań typu / raporty z badań oraz dopuszczenia do zastosowań morskich: BV, DNV, LRS, PRS, RINA i RMRS.
• Produkt zawiera substancje SVHC wskazane przez producenta, w tym związki ołowiu. Nie demontować, nie rozbierać i nie uszkadzać mechanicznie urządzenia. Utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów elektrycznych i elektronicznych.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy przekazać do odpowiedniego punktu zbiórki lub certyfikowanej firmy zajmującej się utylizacją odpadów elektronicznych.
• Montaż, podłączenie, uruchomienie, demontaż i prace konserwacyjne wyłącznie przez wykwalifikowany personel elektryczny, zgodnie z dokumentacją producenta i właściwymi przepisami krajowymi.
• Produkt jest elektronicznym przekaźnikiem czasowym SIRIUS 3RP25 z funkcją gwiazda-trójkąt, przeznaczonym do sterowania układami rozruchowymi i obwodami automatyki. Stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Niebezpieczne napięcie. Przed rozpoczęciem wszelkich prac należy odłączyć urządzenie i instalację od zasilania. Praca przy urządzeniu pod napięciem może spowodować ciężkie obrażenia lub śmierć.
• Urządzenie należy zasilać napięciem sterującym AC/DC 12–240 V. Dla AC dopuszczalna częstotliwość wynosi 50/60 Hz. Nie przekraczać parametrów zasilania podanych przez producenta.
• Zakres roboczy napięcia sterującego wynosi od 0,8 do 1,1 wartości znamionowej. Nieprawidłowe napięcie zasilające może spowodować błędne działanie przekaźnika, nieprawidłową sekwencję przełączania lub uszkodzenie urządzenia.
• Urządzenie posiada funkcję gwiazda-trójkąt oraz regulowany czas 3–60 s. Nastawę czasu należy dobrać zgodnie z wymaganiami sterowanego układu, silnika i aparatury wykonawczej.
• Nieprawidłowa nastawa czasu przełączenia gwiazda-trójkąt może spowodować nieprawidłowy rozruch silnika, przeciążenie, zakłócenia pracy instalacji, uszkodzenie styczników albo zagrożenie dla użytkownika.
• Przekaźnik posiada 1 zestyk zwierny zwłoczny oraz 1 zestyk zwierny bezzwłoczny. Obwody wyjściowe należy podłączać zgodnie ze schematem producenta i funkcją układu gwiazda-trójkąt.
• Prąd termiczny wynosi 5 A. Dopuszczalny prąd roboczy styków pomocniczych wynosi 3 A przy AC-15 24 V i 250 V, 1 A przy DC-13 24 V, 0,2 A przy DC-13 125 V oraz 0,1 A przy DC-13 250 V. Nie przekraczać dopuszczalnych obciążeń styków.
• Dla ochrony zwarciowej styku pomocniczego wymagane jest zastosowanie bezpiecznika gL/gG 4 A. Brak właściwego zabezpieczenia zwarciowego może spowodować uszkodzenie urządzenia lub zagrożenie pożarowe.
• Urządzenie posiada podstawową izolację, napięcie izolacji 300 V, napięcie testowe izolacji 2,5 kV oraz znamionową wytrzymałość na napięcie udarowe 4 kV. Instalację należy wykonać z zachowaniem wymaganych odstępów i zasad bezpieczeństwa elektrycznego.
• Stopień ochrony od strony czołowej wynosi IP20. Produkt należy montować w szafie sterowniczej, rozdzielnicy lub obudowie zapewniającej ochronę odpowiednią do warunków użytkowania i ochronę przed przypadkowym dotykiem części czynnych.
• Urządzenie jest przeznaczone do montażu zatrzaskowego na szynie DIN 35 mm lub montażu śrubowego. Dopuszczalna pozycja montażowa jest dowolna.
• Przekaźnik posiada zdejmowane zaciski wtykowe z przyłączem sprężynowym Push-in. Do zacisków można podłączać przewody jednożyłowe 0,5–4 mm², linkowe z tulejką 0,5–2,5 mm² oraz linkowe bez tulejki 0,5–4 mm².
• Przewody należy podłączać zgodnie z dokumentacją producenta, wymaganym przekrojem i właściwym oznaczeniem zacisków. Nieprawidłowe podłączenie może spowodować błędną pracę przekaźnika, uszkodzenie sterowanego układu lub zagrożenie dla użytkownika.
• Przed oddaniem do użytkowania należy sprawdzić poprawność podłączenia zasilania, obwodów wyjściowych, styczników, nastawy czasu, funkcji gwiazda-trójkąt oraz działania układu sterowania.
• Urządzenie posiada diodę LED do sygnalizacji stanu pracy. Nieprawidłowa sygnalizacja lub brak działania wymaga sprawdzenia zasilania, okablowania, nastaw i obwodów sterowania przez wykwalifikowany personel.
• Produkt nie posiada powłoki ochronnej na płytce drukowanej. Należy chronić go przed wilgocią, wodą, kondensacją, pyłem przewodzącym, substancjami agresywnymi oraz zabrudzeniami mogącymi pogorszyć izolację lub działanie urządzenia.
• Dopuszczalna temperatura otoczenia podczas pracy wynosi od -25°C do +60°C. Temperatura magazynowania i transportu wynosi od -40°C do +85°C. Nie stosować urządzenia poza dopuszczalnymi warunkami środowiskowymi.
• Dopuszczalna wilgotność względna podczas pracy wynosi 10–95%. Nie stosować produktu w warunkach powodujących kondensację lub przekraczających dopuszczalne parametry środowiskowe.
• Maksymalna wysokość montażu wynosi 2000 m n.p.m. Przy zastosowaniach poza typowymi warunkami pracy należy sprawdzić wymagania dokumentacji producenta.
• Produkt spełnia wymagania kompatybilności elektromagnetycznej według IEC 61812-1. W instalacjach narażonych na zakłócenia należy stosować prawidłowe prowadzenie przewodów, uziemienie, ekranowanie i ochronę przeciwprzepięciową.
• Urządzenie nie posiada kategorii bezpieczeństwa według EN 954-1. Nie stosować go jako samodzielnego elementu funkcji bezpieczeństwa maszyn, jeżeli projekt instalacji wymaga certyfikowanych elementów bezpieczeństwa.
• Nie instalować ani nie uruchamiać urządzenia widocznie uszkodzonego. W przypadku uszkodzenia obudowy, zacisków, elementów nastawczych lub nieprawidłowego działania produkt należy wycofać z użytkowania.
• Nie wykonywać samodzielnych napraw ani przeróbek urządzenia. Modyfikacja konstrukcji, niewłaściwe akcesoria lub niezgodne zastosowanie mogą spowodować utratę właściwości ochronnych i zagrożenie dla użytkownika.
