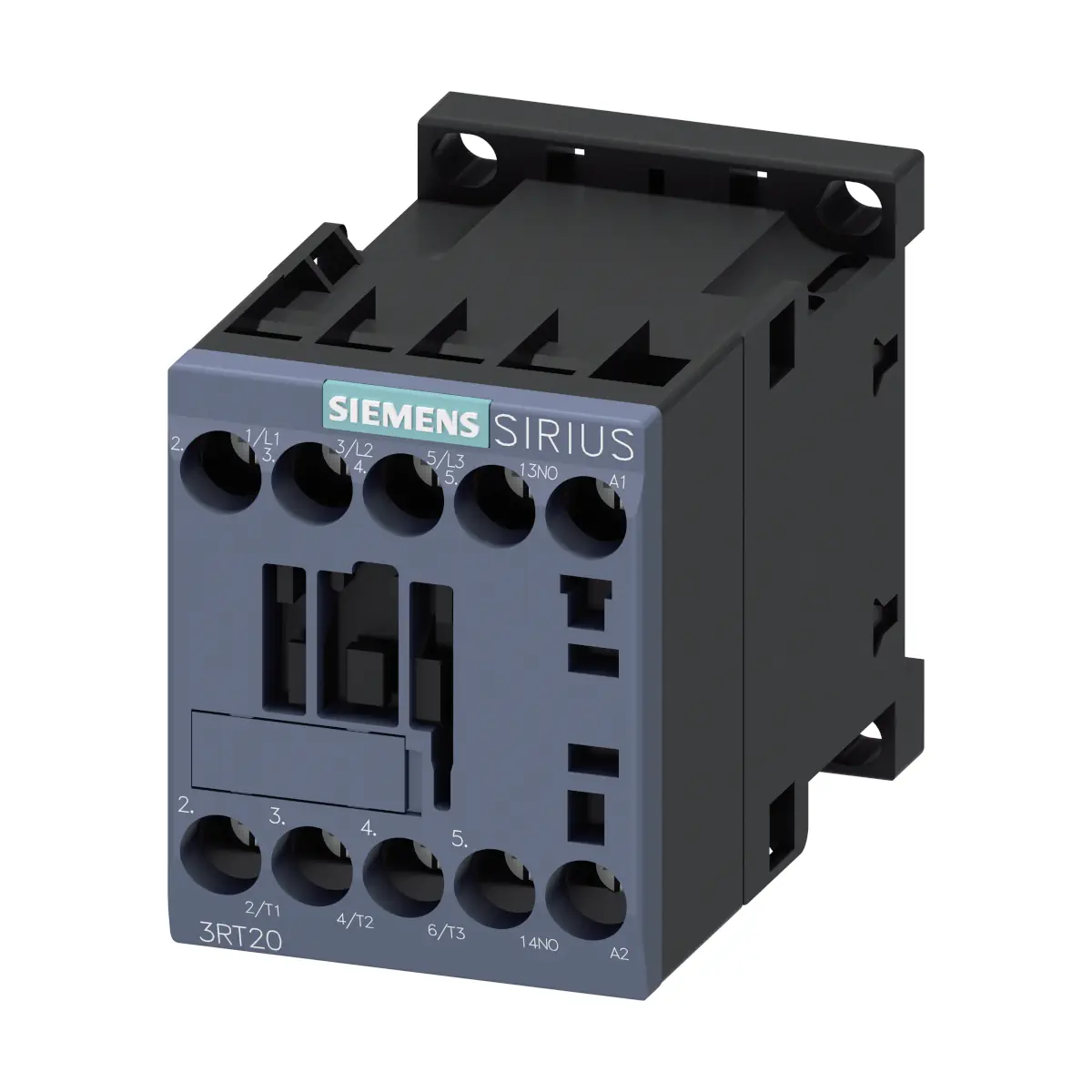

3RT2015-1AB01 Stycznik mocy, AC-3, 7 A, 3 kW / 400 V, 3-biegunowy, AC 24 V, 50/60 Hz, styki pomocnicze: 1 NO, przyłącze śrubowe, wielkość: S00

3RT2015-1AB01 to kompaktowy stycznik mocy Siemens SIRIUS (seria 3RT2) w wielkości S00, przeznaczony do łączenia obciążeń w kategorii AC-3e/AC-3 o prądzie znamionowym 7 A i mocy silnika do 3 kW / 400 V. Stycznik posiada 3 tory główne (3 NO), cewkę sterującą AC 24 V, 50/60 Hz oraz wbudowany zestyk pomocniczy 1 NO. Wszystkie przyłącza wykonane są jako przyłącza śrubowe, co ułatwia montaż w szafach sterowniczych.

Najważniejsze cechy

• Producent / seria: Siemens SIRIUS
• Model: 3RT2015-1AB01
• Typ produktu: stycznik mocy (oznaczenie typu: 3RT2)
• Wielkość: S00
• Tory główne: 3-biegunowy, 3 zestyki główne NO
• Zestyki pomocnicze: 1 NO (bezzwłoczny)
• Kategoria użytkowania: AC-3e / AC-3
• Prąd znamionowy (AC-3e / AC-3): 7 A przy 400 V
• Moc silnika (AC-3e / AC-3): 3 kW przy 400 V
• Napięcie robocze (AC-3 / AC-3e): do 690 V
• Cewka: AC 24 V, 50/60 Hz (zaciski A1–A2)
• Przyłącza: śrubowe (obwód główny, pomocniczy i cewka)
• Montaż: zatrzask na szynie 35 mm (DIN EN 60715) oraz mocowanie śrubowe
• Stopień ochrony (strona czołowa): IP20
• Wymiary (W x S x G): 58 x 45 x 73 mm
• Masa netto: 231 g

Zastosowanie

Siemens 3RT2015-1AB01 jest przeznaczony do sterowania obciążeniami w układach automatyki i rozdzielnicach, w szczególności do łączenia silników w kategorii AC-3e/AC-3 do 3 kW przy 400 V. Dzięki kompaktowej wielkości S00 i przyłączom śrubowym sprawdzi się w standardowych aplikacjach sterowania napędami i obwodami mocy.

Budowa i działanie

Obwód główny

• Liczba biegunów: 3
• Konfiguracja styków głównych: 3 NO (0 NC)
• Zaciski torów mocy: 1/L1, 3/L2, 5/L3 → 2/T1, 4/T2, 6/T3

Obwód sterowania i pomocniczy

• Zasilanie cewki: AC 24 V (50/60 Hz), zaciski A1–A2
• Zestyk pomocniczy: 1 NO, zaciski 13–14
• Wersja sterowania napędu przełączanego: Standard A1–A2

Dane techniczne

• Napięcie izolacji (obwód główny / pomocniczy, stopień zanieczyszczenia 3): 690 V
• Wytrzymałość na napięcie udarowe (obwód główny / pomocniczy): 6 kV
• Maks. dopuszczalne napięcie dla bezpiecznej izolacji między cewką a stykami głównymi (EN 60947-1): 400 V
• Prąd roboczy (AC-1): 18 A (do 690 V, 40°C); 16 A (do 690 V, 60°C)
• Prąd roboczy (AC-3 / AC-3e): 7 A (400 V); 6 A (500 V); 4,9 A (690 V)
• Moc robocza (AC-3 / AC-3e): 1,5 kW (230 V); 3 kW (400 V); 3 kW (500 V); 4 kW (690 V)
• Zwłoka zamknięcia (AC): 9 … 35 ms
• Zwłoka otwarcia (AC): 4 … 15 ms
• Czas trwania łuku: 10 … 15 ms
• Częstotliwość łączeń: w trybie jałowym 10 000 1/h; AC-3 max. 750 1/h; AC-4 max. 250 1/h
• Pobór mocy cewki (AC): 27 VA (50 Hz); 24,3 VA (60 Hz)
• Pozorna moc trzymania cewki (AC): 4,2 VA (50 Hz); 3,3 VA (60 Hz)
• Współczynnik zakresu roboczego napięcia cewki (AC): 0,8 … 1,1 (50 Hz); 0,85 … 1,1 (60 Hz)
• Strata mocy przy prądzie znamionowym (AC, stan rozgrzany): 0,6 W (łącznie); 0,2 W na biegun
• Żywotność mechaniczna (typowo): 30 000 000 cykli łączeniowych
• Temperatura otoczenia (praca): -25 … +60 °C
• Temperatura magazynowania: -55 … +80 °C
• Maks. wysokość montażu: 2 000 m n.p.m.
• Stopień ochrony (strona czołowa): IP20
• Wymiary (wys. / szer. / gł.): 58 mm / 45 mm / 73 mm
• Masa netto: 231 g

Podłączenie i okablowanie (przyłącza śrubowe)

• Obwód główny – przekroje przewodów: 2x (0,5 … 1,5 mm²), 2x (0,75 … 2,5 mm²), 2x 4 mm²; linka z tulejką: 2x (0,5 … 1,5 mm²) lub 2x (0,75 … 2,5 mm²)
• Obwód pomocniczy – przekroje przewodów: jednożyłowy lub wielożyłowy 0,5 … 4 mm²; linka z tulejką 0,5 … 2,5 mm²
• Zakres AWG (główne i pomocnicze): 20 … 12

Montaż

• Rodzaj montażu: zatrzask na szynie 35 mm (DIN EN 60715) oraz mocowanie śrubowe
• Pozycja montażowa: możliwy obrót o +/-180° na pionowej powierzchni montażowej; możliwe wychylenie do przodu i do tyłu o +/-22,5°
• Odstępy przy montażu szeregowym: do przodu 10 mm, w górę 10 mm, w dół 10 mm, na boki 0 mm

Podsumowanie

Siemens 3RT2015-1AB01 to niezawodny stycznik mocy SIRIUS w wielkości S00, z cewką AC 24 V (50/60 Hz) i układem styków 3 NO + 1 NO. Parametry 7 A (AC-3e/AC-3) oraz 3 kW / 400 V, kompaktowe wymiary i montaż na szynie DIN czynią go praktycznym wyborem do typowych układów sterowania napędami i obwodami mocy w automatyce przemysłowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla aparatury SIRIUS 3RT / 3RT2, zależnie od wykonania: CE / EG-Konf. / deklaracja zgodności UE, UKCA, UL, CCC, KC, EAC, RCM, EMV, Type Test Certificates / Test Report, Special Test Certificate, certyfikaty morskie Maritime application, certyfikaty kolejowe Railway, Confirmation, Miscellaneous oraz dokumenty środowiskowe EPD / Environmental Confirmations. Produkt objęty jest deklaracją RoHS.
• Stycznik mocy SIRIUS 3RT przeznaczony jest do łączenia obwodów elektrycznych, w szczególności obwodów silnikowych i obciążeń zgodnych z kategoriami użytkowania podanymi w dokumentacji producenta, m.in. AC-1, AC-3, AC-3e, AC-4, AC-5a, AC-5b, AC-6a oraz odpowiednich zastosowań DC. Stosować wyłącznie zgodnie z przeznaczeniem i parametrami podanymi w dokumentacji producenta.
• Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji, napięciem i częstotliwością cewki, kategorią użytkowania, prądem znamionowym, mocą łączonego obciążenia, liczbą i rodzajem styków pomocniczych oraz wymaganym sposobem podłączenia.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć urządzenie i instalację od zasilania oraz zabezpieczyć przed ponownym załączeniem.
• Instalację, podłączenie, konserwację, demontaż i wycofanie z eksploatacji może wykonywać wyłącznie uprawniony, wykwalifikowany elektryk, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować uszkodzenie urządzenia, przegrzewanie, sklejanie styków, nieprawidłowe działanie układu sterowania albo brak prawidłowego załączania lub wyłączania obciążenia.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia roboczego, napięcia izolacji, wytrzymałości udarowej, prądu znamionowego, kategorii użytkowania, mocy łączonego silnika lub obciążenia, częstotliwości łączeń, temperatury otoczenia, wilgotności oraz dopuszczalnej wysokości montażu.
• Cewkę stycznika zasilać wyłącznie napięciem i rodzajem prądu zgodnym z wykonaniem urządzenia, np. AC 24 V, AC 230 V lub DC 24 V, zgodnie z oznaczeniem produktu i dokumentacją producenta.
• Aparat ma stopień ochrony IP20 od strony czołowej i ochronę przed dotykiem palcem przy prostopadłym dotknięciu od przodu. Urządzenie należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Stycznik należy montować wyłącznie w sposób przewidziany przez producenta, na szynie montażowej lub za pomocą śrub, zależnie od wykonania. Przed uruchomieniem należy sprawdzić prawidłowe osadzenie aparatu, stabilność mocowania, zgodność połączeń oraz poprawność działania obwodu sterowania.
• Nie używać narzędzi do wymuszania pracy mechanizmu ani do obsługi elementów aparatu w sposób nieprzewidziany w instrukcji. Może to spowodować uszkodzenie urządzenia lub zagrożenie porażeniem elektrycznym.
• Obwód główny i obwód pomocniczy należy zabezpieczyć przed zwarciem zgodnie z dokumentacją producenta oraz zasadami koordynacji zabezpieczeń. Stosować wyłącznie zabezpieczenia, przekroje przewodów i akcesoria przewidziane dla danego wykonania aparatu.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz momenty dokręcania zacisków określone przez producenta. Nieprawidłowe podłączenie lub dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu albo zagrożenie pożarowe.
• W przypadku stosowania dodatkowych bloków styków pomocniczych, modułów przeciwprzepięciowych, bloków elektronicznych lub innych akcesoriów należy używać wyłącznie elementów kompatybilnych wskazanych przez producenta i montować je zgodnie z instrukcją.
• W przypadku zastosowań związanych z bezpieczeństwem należy uwzględnić dane podane przez producenta, w tym styk lustrzany zgodnie z IEC 60947-4-1 w określonej konfiguracji z odpowiednim blokiem styków pomocniczych, brak deklarowanego wymuszonego otwarcia zgodnie z IEC 60947-5-1 dla wskazanych wykonań oraz wymagania dotyczące okresu użytkowania i kontroli zużycia.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, śladów przegrzania, nadpalenia, zużycia styków, nietypowego dźwięku pracy cewki lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
