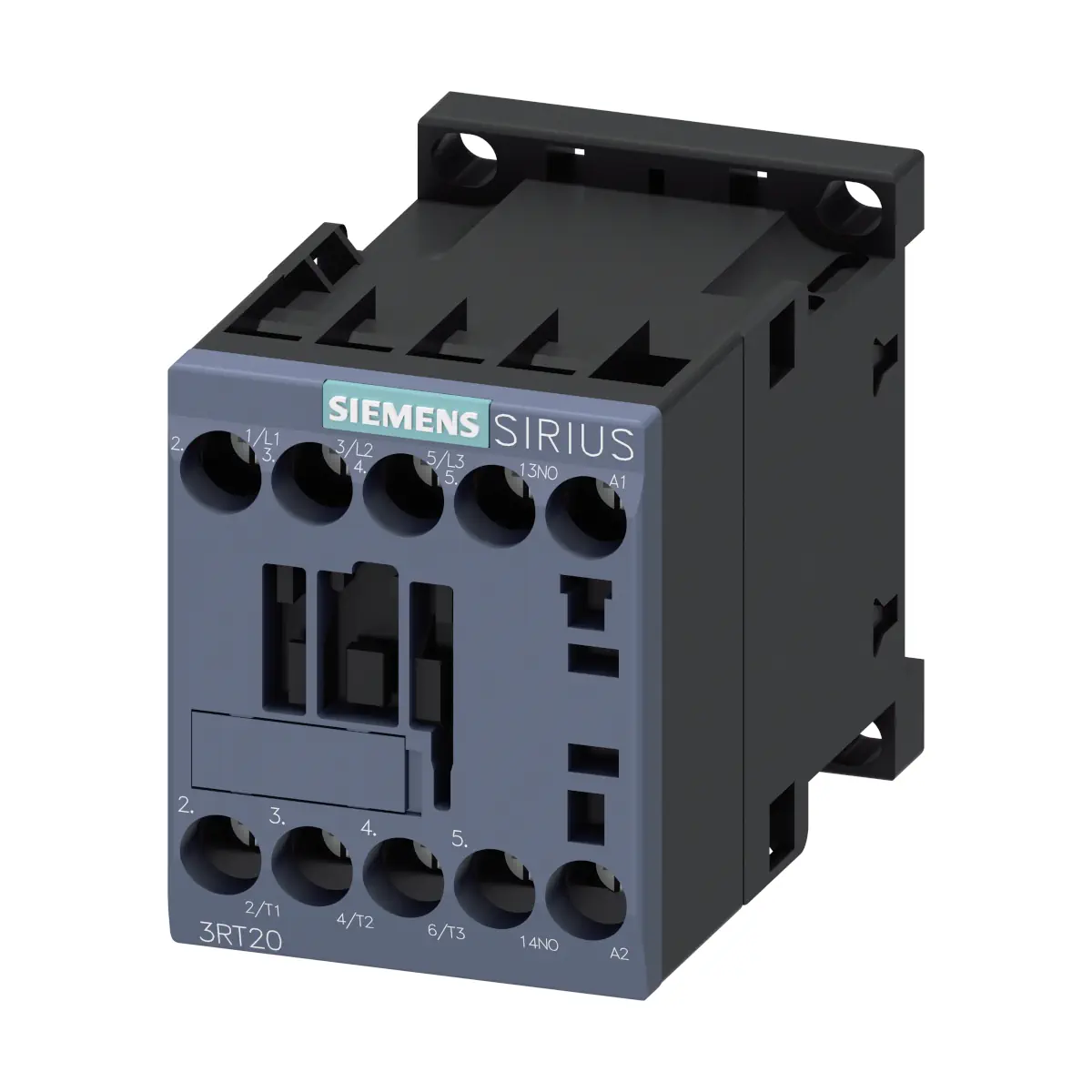

3RT2015-1AP01 Stycznik mocy, AC-3, 7 A, 3 kW / 400 V, 3-biegunowy, AC 230 V, 50/60 Hz, styki pomocnicze: 1 NO, przyłącze śrubowe, wielkość: S00

3RT2015-1AP01 to kompaktowy stycznik mocy Siemens SIRIUS (seria 3RT2) w wielkości S00, przeznaczony do łączenia obwodów silnikowych. W konfiguracji 3-biegunowej (3 tory główne) oferuje parametry AC-3e/AC-3: 7 A oraz 3 kW / 400 V, a jego cewka sterująca zasilana jest napięciem AC 230 V, 50/60 Hz. Stycznik posiada 1 zestyk pomocniczy NO i przyłącza śrubowe.

Najważniejsze cechy

• Producent / marka: Siemens SIRIUS
• Model: 3RT2015-1AP01
• Typ produktu: stycznik mocy (seria 3RT2)
• Wielkość: S00
• Liczba biegunów (obwód główny): 3
• Parametry znamionowe (AC-3e/AC-3): 7 A, 3 kW / 400 V
• Zasilanie cewki: AC 230 V, 50/60 Hz (A1–A2)
• Zestyki pomocnicze (wbudowane): 1 NO (bezzwłoczny)
• Rodzaj przyłącza: śrubowe (obwód główny, pomocniczy i cewka)
• Stopień ochrony (strona czołowa): IP20
• Montaż: na szynie 35 mm DIN EN 60715 (zatrzaskowo) oraz mocowanie śrubowe

Zastosowanie

3RT2015-1AP01 służy do sterowania i łączenia obwodów zasilania, w tym typowych aplikacji silnikowych w kategorii użytkowania AC-3e/AC-3. Dzięki niewielkim wymiarom (S00) sprawdza się w rozdzielnicach, szafach sterowniczych i układach automatyki, gdzie liczy się oszczędność miejsca i szybki montaż na szynie DIN.

Obwód główny – parametry

• Zestyki główne: 3 NO (3 zestyków zwiernych), 0 NC
• Napięcie robocze (AC-3 / AC-3e): do 690 V (maks.)
• Prąd roboczy (AC-3 / AC-3e): 7 A (400 V), 6 A (500 V), 4,9 A (690 V)
• Moc robocza (AC-3 / AC-3e): 1,5 kW (230 V), 3 kW (400 V), 3 kW (500 V), 4 kW (690 V)
• Prąd roboczy (AC-1): 18 A (do 690 V, 40°C), 16 A (do 690 V, 60°C)
• Prąd roboczy (AC-4): 6,5 A (400 V)

Obwód sterowania (cewka) – działanie i parametry

• Rodzaj napięcia sterującego: AC
• Napięcie znamionowe cewki: 230 V (50/60 Hz)
• Zakres roboczy napięcia cewki: 0,8…1,1 (50 Hz) / 0,85…1,1 (60 Hz)
• Pobór mocy cewki (zamykanie): 27 VA (50 Hz) / 24,3 VA (60 Hz)
• Pozorna moc trzymania: 4,2 VA (50 Hz) / 3,3 VA (60 Hz)
• Zwłoka zamknięcia: 9…35 ms
• Zwłoka otwarcia: 4…15 ms
• Czas trwania łuku: 10…15 ms
• Wersja sterowania: Standard A1–A2

Zestyki pomocnicze

• Wbudowane zestyki pomocnicze: 1 NO (bezzwłoczny), 0 NC
• Prąd roboczy (AC-15): 10 A (230 V), 3 A (400 V), 2 A (500 V), 1 A (690 V)
• Prąd roboczy (AC-12): 10 A (maks.)
• Niezawodność styku: 1 awaria styku na 100 milionów (17 V, 1 mA)

Izolacja, trwałość i straty mocy

• Napięcie izolacji (obwód główny i pomocniczy, stopień zanieczyszczenia 3): 690 V
• Wytrzymałość na napięcie udarowe (obwód główny i pomocniczy): 6 kV
• Maks. dopuszczalne napięcie dla bezpiecznej izolacji (cewka ↔ styki główne): 400 V (EN 60947-1)
• Żywotność mechaniczna stycznika (typowa): 30 000 000 cykli łączeniowych
• Strata mocy przy prądzie znamionowym (AC, stan rozgrzany): 0,6 W (łącznie), 0,2 W na biegun
• Strata mocy bez składowej prądu obciążenia (typowa): 1,1 W

Warunki środowiskowe

• Temperatura otoczenia (praca): -25…+60°C
• Temperatura (magazynowanie): -55…+80°C
• Wysokość montażu: do 2000 m n.p.m.
• Wilgotność względna (min.): 10%
• Wilgotność względna (55°C, IEC 60068-2-30): do 95%

Montaż i wymiary

• Wymiary (wys. × szer. × gł.): 58 mm × 45 mm × 73 mm
• Pozycja montażowa: obrót o +/-180° na pionowej powierzchni; wychylenie do przodu/tyłu o +/-22,5°
• Odstępy przy montażu szeregowym: przód 10 mm, góra 10 mm, dół 10 mm, boki 0 mm
• Masa netto: 0,231 kg

Przyłącza i przekroje przewodów

• Typ zacisków: przyłącza śrubowe
• Przekrój przewodów – styki główne: jednożyłowy 0,5…4 mm²; wielożyłowy 0,5…4 mm²; linka z tulejką 0,5…2,5 mm²
• Przekrój przewodów – styki pomocnicze: jednożyłowy lub wielożyłowy 0,5…4 mm²; linka z tulejką 0,5…2,5 mm²
• Zakres AWG (styki główne i pomocnicze): 20…12

Podsumowanie

Siemens 3RT2015-1AP01 to 3-biegunowy stycznik mocy SIRIUS w rozmiarze S00, zoptymalizowany do sterowania silnikami w kategorii AC-3e/AC-3 (7 A, 3 kW / 400 V). Cewka AC 230 V, wbudowany zestyk pomocniczy 1 NO, przyłącza śrubowe oraz montaż na szynie DIN 35 mm czynią go praktycznym wyborem do standardowych układów sterowania i automatyki.

Pliki do pobrania:
3RT2015-1AP01 Karta katalogowa
