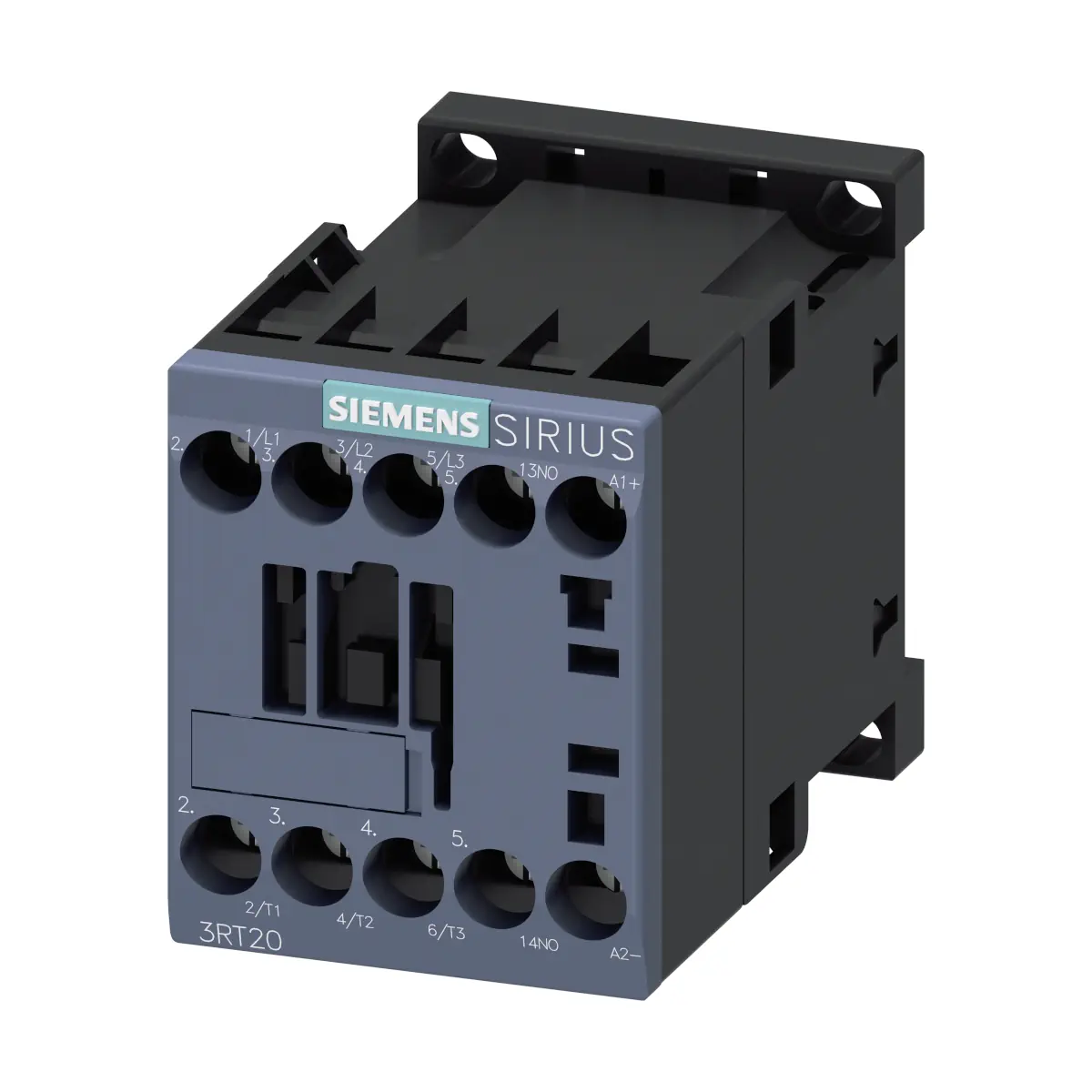

3RT2015-1BB41 Stycznik mocy, AC-3, 7 A, 3 kW / 400 V, 3-biegunowy, DC 24 V, styki pomocnicze: 1 NO, przyłącze śrubowe, wielkość: S00

3RT2015-1BB41 to kompaktowy stycznik mocy Siemens SIRIUS (seria 3RT2) w wielkości S00, przeznaczony do sterowania obwodami silnikowymi. Wykonanie 3-biegunowe zapewnia trzy styki główne (3× NO), a cewka sterująca jest zasilana napięciem DC 24 V. Stycznik posiada również zestyk pomocniczy 1 NO oraz przyłącza śrubowe dla obwodu głównego, pomocniczego i cewki.

Najważniejsze cechy

• Producent / linia: Siemens SIRIUS
• Model: 3RT2015-1BB41
• Typ: stycznik mocy (oznaczenie typu produktu: 3RT2)
• Wielkość stycznika: S00
• Liczba biegunów (obwód główny): 3
• Styki główne: 3 NO
• Zestyk pomocniczy: 1 NO (bezzwłoczny)
• Napięcie sterujące cewki: DC 24 V
• Kategoria pracy (m.in.): AC-3e / AC-3
• Prąd roboczy AC-3 / AC-3e: 7 A (przy 400 V)
• Moc robocza AC-3 / AC-3e: 3 kW (przy 400 V)
• Przyłącza: śrubowe
• Stopień ochrony (strona czołowa): IP20

Zastosowanie

Siemens 3RT2015-1BB41 jest przeznaczony do załączania i sterowania obwodami zasilania silników oraz innych odbiorników w typowych układach automatyki i rozdzielnicach. Parametry dla kategorii AC-3/AC-3e (7 A, 3 kW przy 400 V) predysponują go do zastosowań silnikowych, a dodatkowy zestyk 1 NO ułatwia realizację prostych funkcji sygnalizacji lub podtrzymania.

Funkcje i działanie

Obwód sterowania (cewka DC)

• Rodzaj napięcia sterującego: DC
• Napięcie znamionowe cewki: 24 V DC
• Zakres pracy cewki (współczynnik): 0,8 … 1,1
• Moc cewki (zamknięcia): 4 W
• Moc cewki (trzymania): 4 W
• Zwłoka zamknięcia (DC): 30 … 100 ms
• Zwłoka otwarcia (DC): 7 … 13 ms
• Czas trwania łuku: 10 … 15 ms
• Wersja sterowania napędu przełączanego: Standard (A1 – A2)

Trwałość

• Żywotność mechaniczna stycznika (typowa): 30 000 000 cykli łączeniowych
• Maksymalny okres użytkowania: 20 lat
• Wartość B10 (wg SN 31920, wysoki współczynnik przywołania): 1 000 000
• Współczynnik awarii (wg SN 31920, wysoki współczynnik przywołania): 100 FIT

Parametry elektryczne

Izolacja i odporność

• Napięcie izolacji (obwód główny, stopień zanieczyszczenia 3): 690 V
• Napięcie izolacji (obwód pomocniczy, stopień zanieczyszczenia 3): 690 V
• Wytrzymałość na napięcie udarowe (obwód główny): 6 kV
• Wytrzymałość na napięcie udarowe (obwód pomocniczy): 6 kV
• Maks. dopuszczalne napięcie dla bezpiecznej izolacji między cewką a stykami głównymi (EN 60947-1): 400 V

Obwód główny – wybrane wartości znamionowe

• Napięcie robocze (AC-3 / AC-3e) – maks.: 690 V
• Prąd roboczy AC-1: 18 A (przy 400 V, 40°C); 18 A (do 690 V, 40°C); 16 A (do 690 V, 60°C)
• Prąd roboczy AC-3: 7 A (400 V); 6 A (500 V); 4,9 A (690 V)
• Prąd roboczy AC-3e: 7 A (400 V); 6 A (500 V); 4,9 A (690 V)
• Prąd roboczy AC-4 (400 V): 6,5 A
• Moc robocza AC-3: 1,5 kW (230 V); 3 kW (400 V); 3 kW (500 V); 4 kW (690 V)
• Moc robocza AC-3e: 1,5 kW (230 V); 3 kW (400 V); 3 kW (500 V); 4 kW (690 V)

Częstotliwość łączeń

• Tryb jałowy (DC): 10 000 1/h
• AC-1 – maks.: 1 000 1/h
• AC-2 – maks.: 750 1/h
• AC-3 / AC-3e – maks.: 750 1/h
• AC-4 – maks.: 250 1/h

Zaciski i podłączenie

• Rodzaj przyłącza (obwód główny): przyłącze śrubowe
• Rodzaj przyłącza (obwód pomocniczy i sterowanie): przyłącze śrubowe
• Rodzaj przyłącza (cewka): przyłącze śrubowe
• Oznaczenia zacisków: 1/L1, 3/L2, 5/L3 oraz 2/T1, 4/T2, 6/T3; cewka A1(+) i A2; zestyk pomocniczy 13–14 (NO)
• Przekrój przewodów – styki główne: jednożyłowy 0,5 … 4 mm²; wielożyłowy 0,5 … 4 mm²; linka z tulejką 0,5 … 2,5 mm²
• Przekrój przewodów – styki pomocnicze: jednożyłowy lub wielożyłowy 0,5 … 4 mm²; linka z tulejką 0,5 … 2,5 mm²
• Zakres AWG (styki główne i pomocnicze): 20 … 12

Montaż i wymiary

• Montaż szeregowy: tak
• Rodzaj montażu: mocowanie śrubowe / zatrzaskowe na szynie montażowej 35 mm (DIN EN 60715)
• Pozycja montażowa: obrót o +/-180° na pionowej powierzchni; możliwe wychylenie do przodu i do tyłu o +/-22,5°
• Wymiary (W × S × G): 58 mm × 45 mm × 73 mm
• Masa netto: 291 g
• Minimalne odległości (przy montażu szeregowym): przód 10 mm, góra 10 mm, dół 10 mm, boki 0 mm

Warunki środowiskowe

• Wysokość montażu (maks.): 2 000 m n.p.m.
• Temperatura otoczenia (praca): -25 … +60 °C
• Temperatura (magazynowanie): -55 … +80 °C
• Wilgotność względna (min.): 10%
• Wilgotność względna przy 55 °C (IEC 60068-2-30, maks.): 95%

Dane związane z bezpieczeństwem

• Styk lustrzany (IEC 60947-4-1): tak (z 3RH29)
• Wymuszone otwarcie (IEC 60947-5-1): nie
• Nadaje się do funkcji bezpieczeństwa: tak
• Możliwość zastosowania „bezpieczne wyłączanie”: tak

Podsumowanie

Siemens SIRIUS 3RT2015-1BB41 to solidny stycznik mocy S00 z cewką 24 V DC, trzema stykami głównymi (3× NO) i jednym zestykem pomocniczym 1 NO. Oferuje parametry AC-3/AC-3e: 7 A oraz 3 kW przy 400 V, wygodne przyłącza śrubowe i montaż na szynie 35 mm, dzięki czemu sprawdza się w kompaktowych układach sterowania silnikami i automatyce przemysłowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla aparatury SIRIUS 3RT / 3RT2, zależnie od wykonania: CE / EG-Konf. / deklaracja zgodności UE, UKCA, UL, CCC, KC, EAC, RCM, EMV, Type Test Certificates / Test Report, Special Test Certificate, certyfikaty morskie Maritime application, certyfikaty kolejowe Railway, Confirmation, Miscellaneous oraz dokumenty środowiskowe EPD / Environmental Confirmations. Produkt objęty jest deklaracją RoHS.
• Stycznik mocy SIRIUS 3RT przeznaczony jest do łączenia obwodów elektrycznych, w szczególności obwodów silnikowych i obciążeń zgodnych z kategoriami użytkowania podanymi w dokumentacji producenta, m.in. AC-1, AC-3, AC-3e, AC-4, AC-5a, AC-5b, AC-6a oraz odpowiednich zastosowań DC. Stosować wyłącznie zgodnie z przeznaczeniem i parametrami podanymi w dokumentacji producenta.
• Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji, napięciem i częstotliwością cewki, kategorią użytkowania, prądem znamionowym, mocą łączonego obciążenia, liczbą i rodzajem styków pomocniczych oraz wymaganym sposobem podłączenia.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć urządzenie i instalację od zasilania oraz zabezpieczyć przed ponownym załączeniem.
• Instalację, podłączenie, konserwację, demontaż i wycofanie z eksploatacji może wykonywać wyłącznie uprawniony, wykwalifikowany elektryk, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować uszkodzenie urządzenia, przegrzewanie, sklejanie styków, nieprawidłowe działanie układu sterowania albo brak prawidłowego załączania lub wyłączania obciążenia.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia roboczego, napięcia izolacji, wytrzymałości udarowej, prądu znamionowego, kategorii użytkowania, mocy łączonego silnika lub obciążenia, częstotliwości łączeń, temperatury otoczenia, wilgotności oraz dopuszczalnej wysokości montażu.
• Cewkę stycznika zasilać wyłącznie napięciem i rodzajem prądu zgodnym z wykonaniem urządzenia, np. AC 24 V, AC 230 V lub DC 24 V, zgodnie z oznaczeniem produktu i dokumentacją producenta.
• Aparat ma stopień ochrony IP20 od strony czołowej i ochronę przed dotykiem palcem przy prostopadłym dotknięciu od przodu. Urządzenie należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Stycznik należy montować wyłącznie w sposób przewidziany przez producenta, na szynie montażowej lub za pomocą śrub, zależnie od wykonania. Przed uruchomieniem należy sprawdzić prawidłowe osadzenie aparatu, stabilność mocowania, zgodność połączeń oraz poprawność działania obwodu sterowania.
• Nie używać narzędzi do wymuszania pracy mechanizmu ani do obsługi elementów aparatu w sposób nieprzewidziany w instrukcji. Może to spowodować uszkodzenie urządzenia lub zagrożenie porażeniem elektrycznym.
• Obwód główny i obwód pomocniczy należy zabezpieczyć przed zwarciem zgodnie z dokumentacją producenta oraz zasadami koordynacji zabezpieczeń. Stosować wyłącznie zabezpieczenia, przekroje przewodów i akcesoria przewidziane dla danego wykonania aparatu.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz momenty dokręcania zacisków określone przez producenta. Nieprawidłowe podłączenie lub dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu albo zagrożenie pożarowe.
• W przypadku stosowania dodatkowych bloków styków pomocniczych, modułów przeciwprzepięciowych, bloków elektronicznych lub innych akcesoriów należy używać wyłącznie elementów kompatybilnych wskazanych przez producenta i montować je zgodnie z instrukcją.
• W przypadku zastosowań związanych z bezpieczeństwem należy uwzględnić dane podane przez producenta, w tym styk lustrzany zgodnie z IEC 60947-4-1 w określonej konfiguracji z odpowiednim blokiem styków pomocniczych, brak deklarowanego wymuszonego otwarcia zgodnie z IEC 60947-5-1 dla wskazanych wykonań oraz wymagania dotyczące okresu użytkowania i kontroli zużycia.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, śladów przegrzania, nadpalenia, zużycia styków, nietypowego dźwięku pracy cewki lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
