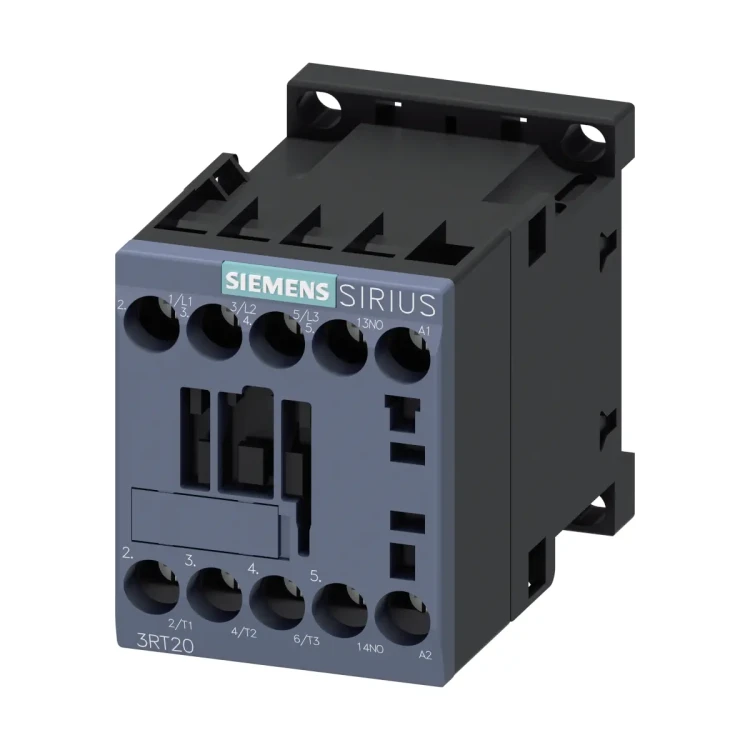

3RT2016-1AB01 Stycznik mocy, AC-3, 9 A, 4 kW / 400 V, 3-biegunowy, AC 24 V, 50/60 Hz, styki pomocnicze: 1 NO, przyłącze śrubowe, wielkość: S00

3RT2016-1AB01 to stycznik mocy Siemens SIRIUS (seria 3RT2) w wielkości S00, przeznaczony do łączenia obciążeń w kategorii AC-3e/AC-3. Oferuje prąd znamionowy 9 A oraz moc silnika do 4 kW / 400 V w układzie 3-biegunowym. Wersja ta posiada cewkę AC 24 V (50/60 Hz), 1 styk pomocniczy NO oraz przyłącza śrubowe dla obwodu głównego, pomocniczego i cewki.

Najważniejsze cechy

• Producent: Siemens
• Nazwa markowa: SIRIUS
• Model: 3RT2016-1AB01
• Typ produktu: stycznik mocy (3RT2)
• Wielkość: S00
• Liczba biegunów (obwód główny): 3
• Styki główne: 3 × NO
• Styki pomocnicze (zintegrowane): 1 × NO (bezzwłoczny)
• Kategoria użytkowania: AC-3e / AC-3
• Prąd roboczy (AC-3/AC-3e): 9 A (400 V)
• Moc silnika (AC-3/AC-3e): 4 kW (400 V)
• Napięcie cewki: AC 24 V, 50/60 Hz
• Przyłącza: śrubowe (obwód główny, pomocniczy, cewka)
• Montaż: na szynie 35 mm (DIN EN 60715), montaż szeregowy: tak
• Stopień ochrony od strony czołowej: IP20

Zastosowanie

3RT2016-1AB01 jest przeznaczony do sterowania obwodami mocy, w szczególności do łączenia silników w kategorii AC-3e/AC-3 (np. rozruch i wyłączanie silników klatkowych) w układzie 3-fazowym.

Funkcje i działanie

Obwód sterowania (cewka)

• Rodzaj napięcia sterującego: AC
• Napięcie znamionowe cewki: 24 V (50/60 Hz)
• Zakres pracy cewki (współczynnik): 0,8…1,1 (50 Hz) oraz 0,85…1,1 (60 Hz)
• Pobór mocy cewki: 27 VA (50 Hz) / 24,3 VA (60 Hz)
• Pozorna moc trzymania: 4,2 VA (50 Hz) / 3,3 VA (60 Hz)
• Zwłoka zamknięcia: 9…35 ms
• Zwłoka otwarcia: 4…15 ms
• Czas trwania łuku: 10…15 ms
• Wersja sterowania napędu przełączanego: Standard A1–A2

Trwałość i odporność

• Żywotność mechaniczna (typowo): 30 000 000 cykli łączeniowych
• Odporność na wstrząsy (impuls prostokątny, AC): 6,7g / 5 ms oraz 4,2g / 10 ms
• Odporność na wstrząsy (impuls sinusoidalny, AC): 10,5g / 5 ms oraz 6,6g / 10 ms

Podłączenie elektryczne i okablowanie

• Obwód główny: przyłącze śrubowe (3 tory prądowe)
• Obwód pomocniczy i sterowania: przyłącze śrubowe
• Przekrój przewodów – styki główne:
  • jednożyłowy: 0,5…4 mm²
  • wielożyłowy: 0,5…4 mm²
  • linka z tulejką: 0,5…2,5 mm²
  • AWG: 20…12
• Przekrój przewodów – styki pomocnicze:
  • jednożyłowy lub wielożyłowy: 0,5…4 mm²
  • linka z tulejką: 0,5…2,5 mm²
  • AWG: 20…12
• Minimalny przekrój w obwodzie głównym przy maksymalnej wartości znamionowej AC-1: 4 mm²

Dane techniczne

• Wielkość stycznika: S00
• Liczba biegunów (obwód główny): 3
• Napięcie robocze (AC-3 / AC-3e): do 690 V
• Prąd roboczy (AC-3 / AC-3e):
  • 9 A (400 V)
  • 7,7 A (500 V)
  • 6,7 A (690 V)
• Prąd roboczy (AC-1):
  • 22 A (400 V, 40°C)
  • 22 A (do 690 V, 40°C)
  • 20 A (do 690 V, 60°C)
• Moc robocza (AC-3 / AC-3e):
  • 2,2 kW (230 V)
  • 4 kW (400 V)
  • 4 kW (500 V)
  • 5,5 kW (690 V)
• Prąd roboczy (AC-4, 400 V): 8,5 A
• Strata mocy (AC, stan rozgrzany): 0,9 W (na biegun 0,3 W)
• Napięcie izolacji (Ui): 690 V (obwód główny i pomocniczy, stopień zanieczyszczenia 3)
• Wytrzymałość na napięcie udarowe (Uimp): 6 kV (obwód główny i pomocniczy)
• Maks. dopuszczalne napięcie dla bezpiecznej izolacji między cewką a stykami głównymi (EN 60947-1): 400 V
• Prąd krótkotrwały wytrzymywany (nierozgrzany, do 40°C):
  • 155 A (1 s)
  • 111 A (5 s)
  • 86 A (10 s)
  • 66 A (30 s)
  • 55 A (60 s)
• Częstotliwość załączania w trybie jałowym (AC): 10 000 1/h
• Maks. częstotliwość przełączania:
  • AC-1: 1 000 1/h
  • AC-2: 750 1/h
  • AC-3 / AC-3e: 750 1/h
  • AC-4: 250 1/h
• Styki pomocnicze: 1 × NO (bezzwłoczny), AC-12: 10 A (maks.), AC-15: 10 A (230 V) / 3 A (400 V) / 2 A (500 V) / 1 A (690 V)
• Niezawodność styku styków pomocniczych: 1 awaria styku na 100 milionów (17 V, 1 mA)
• Stopień ochrony od strony czołowej (IEC 60529): IP20
• Wysokość montażu n.p.m. (maks.): 2 000 m
• Temperatura otoczenia (praca): -25…+60°C
• Temperatura otoczenia (magazynowanie): -55…+80°C
• Wilgotność względna: min. 10%; maks. 95% przy 55°C (IEC 60068-2-30)
• Masa netto: 231 g
• RoHS (data): 10/01/2009

Montaż i wymiary

• Rodzaj montażu: zatrzaskowo na szynie montażowej 35 mm (DIN EN 60715); montaż szeregowy: tak
• Pozycja montażowa: obrót o +/-180° na pionowej powierzchni; możliwe wychylenie do przodu i do tyłu o +/-22,5° (na pionowej powierzchni)
• Wymiary (W × S × G): 58 × 45 × 73 mm
• Odstępy przy montażu szeregowym: przód 10 mm, góra 10 mm, dół 10 mm, boki 0 mm

Podsumowanie

Siemens SIRIUS 3RT2016-1AB01 to kompaktowy stycznik mocy S00 z cewką AC 24 V, przeznaczony do typowych aplikacji silnikowych w kategorii AC-3e/AC-3 (do 9 A i 4 kW / 400 V). Trzy bieguny, zintegrowany styk pomocniczy 1 NO, przyłącza śrubowe oraz montaż na szynie 35 mm czynią go praktycznym wyborem do szaf sterowniczych i układów automatyki.
