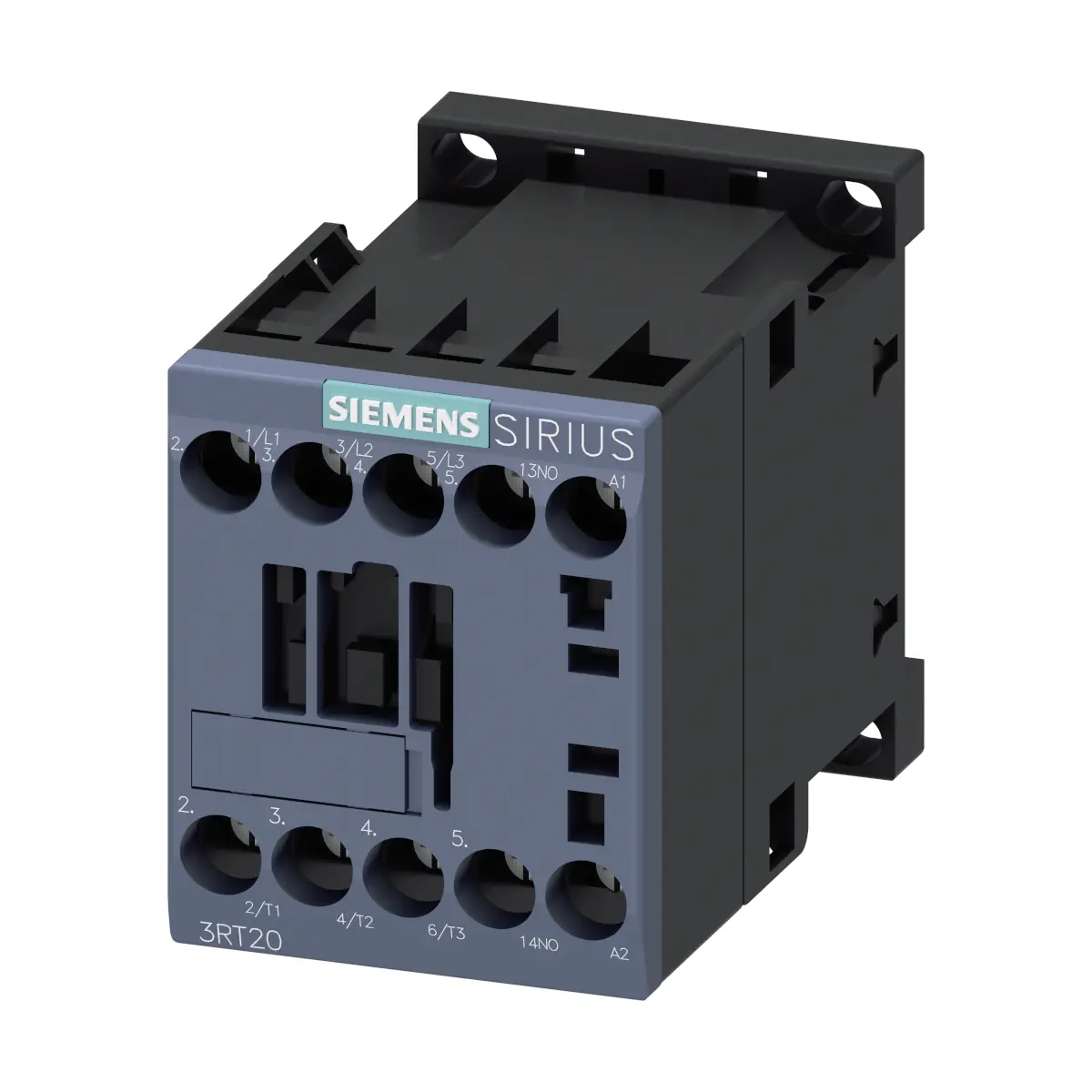

3RT2016-1AP01 Stycznik mocy, AC-3, 9 A, 4 kW / 400 V, 3-biegunowy, AC 230 V, 50/60 Hz, styki pomocnicze: 1 NO, przyłącze śrubowe, wielkość: S00

3RT2016-1AP01 to stycznik mocy Siemens SIRIUS (seria 3RT2) w wielkości S00, przeznaczony do łączenia obciążeń w obwodach AC-3e/AC-3 o prądzie znamionowym 9 A i mocy do 4 kW / 400 V. Stycznik jest 3-biegunowy, posiada 1 styk pomocniczy NO (13–14), a cewka sterująca zasilana jest napięciem AC 230 V, 50/60 Hz. Wersja wyposażona jest w przyłącza śrubowe.

Najważniejsze cechy

• Producent / seria: Siemens SIRIUS
• Model: 3RT2016-1AP01
• Typ produktu: stycznik mocy (oznaczenie typu produktu: 3RT2)
• Wielkość stycznika: S00
• Liczba biegunów (obwód główny): 3
• Styki główne: 3 × NO (zestyk zwierny), 0 × NC
• Styki pomocnicze: 1 × NO (bezzwłoczny)
• Przyłącze: śrubowe (obwód główny, pomocniczy oraz cewka)
• Napięcie cewki: AC 230 V, 50/60 Hz (A1–A2)
• Prąd znamionowy AC-3e/AC-3 (400 V): 9 A
• Moc robocza AC-3e/AC-3 (400 V): 4 kW
• Napięcie izolacji (Ui): 690 V (obwód główny i pomocniczy, stopień zanieczyszczenia 3)
• Wytrzymałość na napięcie udarowe (Uimp): 6 kV (obwód główny i pomocniczy)
• Stopień ochrony od strony czołowej: IP20
• Masa netto: 233 g

Zastosowanie

3RT2016-1AP01 jest stycznikiem do typowych zastosowań w automatyce i rozdzielnicach, w których wymagane jest łączenie obciążeń w kategorii AC-3e/AC-3 (np. napędy silnikowe) przy sterowaniu cewką AC 230 V. Dzięki kompaktowej wielkości S00 nadaje się do zabudowy w ograniczonej przestrzeni szaf sterowniczych.

Parametry łączeniowe (obwód główny)

• Napięcie robocze (AC-3 / AC-3e): maks. 690 V
• Prąd roboczy AC-1: 22 A (do 690 V, 40°C); 20 A (do 690 V, 60°C)
• Prąd roboczy AC-3 / AC-3e: 9 A (400 V), 7,7 A (500 V), 6,7 A (690 V)
• Prąd roboczy AC-4 (400 V): 8,5 A
• Moc robocza AC-3 / AC-3e: 2,2 kW (230 V), 4 kW (400 V), 4 kW (500 V), 5,5 kW (690 V)
• Prąd krótkotrwały wytrzymywany (do 40°C, nierozgrzany): 155 A (1 s), 111 A (5 s), 86 A (10 s), 66 A (30 s), 55 A (60 s)

Obwód sterowania (cewka)

• Rodzaj napięcia sterującego: AC
• Napięcie znamionowe cewki: 230 V (50/60 Hz)
• Zakres pracy (współczynnik): 0,8…1,1 (50 Hz) oraz 0,85…1,1 (60 Hz)
• Pobór mocy cewki: 27 VA (50 Hz) / 24,3 VA (60 Hz)
• Pozorna moc trzymania cewki: 4,2 VA (50 Hz) / 3,3 VA (60 Hz)
• Zwłoka zamknięcia: 9…35 ms
• Zwłoka otwarcia: 4…15 ms
• Czas trwania łuku: 10…15 ms
• Wersja sterowania napędu przełączanego: Standard A1–A2

Obwód pomocniczy (1 NO)

• Konfiguracja styków pomocniczych: 1 × NO (bezzwłoczny)
• Prąd roboczy AC-12 (maks.): 10 A
• Prąd roboczy AC-15: 10 A (230 V), 3 A (400 V), 2 A (500 V), 1 A (690 V)
• Prąd roboczy DC-12: 10 A (24 V), 6 A (48/60 V), 3 A (110 V), 2 A (125 V), 1 A (220 V), 0,15 A (600 V)
• Prąd roboczy DC-13: 10 A (24 V), 2 A (48/60 V), 1 A (110 V), 0,9 A (125 V), 0,3 A (220 V), 0,1 A (600 V)
• Niezawodność styku: 1 awaria styku na 100 milionów (17 V, 1 mA)

Montaż i wymiary

• Montaż szeregowy: tak
• Rodzaj montażu: zatrzask na szynie montażowej 35 mm wg DIN EN 60715 (mocowanie śrubowe zatrzaskowe)
• Pozycja montażowa: obrót o +/-180° na pionowej powierzchni; wychylenie do przodu/tyłu o +/-22,5°
• Wymiary (W × H × D): 45 mm × 58 mm × 73 mm
• Wysokość montażu n.p.m. (maks.): 2000 m

Przyłącza i przekroje przewodów

• Rodzaj zacisków: śrubowe (obwód główny, pomocniczy i cewka)
• Przekrój przewodu – styki główne: jedno-/wielożyłowy 0,5…4 mm²; linka z tulejką 0,5…2,5 mm²
• Przekrój przewodu – styki pomocnicze: jedno-/wielożyłowy 0,5…4 mm²; linka z tulejką 0,5…2,5 mm²
• Zakres AWG (styki główne i pomocnicze): 20…12
• Minimalny przekrój w obwodzie głównym (dla maks. AC-1): 4 mm²

Warunki pracy i trwałość

• Temperatura otoczenia (praca): -25…+60°C
• Temperatura (magazynowanie): -55…+80°C
• Wilgotność względna: 10% (min.); do 95% przy 55°C wg IEC 60068-2-30
• Żywotność mechaniczna (typowa): 30 000 000 cykli łączeniowych
• Okres użytkowania maksymalny: 20 lat (kontrola związana z zużyciem: konieczna)

Podsumowanie

Siemens SIRIUS 3RT2016-1AP01 to kompaktowy stycznik mocy S00 z cewką AC 230 V, przeznaczony do zastosowań AC-3e/AC-3 o prądzie 9 A i mocy do 4 kW przy 400 V. Trzy bieguny, 1 styk pomocniczy NO, zaciski śrubowe, montaż na szynie DIN 35 mm oraz solidne parametry izolacji (Ui 690 V, Uimp 6 kV) czynią go uniwersalnym wyborem do rozdzielnic i układów sterowania napędami.
