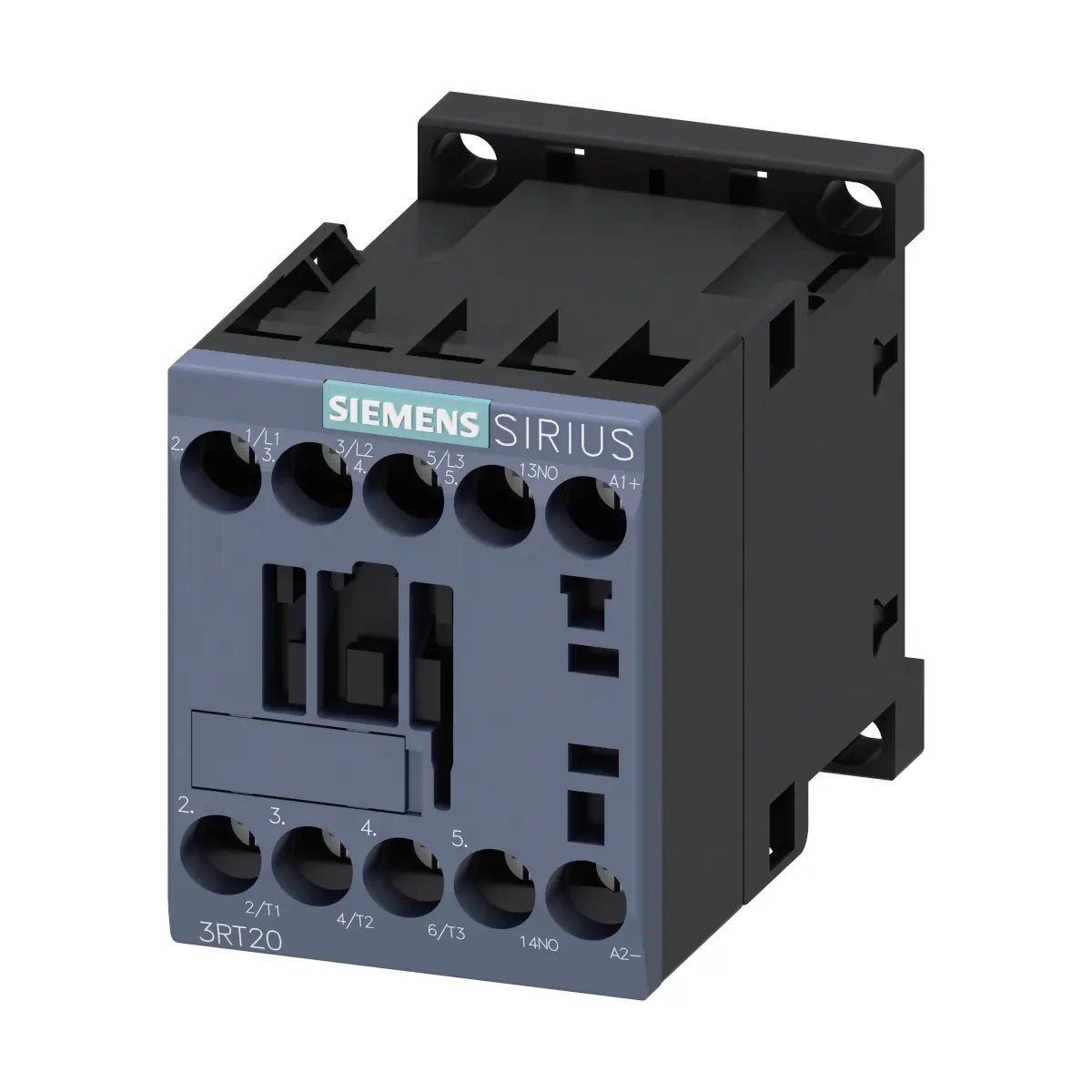

3RT2016-1BB41 Stycznik mocy, AC-3, 9 A, 4 kW / 400 V, 3-biegunowy, DC 24 V, styki pomocnicze: 1 NO, przyłącze śrubowe, wielkość: S00

3RT2016-1BB41 to stycznik mocy Siemens SIRIUS (seria 3RT2) w wielkości S00, przeznaczony do załączania i sterowania obciążeniami w obwodach głównych 3‑fazowych. Posiada 3 bieguny (3 tory prądowe) oraz 1 styk pomocniczy NO. Wykonanie z cewką DC 24 V i przyłączami śrubowymi sprawdza się w typowych układach sterowania i automatyki, m.in. dla pracy w kategorii AC‑3 / AC‑3e: 9 A oraz do 4 kW przy 400 V.

Najważniejsze cechy

• Producent / linia: Siemens SIRIUS
• Model: 3RT2016-1BB41
• Typ produktu: stycznik mocy (oznaczenie typu produktu: 3RT2)
• Wielkość: S00
• Liczba biegunów (obwód główny): 3
• Kategoria użytkowania (obwód główny): AC‑3e / AC‑3
• Prąd roboczy AC‑3 / AC‑3e: 9 A (400 V)
• Moc robocza AC‑3 / AC‑3e: 4 kW (400 V)
• Napięcie sterowania (cewka): DC 24 V
• Zestyki pomocnicze wbudowane: 1 NO (bezzwłoczny)
• Przyłącza: śrubowe (obwód główny, pomocniczy i cewka)
• Stopień ochrony (strona czołowa): IP20
• Masa netto: 294 g

Zastosowanie

Stycznik 3RT2016-1BB41 jest przeznaczony do łączenia obwodów w aplikacjach przemysłowych. Parametry dla obwodu głównego obejmują m.in.:

• AC‑3 / AC‑3e: 9 A przy 400 V (moc do 4 kW przy 400 V),
• AC‑1: 22 A przy 400 V (40°C) oraz 22 A do 690 V (40°C); 20 A do 690 V (60°C),
• AC‑4: 8,5 A przy 400 V.

Obwód sterowania (cewka DC 24 V)

• Rodzaj napięcia sterującego: DC
• Napięcie znamionowe cewki: 24 V DC
• Zakres pracy (współczynnik): 0,8 … 1,1
• Moc zamykania cewki: 4 W
• Moc trzymania cewki: 4 W
• Zwłoka zamknięcia: 30 … 100 ms
• Zwłoka otwarcia: 7 … 13 ms
• Czas trwania łuku: 10 … 15 ms
• Wersja sterowania: Standard A1 – A2 (A1: +)

Obwód główny – parametry elektryczne

• Napięcie robocze (AC‑3 / AC‑3e): do 690 V
• Napięcie izolacji (obwód główny, stopień zanieczyszczenia 3): 690 V
• Wytrzymałość na napięcie udarowe (obwód główny): 6 kV
• Maks. dopuszczalne napięcie dla bezpiecznej izolacji między cewką a stykami głównymi (EN 60947‑1): 400 V
• Prąd roboczy AC‑3: 9 A (400 V), 7,7 A (500 V), 6,7 A (690 V)
• Prąd roboczy AC‑3e: 9 A (400 V), 7,7 A (500 V), 6,7 A (690 V)
• Moc robocza AC‑3 / AC‑3e: 2,2 kW (230 V), 4 kW (400 V), 4 kW (500 V), 5,5 kW (690 V)
• Prąd krótkotrwały wytrzymywany (do 40°C, urządzenie nierozgrzane): 155 A (1 s), 111 A (5 s), 86 A (10 s), 66 A (30 s), 55 A (60 s)

Zestyki pomocnicze

• Konfiguracja: 1 NO (bezzwłoczny)
• Prąd roboczy AC‑12 (maks.): 10 A
• Prąd roboczy AC‑15: 10 A (230 V), 3 A (400 V), 2 A (500 V), 1 A (690 V)
• Prąd roboczy DC‑12: 10 A (24 V), 6 A (48–60 V), 3 A (110 V), 2 A (125 V), 1 A (220 V), 0,15 A (600 V)
• Prąd roboczy DC‑13: 10 A (24 V), 2 A (48–60 V), 1 A (110 V), 0,9 A (125 V), 0,3 A (220 V), 0,1 A (600 V)
• Niezawodność styku: 1 awaria styku na 100 milionów (17 V, 1 mA)

Podłączenie i zaciski

• Obwód główny: przyłącze śrubowe (zaciski m.in. 1/L1, 3/L2, 5/L3 oraz 2/T1, 4/T2, 6/T3)
• Cewka: przyłącze śrubowe (A1 (+), A2)
• Styk pomocniczy: 1 NO (13–14), przyłącze śrubowe
• Przekrój przewodów – obwód główny: jedno- lub wielożyłowy 0,5 … 4 mm²; linka z tulejką 0,5 … 2,5 mm² (AWG 20 … 12)
• Przekrój przewodów – obwód pomocniczy: jedno- lub wielożyłowy 0,5 … 4 mm²; linka z tulejką 0,5 … 2,5 mm² (AWG 20 … 12)

Montaż i wymiary

• Rodzaj montażu: zatrzaskowy na szynie montażowej 35 mm (DIN EN 60715) oraz mocowanie śrubowe
• Montaż szeregowy: tak
• Pozycja montażowa: obrót o +/-180° na pionowej powierzchni; wychylenie do przodu/tyłu o +/-22,5°
• Wymiary (wys. × szer. × gł.): 58 × 45 × 73 mm
• Odstępy przy montażu szeregowym: przód 10 mm, góra 10 mm, dół 10 mm, boki 0 mm

Warunki środowiskowe i trwałość

• Temperatura otoczenia (praca): -25 … +60°C
• Temperatura (magazynowanie): -55 … +80°C
• Wilgotność względna: min. 10%; maks. 95% przy 55°C (wg IEC 60068-2-30)
• Maks. wysokość montażu: 2000 m n.p.m.
• Żywotność mechaniczna (typowo): 30 000 000 cykli łączeniowych
• Maks. okres użytkowania: 20 lat

Funkcje związane z bezpieczeństwem (dane producenta)

• Styk lustrzany (IEC 60947-4-1): tak (Z 3RH29)
• Nadaje się do funkcji bezpieczeństwa: tak
• Możliwość zastosowania „bezpieczne wyłączanie”: tak
• Wartość B10: 1 000 000
• Współczynnik awarii (FIT): 100 FIT

Podsumowanie

Siemens 3RT2016-1BB41 to stycznik mocy SIRIUS w rozmiarze S00 z cewką 24 V DC, przeznaczony do obwodów 3‑fazowych z parametrami AC‑3/AC‑3e: 9 A oraz mocą do 4 kW przy 400 V. Przyłącza śrubowe, wbudowany styk pomocniczy 1 NO, kompaktowe wymiary i montaż na szynie 35 mm czynią go praktycznym wyborem do szaf sterowniczych i układów automatyki.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla aparatury SIRIUS 3RT / 3RT2, zależnie od wykonania: CE / EG-Konf. / deklaracja zgodności UE, UKCA, UL, CCC, KC, EAC, RCM, EMV, Type Test Certificates / Test Report, Special Test Certificate, certyfikaty morskie Maritime application, certyfikaty kolejowe Railway, Confirmation, Miscellaneous oraz dokumenty środowiskowe EPD / Environmental Confirmations. Produkt objęty jest deklaracją RoHS.
• Stycznik mocy SIRIUS 3RT przeznaczony jest do łączenia obwodów elektrycznych, w szczególności obwodów silnikowych i obciążeń zgodnych z kategoriami użytkowania podanymi w dokumentacji producenta, m.in. AC-1, AC-3, AC-3e, AC-4, AC-5a, AC-5b, AC-6a oraz odpowiednich zastosowań DC. Stosować wyłącznie zgodnie z przeznaczeniem i parametrami podanymi w dokumentacji producenta.
• Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji, napięciem i częstotliwością cewki, kategorią użytkowania, prądem znamionowym, mocą łączonego obciążenia, liczbą i rodzajem styków pomocniczych oraz wymaganym sposobem podłączenia.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć urządzenie i instalację od zasilania oraz zabezpieczyć przed ponownym załączeniem.
• Instalację, podłączenie, konserwację, demontaż i wycofanie z eksploatacji może wykonywać wyłącznie uprawniony, wykwalifikowany elektryk, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować uszkodzenie urządzenia, przegrzewanie, sklejanie styków, nieprawidłowe działanie układu sterowania albo brak prawidłowego załączania lub wyłączania obciążenia.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia roboczego, napięcia izolacji, wytrzymałości udarowej, prądu znamionowego, kategorii użytkowania, mocy łączonego silnika lub obciążenia, częstotliwości łączeń, temperatury otoczenia, wilgotności oraz dopuszczalnej wysokości montażu.
• Cewkę stycznika zasilać wyłącznie napięciem i rodzajem prądu zgodnym z wykonaniem urządzenia, np. AC 24 V, AC 230 V lub DC 24 V, zgodnie z oznaczeniem produktu i dokumentacją producenta.
• Aparat ma stopień ochrony IP20 od strony czołowej i ochronę przed dotykiem palcem przy prostopadłym dotknięciu od przodu. Urządzenie należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Stycznik należy montować wyłącznie w sposób przewidziany przez producenta, na szynie montażowej lub za pomocą śrub, zależnie od wykonania. Przed uruchomieniem należy sprawdzić prawidłowe osadzenie aparatu, stabilność mocowania, zgodność połączeń oraz poprawność działania obwodu sterowania.
• Nie używać narzędzi do wymuszania pracy mechanizmu ani do obsługi elementów aparatu w sposób nieprzewidziany w instrukcji. Może to spowodować uszkodzenie urządzenia lub zagrożenie porażeniem elektrycznym.
• Obwód główny i obwód pomocniczy należy zabezpieczyć przed zwarciem zgodnie z dokumentacją producenta oraz zasadami koordynacji zabezpieczeń. Stosować wyłącznie zabezpieczenia, przekroje przewodów i akcesoria przewidziane dla danego wykonania aparatu.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz momenty dokręcania zacisków określone przez producenta. Nieprawidłowe podłączenie lub dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu albo zagrożenie pożarowe.
• W przypadku stosowania dodatkowych bloków styków pomocniczych, modułów przeciwprzepięciowych, bloków elektronicznych lub innych akcesoriów należy używać wyłącznie elementów kompatybilnych wskazanych przez producenta i montować je zgodnie z instrukcją.
• W przypadku zastosowań związanych z bezpieczeństwem należy uwzględnić dane podane przez producenta, w tym styk lustrzany zgodnie z IEC 60947-4-1 w określonej konfiguracji z odpowiednim blokiem styków pomocniczych, brak deklarowanego wymuszonego otwarcia zgodnie z IEC 60947-5-1 dla wskazanych wykonań oraz wymagania dotyczące okresu użytkowania i kontroli zużycia.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, śladów przegrzania, nadpalenia, zużycia styków, nietypowego dźwięku pracy cewki lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
