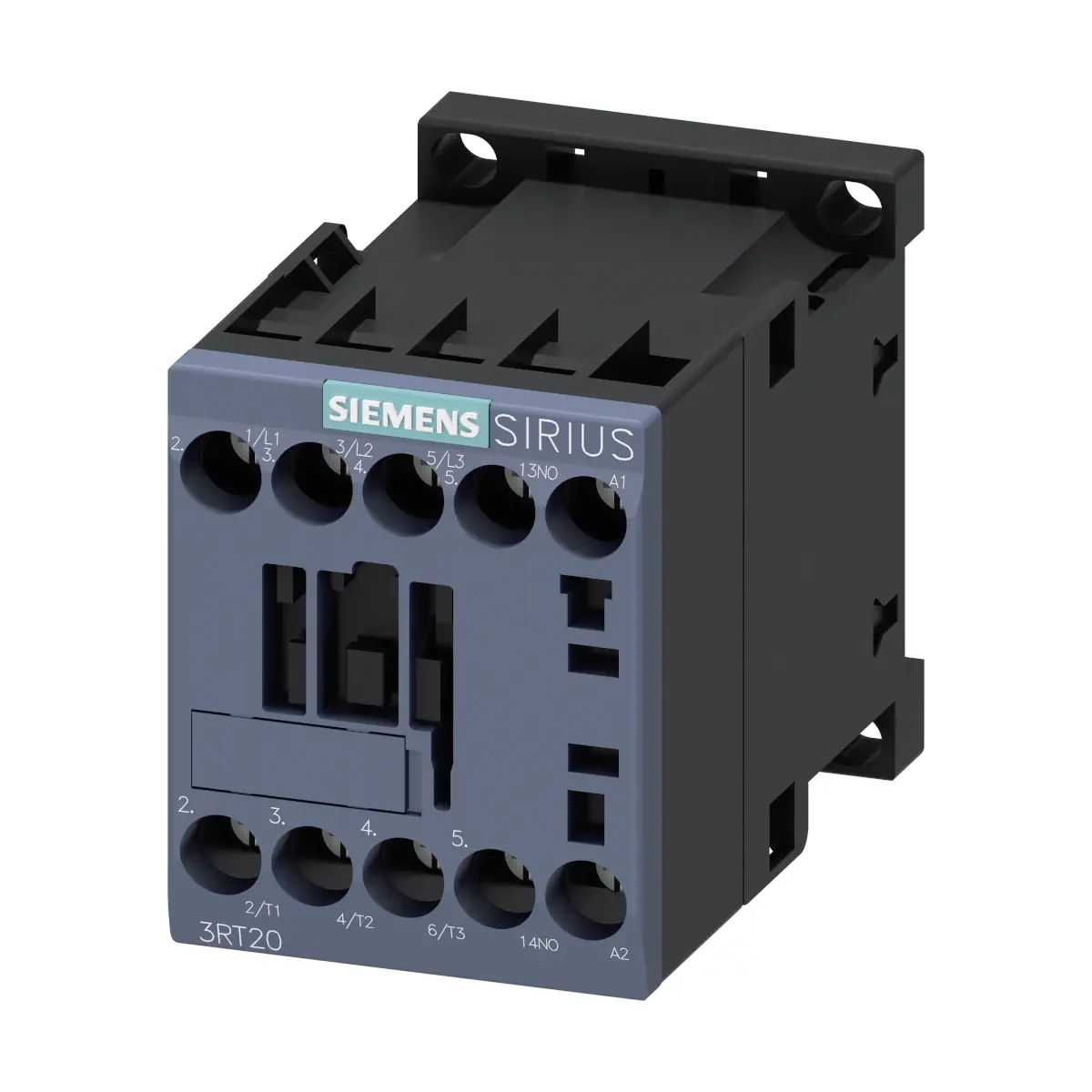

3RT2017-1AB01 Stycznik mocy, AC-3, 12 A, 5,5 kW / 400 V, 3-biegunowy, AC 24 V, 50/60 Hz, styki pomocnicze: 1 NO, przyłącze śrubowe, wielkość: S00

3RT2017-1AB01 to stycznik mocy z rodziny Siemens SIRIUS (seria 3RT2), w wielkości S00, przeznaczony do łączenia obciążeń w kategorii AC-3e/AC-3. Wersja ta oferuje 3 tory główne (3 NO) oraz 1 zestyk pomocniczy NO, a cewka sterująca zasilana jest napięciem AC 24 V, 50/60 Hz. Stycznik wykonano z przyłączami śrubowymi, co ułatwia standardowy montaż w szafach sterowniczych.

Najważniejsze cechy

• Producent / seria: Siemens SIRIUS
• Model: 3RT2017-1AB01
• Typ produktu: stycznik mocy (3RT2)
• Wielkość: S00
• Tory główne: 3-biegunowy, 3 zestyki główne zwierne (3 NO)
• Zestyki pomocnicze (wbudowane): 1 NO
• Sterowanie cewki: AC 24 V, 50/60 Hz (zaciski A1–A2)
• Przyłącza: śrubowe (obwód główny, pomocniczy i cewka)

Zastosowanie i parametry pracy (AC)

Stycznik 3RT2017-1AB01 jest przeznaczony do łączenia obciążeń w układach sterowania, w tym do pracy z silnikami w typowych aplikacjach przemysłowych.

• Kategoria AC-3 / AC-3e (prąd roboczy): 12 A (przy 400 V)
• Moc robocza AC-3 / AC-3e: 5,5 kW (przy 400 V)
• Napięcie robocze (AC-3 / AC-3e): do 690 V
• Prąd roboczy AC-1: 22 A (do 690 V, 40°C); 20 A (do 690 V, 60°C)
• Prąd roboczy AC-4 (400 V): 8,5 A

Obwód sterowania – cewka AC 24 V

• Rodzaj napięcia sterującego: AC
• Napięcie znamionowe cewki: 24 V (50/60 Hz)
• Zakres roboczy (współczynnik): 0,8…1,1 (50 Hz); 0,85…1,1 (60 Hz)
• Pobór mocy cewki (zamykanie): 37 VA (50 Hz); 33 VA (60 Hz)
• Pozorna moc trzymania: 5,7 VA (50 Hz); 4,4 VA (60 Hz)
• Zwłoka zamknięcia: 9…35 ms
• Zwłoka otwarcia: 4…15 ms
• Czas trwania łuku: 10…15 ms

Zestyki pomocnicze – dane

• Konfiguracja: 1 NO (bezzwłoczny)
• AC-12 (max): 10 A
• AC-15: 10 A (230 V); 3 A (400 V); 2 A (500 V); 1 A (690 V)
• Niezawodność styku: 1 awaria styku na 100 milionów (17 V, 1 mA)

Montaż i wymiary

• Rodzaj montażu: zatrzask na szynie 35 mm wg DIN EN 60715 (montaż szeregowy: tak)
• Pozycja montażowa: obrót o +/-180° na pionowej powierzchni; wychylenie do przodu/tyłu o +/-22,5°
• Wymiary (W × S × G): 58 mm × 45 mm × 73 mm
• Wysokość montażu: do 2000 m n.p.m.
• Masa netto: 229 g

Przyłącza i przekroje przewodów

• Typ zacisków: przyłącze śrubowe (tory główne, pomocnicze, cewka)
• Przekrój przewodów – styki główne: jedno- lub wielożyłowy 0,5…4 mm²; linka z tulejką 0,5…2,5 mm²
• Przekrój przewodów – styki pomocnicze: jedno- lub wielożyłowy 0,5…4 mm²; linka z tulejką 0,5…2,5 mm²
• Zakres AWG (główne i pomocnicze): 20…12

Warunki środowiskowe i ochrona

• Temperatura pracy: -25…+60 °C
• Temperatura składowania: -55…+80 °C
• Wilgotność względna: min. 10%; do 95% przy 55 °C (wg IEC 60068-2-30)
• Stopień ochrony (strona czołowa): IP20 (wg IEC 60529)

Parametry izolacji i trwałość

• Napięcie izolacji (obwód główny i pomocniczy, stopień zanieczyszczenia 3): 690 V
• Wytrzymałość na napięcie udarowe (obwód główny i pomocniczy): 6 kV
• Maks. dopuszczalne napięcie dla bezpiecznej izolacji między cewką a stykami głównymi (EN 60947-1): 400 V
• Żywotność mechaniczna stycznika (typowo): 30 000 000 cykli łączeniowych
• Strata mocy (AC, stan rozgrzany): 1,5 W (0,5 W na biegun)

Podsumowanie

Siemens 3RT2017-1AB01 to kompaktowy stycznik mocy SIRIUS w wielkości S00, z cewką AC 24 V i 3 torami głównymi (3 NO), przeznaczony do pracy w AC-3e/AC-3 z prądem 12 A oraz mocą silnika do 5,5 kW / 400 V. Przyłącza śrubowe, montaż na szynie DIN 35 mm, wbudowany 1 NO oraz parametry izolacji do 690 V czynią go uniwersalnym elementem sterowania w rozdzielnicach i układach automatyki.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla aparatury SIRIUS 3RT / 3RT2, zależnie od wykonania: CE / EG-Konf. / deklaracja zgodności UE, UKCA, UL, CCC, KC, EAC, RCM, EMV, Type Test Certificates / Test Report, Special Test Certificate, certyfikaty morskie Maritime application, certyfikaty kolejowe Railway, Confirmation, Miscellaneous oraz dokumenty środowiskowe EPD / Environmental Confirmations. Produkt objęty jest deklaracją RoHS.
• Stycznik mocy SIRIUS 3RT przeznaczony jest do łączenia obwodów elektrycznych, w szczególności obwodów silnikowych i obciążeń zgodnych z kategoriami użytkowania podanymi w dokumentacji producenta, m.in. AC-1, AC-3, AC-3e, AC-4, AC-5a, AC-5b, AC-6a oraz odpowiednich zastosowań DC. Stosować wyłącznie zgodnie z przeznaczeniem i parametrami podanymi w dokumentacji producenta.
• Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji, napięciem i częstotliwością cewki, kategorią użytkowania, prądem znamionowym, mocą łączonego obciążenia, liczbą i rodzajem styków pomocniczych oraz wymaganym sposobem podłączenia.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć urządzenie i instalację od zasilania oraz zabezpieczyć przed ponownym załączeniem.
• Instalację, podłączenie, konserwację, demontaż i wycofanie z eksploatacji może wykonywać wyłącznie uprawniony, wykwalifikowany elektryk, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować uszkodzenie urządzenia, przegrzewanie, sklejanie styków, nieprawidłowe działanie układu sterowania albo brak prawidłowego załączania lub wyłączania obciążenia.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia roboczego, napięcia izolacji, wytrzymałości udarowej, prądu znamionowego, kategorii użytkowania, mocy łączonego silnika lub obciążenia, częstotliwości łączeń, temperatury otoczenia, wilgotności oraz dopuszczalnej wysokości montażu.
• Cewkę stycznika zasilać wyłącznie napięciem i rodzajem prądu zgodnym z wykonaniem urządzenia, np. AC 24 V, AC 230 V lub DC 24 V, zgodnie z oznaczeniem produktu i dokumentacją producenta.
• Aparat ma stopień ochrony IP20 od strony czołowej i ochronę przed dotykiem palcem przy prostopadłym dotknięciu od przodu. Urządzenie należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Stycznik należy montować wyłącznie w sposób przewidziany przez producenta, na szynie montażowej lub za pomocą śrub, zależnie od wykonania. Przed uruchomieniem należy sprawdzić prawidłowe osadzenie aparatu, stabilność mocowania, zgodność połączeń oraz poprawność działania obwodu sterowania.
• Nie używać narzędzi do wymuszania pracy mechanizmu ani do obsługi elementów aparatu w sposób nieprzewidziany w instrukcji. Może to spowodować uszkodzenie urządzenia lub zagrożenie porażeniem elektrycznym.
• Obwód główny i obwód pomocniczy należy zabezpieczyć przed zwarciem zgodnie z dokumentacją producenta oraz zasadami koordynacji zabezpieczeń. Stosować wyłącznie zabezpieczenia, przekroje przewodów i akcesoria przewidziane dla danego wykonania aparatu.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz momenty dokręcania zacisków określone przez producenta. Nieprawidłowe podłączenie lub dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu albo zagrożenie pożarowe.
• W przypadku stosowania dodatkowych bloków styków pomocniczych, modułów przeciwprzepięciowych, bloków elektronicznych lub innych akcesoriów należy używać wyłącznie elementów kompatybilnych wskazanych przez producenta i montować je zgodnie z instrukcją.
• W przypadku zastosowań związanych z bezpieczeństwem należy uwzględnić dane podane przez producenta, w tym styk lustrzany zgodnie z IEC 60947-4-1 w określonej konfiguracji z odpowiednim blokiem styków pomocniczych, brak deklarowanego wymuszonego otwarcia zgodnie z IEC 60947-5-1 dla wskazanych wykonań oraz wymagania dotyczące okresu użytkowania i kontroli zużycia.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, śladów przegrzania, nadpalenia, zużycia styków, nietypowego dźwięku pracy cewki lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
