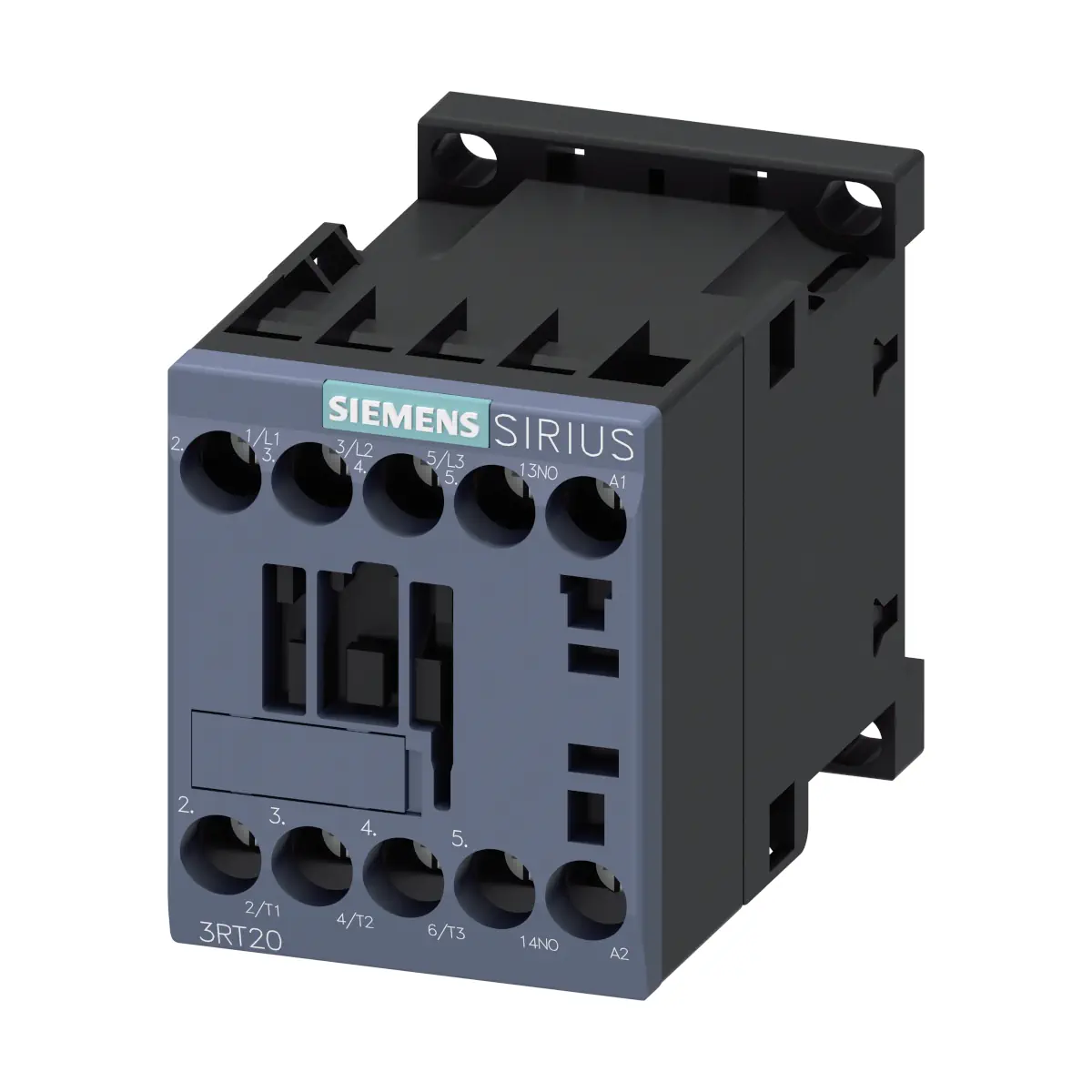

3RT2017-1AP01 Stycznik mocy, AC-3, 12 A, 5,5 kW / 400 V, 3-biegunowy, AC 230 V, 50/60 Hz, styki pomocnicze: 1 NO, przyłącze śrubowe, wielkość: S00

3RT2017-1AP01 to kompaktowy stycznik mocy Siemens SIRIUS (seria 3RT2) w wielkości S00, przeznaczony do łączenia obwodów w kategoriach AC-3e/AC-3. Stycznik oferuje prąd roboczy 12 A oraz moc silnika do 5,5 kW / 400 V i posiada 3 bieguny (3 styki główne NO). Wersja ta ma cewkę AC 230 V, 50/60 Hz, wbudowany styk pomocniczy 1 NO oraz przyłącza śrubowe.

Najważniejsze cechy

• Producent: Siemens
• Nazwa markowa: SIRIUS
• Model: 3RT2017-1AP01
• Typ produktu: stycznik mocy (oznaczenie typu: 3RT2)
• Wielkość stycznika: S00
• Liczba biegunów (obwód główny): 3
• Styki główne: 3 NO
• Styki pomocnicze: 1 NO (bezzwłoczny)
• Napięcie cewki (sterowanie): AC 230 V, 50/60 Hz
• Prąd roboczy (AC-3 / AC-3e): 12 A (przy 400 V)
• Moc silnika (AC-3 / AC-3e): 5,5 kW (przy 400 V)
• Przyłącza: śrubowe (obwód główny, pomocniczy i cewka)
• Stopień ochrony: IP20 (strona czołowa)
• Montaż: zatrzask na szynie 35 mm (DIN EN 60715) / mocowanie śrubowe

Zastosowanie

Stycznik 3RT2017-1AP01 jest przeznaczony do łączenia obwodów mocy, w szczególności do sterowania obciążeniami w kategoriach AC-3e/AC-3. Parametry mocy w AC-3/AC-3e:

• 3 kW przy 230 V
• 5,5 kW przy 400 V
• 5,5 kW przy 500 V
• 5,5 kW przy 690 V

Funkcje i działanie

Obwód główny (moc)

• Napięcie robocze (AC-3 / AC-3e): do 690 V
• Prąd roboczy (AC-3 / AC-3e): 12 A (400 V), 9,2 A (500 V), 6,7 A (690 V)
• Prąd roboczy (AC-1): 22 A (do 690 V, 40°C) oraz 20 A (do 690 V, 60°C)
• Prąd roboczy (AC-4) przy 400 V: 8,5 A

Sterowanie cewką (A1–A2)

• Rodzaj napięcia sterującego: AC
• Napięcie znamionowe cewki: 230 V (50/60 Hz)
• Zakres pracy (współczynnik): 0,8…1,1 (50 Hz) oraz 0,85…1,1 (60 Hz)
• Zwłoka zamknięcia (AC): 9…35 ms
• Zwłoka otwarcia (AC): 4…15 ms
• Czas trwania łuku: 10…15 ms
• Wersja sterowania: Standard A1–A2

Trwałość i odporność

• Żywotność mechaniczna stycznika (typowo): 30 000 000 cykli łączeniowych
• Odporność na wstrząsy (impuls prostokątny, AC): 7,3g / 5 ms oraz 4,7g / 10 ms
• Odporność na wstrząsy (impuls sinusoidalny, AC): 11,4g / 5 ms oraz 7,3g / 10 ms

Podłączenie elektryczne i zaciski

• Obwód główny: przyłącze śrubowe
• Obwód pomocniczy i obwód prądu sterowania: przyłącze śrubowe
• Cewka elektromagnesu: przyłącze śrubowe
• Oznaczenia zacisków (wg schematu): 1/L1, 3/L2, 5/L3 → 2/T1, 4/T2, 6/T3; cewka A1–A2; styk pomocniczy 13–14 (NO)
• Przekrój przewodów – styki główne: jednożyłowy 0,5…4 mm²; wielożyłowy 0,5…4 mm²; linka z tulejką 0,5…2,5 mm²
• Przekrój przewodów – styki pomocnicze: jednożyłowy lub wielożyłowy 0,5…4 mm²; linka z tulejką 0,5…2,5 mm²
• Zakres AWG (styki główne i pomocnicze): 20…12

Dane techniczne

• Napięcie izolacji (obwód główny i pomocniczy), stopień zanieczyszczenia 3: 690 V
• Wytrzymałość na napięcie udarowe (obwód główny i pomocniczy): 6 kV
• Maks. dopuszczalne napięcie dla bezpiecznej izolacji (między cewką a stykami głównymi): 400 V
• Strata mocy przy prądzie znamionowym (AC, stan rozgrzany): 1,5 W (0,5 W na biegun)
• Pobór mocy cewki (AC): 37 VA (50 Hz) / 33 VA (60 Hz)
• Pozorna moc trzymania cewki (AC): 5,7 VA (50 Hz) / 4,4 VA (60 Hz)
• Częstotliwość załączania w trybie jałowym (AC): 10 000 1/h
• Maks. częstotliwość przełączania: AC-1 1 000 1/h; AC-3 750 1/h; AC-3e 750 1/h; AC-4 250 1/h
• Temperatura otoczenia (praca): -25…+60 °C
• Temperatura magazynowania: -55…+80 °C
• Wilgotność względna: min. 10%; maks. 95% przy 55°C (wg IEC 60068-2-30)
• Maks. wysokość montażu: 2 000 m n.p.m.
• Masa netto: 233 g

Montaż i wymiary

• Rodzaj montażu: zatrzask na szynie montażowej 35 mm wg DIN EN 60715 / mocowanie śrubowe
• Montaż szeregowy: tak
• Pozycja montażowa: obrót o +/-180° na pionowej powierzchni; wychylenie do przodu i do tyłu o +/-22,5°
• Wymiary (W x S x G): 58 mm x 45 mm x 73 mm
• Odstępy przy montażu szeregowym: przód 10 mm; góra 10 mm; dół 10 mm; boki 0 mm

Podsumowanie

Siemens SIRIUS 3RT2017-1AP01 to 3-biegunowy stycznik mocy w rozmiarze S00 z cewką AC 230 V (50/60 Hz) i wbudowanym stykiem pomocniczym 1 NO. Dzięki parametrom 12 A (AC-3/AC-3e) oraz 5,5 kW / 400 V, przyłączom śrubowym, montażowi na szynie 35 mm i trwałości mechanicznej typowo 30 mln cykli sprawdzi się w typowych układach łączeniowych obwodów mocy.
