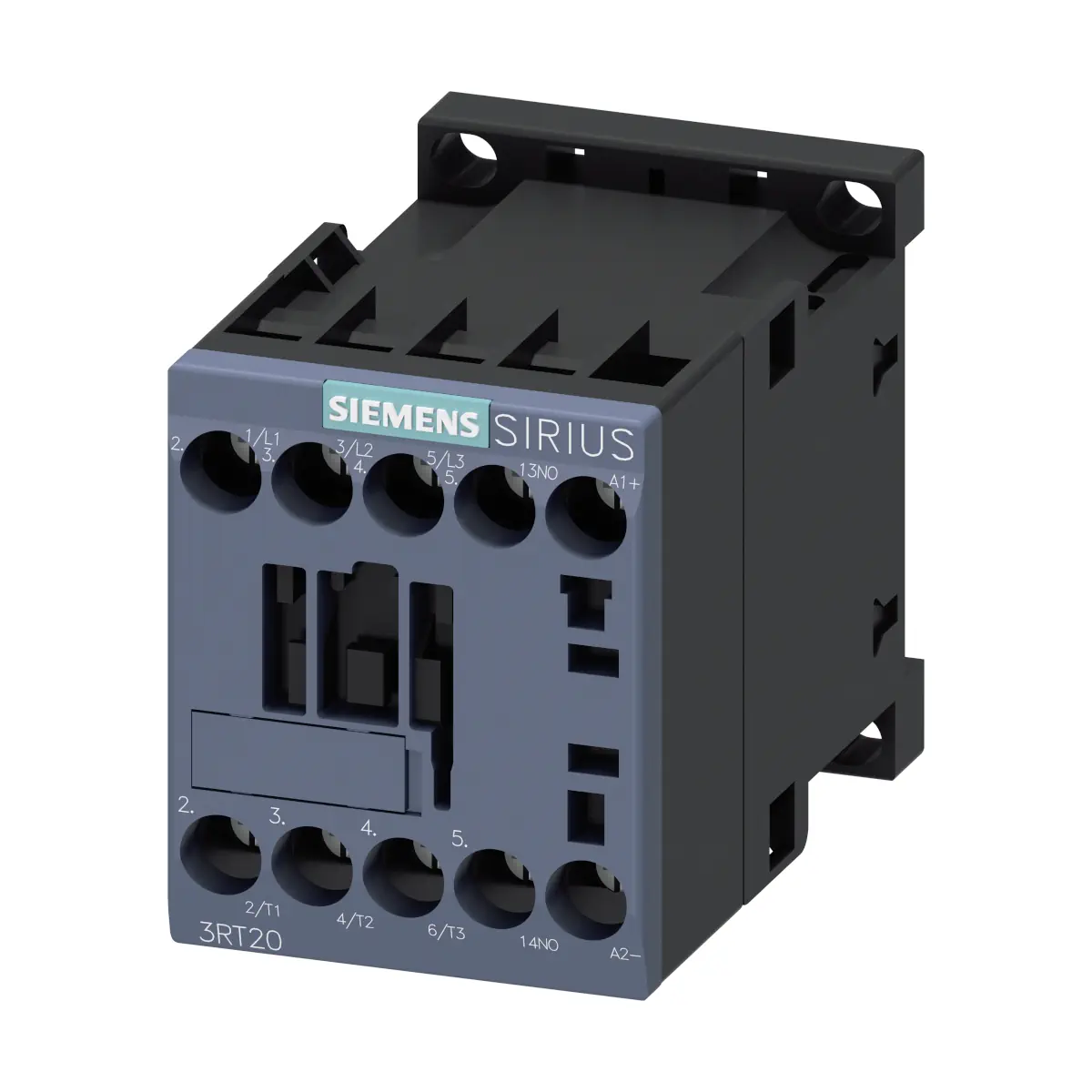

3RT2017-1BB41 Stycznik mocy, AC-3, 12 A, 5,5 kW / 400 V, 3-biegunowy, DC 24 V, styki pomocnicze: 1 NO, przyłącze śrubowe, wielkość: S00

3RT2017-1BB41 to stycznik mocy Siemens SIRIUS (seria 3RT2) w wielkości S00, przeznaczony do łączenia obwodów w kategoriach AC-3e/AC-3. Jest to wersja 3-biegunowa z cewką DC 24 V (zaciski A1(+) / A2), wyposażona w 1 zestyk pomocniczy NO (13–14) oraz przyłącza śrubowe.

Najważniejsze cechy

• Producent / linia: Siemens SIRIUS
• Model: 3RT2017-1BB41
• Typ produktu: stycznik mocy (oznaczenie typu: 3RT2)
• Wielkość: S00
• Tor główny: 3 bieguny, 3 zestyki główne NO
• Prąd roboczy (AC-3/AC-3e): 12 A przy 400 V (maks. napięcie robocze AC-3/AC-3e: 690 V)
• Moc silnika (AC-3/AC-3e): 5,5 kW przy 400 V (również 5,5 kW przy 500 V i 690 V; 3 kW przy 230 V)
• Cewka sterująca: DC 24 V, wersja standardowa A1–A2
• Zestyki pomocnicze: 1 NO (bezzwłoczny)
• Przyłącza: śrubowe (obwód główny, pomocniczy i cewka)
• Stopień ochrony (strona czołowa): IP20
• Wymiary (W × S × G): 58 × 45 × 73 mm
• Masa netto: 291 g
• Temperatura otoczenia (praca): -25…+60 °C
• Wysokość montażu: do 2000 m n.p.m.

Zastosowanie

3RT2017-1BB41 jest przeznaczony do łączenia obciążeń w kategoriach użytkowania AC-3e/AC-3, m.in. dla zastosowań silnikowych do 5,5 kW / 400 V. Parametry prądowe dla wybranych kategorii:

• AC-3 / AC-3e: 12 A (400 V), 9,2 A (500 V), 6,7 A (690 V)
• AC-1: 22 A (400 V, 40 °C) / 22 A (do 690 V, 40 °C) / 20 A (do 690 V, 60 °C)
• AC-4 (400 V): 8,5 A

Sterowanie (cewka) i dynamika łączenia

• Napięcie sterujące: DC 24 V
• Zakres roboczy cewki (DC): 0,8…1,1 wartości znamionowej
• Moc zamykania cewki (DC): 4 W
• Moc trzymania cewki (DC): 4 W
• Zwłoka zamknięcia (DC): 30…100 ms
• Zwłoka otwarcia (DC): 7…13 ms
• Czas trwania łuku: 10…15 ms

Trwałość i częstotliwość łączeń

• Żywotność mechaniczna stycznika (typowa): 30 000 000 cykli
• Częstotliwość załączania w trybie jałowym (DC): 10 000 1/h
• Maks. częstotliwość przełączania: AC-1: 1 000 1/h; AC-3 / AC-3e: 750 1/h; AC-4: 250 1/h

Podłączenie elektryczne i zaciski

• Obwód główny (wejście/wyjście): 1/L1, 3/L2, 5/L3 oraz 2/T1, 4/T2, 6/T3
• Cewka: A1(+) oraz A2
• Zestyk pomocniczy NO: 13–14
• Rodzaj przyłącza: przyłącze śrubowe (główne, pomocnicze, cewka)
• Przekroje przewodów – styki główne: jednożyłowy 0,5…4 mm²; wielożyłowy 0,5…4 mm²; linka z tulejką 0,5…2,5 mm² (AWG 20…12)
• Przekroje przewodów – styki pomocnicze: jednożyłowy lub wielożyłowy 0,5…4 mm²; linka z tulejką 0,5…2,5 mm² (AWG 20…12)

Montaż i wymiary

• Montaż szeregowy: tak
• Mocowanie: śrubowe lub zatrzaskowe na szynie 35 mm wg DIN EN 60715
• Pozycja montażowa: obrót o +/-180° na pionowej powierzchni montażowej; wychylenie do przodu i do tyłu o +/-22,5°
• Wymiary (W × S × G): 58 × 45 × 73 mm
• Odstępy przy montażu szeregowym: przód 10 mm, góra 10 mm, dół 10 mm, boki 0 mm
• Odstępy do części uziemionych: przód 10 mm, góra 10 mm, dół 10 mm, boki 6 mm
• Odstępy do części czynnych: przód 10 mm, góra 10 mm, dół 10 mm, boki 6 mm

Dane elektryczne (wybrane)

• Napięcie izolacji (obwód główny i pomocniczy, stopień zanieczyszczenia 3): 690 V
• Wytrzymałość na napięcie udarowe (obwód główny i pomocniczy): 6 kV
• Maks. dopuszczalne napięcie dla bezpiecznej izolacji między cewką a stykami głównymi (EN 60947-1): 400 V
• Strata mocy przy prądzie znamionowym (AC, stan rozgrzany): 1,5 W (0,5 W na biegun)
• Strata mocy bez składowej prądu obciążenia (typowa): 4 W

Bezpieczeństwo i niezawodność (wg danych katalogowych)

• Styk lustrzany wg IEC 60947-4-1: tak (z 3RH29)
• Nadaje się do funkcji bezpieczeństwa: tak
• Możliwość zastosowania bezpieczne wyłączanie: tak
• Okres użytkowania maksymalny: 20 lat
• Wartość B10 (wg SN 31920, z wysokim współczynnikiem przywołania): 1 000 000
• Współczynnik awarii (wg SN 31920, z wysokim współczynnikiem przywołania): 100 FIT
• ISO 13849-1: typ urządzenia 3
• IEC 61508-2: Typ A

Podsumowanie

Siemens SIRIUS 3RT2017-1BB41 to kompaktowy stycznik mocy w wielkości S00, z cewką DC 24 V, 3 torami głównymi NO oraz 1 pomocniczym NO. Parametry 12 A (AC-3/AC-3e) i 5,5 kW / 400 V, przyłącza śrubowe, montaż na szynie DIN 35 mm i wysoka trwałość mechaniczna czynią go sprawdzonym elementem automatyki i sterowania napędami.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla aparatury SIRIUS 3RT / 3RT2, zależnie od wykonania: CE / EG-Konf. / deklaracja zgodności UE, UKCA, UL, CCC, KC, EAC, RCM, EMV, Type Test Certificates / Test Report, Special Test Certificate, certyfikaty morskie Maritime application, certyfikaty kolejowe Railway, Confirmation, Miscellaneous oraz dokumenty środowiskowe EPD / Environmental Confirmations. Produkt objęty jest deklaracją RoHS.
• Stycznik mocy SIRIUS 3RT przeznaczony jest do łączenia obwodów elektrycznych, w szczególności obwodów silnikowych i obciążeń zgodnych z kategoriami użytkowania podanymi w dokumentacji producenta, m.in. AC-1, AC-3, AC-3e, AC-4, AC-5a, AC-5b, AC-6a oraz odpowiednich zastosowań DC. Stosować wyłącznie zgodnie z przeznaczeniem i parametrami podanymi w dokumentacji producenta.
• Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji, napięciem i częstotliwością cewki, kategorią użytkowania, prądem znamionowym, mocą łączonego obciążenia, liczbą i rodzajem styków pomocniczych oraz wymaganym sposobem podłączenia.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć urządzenie i instalację od zasilania oraz zabezpieczyć przed ponownym załączeniem.
• Instalację, podłączenie, konserwację, demontaż i wycofanie z eksploatacji może wykonywać wyłącznie uprawniony, wykwalifikowany elektryk, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować uszkodzenie urządzenia, przegrzewanie, sklejanie styków, nieprawidłowe działanie układu sterowania albo brak prawidłowego załączania lub wyłączania obciążenia.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia roboczego, napięcia izolacji, wytrzymałości udarowej, prądu znamionowego, kategorii użytkowania, mocy łączonego silnika lub obciążenia, częstotliwości łączeń, temperatury otoczenia, wilgotności oraz dopuszczalnej wysokości montażu.
• Cewkę stycznika zasilać wyłącznie napięciem i rodzajem prądu zgodnym z wykonaniem urządzenia, np. AC 24 V, AC 230 V lub DC 24 V, zgodnie z oznaczeniem produktu i dokumentacją producenta.
• Aparat ma stopień ochrony IP20 od strony czołowej i ochronę przed dotykiem palcem przy prostopadłym dotknięciu od przodu. Urządzenie należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Stycznik należy montować wyłącznie w sposób przewidziany przez producenta, na szynie montażowej lub za pomocą śrub, zależnie od wykonania. Przed uruchomieniem należy sprawdzić prawidłowe osadzenie aparatu, stabilność mocowania, zgodność połączeń oraz poprawność działania obwodu sterowania.
• Nie używać narzędzi do wymuszania pracy mechanizmu ani do obsługi elementów aparatu w sposób nieprzewidziany w instrukcji. Może to spowodować uszkodzenie urządzenia lub zagrożenie porażeniem elektrycznym.
• Obwód główny i obwód pomocniczy należy zabezpieczyć przed zwarciem zgodnie z dokumentacją producenta oraz zasadami koordynacji zabezpieczeń. Stosować wyłącznie zabezpieczenia, przekroje przewodów i akcesoria przewidziane dla danego wykonania aparatu.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz momenty dokręcania zacisków określone przez producenta. Nieprawidłowe podłączenie lub dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu albo zagrożenie pożarowe.
• W przypadku stosowania dodatkowych bloków styków pomocniczych, modułów przeciwprzepięciowych, bloków elektronicznych lub innych akcesoriów należy używać wyłącznie elementów kompatybilnych wskazanych przez producenta i montować je zgodnie z instrukcją.
• W przypadku zastosowań związanych z bezpieczeństwem należy uwzględnić dane podane przez producenta, w tym styk lustrzany zgodnie z IEC 60947-4-1 w określonej konfiguracji z odpowiednim blokiem styków pomocniczych, brak deklarowanego wymuszonego otwarcia zgodnie z IEC 60947-5-1 dla wskazanych wykonań oraz wymagania dotyczące okresu użytkowania i kontroli zużycia.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, śladów przegrzania, nadpalenia, zużycia styków, nietypowego dźwięku pracy cewki lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
