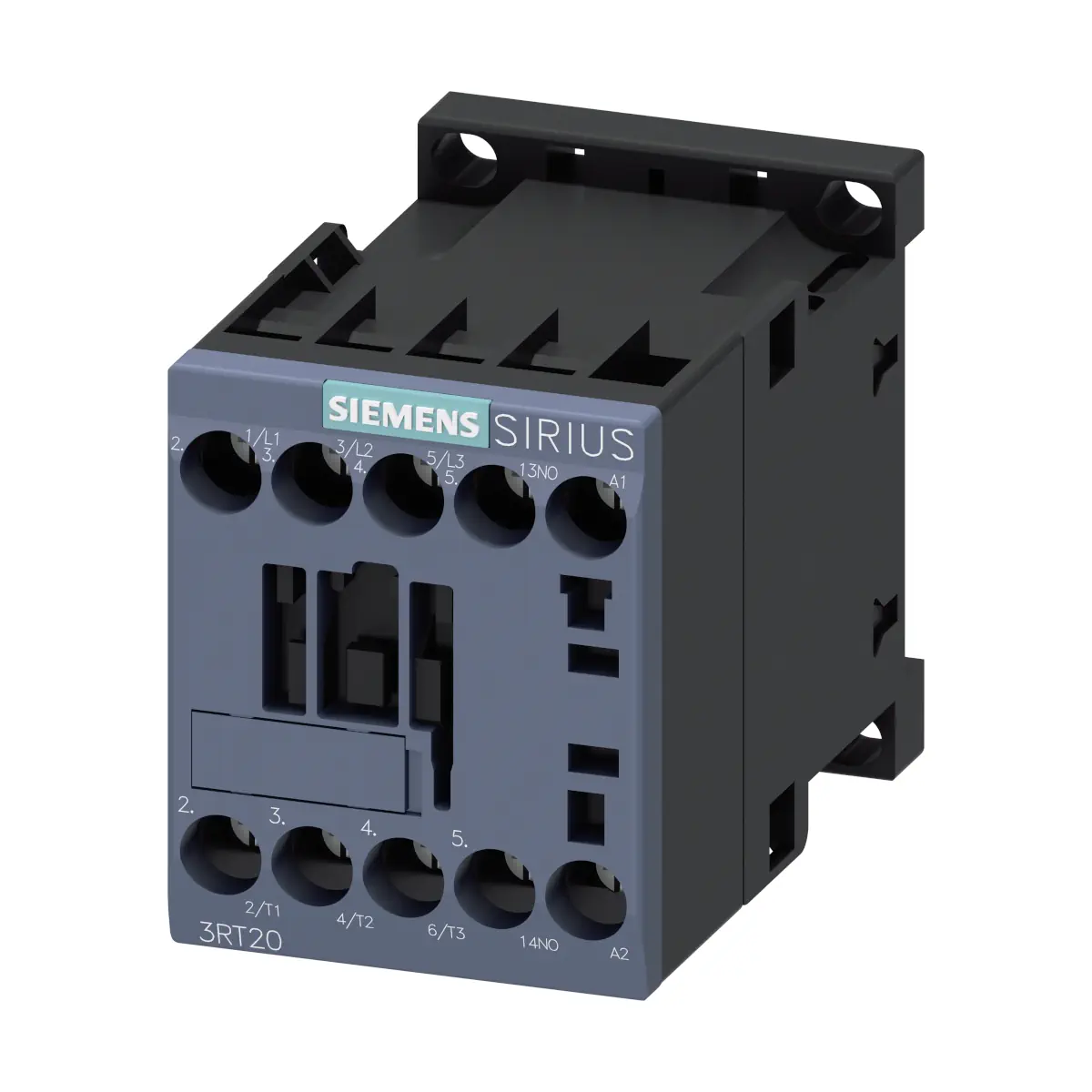

3RT2018-1AB01 Stycznik mocy, AC-3, 16 A, 7,5 kW / 400 V, 3-biegunowy, AC 24 V, 50/60 Hz, styki pomocnicze: 1 NO, przyłącze śrubowe, wielkość: S00

3RT2018-1AB01 to kompaktowy stycznik mocy Siemens SIRIUS (seria 3RT2) w wielkości S00, przeznaczony do załączania obciążeń w kategorii AC-3e/AC-3. Stycznik jest 3-biegunowy, ma prąd znamionowy 16 A oraz moc silnika do 7,5 kW / 400 V. Wersja z cewką AC 24 V, 50/60 Hz i z wbudowanym stykiem pomocniczym 1 NO wyposażona jest w przyłącza śrubowe dla obwodu głównego, pomocniczego oraz cewki.

Najważniejsze cechy

• Producent / seria: Siemens SIRIUS
• Model: 3RT2018-1AB01
• Typ produktu: stycznik mocy (oznaczenie typu: 3RT2)
• Wielkość stycznika: S00
• Liczba biegunów (obwód główny): 3
• Kategoria użytkowania: AC-3e / AC-3
• Prąd roboczy (AC-3/AC-3e): 16 A przy 400 V
• Moc silnika (AC-3/AC-3e): 7,5 kW przy 400 V
• Napięcie cewki: AC 24 V, 50/60 Hz (A1–A2)
• Zestyki pomocnicze: 1 NO (bezzwłoczny)
• Rodzaj przyłącza: śrubowe (obwód główny, pomocniczy, cewka)
• Montaż: zatrzask na szynie 35 mm (DIN EN 60715) lub mocowanie śrubowe
• Stopień ochrony (od strony czołowej): IP20
• Masa: 0,23 kg

Zastosowanie

3RT2018-1AB01 jest przeznaczony do sterowania i załączania obwodów mocy, w tym silników trójfazowych w kategoriach AC-3e/AC-3, w typowych układach automatyki i sterowania napędami. Dzięki kompaktowej wielkości S00 sprawdza się w rozdzielnicach i szafach sterowniczych, gdzie liczy się oszczędność miejsca.

Obwód główny – parametry pracy

• Liczba styków głównych: 3 zestyki zwierne (3 NO), 0 rozwiernych
• Napięcie robocze (AC-3 / AC-3e): do 690 V
• Prąd roboczy (AC-1): 22 A (do 690 V, 40°C); 20 A (do 690 V, 60°C)
• Prąd roboczy (AC-3 / AC-3e): 16 A (400 V), 12,4 A (500 V), 8,9 A (690 V)
• Prąd roboczy (AC-4, 400 V): 11,5 A
• Moc robocza (AC-3 / AC-3e): 4 kW (230 V), 7,5 kW (400/500/690 V)

Obwód sterowniczy (cewka) – działanie i pobór

• Rodzaj napięcia sterującego: AC
• Napięcie znamionowe cewki: 24 V (50/60 Hz)
• Zakres pracy cewki: 0,8…1,1 (50 Hz) oraz 0,85…1,1 (60 Hz)
• Pobór mocy cewki: 37 VA (50 Hz) / 33 VA (60 Hz)
• Pozorna moc trzymania: 5,7 VA (50 Hz) / 4,4 VA (60 Hz)
• Zwłoka zamknięcia: 9…35 ms
• Zwłoka otwarcia: 4…15 ms
• Czas trwania łuku: 10…15 ms
• Wersja sterowania: Standard A1–A2

Obwód pomocniczy

• Zestyki pomocnicze bezzwłoczne: 1 NO
• Prąd roboczy (AC-12) maks.: 10 A
• Prąd roboczy (AC-15): 10 A (230 V), 3 A (400 V), 2 A (500 V), 1 A (690 V)
• Niezawodność styku: 1 awaria styku na 100 milionów (17 V, 1 mA)

Podłączenie elektryczne i zaciski

• Obwód główny: przyłącze śrubowe
• Obwód pomocniczy i sterowania: przyłącze śrubowe
• Cewka elektromagnesu: przyłącze śrubowe
• Przekroje przewodów – styki główne: jednodrut / wielodrut 0,5…4 mm²; linka z tulejką 0,5…2,5 mm²
• Przekroje przewodów – styki pomocnicze: jednodrut / wielodrut 0,5…4 mm²; linka z tulejką 0,5…2,5 mm²
• Zakres AWG (główne i pomocnicze): 20…12

Montaż i wymiary

• Rodzaj montażu: zatrzask na szynie 35 mm (DIN EN 60715) lub mocowanie śrubowe
• Montaż szeregowy: tak
• Pozycja montażowa: obrót o +/-180° na pionowej powierzchni; wychylenie do przodu/tyłu o +/-22,5°
• Wymiary (W × S × G): 58 mm × 45 mm × 73 mm
• Zalecane odstępy przy montażu szeregowym: przód 10 mm, góra 10 mm, dół 10 mm, boki 0 mm

Warunki środowiskowe

• Temperatura otoczenia (praca): -25…+60 °C
• Temperatura magazynowania: -55…+80 °C
• Wilgotność względna: min. 10%; max. 95% przy 55 °C (wg IEC 60068-2-30)
• Maks. wysokość montażu: 2000 m n.p.m.

Dane izolacyjne i trwałość

• Napięcie izolacji (obwód główny/pomocniczy, stopień zanieczyszczenia 3): 690 V
• Wytrzymałość na napięcie udarowe (główny/pomocniczy): 6 kV
• Maks. dopuszczalne napięcie dla bezpiecznej izolacji cewka–styki główne (EN 60947-1): 400 V
• Żywotność mechaniczna (typowa): 30 000 000 cykli łączeniowych

Funkcje związane z bezpieczeństwem

• Styk lustrzany wg IEC 60947-4-1: tak (Z 3RH29)
• Nadaje się do funkcji bezpieczeństwa: tak
• Możliwość zastosowania – bezpieczne wyłączanie: tak
• Maksymalny okres użytkowania: 20 lat
• ISO 13849-1: typ urządzenia 3
• IEC 61508-2: Typ A

Podsumowanie

Siemens SIRIUS 3RT2018-1AB01 to solidny stycznik mocy wielkości S00 do sterowania obciążeniami w AC-3e/AC-3, z parametrami 16 A i 7,5 kW / 400 V. Cewka AC 24 V (50/60 Hz), wbudowany styk pomocniczy 1 NO, przyłącza śrubowe oraz możliwość montażu na szynie DIN 35 mm czynią go praktycznym wyborem do kompaktowych i niezawodnych układów sterowania napędami.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla aparatury SIRIUS 3RT / 3RT2, zależnie od wykonania: CE / EG-Konf. / deklaracja zgodności UE, UKCA, UL, CCC, KC, EAC, RCM, EMV, Type Test Certificates / Test Report, Special Test Certificate, certyfikaty morskie Maritime application, certyfikaty kolejowe Railway, Confirmation, Miscellaneous oraz dokumenty środowiskowe EPD / Environmental Confirmations. Produkt objęty jest deklaracją RoHS.
• Stycznik mocy SIRIUS 3RT przeznaczony jest do łączenia obwodów elektrycznych, w szczególności obwodów silnikowych i obciążeń zgodnych z kategoriami użytkowania podanymi w dokumentacji producenta, m.in. AC-1, AC-3, AC-3e, AC-4, AC-5a, AC-5b, AC-6a oraz odpowiednich zastosowań DC. Stosować wyłącznie zgodnie z przeznaczeniem i parametrami podanymi w dokumentacji producenta.
• Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji, napięciem i częstotliwością cewki, kategorią użytkowania, prądem znamionowym, mocą łączonego obciążenia, liczbą i rodzajem styków pomocniczych oraz wymaganym sposobem podłączenia.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć urządzenie i instalację od zasilania oraz zabezpieczyć przed ponownym załączeniem.
• Instalację, podłączenie, konserwację, demontaż i wycofanie z eksploatacji może wykonywać wyłącznie uprawniony, wykwalifikowany elektryk, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować uszkodzenie urządzenia, przegrzewanie, sklejanie styków, nieprawidłowe działanie układu sterowania albo brak prawidłowego załączania lub wyłączania obciążenia.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia roboczego, napięcia izolacji, wytrzymałości udarowej, prądu znamionowego, kategorii użytkowania, mocy łączonego silnika lub obciążenia, częstotliwości łączeń, temperatury otoczenia, wilgotności oraz dopuszczalnej wysokości montażu.
• Cewkę stycznika zasilać wyłącznie napięciem i rodzajem prądu zgodnym z wykonaniem urządzenia, np. AC 24 V, AC 230 V lub DC 24 V, zgodnie z oznaczeniem produktu i dokumentacją producenta.
• Aparat ma stopień ochrony IP20 od strony czołowej i ochronę przed dotykiem palcem przy prostopadłym dotknięciu od przodu. Urządzenie należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Stycznik należy montować wyłącznie w sposób przewidziany przez producenta, na szynie montażowej lub za pomocą śrub, zależnie od wykonania. Przed uruchomieniem należy sprawdzić prawidłowe osadzenie aparatu, stabilność mocowania, zgodność połączeń oraz poprawność działania obwodu sterowania.
• Nie używać narzędzi do wymuszania pracy mechanizmu ani do obsługi elementów aparatu w sposób nieprzewidziany w instrukcji. Może to spowodować uszkodzenie urządzenia lub zagrożenie porażeniem elektrycznym.
• Obwód główny i obwód pomocniczy należy zabezpieczyć przed zwarciem zgodnie z dokumentacją producenta oraz zasadami koordynacji zabezpieczeń. Stosować wyłącznie zabezpieczenia, przekroje przewodów i akcesoria przewidziane dla danego wykonania aparatu.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz momenty dokręcania zacisków określone przez producenta. Nieprawidłowe podłączenie lub dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu albo zagrożenie pożarowe.
• W przypadku stosowania dodatkowych bloków styków pomocniczych, modułów przeciwprzepięciowych, bloków elektronicznych lub innych akcesoriów należy używać wyłącznie elementów kompatybilnych wskazanych przez producenta i montować je zgodnie z instrukcją.
• W przypadku zastosowań związanych z bezpieczeństwem należy uwzględnić dane podane przez producenta, w tym styk lustrzany zgodnie z IEC 60947-4-1 w określonej konfiguracji z odpowiednim blokiem styków pomocniczych, brak deklarowanego wymuszonego otwarcia zgodnie z IEC 60947-5-1 dla wskazanych wykonań oraz wymagania dotyczące okresu użytkowania i kontroli zużycia.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, śladów przegrzania, nadpalenia, zużycia styków, nietypowego dźwięku pracy cewki lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
