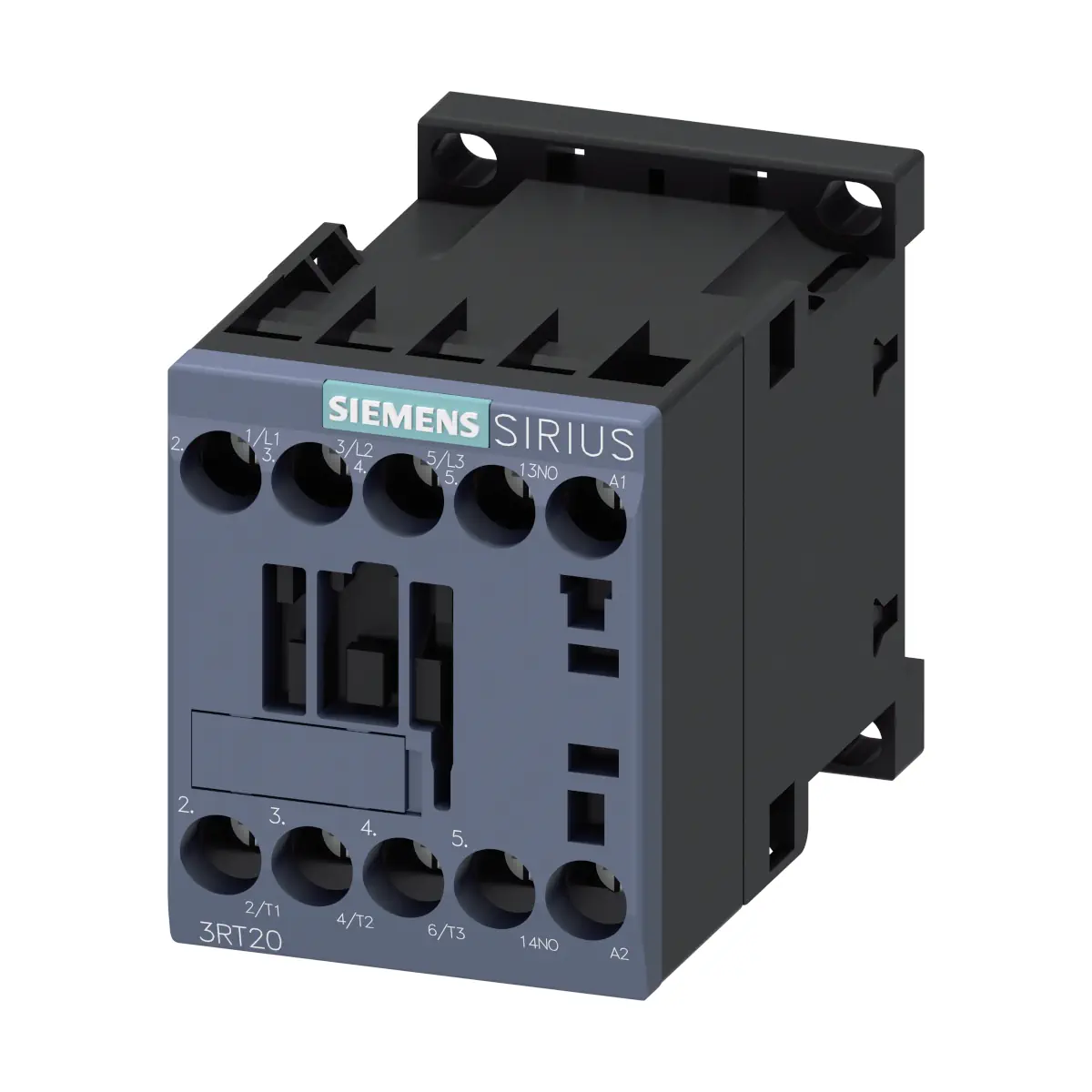

3RT2018-1AP01 Stycznik mocy, AC-3, 16 A, 7,5 kW / 400 V, 3-biegunowy, AC 230 V, 50/60 Hz, styki pomocnicze: 1 NO, przyłącze śrubowe, wielkość: S00

3RT2018-1AP01 to stycznik mocy Siemens SIRIUS (seria 3RT2) w wielkości S00, przeznaczony do łączenia obwodów w kategorii AC-3e/AC-3. Posiada 3 tory główne (3 styki główne zwierne) oraz 1 zestyk pomocniczy NO. Cewka zasilana jest napięciem AC 230 V, 50/60 Hz, a wykonanie zacisków to przyłącze śrubowe (zarówno dla obwodu głównego, jak i sterowania oraz styków pomocniczych).

Najważniejsze cechy

• Producent / marka: Siemens SIRIUS
• Model: 3RT2018-1AP01
• Typ produktu: stycznik mocy (3RT2)
• Wielkość stycznika: S00
• Liczba biegunów (obwód główny): 3
• Kategoria pracy: AC-3e / AC-3
• Prąd roboczy (AC-3/AC-3e): 16 A (przy 400 V)
• Moc robocza (AC-3/AC-3e): 7,5 kW (przy 400 V)
• Cewka: AC 230 V, 50/60 Hz (A1–A2)
• Zestyki pomocnicze: 1 NO (bezzwłoczny, 13–14)
• Przyłącza: śrubowe
• Stopień ochrony (strona czołowa): IP20

Zastosowanie

Stycznik 3RT2018-1AP01 jest przeznaczony do łączenia obciążeń w typowych układach sterowania, w szczególności dla napędów w kategorii AC-3/AC-3e (do 16 A i 7,5 kW / 400 V). Może pracować również w innych kategoriach obciążenia zgodnie z danymi znamionowymi (m.in. AC-1, AC-4, AC-5a, AC-5b, AC-6a).

Obwód główny – parametry znamionowe

• Styki główne: 3 × zestyk zwierny (NO)
• Napięcie robocze (AC-3 / AC-3e): do 690 V
• Prąd roboczy (AC-3 / AC-3e): 16 A (400 V), 12,4 A (500 V), 8,9 A (690 V)
• Prąd roboczy (AC-1): 22 A (400 V, 40°C), 22 A (do 690 V, 40°C), 20 A (do 690 V, 60°C)
• Moc robocza (AC-3 / AC-3e): 4 kW (230 V), 7,5 kW (400/500/690 V)
• Prąd roboczy (AC-4, 400 V): 11,5 A
• Minimalny przekrój w obwodzie głównym (dla maks. wartości znamionowej AC-1): 4 mm²
• Napięcie izolacji (obwód główny, stopień zanieczyszczenia 3): 690 V
• Wytrzymałość na napięcie udarowe (obwód główny): 6 kV
• Maks. dopuszczalne napięcie dla bezpiecznej izolacji między cewką a stykami głównymi (EN 60947-1): 400 V

Cewka i obwód sterowania

• Rodzaj napięcia sterującego: AC
• Napięcie znamionowe cewki: 230 V (50/60 Hz)
• Zakres roboczy napięcia sterującego: 0,8…1,1 (50 Hz) / 0,85…1,1 (60 Hz)
• Pobór mocy cewki (zamykanie): 37 VA (50 Hz) / 33 VA (60 Hz)
• Pozorna moc trzymania: 5,7 VA (50 Hz) / 4,4 VA (60 Hz)
• Zwłoka zamknięcia: 9…35 ms
• Zwłoka otwarcia: 4…15 ms
• Czas trwania łuku: 10…15 ms
• Wersja sterowania napędu przełączanego: Standard (A1–A2)

Obwód pomocniczy

• Liczba zestyków pomocniczych: 1 × NO (bezzwłoczny)
• Prąd roboczy (AC-12): maks. 10 A
• Prąd roboczy (AC-15): 10 A (230 V), 3 A (400 V), 2 A (500 V), 1 A (690 V)
• Prąd roboczy (DC-12): 10 A (24 V), 6 A (48/60 V), 3 A (110 V), 2 A (125 V), 1 A (220 V), 0,15 A (600 V)
• Prąd roboczy (DC-13): 10 A (24 V), 2 A (48/60 V), 1 A (110 V), 0,9 A (125 V), 0,3 A (220 V), 0,1 A (600 V)
• Niezawodność styku zestyków pomocniczych: 1 awaria styku na 100 milionów (17 V, 1 mA)

Straty mocy i trwałość

• Strata mocy przy wartości znamionowej prądu (AC, stan rozgrzany): 3 W
• Strata mocy na biegun (AC, stan rozgrzany): 1 W
• Strata mocy (typowa, bez składowej prądu obciążenia): 1,5 W
• Żywotność mechaniczna (typowa): 30 000 000 cykli łączeniowych
• Okres użytkowania maksymalny: 20 a
• Kontrola okresu użytkowania związana z zużyciem: konieczna

Montaż, wymiary i okablowanie

• Rodzaj montażu: mocowanie śrubowe lub zatrzaskowe na szynie 35 mm (DIN EN 60715)
• Montaż szeregowy: tak
• Pozycja montażowa: obrót o +/-180° na pionowej powierzchni montażowej; wychylenie do przodu/tyłu o +/-22,5°
• Wymiary (wys. × szer. × gł.): 58 × 45 × 73 mm
• Masa netto: 234 g
• Przyłącza obwodu głównego / pomocniczego / cewki: śrubowe
• Przekrój przewodów – styki główne: jedno-/wielożyłowy 0,5…4 mm²; linka z tulejką 0,5…2,5 mm² (AWG 20…12)
• Przekrój przewodów – styki pomocnicze: jedno-/wielożyłowy 0,5…4 mm²; linka z tulejką 0,5…2,5 mm² (AWG 20…12)
• Odstępy przy montażu szeregowym: przód 10 mm, góra 10 mm, dół 10 mm, boki 0 mm

Warunki środowiskowe i ochrona

• Wysokość montażu: do 2000 m n.p.m.
• Temperatura otoczenia (praca): -25…+60°C
• Temperatura otoczenia (magazynowanie): -55…+80°C
• Wilgotność względna (min.): 10%
• Wilgotność względna przy 55°C (IEC 60068-2-30, max.): 95%
• Stopień ochrony IP (strona czołowa): IP20

Dane bezpieczeństwa (wybrane)

• Styk lustrzany zgodnie z IEC 60947-4-1: tak; Z 3RH29
• Nadaje się do funkcji bezpieczeństwa: tak
• Możliwość zastosowania – bezpieczne wyłączanie: tak
• ISO 13849: typ urządzenia zgodnie z ISO 13849-1: 3; przewymiarowanie zgodnie z ISO 13849-2: konieczne
• IEC 61508: rodzaj urządzenia bezpiecznego zgodnie z IEC 61508-2: Typ A

Podsumowanie

Siemens SIRIUS 3RT2018-1AP01 to 3-biegunowy stycznik mocy wielkości S00 z cewką AC 230 V i wbudowanym zestykem pomocniczym 1 NO. Parametry 16 A i 7,5 kW / 400 V w AC-3/AC-3e, śrubowe przyłącza, montaż na szynie DIN 35 mm oraz szeroki zakres warunków pracy sprawiają, że jest to praktyczne rozwiązanie do standardowych układów sterowania i łączenia obciążeń.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla aparatury SIRIUS 3RT / 3RT2, zależnie od wykonania: CE / EG-Konf. / deklaracja zgodności UE, UKCA, UL, CCC, KC, EAC, RCM, EMV, Type Test Certificates / Test Report, Special Test Certificate, certyfikaty morskie Maritime application, certyfikaty kolejowe Railway, Confirmation, Miscellaneous oraz dokumenty środowiskowe EPD / Environmental Confirmations. Produkt objęty jest deklaracją RoHS.
• Stycznik mocy SIRIUS 3RT przeznaczony jest do łączenia obwodów elektrycznych, w szczególności obwodów silnikowych i obciążeń zgodnych z kategoriami użytkowania podanymi w dokumentacji producenta, m.in. AC-1, AC-3, AC-3e, AC-4, AC-5a, AC-5b, AC-6a oraz odpowiednich zastosowań DC. Stosować wyłącznie zgodnie z przeznaczeniem i parametrami podanymi w dokumentacji producenta.
• Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji, napięciem i częstotliwością cewki, kategorią użytkowania, prądem znamionowym, mocą łączonego obciążenia, liczbą i rodzajem styków pomocniczych oraz wymaganym sposobem podłączenia.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć urządzenie i instalację od zasilania oraz zabezpieczyć przed ponownym załączeniem.
• Instalację, podłączenie, konserwację, demontaż i wycofanie z eksploatacji może wykonywać wyłącznie uprawniony, wykwalifikowany elektryk, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować uszkodzenie urządzenia, przegrzewanie, sklejanie styków, nieprawidłowe działanie układu sterowania albo brak prawidłowego załączania lub wyłączania obciążenia.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia roboczego, napięcia izolacji, wytrzymałości udarowej, prądu znamionowego, kategorii użytkowania, mocy łączonego silnika lub obciążenia, częstotliwości łączeń, temperatury otoczenia, wilgotności oraz dopuszczalnej wysokości montażu.
• Cewkę stycznika zasilać wyłącznie napięciem i rodzajem prądu zgodnym z wykonaniem urządzenia, np. AC 24 V, AC 230 V lub DC 24 V, zgodnie z oznaczeniem produktu i dokumentacją producenta.
• Aparat ma stopień ochrony IP20 od strony czołowej i ochronę przed dotykiem palcem przy prostopadłym dotknięciu od przodu. Urządzenie należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Stycznik należy montować wyłącznie w sposób przewidziany przez producenta, na szynie montażowej lub za pomocą śrub, zależnie od wykonania. Przed uruchomieniem należy sprawdzić prawidłowe osadzenie aparatu, stabilność mocowania, zgodność połączeń oraz poprawność działania obwodu sterowania.
• Nie używać narzędzi do wymuszania pracy mechanizmu ani do obsługi elementów aparatu w sposób nieprzewidziany w instrukcji. Może to spowodować uszkodzenie urządzenia lub zagrożenie porażeniem elektrycznym.
• Obwód główny i obwód pomocniczy należy zabezpieczyć przed zwarciem zgodnie z dokumentacją producenta oraz zasadami koordynacji zabezpieczeń. Stosować wyłącznie zabezpieczenia, przekroje przewodów i akcesoria przewidziane dla danego wykonania aparatu.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz momenty dokręcania zacisków określone przez producenta. Nieprawidłowe podłączenie lub dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu albo zagrożenie pożarowe.
• W przypadku stosowania dodatkowych bloków styków pomocniczych, modułów przeciwprzepięciowych, bloków elektronicznych lub innych akcesoriów należy używać wyłącznie elementów kompatybilnych wskazanych przez producenta i montować je zgodnie z instrukcją.
• W przypadku zastosowań związanych z bezpieczeństwem należy uwzględnić dane podane przez producenta, w tym styk lustrzany zgodnie z IEC 60947-4-1 w określonej konfiguracji z odpowiednim blokiem styków pomocniczych, brak deklarowanego wymuszonego otwarcia zgodnie z IEC 60947-5-1 dla wskazanych wykonań oraz wymagania dotyczące okresu użytkowania i kontroli zużycia.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, śladów przegrzania, nadpalenia, zużycia styków, nietypowego dźwięku pracy cewki lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
