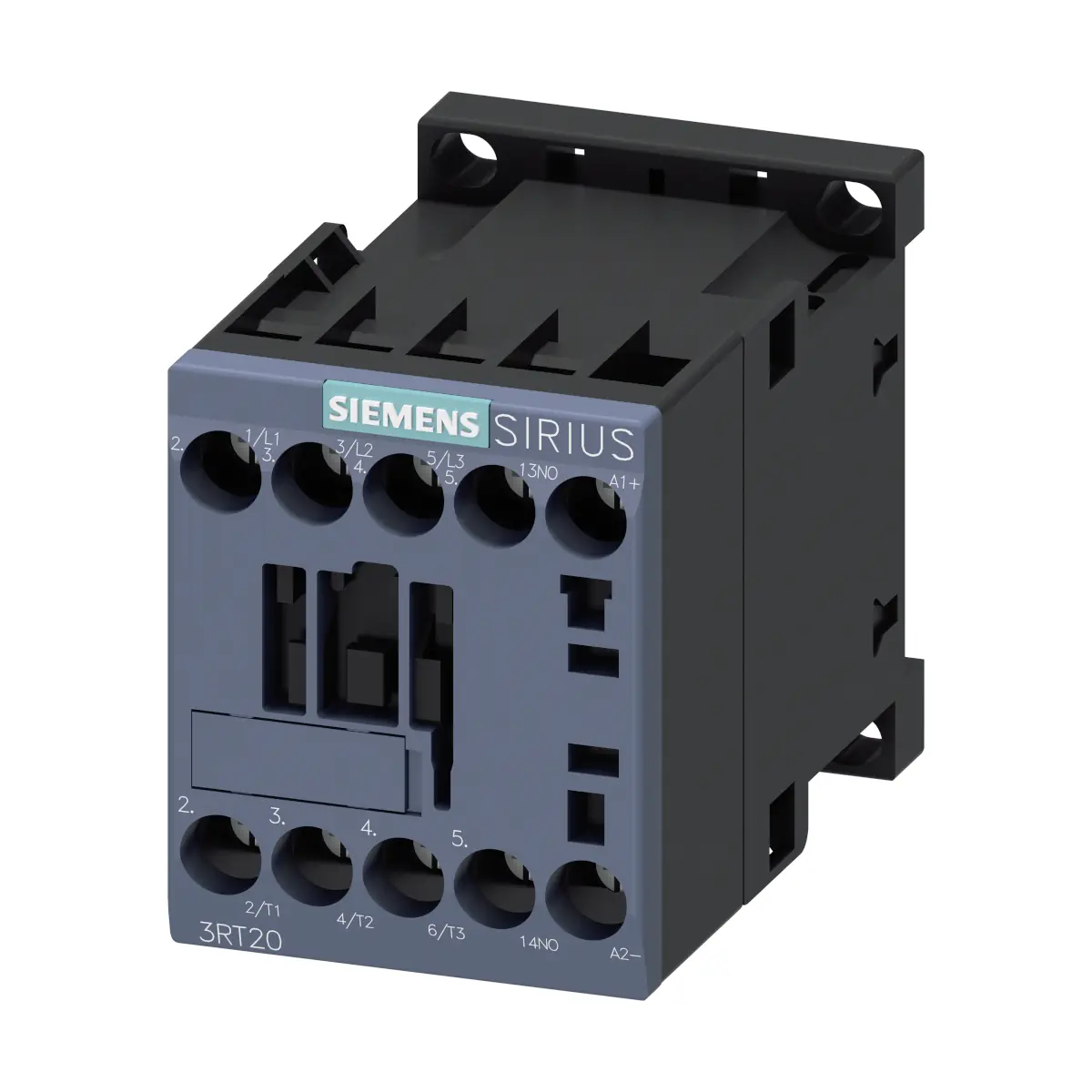

3RT2018-1BB41 Stycznik mocy, AC-3, 16 A, 7,5 kW / 400 V, 3-biegunowy, DC 24 V, styki pomocnicze: 1 NO, przyłącze śrubowe, wielkość: S00

3RT2018-1BB41 to kompaktowy stycznik mocy Siemens SIRIUS (seria 3RT2) w wielkości S00, przeznaczony do łączenia obwodów silnikowych w kategorii AC-3e/AC-3. Oferuje prąd znamionowy 16 A oraz moc 7,5 kW przy 400 V. Jest to wykonanie 3-biegunowe z cewką sterującą DC 24 V oraz wbudowanym stykiem pomocniczym 1 NO. Wszystkie przyłącza realizowane są przez zaciski śrubowe.

Najważniejsze cechy

• Producent / marka: Siemens, SIRIUS
• Model: 3RT2018-1BB41
• Typ: stycznik mocy (oznaczenie typu produktu: 3RT2)
• Wielkość stycznika: S00
• Liczba biegunów (obwód główny): 3
• Kategoria użytkowania: AC-3e / AC-3
• Prąd roboczy (AC-3/AC-3e): 16 A przy 400 V
• Moc robocza (AC-3/AC-3e): 7,5 kW przy 400 V
• Napięcie sterujące (cewka): DC 24 V
• Zestyki pomocnicze: 1 NO (bezzwłoczny)
• Przyłącza: śrubowe (obwód główny, pomocniczy i cewka)
• Stopień ochrony: IP20 (strona czołowa)
• Masa netto: 291 g

Zastosowanie

3RT2018-1BB41 jest przeznaczony do sterowania i łączenia silników trójfazowych oraz innych obciążeń w aplikacjach przemysłowych. Dzięki kategorii AC-3e/AC-3 sprawdza się w typowych układach rozruchu i pracy silników, gdzie wymagane jest niezawodne załączanie obwodu mocy.

Funkcje i działanie

Obwód główny (mocy)

• 3 tory prądowe / 3 zestyki główne zwierne: 3 (brak zestyków rozwiernych w torze głównym).
• Napięcie robocze (AC-3/AC-3e): do 690 V (wartość znamionowa maks.).
• Napięcie izolacji: 690 V (obwód główny i pomocniczy, stopień zanieczyszczenia 3).
• Wytrzymałość na napięcie udarowe: 6 kV (obwód główny i pomocniczy).
• Maks. dopuszczalne napięcie dla bezpiecznej izolacji (cewka ↔ styki główne): 400 V (EN 60947-1).

Sterowanie cewką DC 24 V

• Rodzaj napięcia sterującego: DC
• Napięcie znamionowe cewki: 24 V DC
• Zakres pracy cewki (współczynnik): 0,8 … 1,1
• Moc cewki: 4 W (zamknięcia), 4 W (trzymania)
• Zwłoka zamknięcia: 30 … 100 ms
• Zwłoka otwarcia: 7 … 13 ms
• Czas trwania łuku: 10 … 15 ms
• Wersja sterowania napędu przełączanego: Standard A1–A2

Zestyki pomocnicze

• Wbudowane zestyki pomocnicze: 1 NO (bezzwłoczny), 0 NC
• Prąd roboczy (AC-15): 10 A przy 230 V; 3 A przy 400 V; 2 A przy 500 V; 1 A przy 690 V
• Prąd roboczy (DC-13): 10 A przy 24 V; 2 A przy 48 V; 2 A przy 60 V; 1 A przy 110 V; 0,9 A przy 125 V; 0,3 A przy 220 V; 0,1 A przy 600 V

Podłączenie elektryczne i okablowanie

• Typ zacisków: przyłącze śrubowe (tory główne, pomocnicze oraz cewka).
• Typowe oznaczenia zacisków: wejścia mocy 1/L1, 3/L2, 5/L3; wyjścia 2/T1, 4/T2, 6/T3; cewka A1 (+), A2; styk pomocniczy NO 13–14.
• Przekrój przewodów (styki główne): jedno-/wielożyłowe 0,5 … 4 mm²; linka z tulejką 0,5 … 2,5 mm²; AWG 20 … 12.
• Przekrój przewodów (styki pomocnicze): jedno-/wielożyłowe 0,5 … 4 mm²; linka z tulejką 0,5 … 2,5 mm²; AWG 20 … 12.

Dane techniczne

• Prąd roboczy (AC-3/AC-3e): 16 A (400 V); 12,4 A (500 V); 8,9 A (690 V)
• Prąd roboczy (AC-1): 22 A (400 V, 40°C); 22 A (do 690 V, 40°C); 20 A (do 690 V, 60°C)
• Moc robocza (AC-3/AC-3e): 4 kW (230 V); 7,5 kW (400 V); 7,5 kW (500 V); 7,5 kW (690 V)
• Strata mocy przy prądzie znamionowym: 3 W (AC, stan rozgrzany); 1 W na biegun (AC, stan rozgrzany); typowo 4 W (bez składowej prądu obciążenia)
• Żywotność mechaniczna (typowa): 30 000 000 cykli łączeniowych
• Wysokość montażu n.p.m. (maks.): 2 000 m
• Temperatura otoczenia (praca): -25 … +60°C
• Temperatura (magazynowanie): -55 … +80°C
• Wilgotność względna: min. 10%; maks. 95% przy 55°C (wg IEC 60068-2-30)
• Wymiary (S x W x G): 45 x 58 x 73 mm

Montaż

• Montaż szeregowy: tak
• Sposób montażu: mocowanie śrubowe oraz zatrzaskowe na szynie montażowej 35 mm (DIN EN 60715)
• Pozycja montażowa: możliwy obrót o +/-180° na pionowej powierzchni; możliwe wychylenie do przodu i do tyłu o +/-22,5°
• Odstępy przy montażu szeregowym: przód 10 mm, góra 10 mm, dół 10 mm, boki 0 mm
• Odstępy do części uziemionych: przód 10 mm, góra 10 mm, dół 10 mm, boki 6 mm
• Odstępy do części czynnych: przód 10 mm, góra 10 mm, dół 10 mm, boki 6 mm

Podsumowanie

Siemens 3RT2018-1BB41 to stycznik mocy SIRIUS w rozmiarze S00, zaprojektowany do sterowania silnikami w kategorii AC-3e/AC-3 (do 16 A i 7,5 kW / 400 V). Cewka DC 24 V, wbudowany styk pomocniczy 1 NO, zaciski śrubowe oraz możliwość montażu na szynie DIN 35 mm czynią go praktycznym wyborem do kompaktowych rozdzielnic i układów automatyki.

Pliki do pobrania:
3RT2018-1BB41 Karta katalogowa
