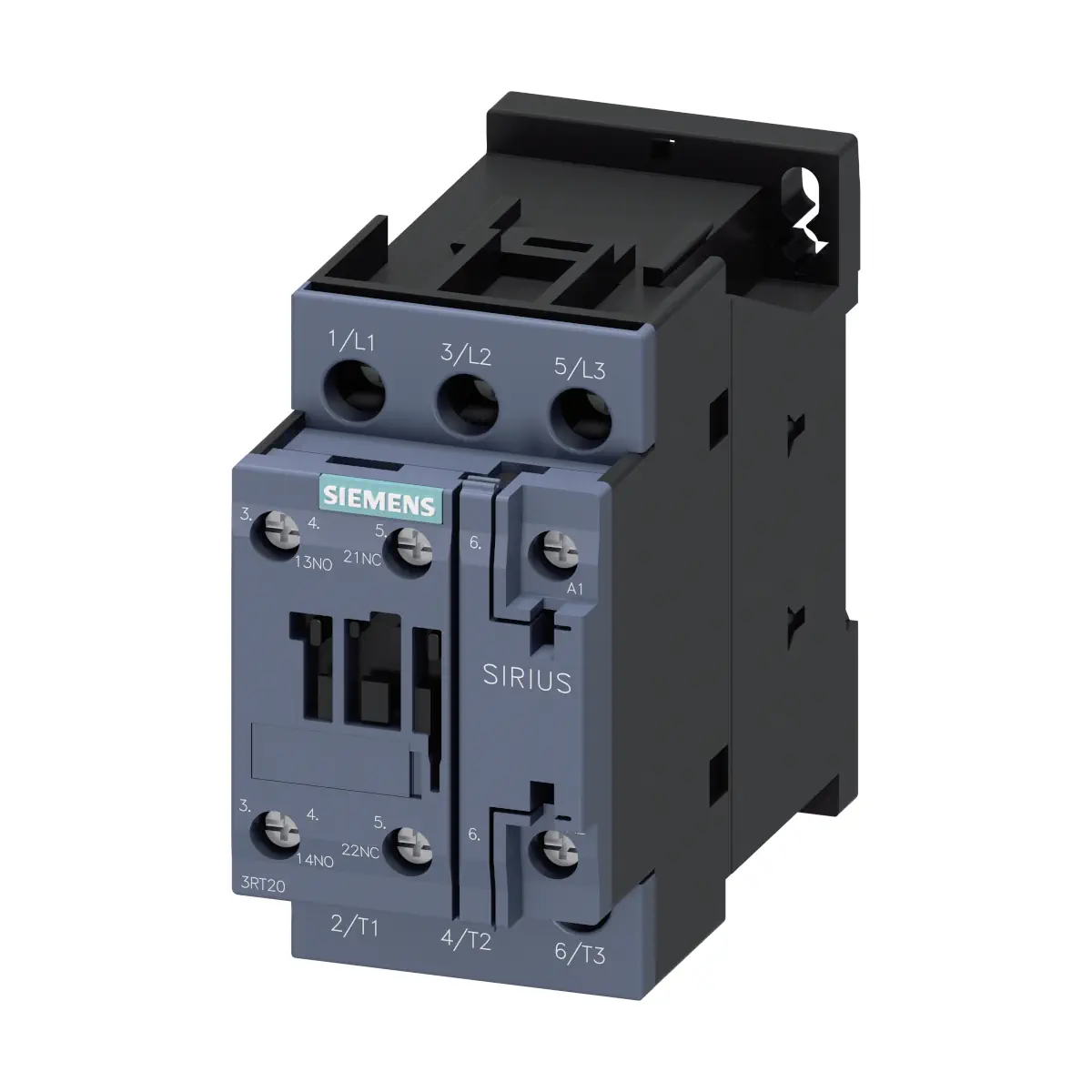

3RT2026-1AB00 Stycznik mocy, AC-3, 25 A, 11 kW / 400 V, 3-biegunowy, AC 24 V, 50 Hz, styki pomocnicze: 1 NO + 1 NC, przyłącze śrubowe, wielkość: S0,

3RT2026-1AB00 to stycznik mocy Siemens SIRIUS (seria 3RT2) w wielkości S0, przeznaczony do łączenia obwodów silnikowych w kategoriach AC-3e/AC-3. Stycznik jest 3-biegunowy, o prądzie roboczym 25 A i mocy 11 kW / 400 V, z cewką AC 24 V, 50 Hz. W standardzie posiada zestyki pomocnicze 1 NO + 1 NC oraz przyłącza śrubowe dla obwodu głównego, pomocniczego i cewki.

Najważniejsze cechy

• Producent / linia: Siemens SIRIUS
• Model: 3RT2026-1AB00
• Typ: stycznik mocy
• Wielkość: S0
• Liczba biegunów (obwód główny): 3
• Kategoria użytkowania: AC-3e / AC-3
• Prąd roboczy (AC-3 / AC-3e): 25 A (przy 400 V)
• Moc robocza (AC-3 / AC-3e): 11 kW (przy 400 V)
• Zasilanie cewki: AC 24 V, 50 Hz
• Zestyki pomocnicze (wbudowane): 1 NO + 1 NC
• Przyłącza: śrubowe
• Stopień ochrony (strona czołowa): IP20
• Masa netto: 411 g

Zastosowanie

3RT2026-1AB00 jest przeznaczony do łączenia i sterowania obwodami w aplikacjach napędowych, w szczególności dla obciążeń w kategoriach AC-3e/AC-3. Parametry mocy dla AC-3/AC-3e:

• 5,5 kW przy 230 V
• 11 kW przy 400 V
• 11 kW przy 500 V
• 11 kW przy 690 V

Funkcje i działanie

Cewka i czasy przełączania

• Napięcie sterujące (cewka): AC 24 V, 50 Hz
• Zakres pracy cewki (50 Hz): 0,8 … 1,1 wartości znamionowej
• Pobór mocy cewki (zamykanie, 50 Hz): 77 VA
• Pozorna moc trzymania (50 Hz): 9,8 VA
• Zwłoka zamknięcia: 8 … 40 ms
• Zwłoka otwarcia: 4 … 16 ms
• Czas trwania łuku: 10 ms

Trwałość i częstość łączeń

• Żywotność mechaniczna (typowo): 10 000 000 cykli łączeniowych
• Częstotliwość załączania w trybie jałowym: 5 000 1/h
• Maks. częstotliwość przełączania: AC-3 / AC-3e: 750 1/h, AC-4: 250 1/h

Obwód główny – kluczowe parametry

• Liczba zestyków głównych zwiernych: 3
• Napięcie robocze (AC-3 / AC-3e): do 690 V (znamionowo)
• Prąd roboczy (AC-1): 40 A (do 690 V, 40°C); 35 A (do 690 V, 60°C)
• Prąd roboczy (AC-3 / AC-3e): 25 A (400 V); 18 A (500 V); 13 A (690 V)
• Prąd roboczy (AC-4): 15,5 A (400 V)
• Strata mocy przy prądzie znamionowym (AC, stan rozgrzany): 5,7 W (1,9 W na biegun)

Obwód pomocniczy (zestyki 1 NO + 1 NC)

• Konfiguracja zestyków pomocniczych: 1 zwierny (NO) + 1 rozwierny (NC), bezzwłoczne
• Prąd roboczy (AC-12): maks. 10 A
• Prąd roboczy (AC-15): 10 A (230 V); 3 A (400 V); 2 A (500 V); 1 A (690 V)
• Prąd roboczy (DC-13): 10 A (24 V); 2 A (48/60 V); 1 A (110 V); 0,9 A (125 V); 0,3 A (220 V); 0,1 A (600 V)
• Niezawodność styku zestyków pomocniczych: 1 awaria styku na 100 milionów (17 V, 1 mA)

Podłączenie elektryczne i zaciski

• Obwód główny (tory prądowe): 1/L1–2/T1, 3/L2–4/T2, 5/L3–6/T3
• Cewka: A1–A2
• Zestyki pomocnicze: 13–14 (NO), 21–22 (NC)
• Rodzaj przyłącza: przyłącze śrubowe (obwód główny, pomocniczy oraz cewka)
• Przekrój przewodów – obwód główny: 1 … 10 mm² (jednożyłowy / wielożyłowy / linka z tulejką)
• Przekrój przewodów – obwód pomocniczy: 0,5 … 2,5 mm² (jednożyłowy / wielożyłowy / linka z tulejką)
• Zakres AWG – obwód główny: 16 … 8
• Zakres AWG – obwód pomocniczy: 20 … 14

Izolacja i odporność

• Napięcie izolacji (obwód główny i pomocniczy, stopień zanieczyszczenia 3): 690 V
• Wytrzymałość na napięcie udarowe (obwód główny i pomocniczy): 6 kV
• Maks. dopuszczalne napięcie dla bezpiecznej izolacji między cewką a stykami głównymi (EN 60947-1): 400 V

Warunki środowiskowe

• Temperatura otoczenia (praca): -25 … +60°C
• Temperatura (magazynowanie): -55 … +80°C
• Wilgotność względna (min.): 10%
• Wilgotność względna przy 55°C (IEC 60068-2-30, maks.): 95%
• Maks. wysokość montażu n.p.m.: 2 000 m

Montaż i wymiary

• Montaż na szynie: zatrzaskowy na szynie 35 mm wg DIN EN 60715 (montaż szeregowy: tak)
• Pozycja montażowa: obrót o +/-180° na pionowej powierzchni montażowej; wychylenie do przodu/tyłu o +/-22,5° (na pionowej powierzchni montażowej)
• Wymiary (W x S x G): 85 mm x 45 mm x 97 mm
• Odstępy przy montażu szeregowym: przód 10 mm, góra 10 mm, dół 10 mm, boki 0 mm

Podsumowanie

Siemens SIRIUS 3RT2026-1AB00 to kompaktowy stycznik mocy S0 z cewką AC 24 V (50 Hz), przeznaczony do obciążeń AC-3e/AC-3 o parametrach 25 A i 11 kW / 400 V. Wbudowane zestyki pomocnicze 1 NO + 1 NC, przyłącza śrubowe oraz standardowe wymiary do montażu na szynie DIN ułatwiają integrację w szafach sterowniczych i układach automatyki.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla aparatury SIRIUS 3RT / 3RT2, zależnie od wykonania: CE / EG-Konf. / deklaracja zgodności UE, UKCA, UL, CCC, KC, EAC, RCM, EMV, Type Test Certificates / Test Report, Special Test Certificate, certyfikaty morskie Maritime application, certyfikaty kolejowe Railway, Confirmation, Miscellaneous oraz dokumenty środowiskowe EPD / Environmental Confirmations. Produkt objęty jest deklaracją RoHS.
• Stycznik mocy SIRIUS 3RT przeznaczony jest do łączenia obwodów elektrycznych, w szczególności obwodów silnikowych i obciążeń zgodnych z kategoriami użytkowania podanymi w dokumentacji producenta, m.in. AC-1, AC-3, AC-3e, AC-4, AC-5a, AC-5b, AC-6a oraz odpowiednich zastosowań DC. Stosować wyłącznie zgodnie z przeznaczeniem i parametrami podanymi w dokumentacji producenta.
• Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji, napięciem i częstotliwością cewki, kategorią użytkowania, prądem znamionowym, mocą łączonego obciążenia, liczbą i rodzajem styków pomocniczych oraz wymaganym sposobem podłączenia.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć urządzenie i instalację od zasilania oraz zabezpieczyć przed ponownym załączeniem.
• Instalację, podłączenie, konserwację, demontaż i wycofanie z eksploatacji może wykonywać wyłącznie uprawniony, wykwalifikowany elektryk, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować uszkodzenie urządzenia, przegrzewanie, sklejanie styków, nieprawidłowe działanie układu sterowania albo brak prawidłowego załączania lub wyłączania obciążenia.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia roboczego, napięcia izolacji, wytrzymałości udarowej, prądu znamionowego, kategorii użytkowania, mocy łączonego silnika lub obciążenia, częstotliwości łączeń, temperatury otoczenia, wilgotności oraz dopuszczalnej wysokości montażu.
• Cewkę stycznika zasilać wyłącznie napięciem i rodzajem prądu zgodnym z wykonaniem urządzenia, np. AC 24 V, AC 230 V lub DC 24 V, zgodnie z oznaczeniem produktu i dokumentacją producenta.
• Aparat ma stopień ochrony IP20 od strony czołowej i ochronę przed dotykiem palcem przy prostopadłym dotknięciu od przodu. Urządzenie należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Stycznik należy montować wyłącznie w sposób przewidziany przez producenta, na szynie montażowej lub za pomocą śrub, zależnie od wykonania. Przed uruchomieniem należy sprawdzić prawidłowe osadzenie aparatu, stabilność mocowania, zgodność połączeń oraz poprawność działania obwodu sterowania.
• Nie używać narzędzi do wymuszania pracy mechanizmu ani do obsługi elementów aparatu w sposób nieprzewidziany w instrukcji. Może to spowodować uszkodzenie urządzenia lub zagrożenie porażeniem elektrycznym.
• Obwód główny i obwód pomocniczy należy zabezpieczyć przed zwarciem zgodnie z dokumentacją producenta oraz zasadami koordynacji zabezpieczeń. Stosować wyłącznie zabezpieczenia, przekroje przewodów i akcesoria przewidziane dla danego wykonania aparatu.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz momenty dokręcania zacisków określone przez producenta. Nieprawidłowe podłączenie lub dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu albo zagrożenie pożarowe.
• W przypadku stosowania dodatkowych bloków styków pomocniczych, modułów przeciwprzepięciowych, bloków elektronicznych lub innych akcesoriów należy używać wyłącznie elementów kompatybilnych wskazanych przez producenta i montować je zgodnie z instrukcją.
• W przypadku zastosowań związanych z bezpieczeństwem należy uwzględnić dane podane przez producenta, w tym styk lustrzany zgodnie z IEC 60947-4-1 w określonej konfiguracji z odpowiednim blokiem styków pomocniczych, brak deklarowanego wymuszonego otwarcia zgodnie z IEC 60947-5-1 dla wskazanych wykonań oraz wymagania dotyczące okresu użytkowania i kontroli zużycia.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, śladów przegrzania, nadpalenia, zużycia styków, nietypowego dźwięku pracy cewki lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
