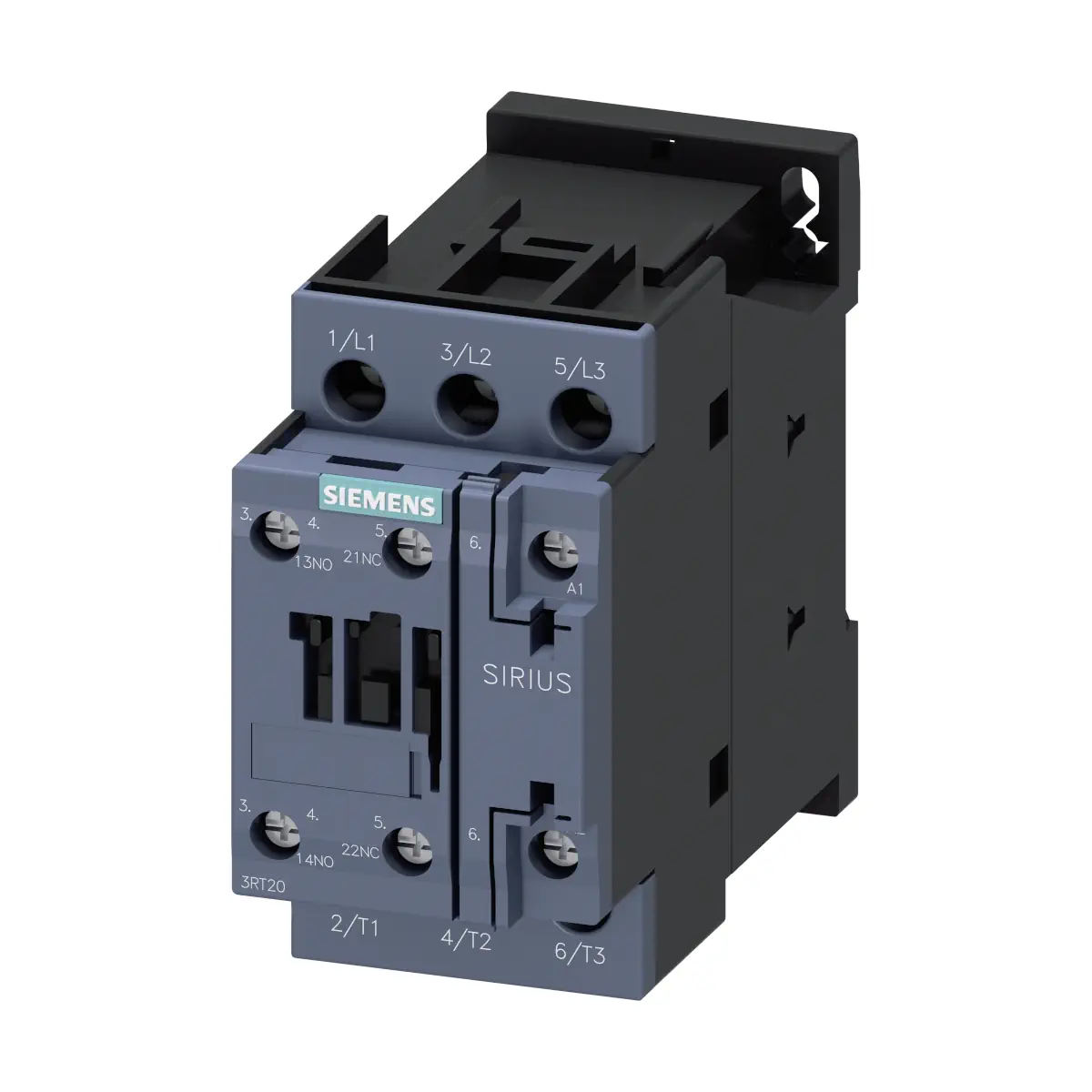

3RT2026-1AP00 Stycznik mocy, AC-3, 25 A, 11 kW / 400 V, 3-biegunowy, AC 230 V, 50 Hz, styki pomocnicze: 1 NO + 1 NC, przyłącze śrubowe, wielkość: S0

3RT2026-1AP00 to stycznik mocy Siemens SIRIUS (seria 3RT2) w wielkości S0, przeznaczony do łączenia obciążeń w kategoriach AC-3e/AC-3. Urządzenie posiada 3 bieguny, prąd znamionowy 25 A oraz moc roboczą do 11 kW przy 400 V. Wersja ta ma cewkę AC 230 V, 50 Hz oraz wbudowane zestyki pomocnicze 1 NO + 1 NC. Wszystkie przyłącza wykonano jako przyłącza śrubowe.

Najważniejsze cechy

• Producent / marka: Siemens SIRIUS
• Model: 3RT2026-1AP00
• Typ: stycznik mocy (seria 3RT2)
• Wielkość: S0
• Liczba biegunów (obwód główny): 3
• Kategoria użytkowania: AC-3e / AC-3
• Prąd roboczy (AC-3/AC-3e): 25 A przy 400 V
• Moc robocza (AC-3/AC-3e): 11 kW przy 400 V
• Cewka: AC 230 V, 50 Hz (zaciski A1–A2)
• Zestyki pomocnicze: 1 NO + 1 NC (bezzwłoczne)
• Przyłącza: śrubowe (obwód główny, pomocniczy i cewka)
• Stopień ochrony od strony czołowej: IP20

Zastosowanie

3RT2026-1AP00 jest stycznikiem mocy do łączenia obciążeń w instalacjach sterowania i zasilania, w szczególności dla zastosowań w kategoriach AC-3e/AC-3 (np. obwody silnikowe) oraz innych obciążeń zgodnie z parametrami znamionowymi.

Obwód główny – parametry łączeniowe

• Styki główne: 3 × zwierne (NO), 0 × rozwierne (NC)
• Napięcie robocze (AC-3 / AC-3e): do 690 V
• Prąd roboczy (AC-3 / AC-3e): 25 A (400 V), 18 A (500 V), 13 A (690 V)
• Prąd roboczy (AC-1): 40 A (do 690 V przy 40°C), 35 A (do 690 V przy 60°C)
• Prąd roboczy (AC-4) przy 400 V: 15,5 A
• Moc robocza (AC-3 / AC-3e): 5,5 kW (230 V), 11 kW (400/500/690 V)
• Częstotliwość załączania (tryb jałowy): 5 000 1/h
• Częstotliwość przełączania: AC-1 maks. 1 000 1/h; AC-3/AC-3e maks. 750 1/h; AC-4 maks. 250 1/h
• Strata mocy przy prądzie znamionowym (AC, stan rozgrzany): 5,7 W (1,9 W na biegun)

Cewka i sterowanie

• Rodzaj napięcia sterującego: AC
• Napięcie znamionowe cewki (50 Hz): 230 V
• Zakres roboczy (50 Hz): 0,8 … 1,1
• Pobór mocy cewki (załączanie, 50 Hz): 77 VA
• Pozorna moc trzymania (50 Hz): 9,8 VA
• Zwłoka zamknięcia: 8 … 40 ms
• Zwłoka otwarcia: 4 … 16 ms
• Wersja sterowania: Standard (A1–A2)

Zestyki pomocnicze

• Konfiguracja: 1 NO + 1 NC (bezzwłoczne)
• Prąd roboczy (AC-12): maks. 10 A
• Prąd roboczy (AC-15): 10 A (230 V), 3 A (400 V), 2 A (500 V), 1 A (690 V)
• Prąd roboczy (DC-12): 10 A (24 V), 6 A (48/60 V), 3 A (110 V), 2 A (125 V), 1 A (220 V), 0,15 A (600 V)
• Prąd roboczy (DC-13): 10 A (24 V), 2 A (48/60 V), 1 A (110 V), 0,3 A (125/220/600 V)
• Niezawodność styków pomocniczych: 1 awaria styku na 100 milionów (17 V, 1 mA)

Przyłącza i oznaczenia zacisków

• Obwód główny: 1/L1, 3/L2, 5/L3 → 2/T1, 4/T2, 6/T3
• Cewka: A1, A2
• Zestyki pomocnicze: 13–14 (NO), 21–22 (NC)
• Przekrój przewodów – styki główne: 1 … 10 mm² (jednożyłowy / wielożyłowy / linka z tulejką)
• Przekrój przewodów – styki pomocnicze: 0,5 … 2,5 mm² (jednożyłowy / wielożyłowy / linka z tulejką)

Montaż i wymiary

• Montaż szeregowy: tak
• Mocowanie: zatrzaskowe na szynie 35 mm (DIN EN 60715) oraz mocowanie śrubowe
• Pozycja montażowa: obrót o +/-180° na pionowej powierzchni; możliwe wychylenie do przodu i do tyłu o +/-22,5°
• Wymiary (wys. × szer. × gł.): 85 × 45 × 97 mm
• Masa netto: 415 g
• Wymagane odstępy (montaż szeregowy): przód 10 mm, góra 10 mm, dół 10 mm, boki 0 mm

Warunki środowiskowe i trwałość

• Temperatura otoczenia (praca): -25 … +60°C
• Temperatura (magazynowanie): -55 … +80°C
• Wilgotność względna: min. 10%; maks. 95% przy 55°C (IEC 60068-2-30)
• Maks. wysokość montażu: 2 000 m n.p.m.
• Żywotność mechaniczna (typowa): 10 000 000 cykli łączeniowych

Dane izolacyjne

• Napięcie izolacji (obwód główny / pomocniczy, stopień zanieczyszczenia 3): 690 V
• Wytrzymałość na napięcie udarowe (obwód główny / pomocniczy): 6 kV
• Maks. dopuszczalne napięcie dla bezpiecznej izolacji między cewką a stykami głównymi: 400 V (EN 60947-1)

Funkcje związane z bezpieczeństwem

• Styk lustrzany (IEC 60947-4-1): tak
• Nadaje się do funkcji bezpieczeństwa: tak
• Możliwość zastosowania „bezpieczne wyłączanie”: tak
• Maksymalny okres użytkowania: 20 lat
• Kontrola okresu użytkowania związana z zużyciem: konieczna

Podsumowanie

Siemens SIRIUS 3RT2026-1AP00 to kompaktowy stycznik mocy S0 z cewką AC 230 V (50 Hz), przeznaczony do pracy w AC-3e/AC-3 z prądem 25 A i mocą do 11 kW przy 400 V. Zintegrowane zestyki 1 NO + 1 NC, przyłącza śrubowe, montaż na szynie DIN 35 mm oraz typowa trwałość mechaniczna 10 mln cykli czynią go uniwersalnym elementem układów sterowania i zasilania.
