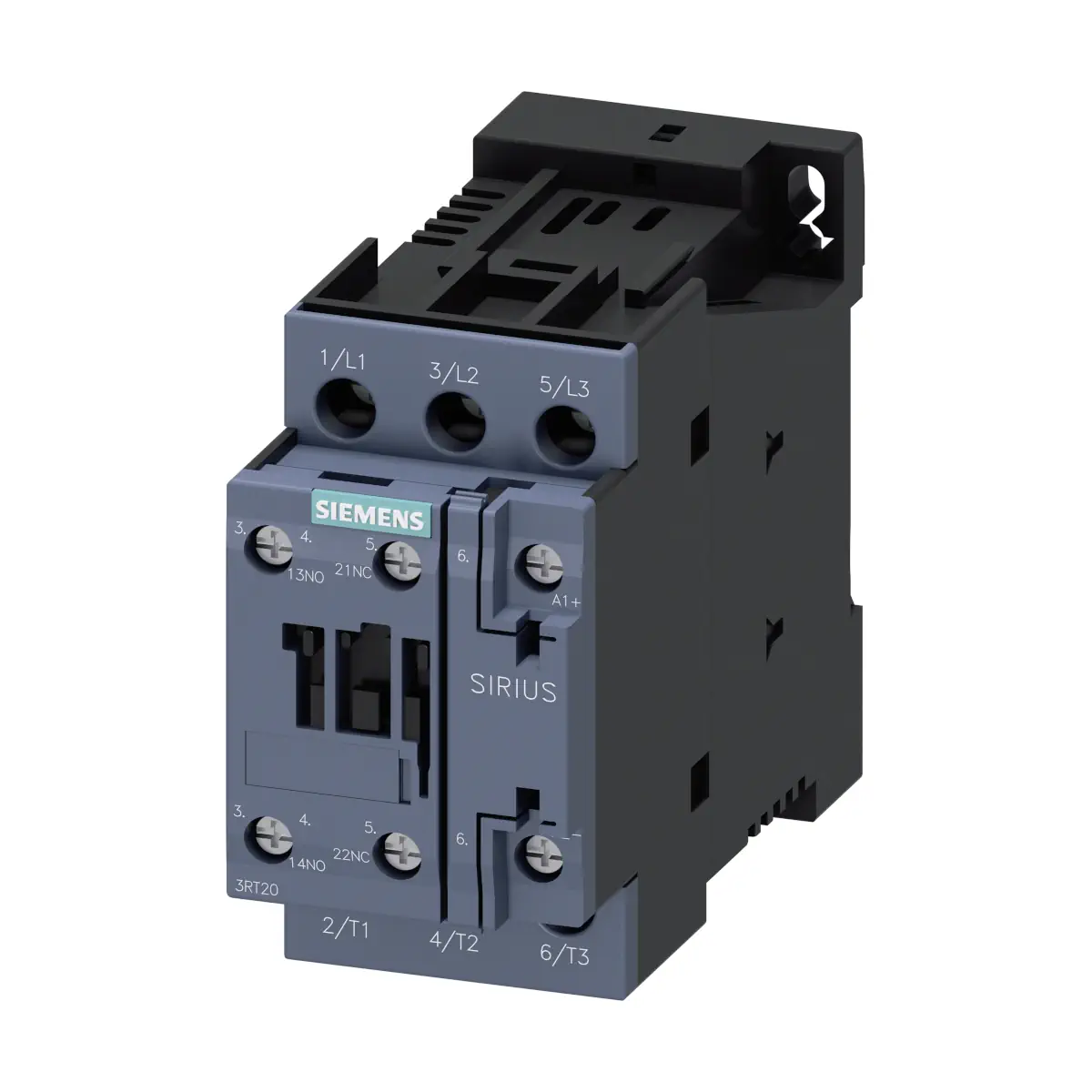

3RT2026-1BB40 Stycznik mocy, AC-3, 25 A, 11 kW / 400 V, 3-biegunowy, DC 24 V, styki pomocnicze: 1 NO + 1 NC, przyłącze śrubowe, wielkość: S0,

3RT2026-1BB40 to stycznik mocy Siemens SIRIUS (seria 3RT2) w wielkości S0, przeznaczony do łączenia obciążeń w kategorii AC-3e/AC-3 do 25 A oraz silników do 11 kW / 400 V. Stycznik jest 3-biegunowy, posiada cewkę DC 24 V (zaciski A1(+)/A2(-)) oraz wbudowane zestyki pomocnicze 1 NO + 1 NC. Wykonanie z przyłączem śrubowym ułatwia montaż w typowych układach sterowania i automatyki.

Najważniejsze cechy

• Producent / seria: Siemens SIRIUS
• Model: 3RT2026-1BB40
• Typ: stycznik mocy (oznaczenie typu produktu: 3RT2)
• Wielkość: S0
• Obwód główny: 3 bieguny, 3 zestyki główne zwierne
• Kategoria użytkowania: AC-3e / AC-3
• Prąd roboczy (AC-3/AC-3e): 25 A przy 400 V
• Moc silnika (AC-3/AC-3e): 11 kW przy 400 V
• Napięcie sterujące cewki: DC 24 V (Standard A1–A2)
• Zestyki pomocnicze: 1 NO + 1 NC (bezzwłoczne)
• Przyłącza: śrubowe (obwód główny, pomocniczy oraz cewka)
• Stopień ochrony od strony czołowej: IP20
• Masa netto: 605 g

Zastosowanie

3RT2026-1BB40 jest przeznaczony do łączenia i sterowania obwodami mocy, w tym trójfazowymi silnikami AC (np. w układach rozruchu i sterowania), zgodnie z parametrami dla AC-3e/AC-3. Dzięki wbudowanym zestyków pomocniczym 1 NO + 1 NC może realizować typowe funkcje sygnalizacji i blokad w obwodach sterowania.

Parametry obwodu głównego (wybrane)

• Napięcie robocze (AC-3 / AC-3e): maks. 690 V
• Prąd roboczy (AC-1): 40 A (do 690 V, 40°C), 35 A (do 690 V, 60°C)
• Prąd roboczy (AC-3 / AC-3e): 25 A (400 V), 18 A (500 V), 13 A (690 V)
• Prąd roboczy (AC-4): 15,5 A (400 V)
• Moc robocza (AC-3 / AC-3e): 5,5 kW (230 V), 11 kW (400/500/690 V)
• Minimalny przekrój w obwodzie głównym (dla maks. wartości znamionowej AC-1): 10 mm²

Obwód sterowania (cewka DC 24 V)

• Rodzaj napięcia sterującego: DC
• Napięcie znamionowe cewki: 24 V DC
• Zakres roboczy (współczynnik): 0,8…1,1
• Moc zamykania cewki: 5,9 W
• Moc trzymania cewki: 5,9 W
• Zwłoka zamknięcia: 50…170 ms
• Zwłoka otwarcia: 15…18 ms

Zestyki pomocnicze

• Konfiguracja: 1 zestyk zwierny (NO) + 1 zestyk rozwierny (NC), bezzwłoczne
• Prąd roboczy (AC-15): 10 A (230 V), 3 A (400 V), 2 A (500 V), 1 A (690 V)
• Prąd roboczy (DC-12): 10 A (24 V), 6 A (48/60 V), 3 A (110 V), 2 A (125 V), 1 A (220 V), 0,15 A (600 V)
• Prąd roboczy (DC-13): 10 A (24 V), 2 A (48/60 V), 1 A (110/125 V), 0,3 A (220/600 V)
• Niezawodność styku: 1 awaria styku na 100 milionów (17 V, 1 mA)

Izolacja, odporność i trwałość

• Napięcie izolacji (stopień zanieczyszczenia 3): 690 V (obwód główny), 690 V (obwód pomocniczy)
• Wytrzymałość na napięcie udarowe: 6 kV (obwód główny), 6 kV (obwód pomocniczy)
• Maks. dopuszczalne napięcie dla bezpiecznej izolacji między cewką a stykami głównymi (EN 60947-1): 400 V
• Żywotność mechaniczna (typowo): 10 000 000 cykli łączeniowych
• Odporność na wstrząsy (DC, impuls prostokątny): 10 g / 5 ms, 7,5 g / 10 ms
• Odporność na wstrząsy (DC, impuls sinusoidalny): 15 g / 5 ms, 10 g / 10 ms

Warunki środowiskowe

• Temperatura otoczenia podczas pracy: -25…+60°C
• Temperatura magazynowania: -55…+80°C
• Wilgotność względna: min. 10%; maks. 95% przy 55°C (IEC 60068-2-30)
• Maks. wysokość montażu n.p.m.: 2000 m

Montaż i wymiary

• Rodzaj montażu: zatrzaskowo na szynie 35 mm (DIN EN 60715) / mocowanie śrubowe
• Montaż szeregowy: tak
• Pozycja montażowa: obrót o +/-180° na pionowej powierzchni; wychylenie do przodu i do tyłu o +/-22,5°
• Wymiary (W × S × G): 85 mm × 45 mm × 107 mm
• Minimalne odstępy (montaż szeregowy): przód 10 mm, góra 10 mm, dół 10 mm, boki 0 mm

Przyłącza i przekroje przewodów (przyłącze śrubowe)

• Styczki główne: 1…10 mm² (jednożyłowy / wielożyłowy / linka z tulejką)
• Styczki główne (AWG): 16…8
• Styczki pomocnicze: 0,5…2,5 mm² (jednożyłowy lub wielożyłowy / linka z tulejką)
• Styczki pomocnicze (AWG): 20…14

Funkcje związane z bezpieczeństwem

• Styk lustrzany zgodnie z IEC 60947-4-1: tak
• Wymuszone otwarcie zgodnie z IEC 60947-5-1: nie
• Nadaje się do funkcji bezpieczeństwa: tak
• Możliwość zastosowania bezpieczne wyłączanie: tak
• Okres użytkowania maksymalny: 20 lat
• Kontrola okresu użytkowania związany z zużyciem: konieczne
• ISO 13849: typ urządzenia zgodnie z ISO 13849-1: 3 (przewymiarowanie zgodnie z ISO 13849-2: konieczne)
• IEC 61508: rodzaj urządzenia bezpiecznego (IEC 61508-2): Typ A

Podsumowanie

Siemens 3RT2026-1BB40 to kompaktowy stycznik mocy SIRIUS w wielkości S0, z cewką DC 24 V i wbudowanymi zestykami pomocniczymi 1 NO + 1 NC. Parametry AC-3e/AC-3: 25 A oraz 11 kW przy 400 V, przyłącza śrubowe, montaż na szynie 35 mm oraz klasa ochrony IP20 od strony czołowej czynią go praktycznym wyborem do standardowych układów sterowania napędami i obwodami mocy.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla aparatury SIRIUS 3RT / 3RT2, zależnie od wykonania: CE / EG-Konf. / deklaracja zgodności UE, UKCA, UL, CCC, KC, EAC, RCM, EMV, Type Test Certificates / Test Report, Special Test Certificate, certyfikaty morskie Maritime application, certyfikaty kolejowe Railway, Confirmation, Miscellaneous oraz dokumenty środowiskowe EPD / Environmental Confirmations. Produkt objęty jest deklaracją RoHS.
• Stycznik mocy SIRIUS 3RT przeznaczony jest do łączenia obwodów elektrycznych, w szczególności obwodów silnikowych i obciążeń zgodnych z kategoriami użytkowania podanymi w dokumentacji producenta, m.in. AC-1, AC-3, AC-3e, AC-4, AC-5a, AC-5b, AC-6a oraz odpowiednich zastosowań DC. Stosować wyłącznie zgodnie z przeznaczeniem i parametrami podanymi w dokumentacji producenta.
• Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji, napięciem i częstotliwością cewki, kategorią użytkowania, prądem znamionowym, mocą łączonego obciążenia, liczbą i rodzajem styków pomocniczych oraz wymaganym sposobem podłączenia.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć urządzenie i instalację od zasilania oraz zabezpieczyć przed ponownym załączeniem.
• Instalację, podłączenie, konserwację, demontaż i wycofanie z eksploatacji może wykonywać wyłącznie uprawniony, wykwalifikowany elektryk, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować uszkodzenie urządzenia, przegrzewanie, sklejanie styków, nieprawidłowe działanie układu sterowania albo brak prawidłowego załączania lub wyłączania obciążenia.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia roboczego, napięcia izolacji, wytrzymałości udarowej, prądu znamionowego, kategorii użytkowania, mocy łączonego silnika lub obciążenia, częstotliwości łączeń, temperatury otoczenia, wilgotności oraz dopuszczalnej wysokości montażu.
• Cewkę stycznika zasilać wyłącznie napięciem i rodzajem prądu zgodnym z wykonaniem urządzenia, np. AC 24 V, AC 230 V lub DC 24 V, zgodnie z oznaczeniem produktu i dokumentacją producenta.
• Aparat ma stopień ochrony IP20 od strony czołowej i ochronę przed dotykiem palcem przy prostopadłym dotknięciu od przodu. Urządzenie należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Stycznik należy montować wyłącznie w sposób przewidziany przez producenta, na szynie montażowej lub za pomocą śrub, zależnie od wykonania. Przed uruchomieniem należy sprawdzić prawidłowe osadzenie aparatu, stabilność mocowania, zgodność połączeń oraz poprawność działania obwodu sterowania.
• Nie używać narzędzi do wymuszania pracy mechanizmu ani do obsługi elementów aparatu w sposób nieprzewidziany w instrukcji. Może to spowodować uszkodzenie urządzenia lub zagrożenie porażeniem elektrycznym.
• Obwód główny i obwód pomocniczy należy zabezpieczyć przed zwarciem zgodnie z dokumentacją producenta oraz zasadami koordynacji zabezpieczeń. Stosować wyłącznie zabezpieczenia, przekroje przewodów i akcesoria przewidziane dla danego wykonania aparatu.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz momenty dokręcania zacisków określone przez producenta. Nieprawidłowe podłączenie lub dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu albo zagrożenie pożarowe.
• W przypadku stosowania dodatkowych bloków styków pomocniczych, modułów przeciwprzepięciowych, bloków elektronicznych lub innych akcesoriów należy używać wyłącznie elementów kompatybilnych wskazanych przez producenta i montować je zgodnie z instrukcją.
• W przypadku zastosowań związanych z bezpieczeństwem należy uwzględnić dane podane przez producenta, w tym styk lustrzany zgodnie z IEC 60947-4-1 w określonej konfiguracji z odpowiednim blokiem styków pomocniczych, brak deklarowanego wymuszonego otwarcia zgodnie z IEC 60947-5-1 dla wskazanych wykonań oraz wymagania dotyczące okresu użytkowania i kontroli zużycia.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, śladów przegrzania, nadpalenia, zużycia styków, nietypowego dźwięku pracy cewki lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
