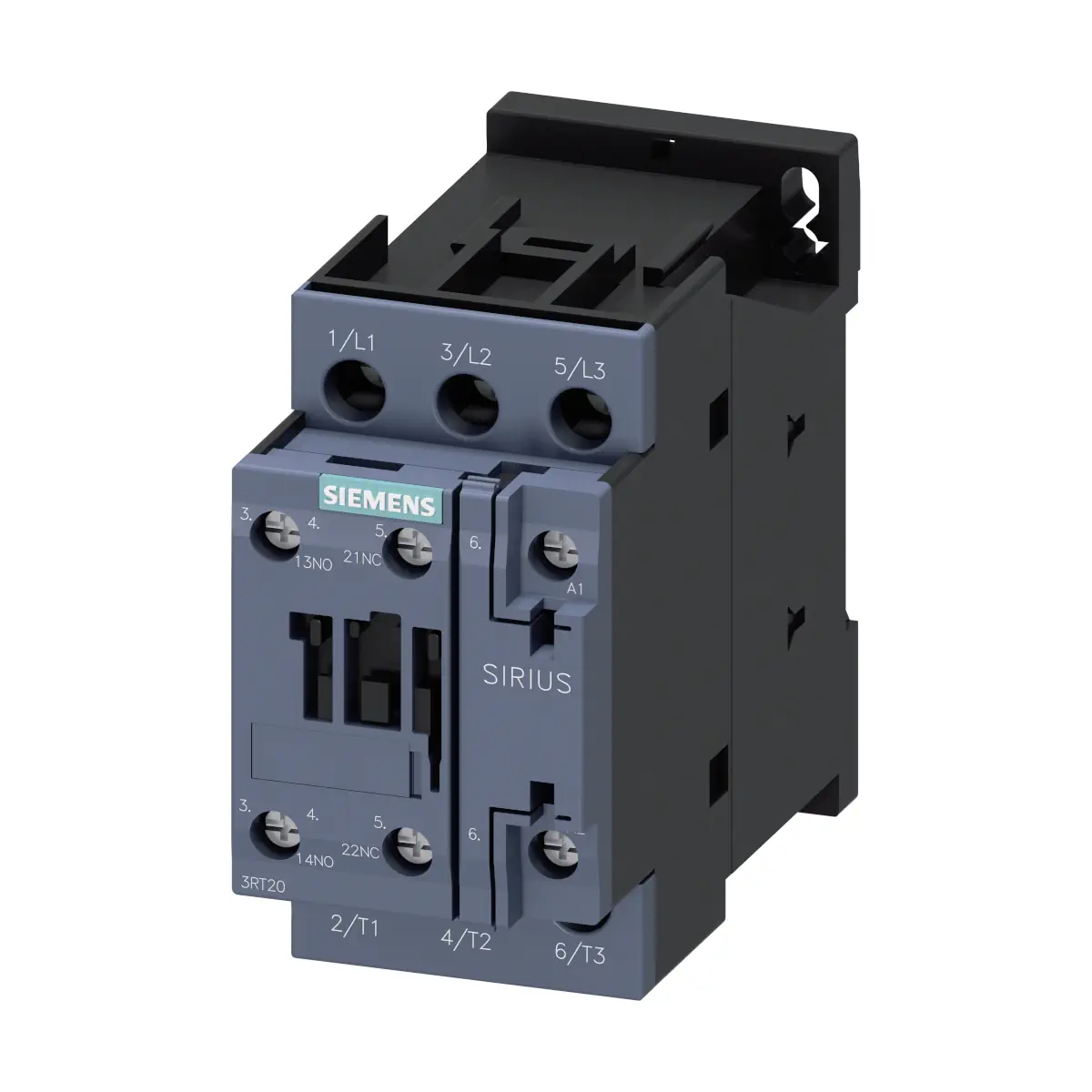

3RT2027-1AB00 Stycznik mocy, AC-3, 32 A, 15 kW / 400 V, 3-biegunowy, AC 24 V, 50 Hz, styki pomocnicze: 1 NO + 1 NC, przyłącze śrubowe, wielkość: S0,

3RT2027-1AB00 to stycznik mocy Siemens z rodziny SIRIUS (seria 3RT2), w wielkości S0, przeznaczony do łączenia obwodów głównych 3-biegunowych. Stycznik pracuje w kategoriach AC-3e/AC-3 z prądem znamionowym 32 A i mocą silnika 15 kW / 400 V. Wersja ta posiada cewkę AC 24 V, 50 Hz (zaciski A1–A2) oraz wbudowane zestyki pomocnicze 1 NO + 1 NC. Wszystkie przyłącza wykonane są jako przyłącza śrubowe.

Najważniejsze cechy

• Producent / marka: Siemens SIRIUS
• Model: 3RT2027-1AB00
• Typ: stycznik mocy (3RT2)
• Wielkość: S0
• Liczba biegunów (obwód główny): 3
• Kategoria użytkowania: AC-3e / AC-3
• Prąd znamionowy (AC-3/AC-3e): 32 A (przy 400 V oraz 500 V)
• Moc silnika (AC-3/AC-3e): 15 kW / 400 V (również 15 kW / 500 V)
• Napięcie sterowania (cewka): AC 24 V, 50 Hz (zakres pracy 0,8 … 1,1)
• Zestyki pomocnicze: 1 NO + 1 NC (bezzwłoczne)
• Przyłącza: śrubowe (obwód główny, pomocniczy i cewka)
• Montaż: na szynie DIN 35 mm (DIN EN 60715), montaż szeregowy: tak
• Stopień ochrony (strona czołowa): IP20
• Masa netto: 0,419 kg

Zastosowanie

3RT2027-1AB00 jest przeznaczony do łączenia obciążeń w obwodzie głównym w kategoriach AC-3e/AC-3 (np. sterowanie napędami silnikowymi) oraz do realizacji sygnalizacji i blokad w obwodach sterowania dzięki wbudowanym zestykem pomocniczym 1 NO + 1 NC.

Obwód główny – parametry łączeniowe

• Zestyki główne: 3 NO
• Napięcie robocze (AC-3 / AC-3e): do 690 V (maks.)
• Prąd roboczy (AC-3 / AC-3e): 32 A (400 V), 32 A (500 V), 21 A (690 V)
• Moc robocza (AC-3 / AC-3e): 7,5 kW (230 V), 15 kW (400 V), 15 kW (500 V), 18,5 kW (690 V)
• Prąd roboczy (AC-1): 50 A (do 690 V, 40°C); 42 A (do 690 V, 60°C)
• Prąd roboczy (AC-4): 22 A (400 V)
• Prąd krótkotrwały wytrzymywany (urządzenie nierozgrzane, do 40°C): 499 A (1 s), 341 A (5 s), 260 A (10 s), 199 A (30 s), 162 A (60 s)

Cewka i sterowanie

• Rodzaj napięcia sterującego: AC
• Napięcie znamionowe cewki: AC 24 V, 50 Hz
• Pobór mocy cewki (załączanie): 77 VA (50 Hz)
• Pozorna moc trzymania: 9,8 VA (50 Hz)
• Zwłoka zamknięcia: 8 … 40 ms
• Zwłoka otwarcia: 4 … 16 ms
• Wersja sterowania: Standard A1 – A2

Zestyki pomocnicze

• Konfiguracja: 1 NO + 1 NC (bezzwłoczne)
• Prąd roboczy (AC-12): maks. 10 A
• Prąd roboczy (AC-15): 10 A (230 V), 3 A (400 V), 2 A (500 V), 1 A (690 V)
• Niezawodność styku: 1 awaria styku na 100 milionów (17 V, 1 mA)

Izolacja i trwałość

• Napięcie izolacji Ui: 690 V (obwód główny), 690 V (obwód pomocniczy) – stopień zanieczyszczenia 3
• Wytrzymałość na napięcie udarowe Uimp: 6 kV (obwód główny), 6 kV (obwód pomocniczy)
• Maks. dopuszczalne napięcie dla bezpiecznej izolacji między cewką a stykami głównymi: 400 V (EN 60947-1)
• Żywotność mechaniczna stycznika (typowa): 10 000 000 cykli łączeniowych
• Okres użytkowania maksymalny: 20 lat

Montaż, wymiary i okablowanie

• Sposób montażu: zatrzaskowe mocowanie na szynie 35 mm (DIN EN 60715) oraz mocowanie śrubowe
• Pozycja montażowa: obrót o +/-180° na pionowej powierzchni montażowej; wychylenie do przodu i do tyłu o +/-22,5° (pionowa powierzchnia)
• Wymiary (wys. x szer. x gł.): 85 mm x 45 mm x 97 mm
• Odstępy przy montażu szeregowym: przód 10 mm, góra 10 mm, dół 10 mm, boki 0 mm
• Przyłącza: śrubowe
• Zakres przekrojów przewodów – styki główne: 1 … 10 mm² (jednożyłowy, wielożyłowy, linka z tulejką kablową)
• Zakres przekrojów przewodów – styki pomocnicze: 0,5 … 2,5 mm² (jednożyłowy/wielożyłowy, linka z tulejką kablową)

Warunki środowiskowe

• Temperatura otoczenia (praca): -25 … +60 °C
• Temperatura (magazynowanie): -55 … +80 °C
• Wilgotność względna: min. 10%; maks. 95% przy 55 °C (IEC 60068-2-30)
• Maks. wysokość montażu n.p.m.: 2 000 m

Podsumowanie

Siemens SIRIUS 3RT2027-1AB00 to kompaktowy stycznik mocy S0 z cewką AC 24 V, 50 Hz, przeznaczony do obwodów 3-biegunowych. Oferuje parametry 32 A (AC-3e/AC-3) i 15 kW / 400 V, ma wbudowane zestyki pomocnicze 1 NO + 1 NC oraz wygodne przyłącza śrubowe, co ułatwia montaż i integrację w układach sterowania.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla aparatury SIRIUS 3RT / 3RT2, zależnie od wykonania: CE / EG-Konf. / deklaracja zgodności UE, UKCA, UL, CCC, KC, EAC, RCM, EMV, Type Test Certificates / Test Report, Special Test Certificate, certyfikaty morskie Maritime application, certyfikaty kolejowe Railway, Confirmation, Miscellaneous oraz dokumenty środowiskowe EPD / Environmental Confirmations. Produkt objęty jest deklaracją RoHS.
• Stycznik mocy SIRIUS 3RT przeznaczony jest do łączenia obwodów elektrycznych, w szczególności obwodów silnikowych i obciążeń zgodnych z kategoriami użytkowania podanymi w dokumentacji producenta, m.in. AC-1, AC-3, AC-3e, AC-4, AC-5a, AC-5b, AC-6a oraz odpowiednich zastosowań DC. Stosować wyłącznie zgodnie z przeznaczeniem i parametrami podanymi w dokumentacji producenta.
• Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji, napięciem i częstotliwością cewki, kategorią użytkowania, prądem znamionowym, mocą łączonego obciążenia, liczbą i rodzajem styków pomocniczych oraz wymaganym sposobem podłączenia.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć urządzenie i instalację od zasilania oraz zabezpieczyć przed ponownym załączeniem.
• Instalację, podłączenie, konserwację, demontaż i wycofanie z eksploatacji może wykonywać wyłącznie uprawniony, wykwalifikowany elektryk, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować uszkodzenie urządzenia, przegrzewanie, sklejanie styków, nieprawidłowe działanie układu sterowania albo brak prawidłowego załączania lub wyłączania obciążenia.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia roboczego, napięcia izolacji, wytrzymałości udarowej, prądu znamionowego, kategorii użytkowania, mocy łączonego silnika lub obciążenia, częstotliwości łączeń, temperatury otoczenia, wilgotności oraz dopuszczalnej wysokości montażu.
• Cewkę stycznika zasilać wyłącznie napięciem i rodzajem prądu zgodnym z wykonaniem urządzenia, np. AC 24 V, AC 230 V lub DC 24 V, zgodnie z oznaczeniem produktu i dokumentacją producenta.
• Aparat ma stopień ochrony IP20 od strony czołowej i ochronę przed dotykiem palcem przy prostopadłym dotknięciu od przodu. Urządzenie należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Stycznik należy montować wyłącznie w sposób przewidziany przez producenta, na szynie montażowej lub za pomocą śrub, zależnie od wykonania. Przed uruchomieniem należy sprawdzić prawidłowe osadzenie aparatu, stabilność mocowania, zgodność połączeń oraz poprawność działania obwodu sterowania.
• Nie używać narzędzi do wymuszania pracy mechanizmu ani do obsługi elementów aparatu w sposób nieprzewidziany w instrukcji. Może to spowodować uszkodzenie urządzenia lub zagrożenie porażeniem elektrycznym.
• Obwód główny i obwód pomocniczy należy zabezpieczyć przed zwarciem zgodnie z dokumentacją producenta oraz zasadami koordynacji zabezpieczeń. Stosować wyłącznie zabezpieczenia, przekroje przewodów i akcesoria przewidziane dla danego wykonania aparatu.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz momenty dokręcania zacisków określone przez producenta. Nieprawidłowe podłączenie lub dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu albo zagrożenie pożarowe.
• W przypadku stosowania dodatkowych bloków styków pomocniczych, modułów przeciwprzepięciowych, bloków elektronicznych lub innych akcesoriów należy używać wyłącznie elementów kompatybilnych wskazanych przez producenta i montować je zgodnie z instrukcją.
• W przypadku zastosowań związanych z bezpieczeństwem należy uwzględnić dane podane przez producenta, w tym styk lustrzany zgodnie z IEC 60947-4-1 w określonej konfiguracji z odpowiednim blokiem styków pomocniczych, brak deklarowanego wymuszonego otwarcia zgodnie z IEC 60947-5-1 dla wskazanych wykonań oraz wymagania dotyczące okresu użytkowania i kontroli zużycia.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, śladów przegrzania, nadpalenia, zużycia styków, nietypowego dźwięku pracy cewki lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
