3RT2027-1AP00 Stycznik mocy, AC-3, 32 A, 15 kW / 400 V, 3-biegunowy, AC 230 V, 50 Hz, styki pomocnicze: 1 NO + 1 NC, przyłącze śrubowe, wielkość: S0,

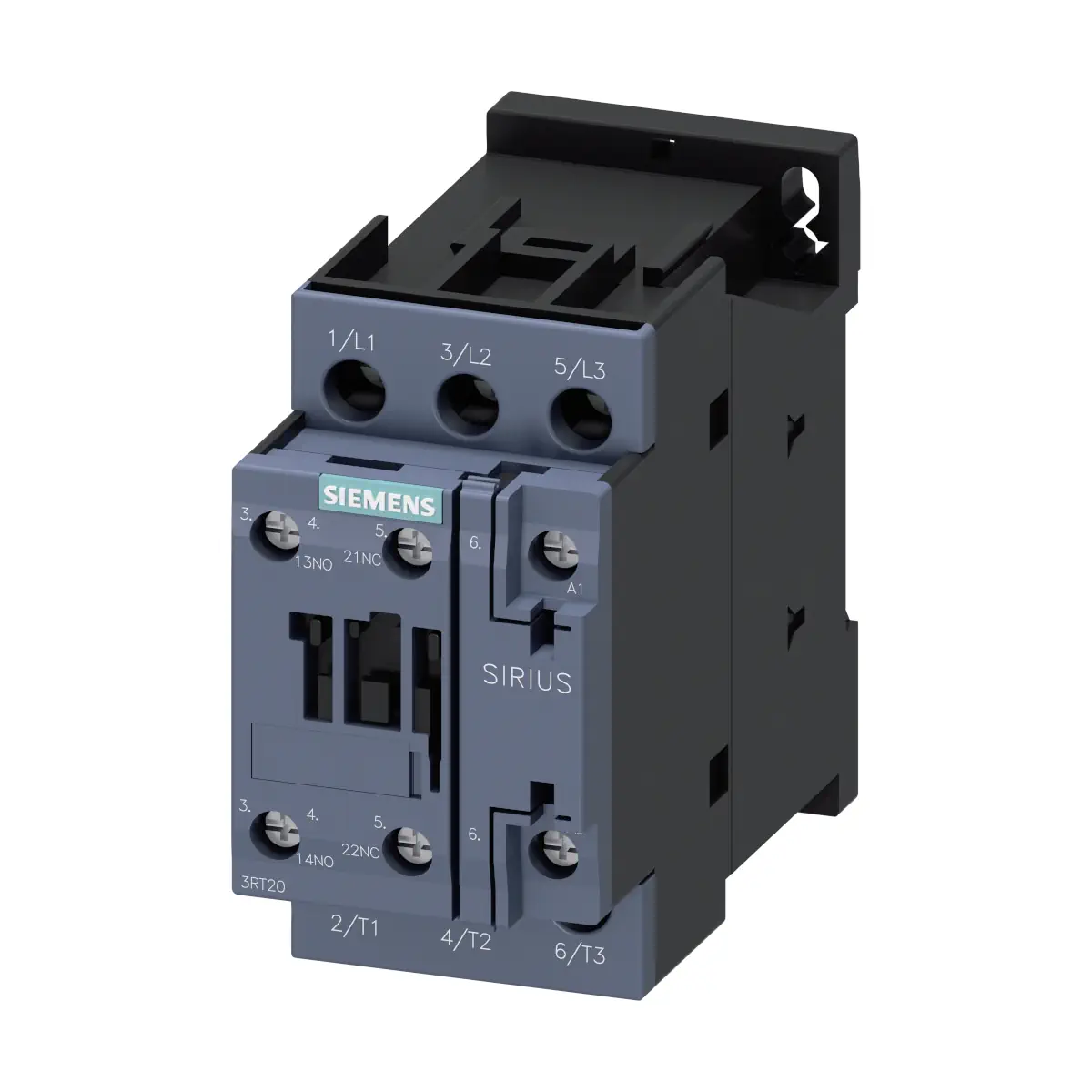

3RT2027-1AP00 to stycznik mocy Siemens SIRIUS (seria 3RT2) w wielkości S0, przeznaczony do łączenia obwodów w kategoriach użytkowania AC-3e/AC-3. Stycznik jest 3-biegunowy, osiąga prąd roboczy 32 A (AC-3/AC-3e przy 400 V) oraz moc 15 kW / 400 V. Wersja ta posiada cewkę AC 230 V, 50 Hz, zestyki pomocnicze 1 NO + 1 NC oraz przyłącza śrubowe.

Najważniejsze cechy

• Producent: Siemens
• Nazwa markowa: SIRIUS
• Model: 3RT2027-1AP00
• Typ produktu: stycznik mocy (oznaczenie typu: 3RT2)
• Wielkość stycznika: S0
• Liczba biegunów (obwód główny): 3
• Zestyki główne: 3 NO
• Zestyki pomocnicze: 1 NO + 1 NC (bezzwłoczne)
• Zasilanie cewki: AC 230 V, 50 Hz (A1–A2)
• Przyłącza: śrubowe (obwód główny, pomocniczy i cewka)
• Stopień ochrony (strona czołowa): IP20

Zastosowanie i parametry łączeniowe (obwód główny)

• Napięcie robocze (AC-3 / AC-3e): do 690 V
• Prąd roboczy (AC-3): 32 A (400 V), 32 A (500 V), 21 A (690 V)
• Prąd roboczy (AC-3e): 32 A (400 V), 32 A (500 V), 21 A (690 V)
• Moc robocza (AC-3): 7,5 kW (230 V), 15 kW (400 V), 15 kW (500 V), 18,5 kW (690 V)
• Moc robocza (AC-3e): 7,5 kW (230 V), 15 kW (400 V), 15 kW (500 V), 18,5 kW (690 V)
• Prąd roboczy (AC-1): 50 A (do 690 V przy 40°C), 42 A (do 690 V przy 60°C)

Obwód sterowniczy (cewka)

• Rodzaj napięcia sterującego: AC
• Napięcie znamionowe cewki: 230 V (50 Hz)
• Zakres roboczy napięcia cewki (50 Hz): 0,8 … 1,1
• Pobór mocy cewki (zamykanie, 50 Hz): 77 VA
• Pozorna moc trzymania (50 Hz): 9,8 VA
• Zwłoka zamknięcia: 8 … 40 ms
• Zwłoka otwarcia: 4 … 16 ms
• Czas trwania łuku: 10 ms
• Wersja sterowania: Standard A1–A2

Obwód pomocniczy

• Zestyki pomocnicze: 1 NO + 1 NC (bezzwłoczne)
• Prąd roboczy (AC-12): maks. 10 A
• Prąd roboczy (AC-15): 10 A (230 V), 3 A (400 V), 2 A (500 V), 1 A (690 V)
• Prąd roboczy (DC-12): 10 A (24 V), 6 A (48/60 V), 3 A (110 V), 2 A (125 V), 1 A (220 V), 0,15 A (600 V)
• Prąd roboczy (DC-13): 10 A (24 V), 2 A (48/60 V), 1 A (110 V), 0,9 A (125 V), 0,3 A (220 V), 0,1 A (600 V)
• Niezawodność styku: 1 awaria styku na 100 milionów (17 V, 1 mA)

Podłączenie (zaciski)

• Obwód główny: 1/L1, 3/L2, 5/L3 → 2/T1, 4/T2, 6/T3
• Cewka: A1 – A2
• Zestyki pomocnicze: 13–14 (NO), 21–22 (NC)

Przewody i zaciski (przyłącze śrubowe)

• Obwód główny – przekrój przewodu: 1 … 10 mm² (jednożyłowy / wielożyłowy / linka z tulejką)
• Obwód główny – AWG: 16 … 8
• Obwód pomocniczy – przekrój przewodu: 0,5 … 2,5 mm² (jednożyłowy / wielożyłowy / linka z tulejką)
• Obwód pomocniczy – AWG: 20 … 14
• Minimalny przekrój w obwodzie głównym przy maks. AC-1: 10 mm²

Montaż i wymiary

• Montaż szeregowy: tak
• Mocowanie: śrubowe / zatrzaskowe na szynie 35 mm zgodnie z DIN EN 60715
• Pozycja montażowa: obrót o +/-180° na pionowej powierzchni; wychylenie do przodu/tyłu o +/-22,5°
• Wymiary (W × S × G): 85 mm × 45 mm × 97 mm
• Masa netto: 421 g
• Maks. wysokość montażu: 2000 m n.p.m.
• Odstępy przy montażu szeregowym: przód 10 mm, góra 10 mm, dół 10 mm, boki 0 mm

Warunki środowiskowe i trwałość

• Temperatura otoczenia (praca): -25 … +60 °C
• Temperatura (magazynowanie): -55 … +80 °C
• Wilgotność względna (min.): 10%
• Wilgotność względna (55°C wg IEC 60068-2-30, maks.): 95%
• Żywotność mechaniczna stycznika (typowo): 10 000 000 cykli

Bezpieczeństwo i izolacja

• Napięcie izolacji (obwód główny / pomocniczy, stopień zanieczyszczenia 3): 690 V
• Wytrzymałość na napięcie udarowe (obwód główny / pomocniczy): 6 kV
• Maks. dopuszczalne napięcie dla bezpiecznej izolacji między cewką a stykami głównymi (EN 60947-1): 400 V
• Styk lustrzany (IEC 60947-4-1): tak
• Nadaje się do funkcji bezpieczeństwa: tak
• Możliwość zastosowania „bezpieczne wyłączanie”: tak
• Maks. okres użytkowania: 20 lat

Podsumowanie

Siemens SIRIUS 3RT2027-1AP00 to kompaktowy stycznik mocy S0 z cewką AC 230 V / 50 Hz, przeznaczony do aplikacji AC-3e/AC-3 z prądem 32 A i mocą 15 kW przy 400 V. Dzięki wbudowanym zestykam pomocniczym 1 NO + 1 NC, zaciskom śrubowym oraz możliwości montażu na szynie DIN 35 mm stanowi praktyczne rozwiązanie do sterowania i łączenia obwodów mocy w instalacjach przemysłowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla aparatury SIRIUS 3RT / 3RT2, zależnie od wykonania: CE / EG-Konf. / deklaracja zgodności UE, UKCA, UL, CCC, KC, EAC, RCM, EMV, Type Test Certificates / Test Report, Special Test Certificate, certyfikaty morskie Maritime application, certyfikaty kolejowe Railway, Confirmation, Miscellaneous oraz dokumenty środowiskowe EPD / Environmental Confirmations. Produkt objęty jest deklaracją RoHS.
• Stycznik mocy SIRIUS 3RT przeznaczony jest do łączenia obwodów elektrycznych, w szczególności obwodów silnikowych i obciążeń zgodnych z kategoriami użytkowania podanymi w dokumentacji producenta, m.in. AC-1, AC-3, AC-3e, AC-4, AC-5a, AC-5b, AC-6a oraz odpowiednich zastosowań DC. Stosować wyłącznie zgodnie z przeznaczeniem i parametrami podanymi w dokumentacji producenta.
• Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji, napięciem i częstotliwością cewki, kategorią użytkowania, prądem znamionowym, mocą łączonego obciążenia, liczbą i rodzajem styków pomocniczych oraz wymaganym sposobem podłączenia.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć urządzenie i instalację od zasilania oraz zabezpieczyć przed ponownym załączeniem.
• Instalację, podłączenie, konserwację, demontaż i wycofanie z eksploatacji może wykonywać wyłącznie uprawniony, wykwalifikowany elektryk, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować uszkodzenie urządzenia, przegrzewanie, sklejanie styków, nieprawidłowe działanie układu sterowania albo brak prawidłowego załączania lub wyłączania obciążenia.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia roboczego, napięcia izolacji, wytrzymałości udarowej, prądu znamionowego, kategorii użytkowania, mocy łączonego silnika lub obciążenia, częstotliwości łączeń, temperatury otoczenia, wilgotności oraz dopuszczalnej wysokości montażu.
• Cewkę stycznika zasilać wyłącznie napięciem i rodzajem prądu zgodnym z wykonaniem urządzenia, np. AC 24 V, AC 230 V lub DC 24 V, zgodnie z oznaczeniem produktu i dokumentacją producenta.
• Aparat ma stopień ochrony IP20 od strony czołowej i ochronę przed dotykiem palcem przy prostopadłym dotknięciu od przodu. Urządzenie należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Stycznik należy montować wyłącznie w sposób przewidziany przez producenta, na szynie montażowej lub za pomocą śrub, zależnie od wykonania. Przed uruchomieniem należy sprawdzić prawidłowe osadzenie aparatu, stabilność mocowania, zgodność połączeń oraz poprawność działania obwodu sterowania.
• Nie używać narzędzi do wymuszania pracy mechanizmu ani do obsługi elementów aparatu w sposób nieprzewidziany w instrukcji. Może to spowodować uszkodzenie urządzenia lub zagrożenie porażeniem elektrycznym.
• Obwód główny i obwód pomocniczy należy zabezpieczyć przed zwarciem zgodnie z dokumentacją producenta oraz zasadami koordynacji zabezpieczeń. Stosować wyłącznie zabezpieczenia, przekroje przewodów i akcesoria przewidziane dla danego wykonania aparatu.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz momenty dokręcania zacisków określone przez producenta. Nieprawidłowe podłączenie lub dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu albo zagrożenie pożarowe.
• W przypadku stosowania dodatkowych bloków styków pomocniczych, modułów przeciwprzepięciowych, bloków elektronicznych lub innych akcesoriów należy używać wyłącznie elementów kompatybilnych wskazanych przez producenta i montować je zgodnie z instrukcją.
• W przypadku zastosowań związanych z bezpieczeństwem należy uwzględnić dane podane przez producenta, w tym styk lustrzany zgodnie z IEC 60947-4-1 w określonej konfiguracji z odpowiednim blokiem styków pomocniczych, brak deklarowanego wymuszonego otwarcia zgodnie z IEC 60947-5-1 dla wskazanych wykonań oraz wymagania dotyczące okresu użytkowania i kontroli zużycia.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, śladów przegrzania, nadpalenia, zużycia styków, nietypowego dźwięku pracy cewki lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
