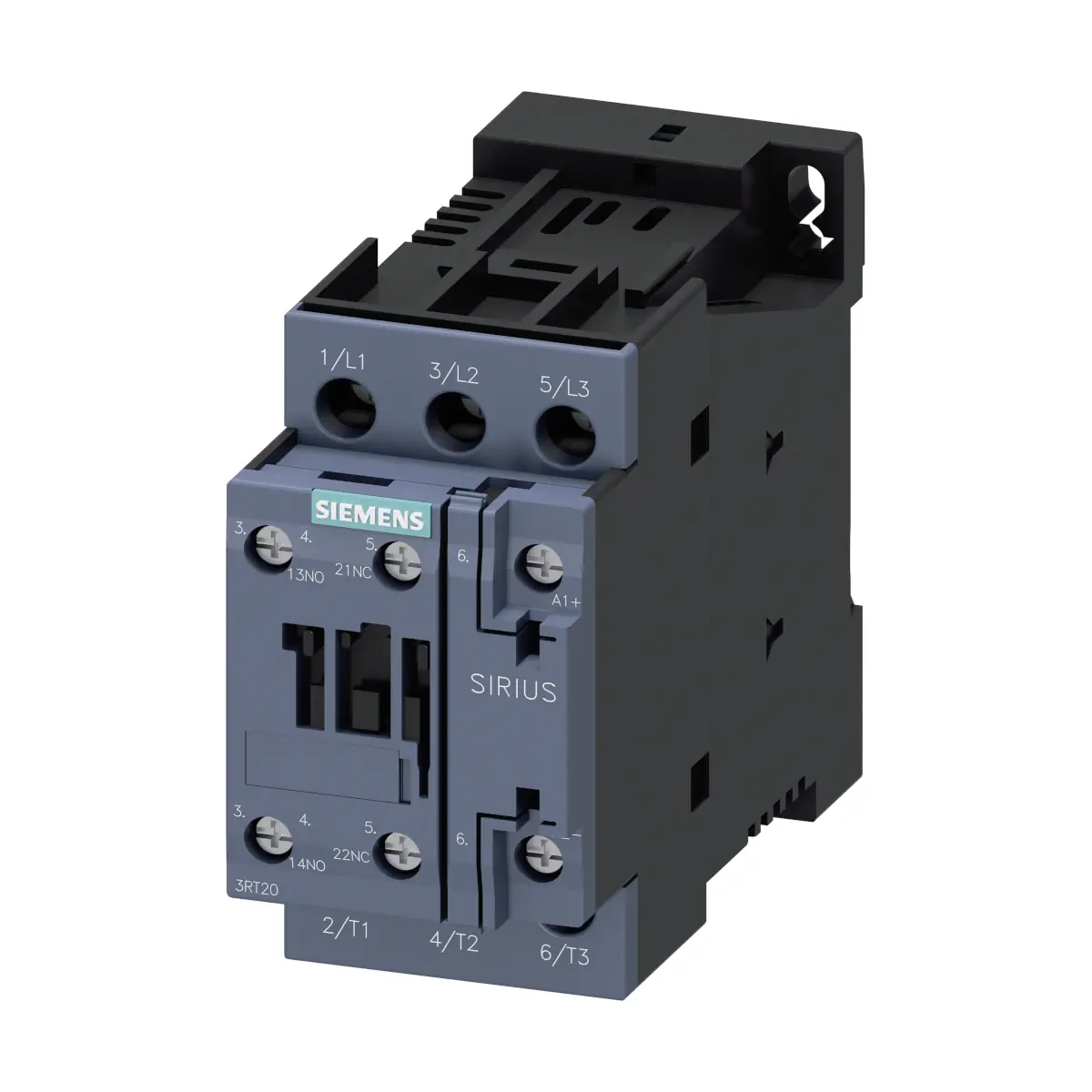

3RT2027-1BB40 Stycznik mocy, AC-3, 32 A, 15 kW / 400 V, 3-biegunowy, DC 24 V, styki pomocnicze: 1 NO + 1 NC, przyłącze śrubowe, wielkość: S0,

3RT2027-1BB40 to stycznik mocy Siemens SIRIUS (seria 3RT2) w wielkości S0, przeznaczony do łączenia obciążeń w kategorii AC-3e/AC-3. Stycznik posiada 3 tory główne (3-biegunowy), cewkę sterującą DC 24 V oraz wbudowane zestyki pomocnicze 1 NO + 1 NC. Wersja ta wyposażona jest w przyłącza śrubowe dla obwodu głównego, pomocniczego i cewki.

Najważniejsze cechy

• Producent / seria: Siemens SIRIUS
• Model: 3RT2027-1BB40
• Typ: stycznik mocy (3RT2)
• Wielkość stycznika: S0
• Liczba biegunów (obwód główny): 3 (3 zestyki zwierne, 0 rozwiernych)
• Prąd znamionowy AC-3/AC-3e: 32 A (dla 400 V)
• Moc silnika AC-3/AC-3e: 15 kW / 400 V
• Napięcie cewki: DC 24 V (A1+ / A2-)
• Zestyki pomocnicze: 1 NO + 1 NC (bezzwłoczne)
• Przyłącza: śrubowe (obwód główny, pomocniczy i cewka)
• Stopień ochrony od strony czołowej: IP20

Zastosowanie

3RT2027-1BB40 służy do łączenia obwodów mocy, w tym w szczególności trójfazowych silników AC w kategoriach użytkowania AC-3e/AC-3. Dzięki wbudowanym stykom pomocniczym (1 NO + 1 NC) umożliwia realizację typowych funkcji sterowania, sygnalizacji i blokad w układach automatyki.

Parametry łączeniowe (obwód główny)

• Napięcie robocze (AC-3 / AC-3e): maks. 690 V
• Prąd roboczy (AC-1): 50 A (do 690 V, 40°C); 42 A (do 690 V, 60°C)
• Prąd roboczy (AC-3 / AC-3e): 32 A (400 V), 32 A (500 V), 21 A (690 V)
• Prąd roboczy (AC-4, 400 V): 22 A
• Moc robocza (AC-3 / AC-3e): 7,5 kW (230 V), 15 kW (400 V), 15 kW (500 V), 18,5 kW (690 V)
• Moc robocza (AC-4, ok. 200 000 cykli): 6 kW (400 V), 10,3 kW (690 V)
• Prąd krótkotrwały wytrzymywany (urządzenie nierozgrzane, do 40°C): 499 A (1 s), 341 A (5 s), 260 A (10 s), 199 A (30 s), 162 A (60 s)
• Częstotliwość przełączania: AC-1 maks. 1 000 1/h, AC-3 maks. 750 1/h, AC-3e maks. 750 1/h, AC-4 maks. 250 1/h

Obwód sterowania (cewka)

• Rodzaj napięcia sterującego: DC
• Napięcie znamionowe cewki: 24 V DC
• Zakres roboczy (współczynnik): 0,8 (wartość początkowa) / 1,1 (wartość końcowa)
• Moc zamykania cewki (DC): 5,9 W
• Moc trzymania cewki (DC): 5,9 W
• Zwłoka zamknięcia (DC): 50 ... 170 ms
• Zwłoka otwarcia (DC): 15 ... 18 ms
• Zaciski cewki: A1 (+), A2 (-)

Zestyki pomocnicze (wbudowane)

• Konfiguracja: 1 NO + 1 NC (bezzwłoczne)
• Oznaczenia zacisków: 13-14 (NO), 21-22 (NC)
• Prąd roboczy (AC-12): maks. 10 A
• Prąd roboczy (AC-15): 10 A (230 V), 3 A (400 V), 2 A (500 V), 1 A (690 V)
• Prąd roboczy (DC-12): 10 A (24 V), 6 A (48 V), 6 A (60 V), 3 A (110 V), 2 A (125 V), 1 A (220 V), 0,15 A (600 V)
• Prąd roboczy (DC-13): 10 A (24 V), 2 A (48 V), 2 A (60 V), 1 A (110 V), 0,9 A (125 V), 0,3 A (220 V), 0,1 A (600 V)
• Niezawodność styku: 1 awaria styku na 100 milionów (17 V, 1 mA)

Montaż i wymiary

• Rodzaj montażu: mocowanie śrubowe / zatrzaskowe na szynie 35 mm zgodnie z DIN EN 60715
• Montaż szeregowy: tak
• Pozycja montażowa: obrót o +/-180° na pionowej powierzchni; wychylenie do przodu i do tyłu o +/-22,5°
• Wymiary (W × S × G): 85 × 45 × 107 mm
• Masa netto: 611 g
• Odstępy przy montażu szeregowym: przód 10 mm, góra 10 mm, dół 10 mm, boki 0 mm

Przyłącza i przekroje przewodów

• Obwód główny – zaciski: 1/L1, 3/L2, 5/L3 oraz 2/T1, 4/T2, 6/T3
• Typ przyłączy (główny / pomocniczy / cewka): przyłącze śrubowe
• Przewody – styki główne: 1 ... 10 mm² (jednożyłowy / wielożyłowy / linka z tulejką)
• Przewody – styki pomocnicze: 0,5 ... 2,5 mm² (jednożyłowy lub wielożyłowy / linka z tulejką)
• Zakres AWG – styki główne: 16 ... 8
• Zakres AWG – styki pomocnicze: 20 ... 14

Dane techniczne i środowiskowe

• Napięcie izolacji (obwód główny i pomocniczy, stopień zanieczyszczenia 3): 690 V
• Wytrzymałość na napięcie udarowe (obwód główny i pomocniczy): 6 kV
• Maks. dopuszczalne napięcie dla bezpiecznej izolacji między cewką a stykami głównymi (EN 60947-1): 400 V
• Strata mocy przy prądzie znamionowym (AC, stan rozgrzany): 6,3 W (na biegun 2,3 W)
• Strata mocy bez składowej prądu obciążenia (typowo): 5,9 W
• Żywotność mechaniczna (typowo): 10 000 000 cykli łączeniowych
• Temperatura otoczenia (praca): -25 ... +60°C
• Temperatura (magazynowanie): -55 ... +80°C
• Wilgotność względna: min. 10%; maks. 95% przy 55°C (IEC 60068-2-30)
• Maks. wysokość montażu: 2 000 m n.p.m.
• Stopień ochrony od strony czołowej: IP20 (ochrona przed dotykiem palcem przy prostopadłym dotknięciu z przodu)

Bezpieczeństwo i zgodność

• Styk lustrzany (IEC 60947-4-1): tak
• Nadaje się do funkcji bezpieczeństwa: tak
• Możliwość zastosowania „bezpieczne wyłączanie”: tak
• Maks. okres użytkowania: 20 a (kontrola okresu użytkowania związana z zużyciem: konieczna)
• ISO 13849: typ urządzenia 3 (przewymiarowanie zgodnie z ISO 13849-2: konieczne)
• IEC 61508: rodzaj urządzenia bezpiecznego (IEC 61508-2) Typ A
• RoHS (data): 10/01/2009

Podsumowanie

Siemens SIRIUS 3RT2027-1BB40 to 3-biegunowy stycznik mocy wielkości S0 z cewką 24 V DC i wbudowanymi stykami pomocniczymi 1 NO + 1 NC, przeznaczony do sterowania obciążeniami w kategorii AC-3e/AC-3 (m.in. silniki do 15 kW przy 400 V). Przyłącza śrubowe, montaż na szynie DIN 35 mm oraz parametry izolacji i trwałości mechanicznej czynią go solidnym elementem typowych układów rozdzielczych i sterowniczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla aparatury SIRIUS 3RT / 3RT2, zależnie od wykonania: CE / EG-Konf. / deklaracja zgodności UE, UKCA, UL, CCC, KC, EAC, RCM, EMV, Type Test Certificates / Test Report, Special Test Certificate, certyfikaty morskie Maritime application, certyfikaty kolejowe Railway, Confirmation, Miscellaneous oraz dokumenty środowiskowe EPD / Environmental Confirmations. Produkt objęty jest deklaracją RoHS.
• Stycznik mocy SIRIUS 3RT przeznaczony jest do łączenia obwodów elektrycznych, w szczególności obwodów silnikowych i obciążeń zgodnych z kategoriami użytkowania podanymi w dokumentacji producenta, m.in. AC-1, AC-3, AC-3e, AC-4, AC-5a, AC-5b, AC-6a oraz odpowiednich zastosowań DC. Stosować wyłącznie zgodnie z przeznaczeniem i parametrami podanymi w dokumentacji producenta.
• Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji, napięciem i częstotliwością cewki, kategorią użytkowania, prądem znamionowym, mocą łączonego obciążenia, liczbą i rodzajem styków pomocniczych oraz wymaganym sposobem podłączenia.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć urządzenie i instalację od zasilania oraz zabezpieczyć przed ponownym załączeniem.
• Instalację, podłączenie, konserwację, demontaż i wycofanie z eksploatacji może wykonywać wyłącznie uprawniony, wykwalifikowany elektryk, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować uszkodzenie urządzenia, przegrzewanie, sklejanie styków, nieprawidłowe działanie układu sterowania albo brak prawidłowego załączania lub wyłączania obciążenia.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia roboczego, napięcia izolacji, wytrzymałości udarowej, prądu znamionowego, kategorii użytkowania, mocy łączonego silnika lub obciążenia, częstotliwości łączeń, temperatury otoczenia, wilgotności oraz dopuszczalnej wysokości montażu.
• Cewkę stycznika zasilać wyłącznie napięciem i rodzajem prądu zgodnym z wykonaniem urządzenia, np. AC 24 V, AC 230 V lub DC 24 V, zgodnie z oznaczeniem produktu i dokumentacją producenta.
• Aparat ma stopień ochrony IP20 od strony czołowej i ochronę przed dotykiem palcem przy prostopadłym dotknięciu od przodu. Urządzenie należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Stycznik należy montować wyłącznie w sposób przewidziany przez producenta, na szynie montażowej lub za pomocą śrub, zależnie od wykonania. Przed uruchomieniem należy sprawdzić prawidłowe osadzenie aparatu, stabilność mocowania, zgodność połączeń oraz poprawność działania obwodu sterowania.
• Nie używać narzędzi do wymuszania pracy mechanizmu ani do obsługi elementów aparatu w sposób nieprzewidziany w instrukcji. Może to spowodować uszkodzenie urządzenia lub zagrożenie porażeniem elektrycznym.
• Obwód główny i obwód pomocniczy należy zabezpieczyć przed zwarciem zgodnie z dokumentacją producenta oraz zasadami koordynacji zabezpieczeń. Stosować wyłącznie zabezpieczenia, przekroje przewodów i akcesoria przewidziane dla danego wykonania aparatu.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz momenty dokręcania zacisków określone przez producenta. Nieprawidłowe podłączenie lub dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu albo zagrożenie pożarowe.
• W przypadku stosowania dodatkowych bloków styków pomocniczych, modułów przeciwprzepięciowych, bloków elektronicznych lub innych akcesoriów należy używać wyłącznie elementów kompatybilnych wskazanych przez producenta i montować je zgodnie z instrukcją.
• W przypadku zastosowań związanych z bezpieczeństwem należy uwzględnić dane podane przez producenta, w tym styk lustrzany zgodnie z IEC 60947-4-1 w określonej konfiguracji z odpowiednim blokiem styków pomocniczych, brak deklarowanego wymuszonego otwarcia zgodnie z IEC 60947-5-1 dla wskazanych wykonań oraz wymagania dotyczące okresu użytkowania i kontroli zużycia.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, śladów przegrzania, nadpalenia, zużycia styków, nietypowego dźwięku pracy cewki lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.

Pliki do pobrania:
3RT2027-1BB40 Karta katalogowa
