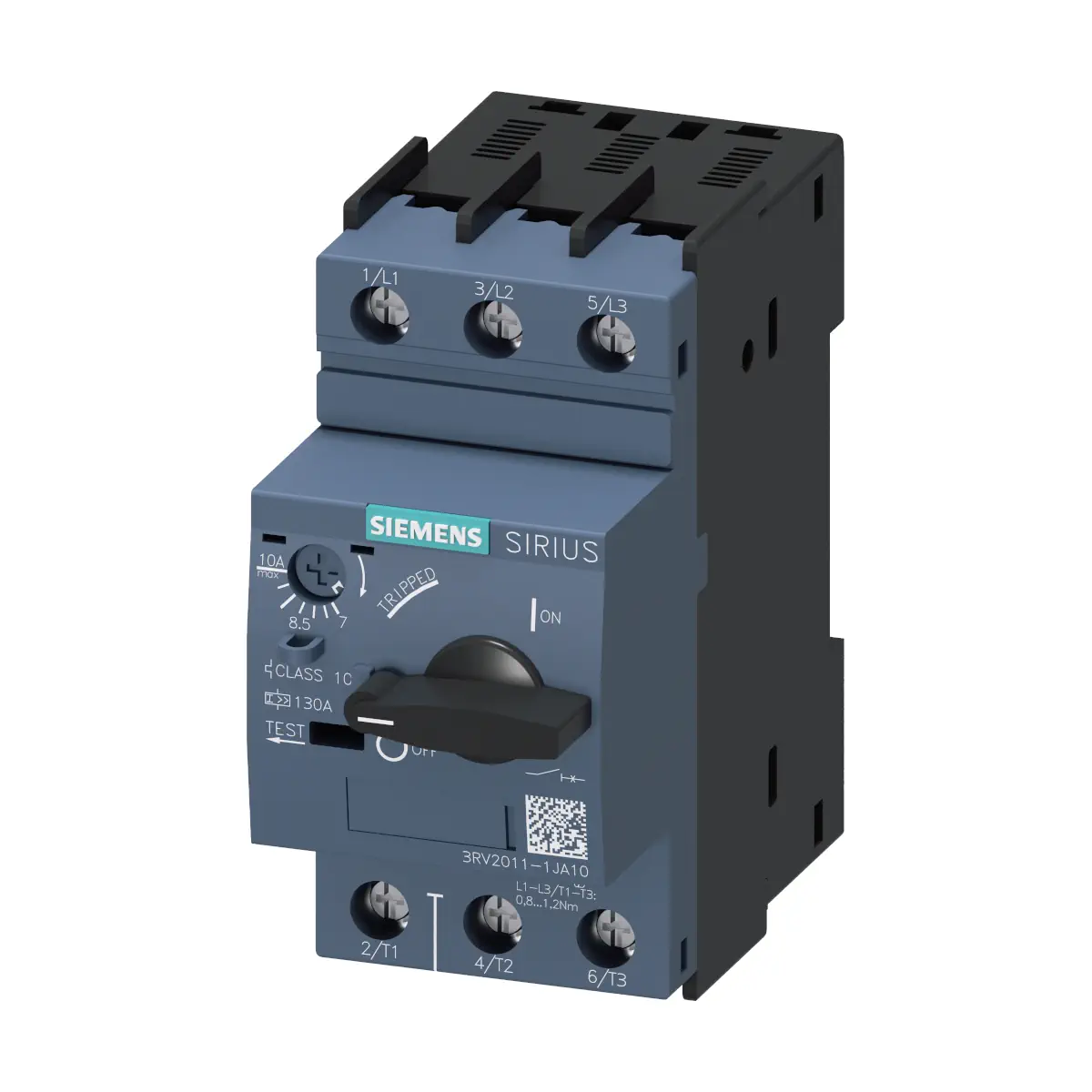

3RV2011-1JA10 Wyłącznik silnikowy 7..10A, wyzwalanie zwarciowe 130A, wielkość S00, zaciski śrubowe

3RV2011-1JA10 to wyłącznik silnikowy Siemens z rodziny SIRIUS (typ 3RV2), wielkości S00, przeznaczony do ochrony silnika. Posiada termiczny wyzwalacz przeciążeniowy w klasie CLASS 10 z nastawą 7…10 A oraz magnetyczny wyzwalacz zwarciowy o progu 130 A. Wykonanie z przyłączem śrubowym oraz standardową zdolnością załączania sprawdza się w typowych aplikacjach sterowania i zabezpieczania silników w układach AC.

Najważniejsze cechy

• Producent: Siemens
• Seria / nazwa markowa: SIRIUS
• Model: 3RV2011-1JA10
• Oznaczenie typu produktu: 3RV2
• Typ urządzenia: wyłącznik silnikowy
• Wykonanie: do ochrony silnika
• Wielkość wyłącznika: S00
• Liczba biegunów (obwód główny): 3
• Nastawa wyzwalacza przeciążeniowego: 7…10 A
• Klasa wyzwalania: CLASS 10
• Wyzwalacz przeciążeniowy: termiczny
• Wyzwalacz zwarciowy: magnetyczny, 130 A
• Kontrola zaniku fazy: tak
• Wykrywanie zwarć doziemnych: nie
• Możliwość rozbudowy o przełącznik pomocniczy: tak

Zastosowanie

3RV2011-1JA10 służy do zabezpieczania silników AC przed skutkami przeciążenia oraz zwarcia. Dzięki wykonaniu w wielkości S00 może być łączony w kombinacje ze stycznikami w wielkościach S00 oraz S0.

Funkcje ochronne i parametry zwarciowe

• Ochrona zwarciowa: tak
• Graniczna zdolność wyłączania (Icu) przy AC:
  • 240 V: 100 kA
  • 400 V: 100 kA
  • 500 V: 42 kA
  • 690 V: 6 kA
• Eksploatacyjna zdolność wyłączania (Ics) przy AC:
  • 240 V: 100 kA
  • 400 V: 100 kA
  • 500 V: 42 kA
  • 690 V: 4 kA
• Próg bezzwłocznego wyzwalacza zwarciowego: 130 A

Dane elektryczne (obwód główny)

• Rodzaj napięcia: AC
• Napięcie robocze znamionowe: 20…690 V
• Częstotliwość robocza: 50…60 Hz
• Prąd roboczy znamionowy: 10 A
• Prąd roboczy przy AC-3 (400 V): 10 A
• Prąd roboczy przy AC-3e (400 V): 10 A
• Moc robocza przy AC-3:
  • 230 V: 2,2 kW
  • 400 V: 4 kW
  • 500 V: 5,5 kW
  • 690 V: 7,5 kW
• Moc robocza przy AC-3e:
  • 230 V: 2,2 kW
  • 400 V: 4 kW
  • 500 V: 5,5 kW
  • 690 V: 7,5 kW
• Częstość przełączania (AC-3 / AC-3e) maks.: 15 1/h
• Strata mocy przy prądzie znamionowym (AC, stan rozgrzany): 9,25 W
• Strata mocy na biegun (AC, stan rozgrzany): 3,1 W
• Napięcie izolacji (AC, stopień zanieczyszczenia 3): 690 V
• Znamionowa wytrzymałość na napięcie udarowe: 6 kV

Dane znamionowe UL/CSA

• FLA (silnik trójfazowy AC): 10 A (480 V), 10 A (600 V)
• Oddawana moc mechaniczna (hp):
  • Silnik jednofazowy AC: 0,5 hp (110/120 V), 1,5 hp (230 V)
  • Silnik trójfazowy AC: 2 hp (200/208 V), 3 hp (220/230 V), 5 hp (460/480 V), 10 hp (575/600 V)

Montaż i przyłącza

• Pozycja montażowa: dowolna
• Rodzaj montażu: mocowanie śrubowe lub zatrzaskowe na szynie 35 mm (DIN EN 60715)
• Rodzaj przyłącza (obwód główny): przyłącze śrubowe
• Schemat przyłączeniowy (obwód główny): góra i dół
• Przekroje przewodów – styki główne:
  • Jednożyłowy / wielożyłowy: 2x (0,75…2,5 mm²), 2x 4 mm²
  • Linka z tulejką kablową: 2x (0,5…1,5 mm²), 2x (0,75…2,5 mm²)
  • AWG: 2x (18…14), 2x 12
• Moment dokręcania (zacisk śrubowy, styki główne): 0,8…1,2 N·m
• Wkrętak: Pozidriv 2, średnica 5…6 mm
• Gwint śruby zaciskowej (styki główne): M3

Warunki środowiskowe i trwałość

• Wysokość montażu (maks.): 2 000 m n.p.m.
• Temperatura otoczenia (praca): -20…+60 °C
• Temperatura (magazynowanie): -50…+80 °C
• Temperatura (transport): -50…+80 °C
• Wilgotność względna podczas pracy: 10…95%
• Odporność na wstrząsy (IEC 60068-2-27): 25g / 11 ms
• Trwałość mechaniczna (styki główne): typ. 100 000 cykli
• Żywotność elektryczna: typ. 100 000 cykli
• Masa netto: 352 g

Bezpieczeństwo i stopień ochrony

• Stopień ochrony (strona czołowa, IEC 60529): IP20
• Przystosowanie do funkcji bezpieczeństwa: tak
• Bezpieczne wyłączanie: tak
• Bezpieczne włączanie: nie
• Maksymalny okres użytkowania: 10 lat
• ISO 13849-1 – typ urządzenia: 3
• IEC 61508-2 – rodzaj urządzenia: Typ A
• Wartość T1 (interwał testowy / czas życia): 10 lat

Wymiary

• Wysokość: 97 mm
• Szerokość: 45 mm
• Głębokość: 97 mm

Podsumowanie

Siemens 3RV2011-1JA10 to 3-biegunowy wyłącznik silnikowy S00 z nastawą przeciążeniową 7…10 A (CLASS 10) oraz magnetyczną ochroną zwarciową 130 A. Oferuje wysokie parametry zwarciowe (m.in. Icu 100 kA przy 240/400 V AC), montaż na szynie DIN 35 mm lub śrubowy oraz pewne przyłącza śrubowe – tworząc kompletne, przemysłowe zabezpieczenie silnika w typowych aplikacjach automatyki.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla aparatury SIRIUS 3RV2 / 3RV29, zależnie od wykonania: CE, UL, CSA, CCC, General Product Approval, dopuszczenia do stosowania w lokalizacjach zagrożonych, Type Test Certificates / Test Report, Special Test Certificate, certyfikaty morskie Maritime application, certyfikaty kolejowe Railway, Confirmation, Miscellaneous oraz dokumenty środowiskowe EPD / Environmental Confirmations. Produkt objęty jest deklaracją RoHS.
• Wyłącznik silnikowy SIRIUS 3RV2 przeznaczony jest do ochrony, łączenia i rozłączania obwodów silnikowych oraz do stosowania zgodnie z funkcją danego wykonania, m.in. do ochrony przeciążeniowej i zwarciowej, ochrony transformatorów, kombinacji rozruchowych lub jako wyłącznik zgodnie z dokumentacją producenta. Osprzęt 3RV29 przeznaczony jest do współpracy z kompatybilnymi wyłącznikami 3RV2.
• Urządzenie spełnia wymagania właściwych norm dla aparatury niskonapięciowej, w tym IEC/EN 60947-1 oraz IEC/EN 60947-2; dla wskazanych wykonań również UL 60947-4-1 / UL 508, CSA oraz UL 489. Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji i dokumentacją producenta.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, regulacji, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć urządzenie i instalację od zasilania oraz zabezpieczyć przed ponownym załączeniem.
• Instalację, podłączenie, regulację, konserwację, demontaż i wycofanie z eksploatacji może wykonywać wyłącznie uprawniony, wykwalifikowany elektryk, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, nastawa, okablowanie lub podłączenie może spowodować uszkodzenie urządzenia, nieprawidłowe działanie zabezpieczenia, brak ochrony silnika lub instalacji, przegrzewanie przewodów albo zagrożenie pożarowe.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia roboczego, napięcia izolacji, wytrzymałości udarowej, prądu znamionowego, zakresu nastawy wyzwalacza przeciążeniowego, zdolności łączeniowej i wyłączalnej, częstotliwości łączeń, temperatury otoczenia, wilgotności oraz dopuszczalnej wysokości montażu.
• Nastawę prądu wyzwalacza przeciążeniowego należy ustawić zgodnie z prądem znamionowym chronionego silnika oraz dokumentacją producenta. Błędna nastawa może spowodować brak prawidłowej ochrony silnika albo nieuzasadnione wyzwalanie zabezpieczenia.
• Urządzenia z wyzwalaczem termicznym i klasą wyzwalania, np. CLASS 10, należy stosować zgodnie z charakterystyką rozruchową chronionego silnika oraz wymaganiami aplikacji.
• Wyłącznik może realizować funkcje ochrony przeciążeniowej, zwarciowej i kontroli zaniku fazy zgodnie z dokumentacją danego wykonania. Nie należy traktować urządzenia jako zabezpieczenia przed zwarciem doziemnym ani jako elementu realizującego funkcję niewskazaną przez producenta.
• Aparat ma stopień ochrony IP20 od strony czołowej i ochronę przed dotykiem palcem przy prostopadłym dotknięciu od przodu. Urządzenie należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Montaż należy wykonywać wyłącznie w sposób przewidziany przez producenta, z zachowaniem wymaganych odstępów, pozycji montażowej, sposobu mocowania oraz zasad montażu akcesoriów. Przed uruchomieniem sprawdzić prawidłowe osadzenie aparatu, działanie mechanizmu, poprawność nastaw i zgodność połączeń.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów, typ przewodów, tulejki kablowe oraz momenty dokręcania zacisków określone przez producenta. Nieprawidłowe podłączenie lub dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu albo zagrożenie pożarowe.
• W przypadku stosowania styków pomocniczych, wyzwalaczy, modułów sygnalizacyjnych, szyn łączeniowych, adapterów lub innych akcesoriów należy używać wyłącznie elementów kompatybilnych wskazanych przez producenta i montować je zgodnie z instrukcją. Nie wszystkie akcesoria mogą być stosowane w każdej konfiguracji.
• Obwody pomocnicze i sterowania należy zabezpieczyć przed zwarciem zgodnie z dokumentacją producenta oraz parametrami styków pomocniczych. Nie przekraczać dopuszczalnych prądów i kategorii użytkowania styków pomocniczych.
• Po zadziałaniu zabezpieczenia należy przed ponownym załączeniem ustalić i usunąć przyczynę wyłączenia. Ponowne załączenie bez usunięcia przyczyny przeciążenia lub zwarcia może spowodować uszkodzenie urządzenia, silnika albo instalacji.
• W zastosowaniach związanych z bezpieczeństwem należy uwzględnić dane producenta dotyczące dopuszczalnych funkcji bezpieczeństwa, okresu użytkowania, kontroli zużycia, wartości B10/FIT oraz wymagań ISO 13849 i IEC 61508 dla danego wykonania. Nie stosować urządzenia jako elementu funkcji bezpieczeństwa, jeśli dokumentacja danego wykonania tego nie przewiduje.
• Dla wskazanych wykonań producent deklaruje obecność substancji SVHC: ołów, Lead - 7439-92-1. Produkt stosować i utylizować zgodnie z informacjami producenta oraz obowiązującymi przepisami.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, śladów przegrzania, nadpalenia, uszkodzenia mechanizmu, zużycia styków lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
