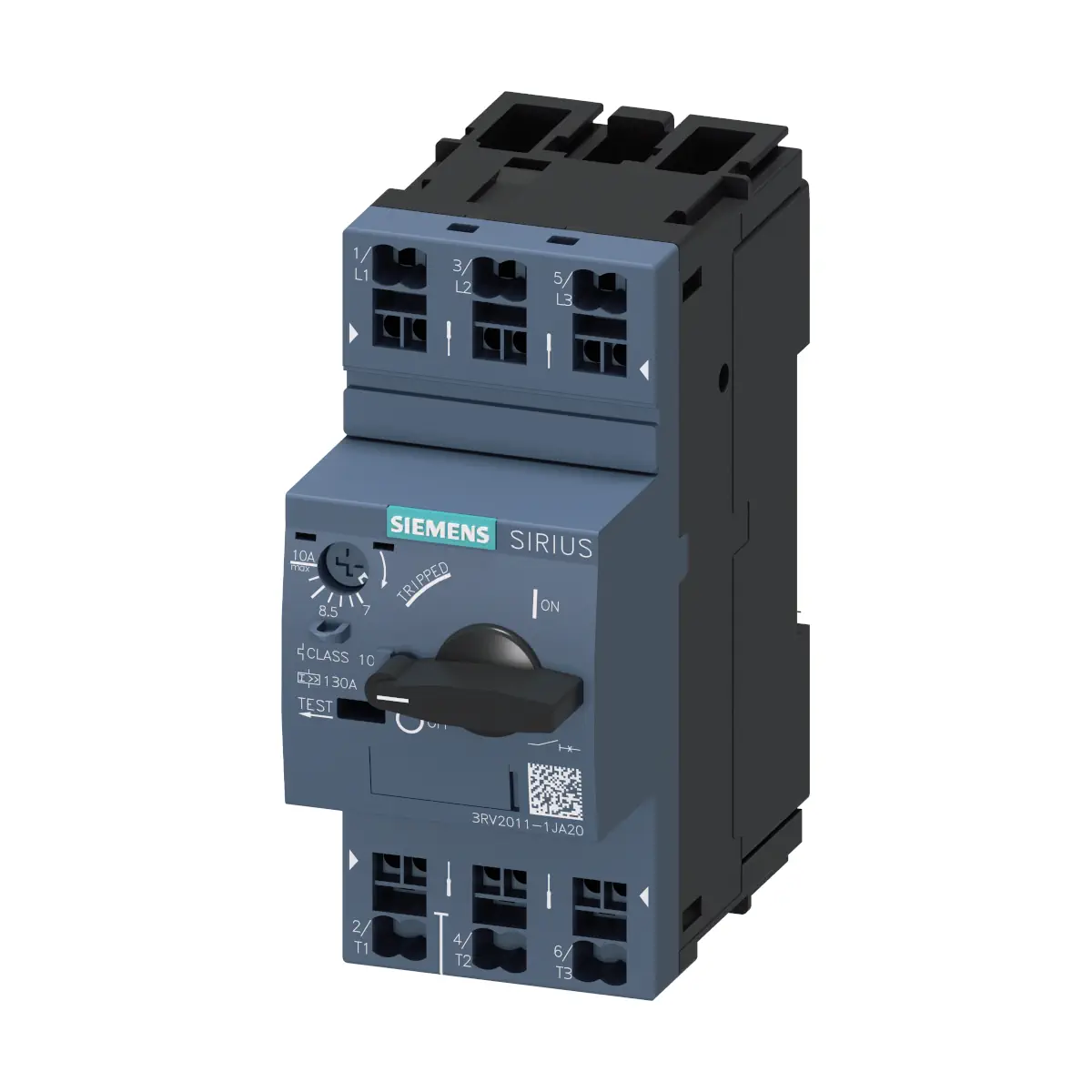

3RV2011-1JA20 Wyłącznik silnikowy 7..10A, wyzwalanie zwarciowe 130A, wielkość S00, zaciski sprężynowe

3RV2011-1JA20 to wyłącznik silnikowy Siemens SIRIUS (seria 3RV2) w wielkości S00, przeznaczony do ochrony silników. Urządzenie posiada termiczny wyzwalacz przeciążeniowy o regulowanym progu 7…10 A (klasa wyzwalania CLASS 10) oraz magnetyczny wyzwalacz zwarciowy o progu zadziałania 130 A. Wykonanie z przyłączem sprężynowym ułatwia szybkie i pewne okablowanie w szafach sterowniczych.

Najważniejsze cechy

• Producent: Siemens
• Nazwa markowa: SIRIUS
• Model: 3RV2011-1JA20
• Typ: wyłącznik silnikowy (do ochrony silnika), seria 3RV2
• Wielkość: S00
• Liczba biegunów (obwód główny): 3
• Wyzwalacz przeciążeniowy: termiczny, CLASS 10, regulacja 7…10 A
• Wyzwalacz zwarciowy: magnetyczny, próg bezzwłoczny 130 A
• Kontrola zaniku fazy: tak
• Przyłącza: sprężynowe (góra i dół)
• Montaż: śrubowy lub zatrzaskowy na szynie 35 mm (DIN EN 60715)
• Stopień ochrony (strona czołowa): IP20

Zastosowanie

3RV2011-1JA20 służy do zabezpieczania silników w instalacjach AC poprzez ochronę przeciążeniową i zwarciową. Może współpracować w kombinacjach ze stycznikami w wielkości S00 oraz S0.

Funkcje ochronne

Ochrona przeciążeniowa

• Zakres nastawy prądu: 7…10 A
• Klasa wyzwalania: CLASS 10
• Wykonanie wyzwalacza: termiczny

Ochrona zwarciowa

• Funkcja ochrony zwarciowej: tak
• Wykonanie wyzwalacza: magnetyczny
• Próg wyzwalania bezzwłocznego: 130 A
• Zdolność wyłączeniowa Icu (AC): 100 kA (240 V), 100 kA (400 V), 42 kA (500 V), 6 kA (690 V)
• Zdolność wyłączeniowa Ics (AC): 100 kA (240 V), 100 kA (400 V), 42 kA (500 V), 4 kA (690 V)

Parametry elektryczne (obwód główny)

• Rodzaj napięcia: AC
• Napięcie robocze Ue: 20…690 V (AC-3 / AC-3e maks. 690 V)
• Częstotliwość: 50…60 Hz
• Prąd roboczy znamionowy: 10 A
• Prąd przy AC-3 (400 V): 10 A
• Prąd przy AC-3e (400 V): 10 A
• Moc robocza (AC-3): 2,2 kW (230 V), 4 kW (400 V), 5,5 kW (500 V), 7,5 kW (690 V)
• Moc robocza (AC-3e): 2,2 kW (230 V), 4 kW (400 V), 5,5 kW (500 V), 7,5 kW (690 V)
• Max. częstotliwość przełączania (AC-3 / AC-3e): 15 1/h

Dane izolacyjne i eksploatacyjne

• Napięcie izolacji Ui (stopień zanieczyszczenia 3, AC): 690 V
• Wytrzymałość na napięcie udarowe Uimp: 6 kV
• Strata mocy (AC, stan rozgrzany): 9,25 W
• Strata mocy na biegun (AC, stan rozgrzany): 3,1 W
• Trwałość mechaniczna zestyków głównych (typ.): 100 000 cykli
• Żywotność elektryczna (typ.): 100 000 cykli
• Odporność na wstrząsy (IEC 60068-2-27): 25g / 11 ms

Montaż i wymiary

• Pozycja montażowa: dowolna
• Rodzaj montażu: mocowanie śrubowe lub zatrzaskowe na szynie 35 mm (DIN EN 60715)
• Wymiary (W x S x G): 106 x 45 x 97 mm
• Wysokość montażu: do 2000 m n.p.m.

Podłączenie (zaciski sprężynowe)

• Wykonanie przyłącza (obwód główny): przyłącze sprężynowe
• Schemat przyłączeniowy: góra i dół
• Przekroje przewodów – jedno-/wielożyłowe: 2x (0,5…4 mm²)
• Linka z tulejką: 2x (0,5…2,5 mm²)
• Linka bez tulejki: 2x (0,5…2,5 mm²)
• Przewody AWG: 2x (20…12)
• Wkrętak: 3,0 x 0,5 mm (średnica 3 mm)

Warunki środowiskowe

• Temperatura pracy: -20…+60 °C
• Temperatura składowania: -50…+80 °C
• Temperatura transportu: -50…+80 °C
• Wilgotność względna podczas pracy: 10…95%

Dane dodatkowe

• Masa netto: 374 g
• Rozszerzenie produktu (przełącznik pomocniczy): tak
• Obwód pomocniczy – liczba styków: 0 NO / 0 NC / 0 przełącznych
• Dyrektywa RoHS (data): 10/01/2009

Podsumowanie

Siemens 3RV2011-1JA20 to 3-biegunowy wyłącznik silnikowy SIRIUS 3RV2 (wielkość S00) z regulowaną ochroną przeciążeniową 7…10 A (CLASS 10) oraz magnetyczną ochroną zwarciową 130 A. Wysoka zdolność wyłączania (do 100 kA przy 240/400 V AC), kontrola zaniku fazy i sprężynowe zaciski czynią go praktycznym rozwiązaniem do zabezpieczania silników w układach automatyki i rozdzielnicach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla aparatury SIRIUS 3RV2 / 3RV29, zależnie od wykonania: CE, UL, CSA, CCC, General Product Approval, dopuszczenia do stosowania w lokalizacjach zagrożonych, Type Test Certificates / Test Report, Special Test Certificate, certyfikaty morskie Maritime application, certyfikaty kolejowe Railway, Confirmation, Miscellaneous oraz dokumenty środowiskowe EPD / Environmental Confirmations. Produkt objęty jest deklaracją RoHS.
• Wyłącznik silnikowy SIRIUS 3RV2 przeznaczony jest do ochrony, łączenia i rozłączania obwodów silnikowych oraz do stosowania zgodnie z funkcją danego wykonania, m.in. do ochrony przeciążeniowej i zwarciowej, ochrony transformatorów, kombinacji rozruchowych lub jako wyłącznik zgodnie z dokumentacją producenta. Osprzęt 3RV29 przeznaczony jest do współpracy z kompatybilnymi wyłącznikami 3RV2.
• Urządzenie spełnia wymagania właściwych norm dla aparatury niskonapięciowej, w tym IEC/EN 60947-1 oraz IEC/EN 60947-2; dla wskazanych wykonań również UL 60947-4-1 / UL 508, CSA oraz UL 489. Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji i dokumentacją producenta.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, regulacji, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć urządzenie i instalację od zasilania oraz zabezpieczyć przed ponownym załączeniem.
• Instalację, podłączenie, regulację, konserwację, demontaż i wycofanie z eksploatacji może wykonywać wyłącznie uprawniony, wykwalifikowany elektryk, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, nastawa, okablowanie lub podłączenie może spowodować uszkodzenie urządzenia, nieprawidłowe działanie zabezpieczenia, brak ochrony silnika lub instalacji, przegrzewanie przewodów albo zagrożenie pożarowe.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia roboczego, napięcia izolacji, wytrzymałości udarowej, prądu znamionowego, zakresu nastawy wyzwalacza przeciążeniowego, zdolności łączeniowej i wyłączalnej, częstotliwości łączeń, temperatury otoczenia, wilgotności oraz dopuszczalnej wysokości montażu.
• Nastawę prądu wyzwalacza przeciążeniowego należy ustawić zgodnie z prądem znamionowym chronionego silnika oraz dokumentacją producenta. Błędna nastawa może spowodować brak prawidłowej ochrony silnika albo nieuzasadnione wyzwalanie zabezpieczenia.
• Urządzenia z wyzwalaczem termicznym i klasą wyzwalania, np. CLASS 10, należy stosować zgodnie z charakterystyką rozruchową chronionego silnika oraz wymaganiami aplikacji.
• Wyłącznik może realizować funkcje ochrony przeciążeniowej, zwarciowej i kontroli zaniku fazy zgodnie z dokumentacją danego wykonania. Nie należy traktować urządzenia jako zabezpieczenia przed zwarciem doziemnym ani jako elementu realizującego funkcję niewskazaną przez producenta.
• Aparat ma stopień ochrony IP20 od strony czołowej i ochronę przed dotykiem palcem przy prostopadłym dotknięciu od przodu. Urządzenie należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Montaż należy wykonywać wyłącznie w sposób przewidziany przez producenta, z zachowaniem wymaganych odstępów, pozycji montażowej, sposobu mocowania oraz zasad montażu akcesoriów. Przed uruchomieniem sprawdzić prawidłowe osadzenie aparatu, działanie mechanizmu, poprawność nastaw i zgodność połączeń.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów, typ przewodów, tulejki kablowe oraz momenty dokręcania zacisków określone przez producenta. Nieprawidłowe podłączenie lub dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu albo zagrożenie pożarowe.
• W przypadku stosowania styków pomocniczych, wyzwalaczy, modułów sygnalizacyjnych, szyn łączeniowych, adapterów lub innych akcesoriów należy używać wyłącznie elementów kompatybilnych wskazanych przez producenta i montować je zgodnie z instrukcją. Nie wszystkie akcesoria mogą być stosowane w każdej konfiguracji.
• Obwody pomocnicze i sterowania należy zabezpieczyć przed zwarciem zgodnie z dokumentacją producenta oraz parametrami styków pomocniczych. Nie przekraczać dopuszczalnych prądów i kategorii użytkowania styków pomocniczych.
• Po zadziałaniu zabezpieczenia należy przed ponownym załączeniem ustalić i usunąć przyczynę wyłączenia. Ponowne załączenie bez usunięcia przyczyny przeciążenia lub zwarcia może spowodować uszkodzenie urządzenia, silnika albo instalacji.
• W zastosowaniach związanych z bezpieczeństwem należy uwzględnić dane producenta dotyczące dopuszczalnych funkcji bezpieczeństwa, okresu użytkowania, kontroli zużycia, wartości B10/FIT oraz wymagań ISO 13849 i IEC 61508 dla danego wykonania. Nie stosować urządzenia jako elementu funkcji bezpieczeństwa, jeśli dokumentacja danego wykonania tego nie przewiduje.
• Dla wskazanych wykonań producent deklaruje obecność substancji SVHC: ołów, Lead - 7439-92-1. Produkt stosować i utylizować zgodnie z informacjami producenta oraz obowiązującymi przepisami.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, śladów przegrzania, nadpalenia, uszkodzenia mechanizmu, zużycia styków lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.

Pliki do pobrania:
3RV2011-1JA20 Karta katalogowa
