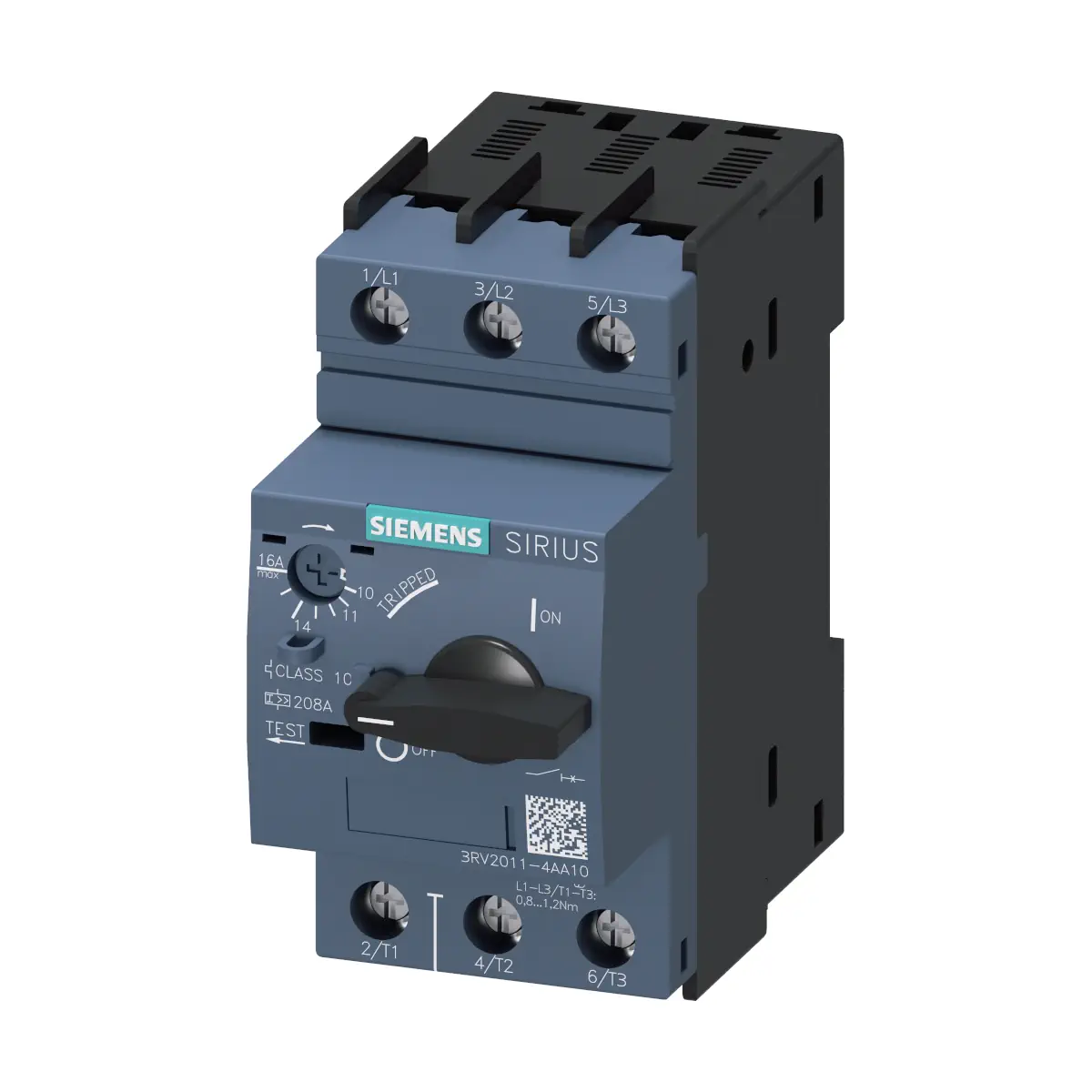

3RV2011-4AA10 Wyłącznik silnikowy 11..16A, wyzwalanie zwarciowe 208A, wielkość S00, zaciski śrubowe

3RV2011-4AA10 to wyłącznik silnikowy (wyłącznik do ochrony silnika) z serii SIRIUS firmy Siemens, w wielkości S00, przeznaczony do zabezpieczania silników przed przeciążeniem i zwarciem. Urządzenie posiada termiczny wyzwalacz przeciążeniowy CLASS 10 z nastawą 10…16 A oraz magnetyczny wyzwalacz zwarciowy o wartości bezzwłocznej 208 A. Wersja wyposażona jest w przyłącza śrubowe i oferuje standardową zdolność załączania.

Najważniejsze cechy

• Producent: Siemens
• Rodzina / nazwa markowa: SIRIUS
• Model: 3RV2011-4AA10
• Typ: wyłącznik silnikowy (do ochrony silnika), seria 3RV2
• Wielkość wyłącznika: S00
• Liczba biegunów: 3
• Zakres nastawy wyzwalacza przeciążeniowego (termiczny): 10…16 A
• Klasa wyzwalania: CLASS 10
• Wyzwalacz zwarciowy (magnetyczny), próg bezzwłoczny: 208 A
• Prąd roboczy (znamionowy): 16 A
• Napięcie robocze (AC): 20…690 V
• Częstotliwość: 50…60 Hz
• Kontrola zaniku fazy: tak
• Przyłącze: śrubowe (góra i dół)
• Możliwość rozbudowy o przełącznik pomocniczy: tak

Zastosowanie

3RV2011-4AA10 jest przeznaczony do ochrony silników w instalacjach prądu przemiennego (AC) w zakresie napięć roboczych 20…690 V. Może być łączony w kombinacje ze stycznikami w wielkości S00 oraz S0.

Znamionowa moc robocza silnika (kategoria AC-3 oraz AC-3e):

• 230 V: 4 kW
• 400 V: 7,5 kW
• 500 V: 7,5 kW
• 690 V: 11 kW

Funkcje ochronne i działanie

Ochrona przeciążeniowa (termiczna)

• Wyzwalacz: termiczny
• Klasa: CLASS 10
• Nastawa prądu: 10…16 A

Ochrona zwarciowa (magnetyczna)

• Funkcja ochrony zwarciowej: tak
• Wyzwalacz: magnetyczny
• Próg wyzwalacza bezzwłocznego: 208 A

Monitorowanie

• Kontrola zaniku fazy: tak
• Wykrywanie zwarć doziemnych: nie

Zdolność wyłączania (zwarciowa)

• Icu (graniczna zdolność wyłączeniowa) przy AC 240 V: 100 kA
• Icu (graniczna zdolność wyłączeniowa) przy AC 400 V: 55 kA
• Icu (graniczna zdolność wyłączeniowa) przy AC 500 V: 10 kA
• Icu (graniczna zdolność wyłączeniowa) przy AC 690 V: 4 kA

• Ics (eksploatacyjna zdolność wyłączeniowa) przy AC 240 V: 100 kA
• Ics (eksploatacyjna zdolność wyłączeniowa) przy AC 400 V: 30 kA
• Ics (eksploatacyjna zdolność wyłączeniowa) przy AC 500 V: 5 kA
• Ics (eksploatacyjna zdolność wyłączeniowa) przy AC 690 V: 2 kA

Parametry elektryczne (wybrane)

• Rodzaj napięcia (obwód główny): AC
• Napięcie robocze (AC): 20…690 V
• Częstotliwość robocza: 50…60 Hz
• Prąd roboczy (znamionowy): 16 A
• Prąd roboczy przy AC-3 / 400 V: 16 A
• Prąd roboczy przy AC-3e / 400 V: 16 A
• Maks. częstość przełączania (AC-3): 15 1/h
• Maks. częstość przełączania (AC-3e): 15 1/h
• Napięcie izolacji (AC, stopień zanieczyszczenia 3): 690 V
• Wytrzymałość na napięcie udarowe: 6 kV
• Strata mocy przy prądzie znamionowym (AC, stan rozgrzany): 9,25 W
• Strata mocy na biegun (AC, stan rozgrzany): 3,1 W

Montaż i wymiary

• Pozycja montażowa: dowolna
• Rodzaj montażu: mocowanie śrubowe; zatrzaskowe na szynie 35 mm (DIN EN 60715)
• Wymiary (W x S x G): 97 x 45 x 97 mm
• Odstęp przy montażu szeregowym (boki): 0 mm

Przyłącza i okablowanie

• Wykonanie przyłącza (obwód główny): przyłącze śrubowe
• Schemat przyłączeniowy (obwód główny): góra i dół
• Przekroje przewodów (styki główne):
  • jednożyłowy lub wielożyłowy: 2x (0,75…2,5 mm²), 2x 4 mm²
  • linka z tulejką kablową: 2x (0,5…1,5 mm²), 2x (0,75…2,5 mm²)
  • AWG: 2x (18…14), 2x 12
• Moment dokręcania (styki główne, zacisk śrubowy): 0,8…1,2 N·m
• Końcówka wkrętaka: Pozidriv 2 (średnica 5…6 mm)
• Gwint śruby zaciskowej (styki główne): M3

Warunki pracy i dane ogólne

• Wysokość montażu (maks.): 2 000 m n.p.m.
• Temperatura otoczenia (praca): -20…+60 °C
• Temperatura (magazynowanie / transport): -50…+80 °C
• Wilgotność względna podczas pracy: 10…95%
• Stopień ochrony (strona czołowa): IP20
• Odporność na wstrząsy (IEC 60068-2-27): 25g / 11 ms
• Trwałość mechaniczna (typowa): 100 000 cykli łączeniowych
• Żywotność elektryczna (typowa): 100 000 cykli łączeniowych
• Masa netto: 355 g

Podsumowanie

Siemens 3RV2011-4AA10 to 3-biegunowy wyłącznik silnikowy SIRIUS (S00) z nastawą przeciążeniową 10…16 A (CLASS 10) i bezzwłocznym wyzwalaniem zwarciowym 208 A. Dzięki wysokiej zdolności wyłączania, kontroli zaniku fazy oraz wygodnym przyłączom śrubowym stanowi solidne rozwiązanie do ochrony silników w aplikacjach przemysłowych w zakresie 20…690 V AC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla aparatury SIRIUS 3RV2 / 3RV29, zależnie od wykonania: CE, UL, CSA, CCC, General Product Approval, dopuszczenia do stosowania w lokalizacjach zagrożonych, Type Test Certificates / Test Report, Special Test Certificate, certyfikaty morskie Maritime application, certyfikaty kolejowe Railway, Confirmation, Miscellaneous oraz dokumenty środowiskowe EPD / Environmental Confirmations. Produkt objęty jest deklaracją RoHS.
• Wyłącznik silnikowy SIRIUS 3RV2 przeznaczony jest do ochrony, łączenia i rozłączania obwodów silnikowych oraz do stosowania zgodnie z funkcją danego wykonania, m.in. do ochrony przeciążeniowej i zwarciowej, ochrony transformatorów, kombinacji rozruchowych lub jako wyłącznik zgodnie z dokumentacją producenta. Osprzęt 3RV29 przeznaczony jest do współpracy z kompatybilnymi wyłącznikami 3RV2.
• Urządzenie spełnia wymagania właściwych norm dla aparatury niskonapięciowej, w tym IEC/EN 60947-1 oraz IEC/EN 60947-2; dla wskazanych wykonań również UL 60947-4-1 / UL 508, CSA oraz UL 489. Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji i dokumentacją producenta.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, regulacji, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć urządzenie i instalację od zasilania oraz zabezpieczyć przed ponownym załączeniem.
• Instalację, podłączenie, regulację, konserwację, demontaż i wycofanie z eksploatacji może wykonywać wyłącznie uprawniony, wykwalifikowany elektryk, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, nastawa, okablowanie lub podłączenie może spowodować uszkodzenie urządzenia, nieprawidłowe działanie zabezpieczenia, brak ochrony silnika lub instalacji, przegrzewanie przewodów albo zagrożenie pożarowe.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia roboczego, napięcia izolacji, wytrzymałości udarowej, prądu znamionowego, zakresu nastawy wyzwalacza przeciążeniowego, zdolności łączeniowej i wyłączalnej, częstotliwości łączeń, temperatury otoczenia, wilgotności oraz dopuszczalnej wysokości montażu.
• Nastawę prądu wyzwalacza przeciążeniowego należy ustawić zgodnie z prądem znamionowym chronionego silnika oraz dokumentacją producenta. Błędna nastawa może spowodować brak prawidłowej ochrony silnika albo nieuzasadnione wyzwalanie zabezpieczenia.
• Urządzenia z wyzwalaczem termicznym i klasą wyzwalania, np. CLASS 10, należy stosować zgodnie z charakterystyką rozruchową chronionego silnika oraz wymaganiami aplikacji.
• Wyłącznik może realizować funkcje ochrony przeciążeniowej, zwarciowej i kontroli zaniku fazy zgodnie z dokumentacją danego wykonania. Nie należy traktować urządzenia jako zabezpieczenia przed zwarciem doziemnym ani jako elementu realizującego funkcję niewskazaną przez producenta.
• Aparat ma stopień ochrony IP20 od strony czołowej i ochronę przed dotykiem palcem przy prostopadłym dotknięciu od przodu. Urządzenie należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Montaż należy wykonywać wyłącznie w sposób przewidziany przez producenta, z zachowaniem wymaganych odstępów, pozycji montażowej, sposobu mocowania oraz zasad montażu akcesoriów. Przed uruchomieniem sprawdzić prawidłowe osadzenie aparatu, działanie mechanizmu, poprawność nastaw i zgodność połączeń.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów, typ przewodów, tulejki kablowe oraz momenty dokręcania zacisków określone przez producenta. Nieprawidłowe podłączenie lub dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu albo zagrożenie pożarowe.
• W przypadku stosowania styków pomocniczych, wyzwalaczy, modułów sygnalizacyjnych, szyn łączeniowych, adapterów lub innych akcesoriów należy używać wyłącznie elementów kompatybilnych wskazanych przez producenta i montować je zgodnie z instrukcją. Nie wszystkie akcesoria mogą być stosowane w każdej konfiguracji.
• Obwody pomocnicze i sterowania należy zabezpieczyć przed zwarciem zgodnie z dokumentacją producenta oraz parametrami styków pomocniczych. Nie przekraczać dopuszczalnych prądów i kategorii użytkowania styków pomocniczych.
• Po zadziałaniu zabezpieczenia należy przed ponownym załączeniem ustalić i usunąć przyczynę wyłączenia. Ponowne załączenie bez usunięcia przyczyny przeciążenia lub zwarcia może spowodować uszkodzenie urządzenia, silnika albo instalacji.
• W zastosowaniach związanych z bezpieczeństwem należy uwzględnić dane producenta dotyczące dopuszczalnych funkcji bezpieczeństwa, okresu użytkowania, kontroli zużycia, wartości B10/FIT oraz wymagań ISO 13849 i IEC 61508 dla danego wykonania. Nie stosować urządzenia jako elementu funkcji bezpieczeństwa, jeśli dokumentacja danego wykonania tego nie przewiduje.
• Dla wskazanych wykonań producent deklaruje obecność substancji SVHC: ołów, Lead - 7439-92-1. Produkt stosować i utylizować zgodnie z informacjami producenta oraz obowiązującymi przepisami.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, śladów przegrzania, nadpalenia, uszkodzenia mechanizmu, zużycia styków lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.

Pliki do pobrania:
3RV2011-4AA10 Karta katalogowa
