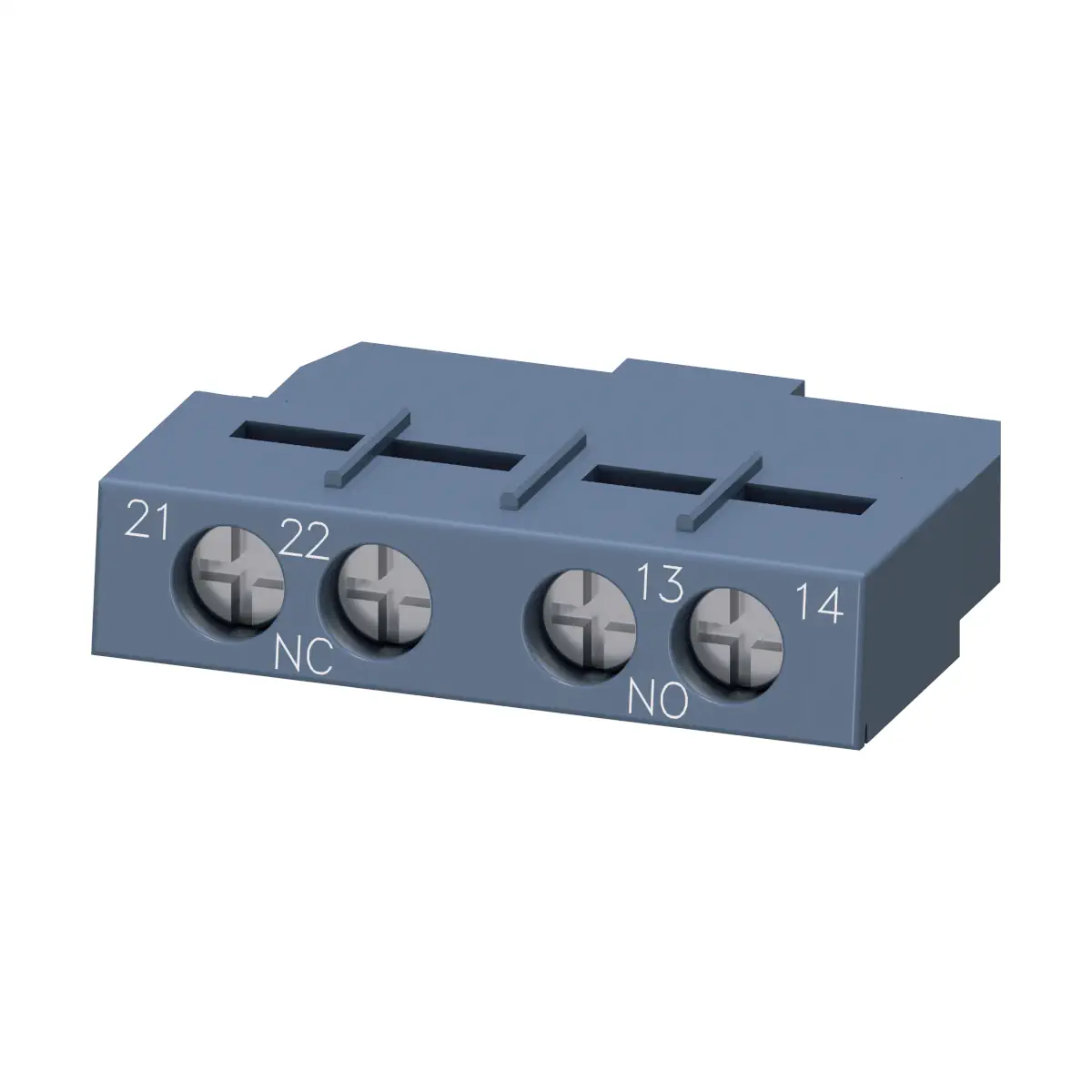

3RV2901-1E Styki pomocnicze czołowe do 3RV2, 1NO+1NC, zaciski śrubowe

3RV2901-1E to łącznik pomocniczy poprzeczny z rodziny Siemens SIRIUS, przeznaczony do współpracy z wyłącznikami 3RV2 (wielkości S00, S0, S2, S3). Wyposażony jest w zestyk 1NO + 1NC (bezzwłoczny) oraz przyłącze śrubowe, dzięki czemu pozwala wygodnie rozbudować obwód pomocniczy i sterowania o dodatkowe sygnały stykowe.

Najważniejsze cechy

• Producent: Siemens
• Nazwa markowa produktu: SIRIUS
• Model: 3RV2901-1E
• Kategoria / typ: łącznik pomocniczy (poprzeczne styki pomocnicze)
• Kompatybilność: wyłącznik 3RV2, wielkość S00, S0, S2, S3
• Konfiguracja styków: 1NO + 1NC (bezzwłoczny)
• Wskaźnik LED: nie
• Rodzaj montażu: mocowanie wtykowe
• Rodzaj przyłącza: przyłącze śrubowe
• Stopień ochrony: IP20 (od przodu / strona czołowa zgodnie z IEC 60529)
• Masa netto: 17 g

Zastosowanie

3RV2901-1E służy do rozbudowy wyłączników 3RV2 o dodatkowe styki pomocnicze wykorzystywane w obwodach pomocniczych oraz obwodach prądu sterowania.

Styki i parametry łączeniowe

• Liczba zestyków zwiernych (NO): 1 (bezzwłoczny)
• Liczba zestyków rozwiernych (NC): 1 (bezzwłoczny)
• Liczba zestyków przełącznych: 0

Prądy robocze styków pomocniczych

• AC-12: 2,5 A przy 24 V; 2,5 A przy 230 V (maks. 2,5 A)
• AC-15: 2 A przy 24 V; 0,5 A przy 230 V
• DC-13: 1 A przy 24 V; 0,3 A przy 48 V; 0,15 A przy 60 V

Dane elektryczne i ochrona

• Napięcie izolacji (wartość znamionowa): 300 V
• Stopień zanieczyszczenia: 3
• Wytrzymałość na napięcie udarowe (wartość znamionowa): 4 kV
• Ochrona przed dotykiem od strony czołowej: zabezpieczony przed wetknięciem palców w przypadku prostopadłego dotknięcia z przodu

Podłączenie elektryczne i okablowanie

• Wykonanie przyłącza: śrubowe
• Przekrój przewodu (jednożyłowy lub wielożyłowy): 0,5 ... 2,5 mm²
• Przekrój przewodu (linka z tulejką kablową): 0,5 ... 2,5 mm²
• Możliwe podłączenie (dla styków pomocniczych):
  • jednożyłowy: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
  • linka z tulejką: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
  • AWG: 2x (20 ... 14)

Montaż i wymiary

• Montaż: mocowanie wtykowe
• Wysokość: 12 mm
• Szerokość: 45 mm
• Głębokość: 17 mm

Warunki środowiskowe

• Temperatura otoczenia podczas pracy: -20 ... +60 °C
• Temperatura magazynowania: -50 ... +80 °C

Zgodność i certyfikaty

• Świadectwa kwalifikacyjne: CE / UL / CSA / CCC
• RoHS (data): 10/01/2009

Podsumowanie

Siemens 3RV2901-1E to kompaktowy łącznik pomocniczy poprzeczny 1NO+1NC z przyłączem śrubowym, przeznaczony do wyłączników 3RV2 (S00, S0, S2, S3). Zapewnia dodatkowe styki pomocnicze do obwodów sterowania, oferując parametry łączeniowe zgodne z klasami AC-12, AC-15 i DC-13 oraz prosty montaż wtykowy.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla aparatury SIRIUS 3RV2 / 3RV29, zależnie od wykonania: CE, UL, CSA, CCC, General Product Approval, dopuszczenia do stosowania w lokalizacjach zagrożonych, Type Test Certificates / Test Report, Special Test Certificate, certyfikaty morskie Maritime application, certyfikaty kolejowe Railway, Confirmation, Miscellaneous oraz dokumenty środowiskowe EPD / Environmental Confirmations. Produkt objęty jest deklaracją RoHS.
• Wyłącznik silnikowy SIRIUS 3RV2 przeznaczony jest do ochrony, łączenia i rozłączania obwodów silnikowych oraz do stosowania zgodnie z funkcją danego wykonania, m.in. do ochrony przeciążeniowej i zwarciowej, ochrony transformatorów, kombinacji rozruchowych lub jako wyłącznik zgodnie z dokumentacją producenta. Osprzęt 3RV29 przeznaczony jest do współpracy z kompatybilnymi wyłącznikami 3RV2.
• Urządzenie spełnia wymagania właściwych norm dla aparatury niskonapięciowej, w tym IEC/EN 60947-1 oraz IEC/EN 60947-2; dla wskazanych wykonań również UL 60947-4-1 / UL 508, CSA oraz UL 489. Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji i dokumentacją producenta.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, regulacji, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć urządzenie i instalację od zasilania oraz zabezpieczyć przed ponownym załączeniem.
• Instalację, podłączenie, regulację, konserwację, demontaż i wycofanie z eksploatacji może wykonywać wyłącznie uprawniony, wykwalifikowany elektryk, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, nastawa, okablowanie lub podłączenie może spowodować uszkodzenie urządzenia, nieprawidłowe działanie zabezpieczenia, brak ochrony silnika lub instalacji, przegrzewanie przewodów albo zagrożenie pożarowe.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia roboczego, napięcia izolacji, wytrzymałości udarowej, prądu znamionowego, zakresu nastawy wyzwalacza przeciążeniowego, zdolności łączeniowej i wyłączalnej, częstotliwości łączeń, temperatury otoczenia, wilgotności oraz dopuszczalnej wysokości montażu.
• Nastawę prądu wyzwalacza przeciążeniowego należy ustawić zgodnie z prądem znamionowym chronionego silnika oraz dokumentacją producenta. Błędna nastawa może spowodować brak prawidłowej ochrony silnika albo nieuzasadnione wyzwalanie zabezpieczenia.
• Urządzenia z wyzwalaczem termicznym i klasą wyzwalania, np. CLASS 10, należy stosować zgodnie z charakterystyką rozruchową chronionego silnika oraz wymaganiami aplikacji.
• Wyłącznik może realizować funkcje ochrony przeciążeniowej, zwarciowej i kontroli zaniku fazy zgodnie z dokumentacją danego wykonania. Nie należy traktować urządzenia jako zabezpieczenia przed zwarciem doziemnym ani jako elementu realizującego funkcję niewskazaną przez producenta.
• Aparat ma stopień ochrony IP20 od strony czołowej i ochronę przed dotykiem palcem przy prostopadłym dotknięciu od przodu. Urządzenie należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Montaż należy wykonywać wyłącznie w sposób przewidziany przez producenta, z zachowaniem wymaganych odstępów, pozycji montażowej, sposobu mocowania oraz zasad montażu akcesoriów. Przed uruchomieniem sprawdzić prawidłowe osadzenie aparatu, działanie mechanizmu, poprawność nastaw i zgodność połączeń.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów, typ przewodów, tulejki kablowe oraz momenty dokręcania zacisków określone przez producenta. Nieprawidłowe podłączenie lub dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu albo zagrożenie pożarowe.
• W przypadku stosowania styków pomocniczych, wyzwalaczy, modułów sygnalizacyjnych, szyn łączeniowych, adapterów lub innych akcesoriów należy używać wyłącznie elementów kompatybilnych wskazanych przez producenta i montować je zgodnie z instrukcją. Nie wszystkie akcesoria mogą być stosowane w każdej konfiguracji.
• Obwody pomocnicze i sterowania należy zabezpieczyć przed zwarciem zgodnie z dokumentacją producenta oraz parametrami styków pomocniczych. Nie przekraczać dopuszczalnych prądów i kategorii użytkowania styków pomocniczych.
• Po zadziałaniu zabezpieczenia należy przed ponownym załączeniem ustalić i usunąć przyczynę wyłączenia. Ponowne załączenie bez usunięcia przyczyny przeciążenia lub zwarcia może spowodować uszkodzenie urządzenia, silnika albo instalacji.
• W zastosowaniach związanych z bezpieczeństwem należy uwzględnić dane producenta dotyczące dopuszczalnych funkcji bezpieczeństwa, okresu użytkowania, kontroli zużycia, wartości B10/FIT oraz wymagań ISO 13849 i IEC 61508 dla danego wykonania. Nie stosować urządzenia jako elementu funkcji bezpieczeństwa, jeśli dokumentacja danego wykonania tego nie przewiduje.
• Dla wskazanych wykonań producent deklaruje obecność substancji SVHC: ołów, Lead - 7439-92-1. Produkt stosować i utylizować zgodnie z informacjami producenta oraz obowiązującymi przepisami.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, śladów przegrzania, nadpalenia, uszkodzenia mechanizmu, zużycia styków lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
