3SK1111-2AB30 - Przekaźnik bezpieczeństwa SIRIUS seria Standard, Obwody przekaźnikowe zwalniające: 3 zestyki zwierne, Przekaźnikowy obwód sygnalizacyjny: 1 zestyk rozwierny Us = 24 V AC/DC przyłącze sprężynowe (Push-in)

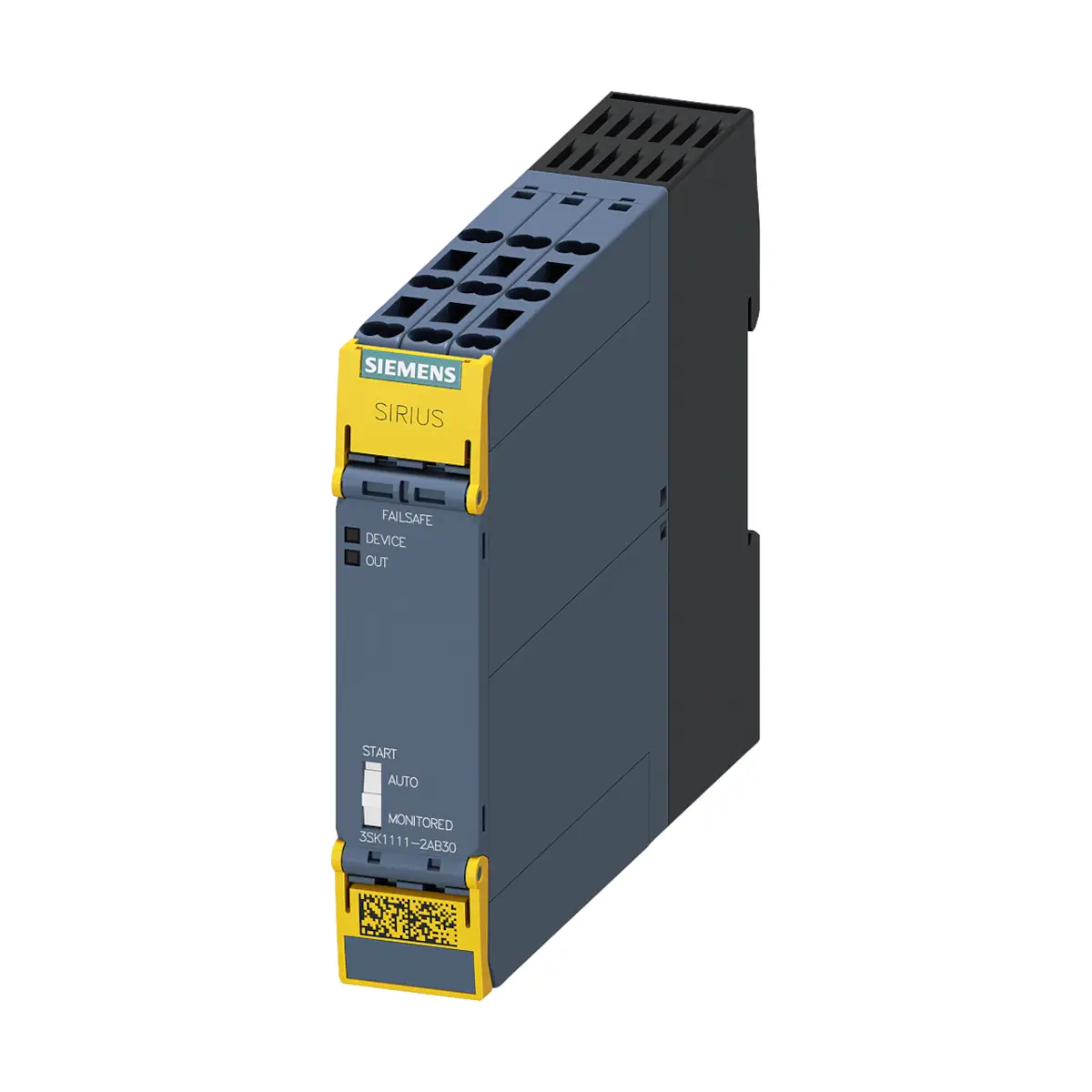

3SK1111-2AB30 to przekaźnik bezpieczeństwa Siemens SIRIUS – jednostka podstawowa serii Standard z obwodami przekaźnikowymi zwalniającymi. Urządzenie zasilane jest napięciem Us = 24 V AC/DC i oferuje 3 wyjścia bezpieczeństwa (3 zestyki zwierne) oraz 1 przekaźnikowy obwód sygnalizacyjny (1 zestyk rozwierny). Wersja ta posiada przyłącza sprężynowe Push-in, a parametryzacja umożliwia pracę z czujnikami bezpotencjałowymi lub potencjałowymi oraz wybór trybu nadzorowany start / autostart.

Najważniejsze cechy

• Producent / marka: Siemens SIRIUS
• Model: 3SK1111-2AB30
• Kategoria: przekaźniki bezpieczeństwa
• Linia produktów: jednostka podstawowa Standard
• Zasilanie: 24 V AC/DC
• Wyjścia: 3 × zestyk zwierny (NO) do zadań bezpieczeństwa, 1 × zestyk rozwierny (NC) do sygnalizacji
• Parametryzacja: czujnik bezpotencjałowy / czujnik potencjałowy, nadzorowany start / autostart
• Autostart: tak
• Monitorowany start: tak
• Zabezpieczenie przed zwarciami krzyżowymi: tak
• Stopień ochrony obudowy: IP20
• Montaż: śrubowy i zatrzaskowy, pozycja montażowa dowolna
• Wymiary (W × S × G): 100 mm × 22,5 mm × 121,6 mm
• Masa netto: 0,232 kg
• Dopuszczenie UL: tak

Zastosowanie

3SK1111-2AB30 jest przeznaczony do realizacji funkcji bezpieczeństwa w układach sterowania maszyn, m.in. do nadzorowania:

• funkcji ZATRZYMANIE AWARYJNE (E-STOP): tak
• drzwi ochronnych: tak
• bariery świetlnej: tak
• kraty świetlnej: tak
• skanera laserowego: tak
• wyłączników pozycyjnych: tak
• optoelektronicznych urządzeń ochronnych: tak
• wyłączników magnetycznych: tak (monitorowanie NC-NC: tak, NC-NO: nie)

Urządzenie obsługuje monitoring czujników bezpotencjałowych i potencjałowych. Monitorowanie maty naciskowej nie jest dostępne.

Funkcje i działanie

Tryby uruchamiania

• Autostart: dostępny (tak).
• Monitorowany start: dostępny (tak).

Wejścia

• Wejście zwrotne: tak
• Wejście startu: tak
• Liczba wejść czujnika 1- lub 2-kanałowych: 1
• Minimalny czas trwania impulsu wejścia czujnika: 150 ms
• Minimalny czas trwania impulsu wejścia przycisku WŁ.: 0,015 s
• Kaskadowe wejście / przełączanie funkcjonalne: nie

Wyjścia przekaźnikowe

• Wyjścia bezpieczeństwa (bezzwłoczne): 3 × NO
• Wyjście sygnalizacyjne (bezzwłoczne): 1 × NC
• Wyjścia bezpieczeństwa zwłoczne: 0
• Żywotność mechaniczna (typowo): 10 000 000 cykli łączeniowych

Czasy reakcji

• Czas załączania przy automatycznym starcie (typowy): 200 ms
• Czas załączania przy automatycznym starcie (maks.): 320 ms (DC), 320 ms (AC)
• Czas załączania przy automatycznym starcie po zaniku zasilania (typowy): 200 ms
• Czas załączania przy automatycznym starcie po zaniku zasilania (maks.): 320 ms
• Czas załączania przy monitorowanym starcie (typowy / maks.): 15 ms / 20 ms
• Czas opóźnienia wyłączenia po otwarciu obwodów bezpieczeństwa (typowy): 10 ms
• Czas opóźnienia wyłączenia w przypadku awarii zasilania (typowy / maks.): 65 ms / 75 ms
• Czas regeneracji po otwarciu obwodów bezpieczeństwa (typowy): 10 ms
• Czas regeneracji po zaniku zasilania (typowy): 0,09 s

Bezpieczeństwo funkcjonalne

• Przydatność do funkcji bezpieczeństwa: tak
• Stan bezpieczny: wyjścia bezpieczeństwa wyłączone
• Kontrola okresu użytkowania związanego z zużyciem: konieczne
• Maksymalny interwał testu funkcji: 1 a
• Kategoria zatrzymania (IEC 60204-1): 0
• IEC 62061: SIL 3 (granica wymogu SIL podsystemu: 3)
• ISO 13849-1: kategoria 4, PL e (dla 2-kanałowego odczytu czujnika), PL c (dla jednokanałowego odczytu czujnika)
• IEC 61508: SIL 3 (SIL 1 dla jednokanałowego odczytu czujnika, SIL 3 dla 2-kanałowego odczytu czujnika), Typ A
• PFDavg (IEC 61508): 1E-6 1/y oraz 2,5E-7
• SFF: 99%
• T1 (IEC 61508): 20 a

Podłączenie elektryczne i okablowanie

• Rodzaj przyłącza: przyłącze sprężynowe Push-in
• Wykonanie przyłącza elektrycznego: przyłącze wtykowe
• Maks. długość przewodu dla obwodów czujników: 2 000 m (dla Cu 1,5 mm² oraz 150 nF/km)
• Przekroje przewodów (jednożyłowy): 1x (0,5…1,5 mm²), 2x (0,5…1,5 mm²)
• Przekroje przewodów (linka z tulejką): 1x (0,5…1,0 mm²), 2x (0,5…1,0 mm²)
• Przekroje przewodów (linka bez tulejki): 1x (0,5…1,5 mm²), 2x (0,5…1,5 mm²)
• Przewody AWG (jednożyłowy): 1x (20…16), 2x (20…16)
• Przewody AWG (wielożyłowy): 1x (20…16), 2x (20…16)

Parametry elektryczne wyjść (styki przekaźnikowe)

• Prąd termiczny elementów łączeniowych ze stykami (maks.): 5 A
• Prąd łączny (maks.): 12 A
• Prąd roboczy przy 17 V (min.): 5 mA
• Zdolność łączeniowa styków NO (DC-13): 24 V: 5 A; 115 V: 0,2 A; 230 V: 0,1 A
• Zdolność łączeniowa styków NO (AC-15): 115 V: 5 A; 230 V: 5 A
• Zdolność łączeniowa styków NC (DC-13): 24 V: 1 A; 115 V: 0,2 A; 230 V: 0,1 A
• Zdolność łączeniowa styków NC (AC-15): 24 V: 2 A; 115 V: 1,5 A; 230 V: 1,5 A

Dane techniczne

• Strata mocy (maks.): 2 W
• Napięcie izolacji (znamionowe): 300 V
• Stopień zanieczyszczenia: 3
• Kategoria przepięciowa: 3
• Znamionowa wytrzymałość na napięcie udarowe: 4 000 V
• Stopień ochrony: IP20
• Odporność na wstrząsy: 10g / 11 ms
• Wytrzymałość zmęczeniowa (IEC 60068-2-6): 5…500 Hz: 0,75 mm
• Częstotliwość przełączania (maks.): 360 1/h
• Temperatura otoczenia (praca): -25…+60 °C
• Temperatura (magazynowanie): -40…+80 °C
• Wilgotność względna (praca): 10…95%
• Ciśnienie powietrza (SN 31205): 900…1 060 hPa
• Maks. wysokość montażu n.p.m.: 4 000 m (z uwagą o obniżeniu wartości znamionowych)
• Kompatybilność elektromagnetyczna (emisja): IEC 60947-5-1, klasa B
• Środowisko EMC: klasa B oraz środowisko domowe

Montaż i wymiary

• Pozycja montażowa: dowolna
• Rodzaj montażu: mocowanie śrubowe i zatrzaskowe
• Wymiary: wysokość 100 mm, szerokość 22,5 mm, głębokość 121,6 mm
• Minimalna odległość do części uziemionych (na boki): 5 mm

Podsumowanie

Siemens SIRIUS 3SK1111-2AB30 to kompaktowy przekaźnik bezpieczeństwa 24 V AC/DC z 3 wyjściami NO do zadań bezpieczeństwa i 1 wyjściem NC do sygnalizacji, z obsługą autostartu oraz monitorowanego startu. Dzięki przyłączom Push-in, ochronie przed zwarciami krzyżowymi i szerokim możliwościom monitorowania urządzeń ochronnych stanowi uniwersalną jednostkę podstawową serii Standard do budowy obwodów bezpieczeństwa.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE, UKCA, cULus, EAC, CCC, RCM oraz dopuszczenia morskie DNV, LRS, RINA i RMRS.
• Produkt posiada certyfikaty i deklaracje dotyczące bezpieczeństwa funkcjonalnego oraz potwierdzenia środowiskowe.
• Produkt zgodny z wymaganiami RoHS. Producent wskazuje obecność substancji SVHC, w tym związków ołowiu oraz bisfenolu A. Użytkować i utylizować zgodnie z dokumentacją producenta oraz obowiązującymi przepisami.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami oraz przekazać do odpowiedniego punktu zbiórki lub recyklingu.
• Montaż, podłączenie, uruchomienie, konserwacja i wycofanie z eksploatacji wyłącznie przez wykwalifikowanego elektryka, zgodnie z dokumentacją producenta i właściwymi przepisami.
• Przed rozpoczęciem prac przy urządzeniu lub instalacji należy odłączyć zasilanie i zabezpieczyć je przed ponownym załączeniem. Praca przy napięciu może spowodować śmierć lub ciężkie obrażenia.
• Produkt jest przekaźnikiem bezpieczeństwa SIRIUS 3SK1 przeznaczonym do realizacji funkcji bezpieczeństwa, m.in. ZATRZYMANIA AWARYJNEGO, monitorowania drzwi ochronnych, kurtyn świetlnych, krat świetlnych, skanerów laserowych, wyłączników pozycyjnych i magnetycznych oraz obwodów bezpieczeństwa.
• Urządzenie należy stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta. Nie stosować produktu do funkcji, których producent nie przewidział, w szczególności do sterowania prasą.
• Urządzenie może realizować funkcje bezpieczeństwa do SIL 3 zgodnie z IEC 62061 / IEC 61508 oraz PL e, kategoria 4 zgodnie z EN ISO 13849-1, przy spełnieniu warunków aplikacji, okablowania, diagnostyki i testowania określonych przez producenta.
• Stanem bezpiecznym urządzenia jest wyłączenie wyjść bezpieczeństwa. Kategoria zatrzymania zgodnie z IEC 60204-1: 0.
• Wymagane jest okresowe sprawdzanie funkcji bezpieczeństwa. Maksymalny interwał testu funkcji wynosi 1 rok, a okres użytkowania związany z bezpieczeństwem wynosi 20 lat.
• Urządzenie należy zasilać napięciem sterującym 24 V AC/DC. Dopuszczalny zakres napięcia dla DC wynosi 0,85–1,2 wartości znamionowej, a dla AC 50/60 Hz wynosi 0,85–1,1 wartości znamionowej.
• Urządzenie posiada 3 bezzwłoczne zestyki zwierne do zadań bezpieczeństwa oraz 1 bezzwłoczny zestyk rozwierny do sygnalizacji. Nie przekraczać dopuszczalnych obciążeń styków podanych w dokumentacji producenta.
• Prąd termiczny elementów łączeniowych wynosi maksymalnie 5 A, a maksymalny prąd łączny 12 A. Przekroczenie dopuszczalnych parametrów może spowodować uszkodzenie styków lub utratę funkcji bezpieczeństwa.
• Dla styków zwiernych wyjść przekaźnikowych należy zastosować ochronę przeciwzwarciową: wkładkę bezpiecznikową gL/gG 6 A albo wyłącznik nadmiarowoprądowy typ A 3 A, typ B 2 A lub typ C 1 A.
• Dla styków rozwiernych wyjść przekaźnikowych należy zastosować ochronę przeciwzwarciową: bezpieczniki Diazed lub Neozed gL/gG 6 A albo wyłącznik nadmiarowoprądowy typ A 2 A, typ B 2 A lub typ C 1 A.
• Przed oddaniem do użytkowania należy sprawdzić poprawność podłączenia czujników, obwodu startu, wejścia zwrotnego, obwodów wyjściowych oraz działanie funkcji bezpieczeństwa.
• Urządzenie umożliwia parametryzację czujników bezpotencjałowych lub potencjałowych oraz startu monitorowanego albo automatycznego. Błędna parametryzacja może spowodować nieprawidłowe działanie funkcji bezpieczeństwa.
• W przypadku automatycznego startu należy uwzględnić możliwość samoczynnego ponownego uruchomienia po spełnieniu warunków bezpieczeństwa. Funkcję autostartu stosować wyłącznie wtedy, gdy jest dopuszczalna w ocenie ryzyka maszyny lub instalacji.
• Minimalny czas trwania impulsu wejścia czujnika wynosi 150 ms, a minimalny czas trwania impulsu wejścia przycisku WŁ. wynosi 0,015 s. Sygnały krótsze mogą nie zostać prawidłowo rozpoznane.
• Urządzenie posiada zabezpieczenie przed zwarciami krzyżowymi. Okablowanie czujników i obwodów bezpieczeństwa należy wykonywać zgodnie ze schematem producenta.
• Stopień ochrony obudowy: IP20. Produkt należy montować w obudowie, szafie sterowniczej lub rozdzielnicy zapewniającej ochronę przed dotykiem, wilgocią, wodą, pyłem przewodzącym i innymi wpływami środowiskowymi.
• Urządzenie zapewnia ochronę przed dotknięciem palcem, jednak nie zwalnia to z obowiązku prawidłowego montażu w odpowiedniej obudowie oraz odłączenia zasilania przed pracami serwisowymi.
• Dopuszczalna temperatura pracy wynosi od -25°C do +60°C, a temperatura magazynowania od -40°C do +80°C. Dopuszczalna wilgotność względna podczas pracy wynosi od 10% do 95%.
• Maksymalna wysokość montażu wynosi 4000 m n.p.m. Przy montażu na dużej wysokości należy uwzględnić obniżenie wartości znamionowych zgodnie z dokumentacją producenta.
• Pozycja montażowa jest dowolna. Urządzenie można montować śrubowo lub zatrzaskowo. Należy zachować odstęp 5 mm od części uziemionych po bokach urządzenia.
• Do podłączania przewodów stosować przekroje i typy przewodów zgodne z dokumentacją producenta. Maksymalna długość przewodu dla obwodów czujników wynosi 2000 m przy Cu 1,5 mm² i pojemności 150 nF/km.
• Nie instalować ani nie uruchamiać urządzenia widocznie uszkodzonego. W przypadku uszkodzenia obudowy, zacisków, elementów przyłączeniowych lub oznaczeń produkt należy wycofać z użytkowania.
• Nie otwierać urządzenia i nie dokonywać nieautoryzowanych modyfikacji. Naruszenie konstrukcji urządzenia może spowodować utratę funkcji bezpieczeństwa, uszkodzenie produktu lub zagrożenie dla użytkownika.
• Przekaźnik bezpieczeństwa może zatrzymywać maszyny lub procesy. Błędne okablowanie, niewłaściwa konfiguracja, brak wymaganych testów lub przekroczenie parametrów styków może spowodować nieskuteczne zatrzymanie, nieoczekiwane uruchomienie maszyny, obrażenia lub szkody materialne.
