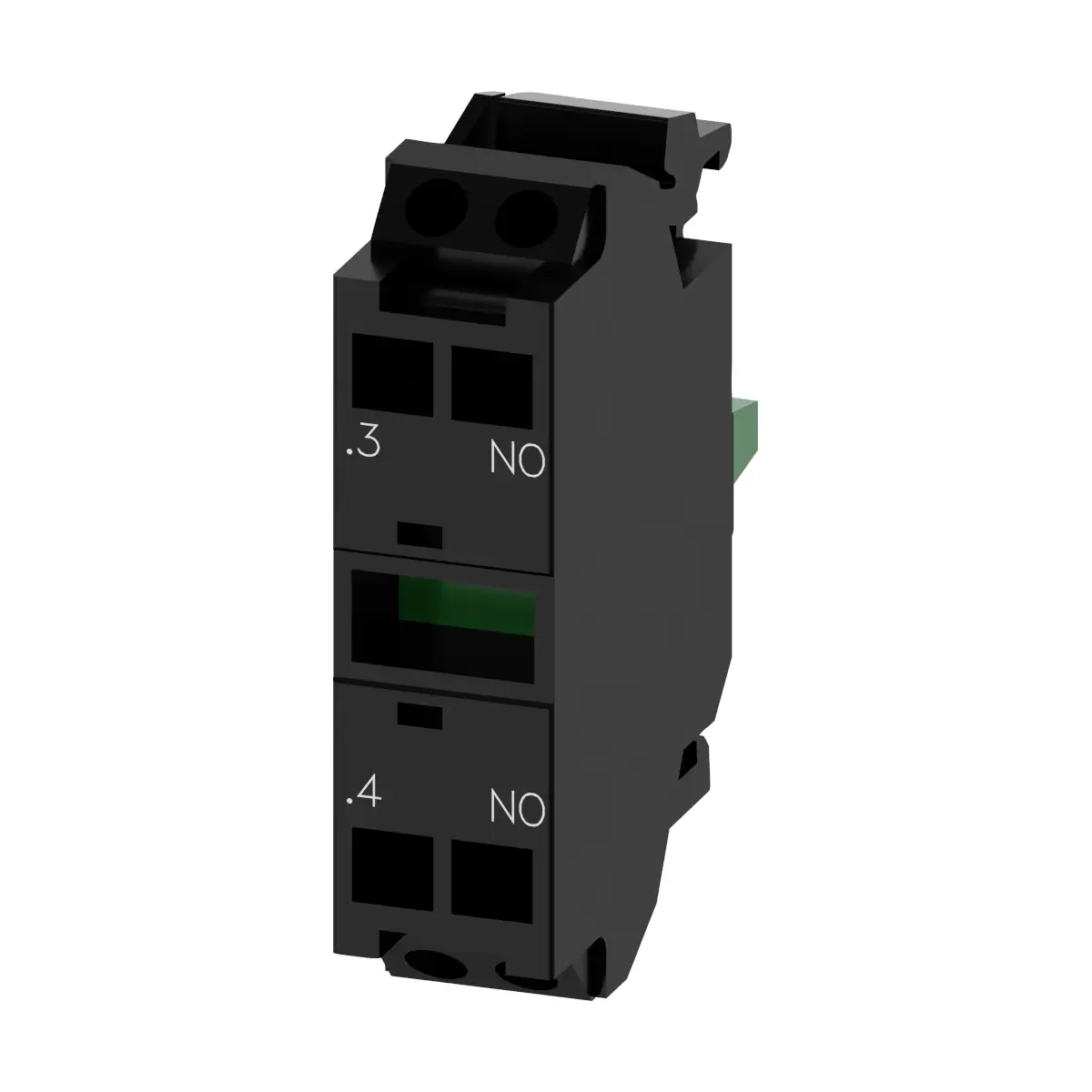

3SU1400-1AA10-3BA0 Blok styków SIRIUS ACT 1NO, montaż czołowy zaciski sprężynowe

3SU1400-1AA10-3BA0 to blok styków z serii Siemens SIRIUS ACT, wyposażony w 1 element łączeniowy – 1NO (styk zwierny). Wersja z przyłączem sprężynowym jest przeznaczona do montażu do płyty czołowej i sprawdza się jako niezawodny element toru pomocniczego w układach sterowania. Minimalna wielkość zamówienia wynosi 5 szt. (lub wielokrotność tej liczby).

Najważniejsze cechy

• Producent: Siemens
• Seria / nazwa markowa: SIRIUS ACT
• Model: 3SU1400-1AA10-3BA0
• Typ produktu: blok styków (oznaczenie typu produktu: 3SU1)
• Konfiguracja styków: 1NO (1 styk zwierny), 0NC
• Przyłącze: sprężynowe
• Montaż: do płyty czołowej
• Funkcja wymuszonego otwarcia: nie
• Stopień ochrony: obudowa IP40, zacisk przyłączeniowy IP20
• Minimalna wielkość zamówienia: 5 szt. (lub wielokrotność)

Zastosowanie

Blok styków 3SU1400-1AA10-3BA0 służy do realizacji styku pomocniczego NO w obwodach sterowania AC/DC. Dzięki przyłączom sprężynowym ułatwia szybkie i powtarzalne podłączenie przewodów w aparaturze montowanej do płyty czołowej.

Styki i obciążalność

• Materiał styku: stop srebra
• Prąd termiczny: 10 A
• Częstotliwość przełączania (maks.): 3 600 1/h
• Żywotność mechaniczna (typ.): 10 000 000 cykli
• Żywotność elektryczna (typ.): 10 000 000 cykli
• Niezawodność styku: 1 awaria/100 mln cykli (17 V, 5 mA); 1 awaria/10 mln cykli (5 V, 1 mA)

Prądy robocze wg kategorii użytkowania

• AC-12: 10 A (24 V, 48 V, 110 V), 8 A (230 V, 400 V)
• AC-15: 6 A (24 V, 48 V, 110 V, 230 V), 3 A (400 V), 1,4 A (500 V)
• DC-12: 10 A (24 V), 5 A (48 V), 2,5 A (110 V), 1 A (230 V), 0,3 A (400 V, 500 V)
• DC-13: 3 A (24 V), 1,5 A (48 V), 0,7 A (110 V), 0,3 A (230 V), 0,1 A (400 V, 500 V)

Podłączenie elektryczne (zaciski)

• Rodzaj przyłącza: przyłącze sprężynowe
• Możliwe przekroje przewodów:
  • jednożyłowy bez tulejki: 2x (0,25 … 1,5 mm²)
  • linka z tulejką: 2x (0,25 … 0,75 mm²)
  • linka bez tulejki: 2x (0,25 … 1,5 mm²)
  • AWG: 2x (24 … 16)

Dane techniczne

• Rodzaj napięcia (robocze / wejściowe): AC/DC
• Napięcie robocze (znamionowe): 5 … 500 V AC (50/60 Hz) / 5 … 500 V DC
• Napięcie izolacji (znamionowe): 500 V
• Wytrzymałość na napięcie udarowe (znamionowa): 6 kV
• Stopień zanieczyszczenia: 3
• Odporność na wstrząsy: IEC 60068-2-27, półfala sinusoidalna 15g / 11 ms; dla aplikacji kolejowych DIN EN 61373 Kategoria 1, Klasa B
• Wytrzymałość zmęczeniowa: IEC 60068-2-6, 10 … 500 Hz: 5g; dla aplikacji kolejowych DIN EN 61373 Kategoria 1, klasa B
• Temperatura otoczenia (praca): -25 … +70 °C
• Temperatura magazynowania: -40 … +80 °C
• Masa netto: 8 g
• Dyrektywa RoHS (data): 10/01/2014

Wymiary i montaż

• Rodzaj montażu: montaż do płyty czołowej
• Wymiary (W × S × G): 36 mm × 9,8 mm × 27,7 mm
• Możliwość zintegrowania: obudowa z tworzywa – tak; metalowa obudowa – tak

Podsumowanie

Siemens 3SU1400-1AA10-3BA0 to kompaktowy blok styków 1NO z przyłączami sprężynowymi, przeznaczony do montażu do płyty czołowej. Oferuje parametry pracy do 500 V AC/DC, prąd termiczny 10 A, wysoką trwałość (typowo 10 mln cykli) oraz stopień ochrony IP40 obudowy, co czyni go solidnym elementem do obwodów pomocniczych i sterowania.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla aparatury SIRIUS ACT 3SU1, zależnie od wykonania: CE, UL, cULus, cURus, CCC, VDE, RCM, KCC, TÜV oraz stopnie NEMA 1, 3, 3R, 4, 4X, 12 i 13 dla wybranych obudów. Dla wskazanych wykonań dostępne są również certyfikat badania typu / raport z badań, specjalny certyfikat badania, potwierdzenia producenta oraz deklaracje środowiskowe EPD / Environmental Confirmations. Produkt objęty jest deklaracją RoHS.
• Aparatura SIRIUS ACT 3SU1 przeznaczona jest do stosowania jako urządzenia sterujące i sygnalizacyjne, m.in. przyciski, lampki sygnalizacyjne, przełączniki, bloki styków, uchwyty, moduły, obudowy oraz akcesoria systemowe. Stosować wyłącznie zgodnie z przeznaczeniem, konfiguracją i parametrami podanymi w dokumentacji producenta.
• Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji, typem elementu wykonawczego, liczbą i rodzajem styków, napięciem roboczym, kategorią użytkowania, sposobem montażu, wymaganym stopniem ochrony IP oraz warunkami środowiskowymi.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć urządzenie i instalację od zasilania oraz zabezpieczyć przed ponownym załączeniem.
• Instalację, podłączenie, konserwację, demontaż i wycofanie z eksploatacji może wykonywać wyłącznie personel wykwalifikowany do danego zadania, zgodnie z dokumentacją producenta, ostrzeżeniami bezpieczeństwa oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować uszkodzenie urządzenia, nieprawidłową pracę obwodu sterowania, utratę funkcji sygnalizacyjnej albo zagrożenie dla użytkownika.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia roboczego, napięcia izolacji, wytrzymałości udarowej, prądu termicznego, prądów znamionowych styków, kategorii użytkowania AC-12, AC-15, DC-12 lub DC-13, częstotliwości przełączania, temperatury otoczenia, wilgotności oraz odporności środowiskowej.
• Bloki styków i moduły należy stosować wyłącznie z kompatybilnymi elementami wykonawczymi, uchwytami, obudowami i akcesoriami systemu SIRIUS ACT wskazanymi przez producenta. Nie wszystkie elementy mogą być łączone w każdej konfiguracji.
• Funkcję ZATRZYMANIA AWARYJNEGO lub funkcję bezpieczeństwa stosować wyłącznie w wykonaniach i konfiguracjach, dla których producent przewidział takie zastosowanie. Standardowe przyciski, obudowy lub bloki styków bez deklarowanej funkcji ZATRZYMANIE AWARYJNE nie mogą być traktowane jako wyłącznik awaryjny.
• Funkcja wymuszonego otwarcia jest dostępna tylko w określonych wykonaniach i konfiguracjach wskazanych przez producenta. Nie należy zakładać jej obecności dla każdego elementu 3SU1.
• W przypadku modułów elektronicznych, AS-Interface, IO-Link oraz elementów identyfikacyjnych należy przestrzegać zasad ochrony przed wyładowaniami elektrostatycznymi ESD oraz wymagań dotyczących konfiguracji i podłączenia podanych w dokumentacji producenta.
• Aparaty montować wyłącznie w sposób przewidziany przez producenta, m.in. w otworach montażowych, na płycie czołowej, w obudowie, do podłoża albo na dedykowanych uchwytach. Należy zachować wymagane odstępy montażowe, pozycję montażową oraz kolejność montażu elementów.
• Stopień ochrony zależy od wykonania i sposobu montażu. Dla bloków styków i modułów należy uwzględnić m.in. IP40 dla obudowy oraz IP20 dla zacisków przyłączeniowych, natomiast dla wybranych obudów 3SU1 producent deklaruje IP66, IP67, IP69 / IP69K oraz stopnie NEMA zależne od wykonania. Wymagany stopień ochrony jest zapewniony tylko przy prawidłowym montażu i zastosowaniu odpowiednich elementów uszczelniających.
• Obudowy, przepusty kablowe i wejścia przewodów należy montować zgodnie z dokumentacją producenta. Niewłaściwy dobór lub montaż przepustów może obniżyć stopień ochrony IP i doprowadzić do uszkodzenia urządzenia lub instalacji.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów, tulejki kablowe oraz momenty dokręcania zacisków i śrub montażowych określone przez producenta. Nieprawidłowe podłączenie lub dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu albo nieprawidłową pracę obwodu sterowania.
• Obwody pomocnicze i sterowania należy zabezpieczyć przed zwarciem zgodnie z dokumentacją producenta, parametrami styków oraz wymaganiami instalacji. Nie przekraczać dopuszczalnego prądu ciągłego i prądów łączeniowych styków.
• Nie stosować urządzenia w warunkach przekraczających dopuszczalne kategorie środowiskowe. Należy unikać kondensacji podczas pracy, środowisk niezgodnych z dokumentacją oraz warunków, dla których producent nie przewidział danego wykonania.
• Przed uruchomieniem należy sprawdzić prawidłowe osadzenie elementów, zgodność zastosowanych bloków styków i modułów, poprawność oznaczeń tabliczek, szczelność obudowy, poprawność okablowania oraz działanie funkcji sterujących i sygnalizacyjnych.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, pęknięcia obudowy, utraty szczelności, śladów przegrzania, zużycia styków lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
