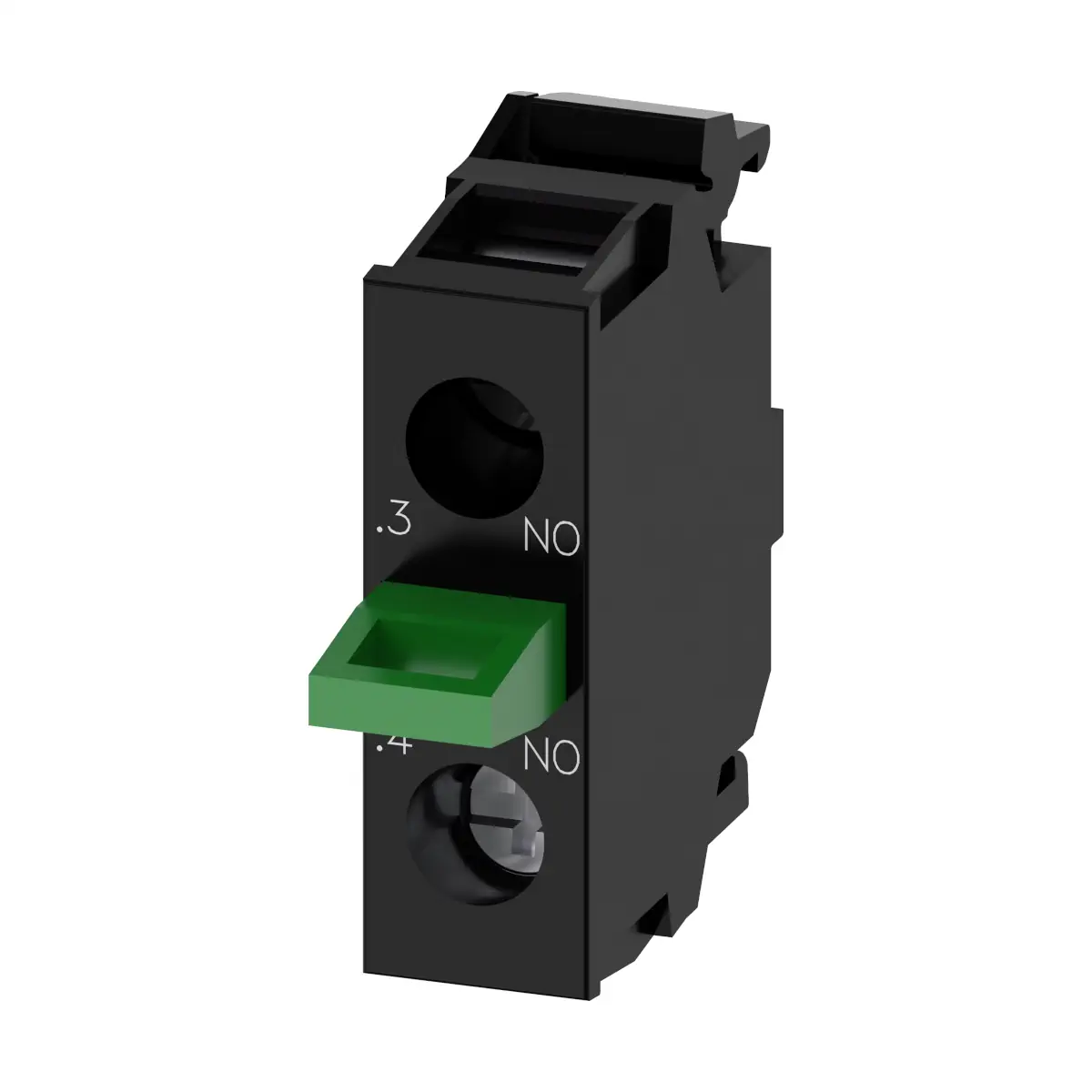

3SU1400-2AA10-1BA0 Blok styków SIRIUS ACT 1NO, montaż do podłoża w obudowie, zaciski śrubowe

Siemens 3SU1400-2AA10-1BA0 to blok styków z serii SIRIUS ACT z 1 elementem łączeniowym w konfiguracji 1NO (styk zwierny). Wersja ta posiada przyłącze śrubowe oraz jest przeznaczona do mocowania do podłoża, co ułatwia budowę obwodów pomocniczych w szafach sterowniczych i na stanowiskach operatorskich.

Najważniejsze cechy

• Producent: Siemens
• Seria / nazwa markowa: SIRIUS ACT
• Model (MLFB): 3SU1400-2AA10-1BA0
• Typ produktu: blok styków (3SU1)
• Konfiguracja styków: 1NO
• Przyłącze: śrubowe
• Montaż: do podłoża
• Funkcja wymuszonego otwarcia: Nie
• Minimalna wielkość zamówienia: 5 szt. (lub wielokrotność)

Zastosowanie

3SU1400-2AA10-1BA0 jest przeznaczony do realizacji obwodów pomocniczych (np. sygnalizacja, sterowanie, logika) jako moduł stykowy z jednym stykiem zwiernym, montowany do podłoża i okablowany poprzez zaciski śrubowe.

Obwód pomocniczy – obciążalność styków

• Liczba styków rozwiernych: 0
• Liczba styków zwiernych: 1
• Materiał styków: stop srebra
• Prąd termiczny: 10 A

Prąd roboczy (kategorie użytkowania)

• AC-12: 10 A (24 V, 48 V, 110 V), 8 A (230 V, 400 V)
• AC-15: 6 A (24 V, 48 V, 110 V, 230 V), 3 A (400 V), 1,4 A (500 V)
• DC-12: 10 A (24 V), 5 A (48 V), 2,5 A (110 V), 1 A (230 V), 0,3 A (400 V, 500 V)
• DC-13: 3 A (24 V), 1,5 A (48 V), 0,7 A (110 V), 0,3 A (230 V), 0,1 A (400 V, 500 V)

Parametry elektryczne i niezawodność

• Napięcie izolacji (znamionowe): 500 V
• Napięcie robocze: 5…500 V (AC 50/60 Hz) oraz 5…500 V (DC)
• Rodzaj napięcia (robocze / wejściowe): AC/DC
• Wytrzymałość na napięcie udarowe (znamionowa): 6 kV
• Stopień zanieczyszczenia: 3
• Częstotliwość przełączania (max): 3 600 1/h
• Żywotność mechaniczna (typowa): 10 000 000 cykli
• Żywotność elektryczna (typowa): 10 000 000 cykli
• Niezawodność styku: 1 awaria na 100 mln cykli (17 V, 5 mA) oraz 1 awaria na 10 mln cykli (5 V, 1 mA)

Podłączenie elektryczne (zaciski śrubowe)

• Wykonanie przyłącza: przyłącze śrubowe
• Przekroje przewodów (możliwe do podłączenia):
  • jednożyłowy z tulejką kablową: 2x (0,5…0,75 mm²)
  • jednożyłowy bez tulejki kablowej: 2x (1,0…1,5 mm²)
  • linka z tulejką kablową: 2x (0,5…1,5 mm²)
  • linka bez tulejki kablowej: 2x (1,0…1,5 mm²)
  • AWG: 2x (18…14)
• Moment dokręcania zacisków śrubowych: 0,8…0,9 N·m

Stopień ochrony i odporność

• Stopień ochrony obudowy: IP40
• Stopień ochrony zacisku przyłączeniowego: IP20
• Odporność na wstrząsy (IEC 60068-2-27): półfala sinusoidalna 15g / 11 ms
• Wytrzymałość zmęczeniowa (IEC 60068-2-6): 10…500 Hz: 5g
• Do aplikacji kolejowych (DIN EN 61373): Kategoria 1, Klasa B (dla wstrząsów i drgań)

Warunki środowiskowe

• Temperatura otoczenia (praca): -25…+70 °C
• Temperatura (magazynowanie): -40…+80 °C
• Kategoria środowiskowa podczas pracy (IEC 60721): 3M6, 3S2, 3B2, 3C3 (bez mgły solnej), 3K6 (wilgotność względna 10…95%, kondensacja podczas pracy niedozwolona)

Montaż i wymiary

• Rodzaj montażu: mocowanie do podłoża
• Wysokość: 33,2 mm
• Szerokość: 9,8 mm
• Głębokość: 27,7 mm
• Masa netto: 8 g
• Możliwość integracji: obudowa z tworzywa – tak, metalowa obudowa – tak

Zgodność

• RoHS (data): 10/01/2014

Podsumowanie

Siemens 3SU1400-2AA10-1BA0 to kompaktowy blok styków 1NO z przyłączem śrubowym, przeznaczony do mocowania do podłoża. Oferuje szeroki zakres napięć roboczych 5…500 V AC/DC, prąd termiczny 10 A, wysoką trwałość (typowo 10 000 000 cykli) oraz stopnie ochrony IP40 (obudowa) i IP20 (zaciski), co czyni go solidnym elementem do budowy obwodów pomocniczych w automatyce i sterowaniu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla aparatury SIRIUS ACT 3SU1, zależnie od wykonania: CE, UL, cULus, cURus, CCC, VDE, RCM, KCC, TÜV oraz stopnie NEMA 1, 3, 3R, 4, 4X, 12 i 13 dla wybranych obudów. Dla wskazanych wykonań dostępne są również certyfikat badania typu / raport z badań, specjalny certyfikat badania, potwierdzenia producenta oraz deklaracje środowiskowe EPD / Environmental Confirmations. Produkt objęty jest deklaracją RoHS.
• Aparatura SIRIUS ACT 3SU1 przeznaczona jest do stosowania jako urządzenia sterujące i sygnalizacyjne, m.in. przyciski, lampki sygnalizacyjne, przełączniki, bloki styków, uchwyty, moduły, obudowy oraz akcesoria systemowe. Stosować wyłącznie zgodnie z przeznaczeniem, konfiguracją i parametrami podanymi w dokumentacji producenta.
• Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji, typem elementu wykonawczego, liczbą i rodzajem styków, napięciem roboczym, kategorią użytkowania, sposobem montażu, wymaganym stopniem ochrony IP oraz warunkami środowiskowymi.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć urządzenie i instalację od zasilania oraz zabezpieczyć przed ponownym załączeniem.
• Instalację, podłączenie, konserwację, demontaż i wycofanie z eksploatacji może wykonywać wyłącznie personel wykwalifikowany do danego zadania, zgodnie z dokumentacją producenta, ostrzeżeniami bezpieczeństwa oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować uszkodzenie urządzenia, nieprawidłową pracę obwodu sterowania, utratę funkcji sygnalizacyjnej albo zagrożenie dla użytkownika.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia roboczego, napięcia izolacji, wytrzymałości udarowej, prądu termicznego, prądów znamionowych styków, kategorii użytkowania AC-12, AC-15, DC-12 lub DC-13, częstotliwości przełączania, temperatury otoczenia, wilgotności oraz odporności środowiskowej.
• Bloki styków i moduły należy stosować wyłącznie z kompatybilnymi elementami wykonawczymi, uchwytami, obudowami i akcesoriami systemu SIRIUS ACT wskazanymi przez producenta. Nie wszystkie elementy mogą być łączone w każdej konfiguracji.
• Funkcję ZATRZYMANIA AWARYJNEGO lub funkcję bezpieczeństwa stosować wyłącznie w wykonaniach i konfiguracjach, dla których producent przewidział takie zastosowanie. Standardowe przyciski, obudowy lub bloki styków bez deklarowanej funkcji ZATRZYMANIE AWARYJNE nie mogą być traktowane jako wyłącznik awaryjny.
• Funkcja wymuszonego otwarcia jest dostępna tylko w określonych wykonaniach i konfiguracjach wskazanych przez producenta. Nie należy zakładać jej obecności dla każdego elementu 3SU1.
• W przypadku modułów elektronicznych, AS-Interface, IO-Link oraz elementów identyfikacyjnych należy przestrzegać zasad ochrony przed wyładowaniami elektrostatycznymi ESD oraz wymagań dotyczących konfiguracji i podłączenia podanych w dokumentacji producenta.
• Aparaty montować wyłącznie w sposób przewidziany przez producenta, m.in. w otworach montażowych, na płycie czołowej, w obudowie, do podłoża albo na dedykowanych uchwytach. Należy zachować wymagane odstępy montażowe, pozycję montażową oraz kolejność montażu elementów.
• Stopień ochrony zależy od wykonania i sposobu montażu. Dla bloków styków i modułów należy uwzględnić m.in. IP40 dla obudowy oraz IP20 dla zacisków przyłączeniowych, natomiast dla wybranych obudów 3SU1 producent deklaruje IP66, IP67, IP69 / IP69K oraz stopnie NEMA zależne od wykonania. Wymagany stopień ochrony jest zapewniony tylko przy prawidłowym montażu i zastosowaniu odpowiednich elementów uszczelniających.
• Obudowy, przepusty kablowe i wejścia przewodów należy montować zgodnie z dokumentacją producenta. Niewłaściwy dobór lub montaż przepustów może obniżyć stopień ochrony IP i doprowadzić do uszkodzenia urządzenia lub instalacji.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów, tulejki kablowe oraz momenty dokręcania zacisków i śrub montażowych określone przez producenta. Nieprawidłowe podłączenie lub dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu albo nieprawidłową pracę obwodu sterowania.
• Obwody pomocnicze i sterowania należy zabezpieczyć przed zwarciem zgodnie z dokumentacją producenta, parametrami styków oraz wymaganiami instalacji. Nie przekraczać dopuszczalnego prądu ciągłego i prądów łączeniowych styków.
• Nie stosować urządzenia w warunkach przekraczających dopuszczalne kategorie środowiskowe. Należy unikać kondensacji podczas pracy, środowisk niezgodnych z dokumentacją oraz warunków, dla których producent nie przewidział danego wykonania.
• Przed uruchomieniem należy sprawdzić prawidłowe osadzenie elementów, zgodność zastosowanych bloków styków i modułów, poprawność oznaczeń tabliczek, szczelność obudowy, poprawność okablowania oraz działanie funkcji sterujących i sygnalizacyjnych.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, pęknięcia obudowy, utraty szczelności, śladów przegrzania, zużycia styków lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
