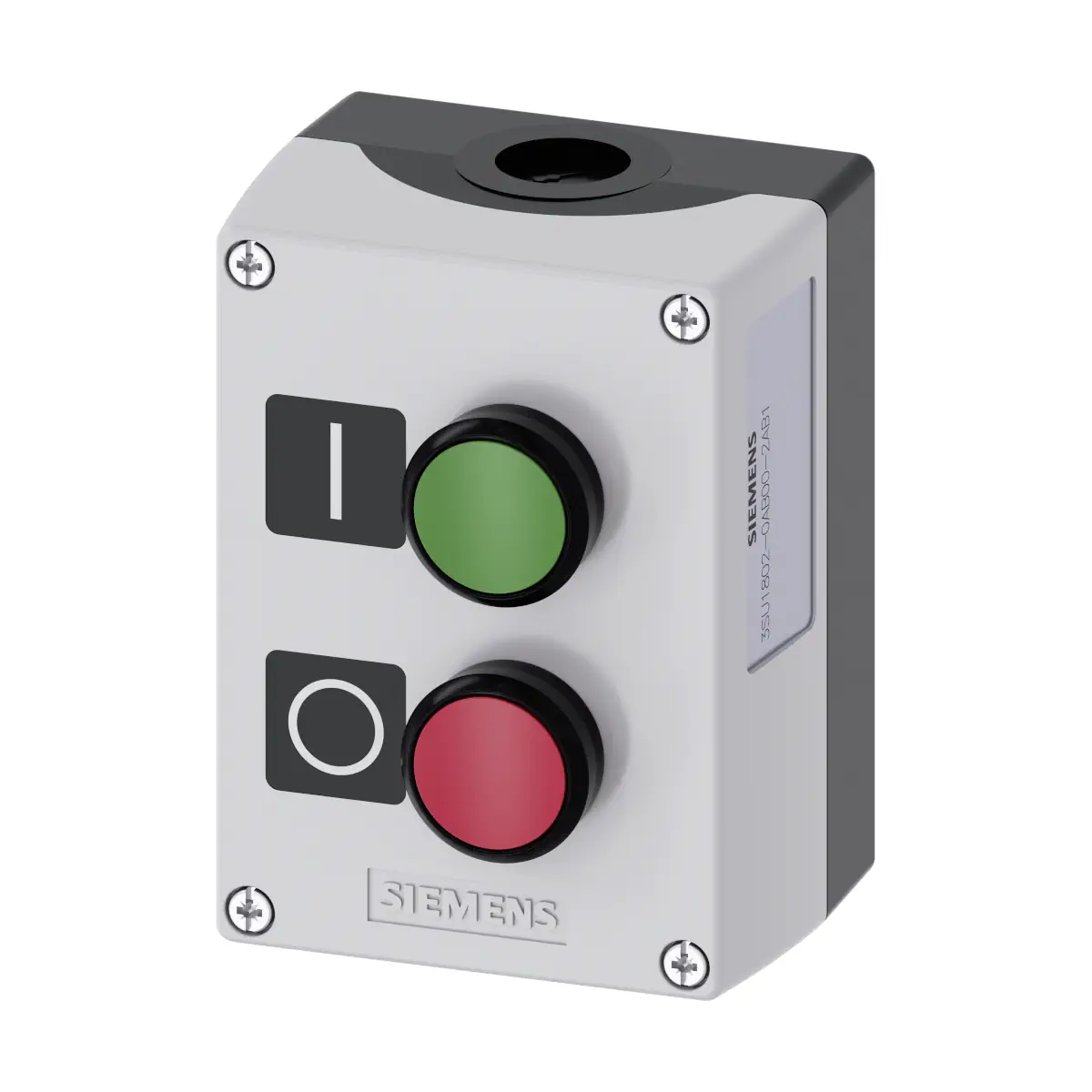

3SU1802-0AB00-2AB1 Obudowa kasety sterowniczej z tworzywa, 2 przyciski sterujące: zielony 1NO i czerwony 1NC

Siemens SIRIUS ACT 3SU1802-0AB00-2AB1 to kompletna obudowa sterownicza 22 mm (2 punkty sterownicze) do montażu na podłożu, wykonana z tworzywa sztucznego. Zestaw zawiera dwa przyciski: A – czerwony z tabliczką O i stykiem 1NC oraz B – zielony z tabliczką I i stykiem 1NO, z przyłączem śrubowym. Obudowa ma szarą górną część, miejsce na etykietę oraz wprowadzenie przewodów u góry i na dole (po 1× M20).

Najważniejsze cechy

• Producent / seria: Siemens, SIRIUS ACT
• Model: 3SU1802-0AB00-2AB1
• Typ produktu: obudowa (stacja przycisków) do przyrządów sterujących 22 mm
• Liczba punktów sterowniczych: 2
• Mechanizm napędowy: przycisk / przycisk
• Kolor napędów: A – czerwony, B – zielony
• Styki w zestawie: 1× NC + 1× NO (łącznie 2 bloki styków)
• Rodzaj przyłącza: przyłącze śrubowe
• Obudowa: tworzywo sztuczne, górna część szara; miejsce na etykietę
• Stopień ochrony: IP66, IP67, IP69K
• Wprowadzenie przewodów: góra i dół, z każdej strony 1 × M20
• Montaż: mocowanie do podłoża, montaż pionowy
• Tabliczki w komplecie: A = O, B = I (2 etykiety)

Konfiguracja punktów sterowniczych (A / B)

• Punkt A: przycisk czerwony, tabliczka O, 1NC, przyłącze śrubowe
• Punkt B: przycisk zielony, tabliczka I, 1NO, przyłącze śrubowe
• Liczba bloków LED: 0 (brak wersji świecącej)
• Możliwość zastosowania jako wyłącznik awaryjny: Nie
• Urządzenie ZATRZYMANIE AWARYJNE: Nie

Obudowa i montaż

• Średnica montażowa elementów sterowniczych: 22 mm
• Kształt elementów sterowniczych: okrągły
• Kształt przedniej części obudowy: prostokątny
• Materiał obudowy: tworzywo
• Kolor górnej części obudowy: szary
• Rodzaj montażu obudowy: pionowo
• Rodzaj montażu modułów i akcesoriów: mocowanie do podłoża

Ochrona i odporność

• Stopień ochrony IP: IP66, IP67, IP69K
• Stopień ochrony NEMA: 1, 2, 3, 3R, 4, 4X, 12K, 13
• Odporność na wstrząsy (IEC 60068-2-27): półfala sinusoidalna 15 g / 11 ms
• Wytrzymałość zmęczeniowa (IEC 60068-2-6): 10…500 Hz: 5 g
• Temperatura otoczenia (praca): -25…+70 °C
• Temperatura (magazynowanie): -40…+80 °C
• Funkcja produktu – wymuszone otwarcie: Tak

Podłączenie elektryczne i zaciski

• Wykonanie przyłącza: przyłącze śrubowe
• Moment dokręcania (zacisk śrubowy): 0,8…0,9 N·m
• Moment dokręcenia śrub w uchwycie: 1,0…1,2 N·m
• Moment dociągający śrub montażowych w pokrywie obudowy: 1,5…1,7 N·m
• Wprowadzenie przewodów: góra i dół, z każdej strony 1 × M20

Dane techniczne

• Napięcie robocze (AC 50/60 Hz): 5…500 V
• Napięcie robocze (DC): 5…500 V
• Materiał styków pomocniczych: stop srebra
• Liczba zestyków rozwiernych (NC): 1
• Liczba zestyków zwiernych (NO): 1
• Prąd ciągły (wkładka bezpiecznikowa DIAZED gG): 10 A
• Prąd ciągły (szybki bezpiecznik DIAZED): 10 A
• Waga netto: 389 g

Wymiary

• Wysokość: 114 mm
• Szerokość: 85 mm
• Głębokość: 75 mm

Zawartość dostawy (dla 3SU1802-0AB00-2AB1)

• Pusta obudowa: 3SU1802-0AA00-0AB1
• Punkt A – blok styków: 3SU1400-2AA10-1CA0
• Punkt B – blok styków: 3SU1400-2AA10-1BA0
• Punkt A – uchwyt: 3SU1500-0AA10-0AA0
• Punkt B – uchwyt: 3SU1500-0AA10-0AA0
• Punkt A – element wykonawczy (przycisk): 3SU1000-0AB20-0AA0
• Punkt B – element wykonawczy (przycisk): 3SU1000-0AB40-0AA0
• Akcesoria punkt A: 3SU1900-0AF16-0QA0
• Akcesoria punkt B: 3SU1900-0AF16-0QB0
• Tabliczki identyfikacyjne: 2 szt. (A = O, B = I)

Podsumowanie

3SU1802-0AB00-2AB1 to gotowa do użycia, 2-przyciskowa obudowa sterownicza SIRIUS ACT dla elementów 22 mm, z przyciskami czerwony O (1NC) i zielony I (1NO) oraz przyłączem śrubowym. Dzięki wysokiej klasie szczelności IP66/IP67/IP69K, przepustom M20 (góra/dół) i montażowi do podłoża sprawdza się jako kompaktowa stacja sterowania w aplikacjach wymagających podwyższonej ochrony obudowy.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla aparatury SIRIUS ACT 3SU1, zależnie od wykonania: CE, UL, cULus, cURus, CCC, VDE, RCM, KCC, TÜV oraz stopnie NEMA 1, 3, 3R, 4, 4X, 12 i 13 dla wybranych obudów. Dla wskazanych wykonań dostępne są również certyfikat badania typu / raport z badań, specjalny certyfikat badania, potwierdzenia producenta oraz deklaracje środowiskowe EPD / Environmental Confirmations. Produkt objęty jest deklaracją RoHS.
• Aparatura SIRIUS ACT 3SU1 przeznaczona jest do stosowania jako urządzenia sterujące i sygnalizacyjne, m.in. przyciski, lampki sygnalizacyjne, przełączniki, bloki styków, uchwyty, moduły, obudowy oraz akcesoria systemowe. Stosować wyłącznie zgodnie z przeznaczeniem, konfiguracją i parametrami podanymi w dokumentacji producenta.
• Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji, typem elementu wykonawczego, liczbą i rodzajem styków, napięciem roboczym, kategorią użytkowania, sposobem montażu, wymaganym stopniem ochrony IP oraz warunkami środowiskowymi.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć urządzenie i instalację od zasilania oraz zabezpieczyć przed ponownym załączeniem.
• Instalację, podłączenie, konserwację, demontaż i wycofanie z eksploatacji może wykonywać wyłącznie personel wykwalifikowany do danego zadania, zgodnie z dokumentacją producenta, ostrzeżeniami bezpieczeństwa oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować uszkodzenie urządzenia, nieprawidłową pracę obwodu sterowania, utratę funkcji sygnalizacyjnej albo zagrożenie dla użytkownika.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia roboczego, napięcia izolacji, wytrzymałości udarowej, prądu termicznego, prądów znamionowych styków, kategorii użytkowania AC-12, AC-15, DC-12 lub DC-13, częstotliwości przełączania, temperatury otoczenia, wilgotności oraz odporności środowiskowej.
• Bloki styków i moduły należy stosować wyłącznie z kompatybilnymi elementami wykonawczymi, uchwytami, obudowami i akcesoriami systemu SIRIUS ACT wskazanymi przez producenta. Nie wszystkie elementy mogą być łączone w każdej konfiguracji.
• Funkcję ZATRZYMANIA AWARYJNEGO lub funkcję bezpieczeństwa stosować wyłącznie w wykonaniach i konfiguracjach, dla których producent przewidział takie zastosowanie. Standardowe przyciski, obudowy lub bloki styków bez deklarowanej funkcji ZATRZYMANIE AWARYJNE nie mogą być traktowane jako wyłącznik awaryjny.
• Funkcja wymuszonego otwarcia jest dostępna tylko w określonych wykonaniach i konfiguracjach wskazanych przez producenta. Nie należy zakładać jej obecności dla każdego elementu 3SU1.
• W przypadku modułów elektronicznych, AS-Interface, IO-Link oraz elementów identyfikacyjnych należy przestrzegać zasad ochrony przed wyładowaniami elektrostatycznymi ESD oraz wymagań dotyczących konfiguracji i podłączenia podanych w dokumentacji producenta.
• Aparaty montować wyłącznie w sposób przewidziany przez producenta, m.in. w otworach montażowych, na płycie czołowej, w obudowie, do podłoża albo na dedykowanych uchwytach. Należy zachować wymagane odstępy montażowe, pozycję montażową oraz kolejność montażu elementów.
• Stopień ochrony zależy od wykonania i sposobu montażu. Dla bloków styków i modułów należy uwzględnić m.in. IP40 dla obudowy oraz IP20 dla zacisków przyłączeniowych, natomiast dla wybranych obudów 3SU1 producent deklaruje IP66, IP67, IP69 / IP69K oraz stopnie NEMA zależne od wykonania. Wymagany stopień ochrony jest zapewniony tylko przy prawidłowym montażu i zastosowaniu odpowiednich elementów uszczelniających.
• Obudowy, przepusty kablowe i wejścia przewodów należy montować zgodnie z dokumentacją producenta. Niewłaściwy dobór lub montaż przepustów może obniżyć stopień ochrony IP i doprowadzić do uszkodzenia urządzenia lub instalacji.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów, tulejki kablowe oraz momenty dokręcania zacisków i śrub montażowych określone przez producenta. Nieprawidłowe podłączenie lub dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu albo nieprawidłową pracę obwodu sterowania.
• Obwody pomocnicze i sterowania należy zabezpieczyć przed zwarciem zgodnie z dokumentacją producenta, parametrami styków oraz wymaganiami instalacji. Nie przekraczać dopuszczalnego prądu ciągłego i prądów łączeniowych styków.
• Nie stosować urządzenia w warunkach przekraczających dopuszczalne kategorie środowiskowe. Należy unikać kondensacji podczas pracy, środowisk niezgodnych z dokumentacją oraz warunków, dla których producent nie przewidział danego wykonania.
• Przed uruchomieniem należy sprawdzić prawidłowe osadzenie elementów, zgodność zastosowanych bloków styków i modułów, poprawność oznaczeń tabliczek, szczelność obudowy, poprawność okablowania oraz działanie funkcji sterujących i sygnalizacyjnych.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, pęknięcia obudowy, utraty szczelności, śladów przegrzania, zużycia styków lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
