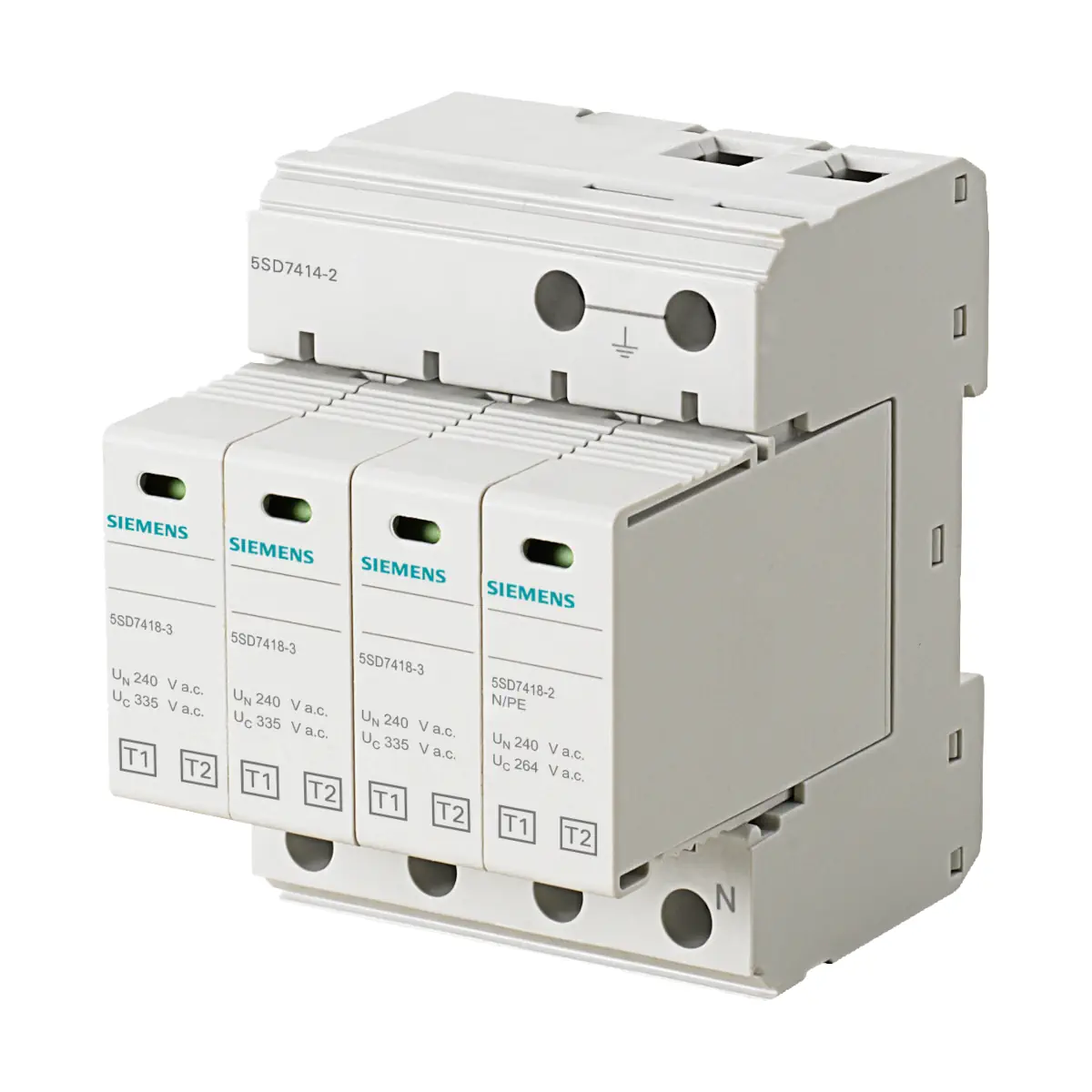

5SD7414-2 Ogranicznik przepięć B+C TYP1 + TYP2, Un 240/400 V, Uc 335/264 V AC, wtykowe wkłady ochronne, układ 3+1 (TN-S, TT) 12,5KA

Siemens 5SD7414-2 to ogranicznik przepięć T1/T2 (odgromnik kombinowany) przeznaczony do ochrony instalacji AC 240/400 V w układach sieci TT oraz TN-S. Urządzenie pracuje w konfiguracji 3+1 (3+N/PE), z wtykowymi wkładami ochronnymi oraz ścieżkami ochrony L-N, L-PE i N-PE. Montaż na szynie TH35, szerokość ok. 72 mm.

Najważniejsze cechy

• Producent: Siemens
• Model: 5SD7414-2
• Typ/klasa SPD (EN 61643-11): Typ 1 (klasa badań I) – Tak, Typ 2 (klasa badań II) – Tak
• Wykonanie: odgromnik kombinowany
• Układ biegunów: 3+N/PE (układ 3+1 dla TN-S, TT)
• Napięcie robocze (Un): 240/400 V
• Ciągłe napięcie robocze (Uc): 335 V AC (maks.), 264 V AC (maks. między N i PE)
• Montaż: szyna montażowa TH35
• Wtykowe wkłady ochronne: Tak (akcesoria: 3 x 5SD7418-3 + 1 x 5SD7418-2)
• Sygnalizacja: optyczna
• Styk zdalnej sygnalizacji: Nie
• Stopień ochrony: IP20 (przy podłączeniu wszystkich zacisków)
• Wymiary (S x W x G): 71,2 x 89,9 x 77,5 mm
• Masa netto: 669 g

Zastosowanie

5SD7414-2 przeznaczony jest do ochrony instalacji w systemach dystrybucyjnych TT oraz TN-S. Jako SPD T1/T2 łączy funkcje ochrony odgromowej i przeciwprzepięciowej w jednym urządzeniu, realizując ochronę na ścieżkach: L-N, L-PE oraz N-PE.

Funkcje i parametry ochrony

Prądy udarowe i obciążalność

• Prąd (8/20) µs – całkowity: 50 kA
• Prąd (8/20) µs – między L i (PE)N: 12,5 kA
• Prąd szczytowy (10/350) µs – całkowity: 50 kA
• Wartość szczytowa prądu (10/350) µs: L-PE 12,5 kA; N-PE 50 kA; L-N 12,5 kA
• Prąd krótkotrwały wytrzymywany (SCCR) przy 264 V: 25 kA
• Zdolność tłumienia prądu następującego: między N i PE 100 A (264 V AC)

Poziom ochrony i napięcie resztkowe

• Poziom ochrony (maks.): L-N 1,2 kV; L-PE 2 kV; N-PE 1,7 kV
• Napięcie resztkowe między L i (PE)N (maks.): 1,2 kV (przy wartości znamionowej prądu); 1,1 kV (10 kA); 1,0 kV (5 kA); 0,9 kV (3 kA)
• Napięcie resztkowe między L i PE (maks.): 2,0 kV (przy wartości znamionowej prądu); 1,5 kV (10 kA); 1,2 kV (5 kA); 1,1 kV (3 kA)
• Napięcie resztkowe między N i PE (maks.): 0,6 kV (przy wartości znamionowej prądu); 0,5 kV (10 kA); 0,5 kV (5 kA); 0,4 kV (3 kA)

Czas reakcji

• Czas reakcji między L i (PE)N: 25 ns
• Czas odpowiedzi między N i PE: 100 ns
• Wartość progowa napięcia udarowego przy 6 kV (1,2/50) µs: między N i PE 1,7 kV

Podłączenie elektryczne i zaciski

• Wykonanie przyłącza: zacisk śrubowy
• Długość odizolowanego odcinka: 16 mm
• Moment dokręcenia: 4,3 ... 4,7 N·m
• Gwint śruby zaciskowej: M5
• Przekrój przewodu (drobnożyłowy): 1,5 ... 25 mm²
• Przekrój przewodu (sztywny): 1,5 ... 35 mm²
• Przekrój przewodu (linka): 1,5 ... 25 mm²
• Zakres AWG: 15 ... 2

Dane techniczne

• Normy: IEC 61643-11:2011, EN 61643-11:2012
• Rodzaj systemu dystrybucyjnego: TT, TN-S
• Częstotliwość: 50/60 Hz
• Ciągłe napięcie robocze (Uc): 335 V AC (maks.); 264 V AC (maks. N-PE); 335 V AC (maks. między L i (PE)N)
• Pobierana moc pozorna (maks.): 810 mVA
• Regulowany współczynnik odpowiedzi prądu wyzwalającego: 1,6
• Wersja zabezpieczenia złącze V: 80 A AC (gG)
• Wersja zabezpieczenia złącze T: 160 A AC (gG)
• Stopień zanieczyszczenia: 2
• Kategoria przepięciowa (IEC 61010-1): III
• Temperatura otoczenia (praca/magazynowanie): -40 ... +80 °C
• Wilgotność względna podczas pracy: 5 ... 95 %
• Maks. wysokość montażu: 2000 m n.p.m.
• Materiał obudowy: PA 6.6 / PBT
• Klasa palności (UL 94): V0

Montaż

• Montaż: na szynie montażowej TH35
• Wielkość ogranicznika przepięć: 4 JP
• Wymiary: 71,2 x 89,9 x 77,5 mm (S x W x G)

Podsumowanie

Siemens 5SD7414-2 to ogranicznik przepięć T1/T2 do sieci TT i TN-S, w układzie 3+1, z wtykowymi wkładami ochronnymi i montażem na TH35. Wysokie parametry prądowe (m.in. 50 kA dla przebiegów 8/20 µs i 10/350 µs) oraz określone poziomy ochrony napięciowej czynią go solidnym wyborem do ochrony instalacji 240/400 V.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla ochronników przepięć SENTRON 5SD7, zależnie od wykonania: CE / deklaracja zgodności UE, UKCA, EAC, KEMA, UL/cUL, QC PASS, potwierdzenie producenta Confirmation, dokumenty środowiskowe Environmental Confirmations oraz informacje dotyczące zgodnej utylizacji i recyklingu.
• Ochronniki przepięć SENTRON 5SD7 są zgodne, zależnie od wykonania, z IEC 61643-11, EN 61643-11, IEC 61643-11:2011, EN 61643-11:2012 oraz dla ochronników do techniki pomiarowej i sterowniczej z EN 61643-21. Stosować wyłącznie zgodnie z przeznaczeniem, parametrami i dokumentacją producenta.
• Seria 5SD7 obejmuje ograniczniki przepięć typu 1, typu 1+2, typu 1 / typu 2, typu 2, typu 3 oraz ochronniki przepięć do techniki pomiarowej i sterowniczej. Dobór typu ochronnika należy wykonać zgodnie z miejscem montażu, układem sieci, poziomem ochrony, spodziewanym prądem piorunowym lub udarowym oraz wymaganiami instalacji.
• Ochronniki typu 1 przeznaczone są do ochrony instalacji niskonapięciowych przed przepięciami i wysokimi prądami udarowymi wywołanymi bezpośrednim lub pośrednim uderzeniem pioruna. Ochronniki typu 2 służą do ochrony przed przepięciami przejściowymi, np. wywołanymi operacjami łączeniowymi w sieci. Ochronniki typu 3 należy montować możliwie blisko chronionych urządzeń końcowych.
• Ochronniki 5SD7 należy dobierać zgodnie z układem sieci TN-C, TN-S, TT albo innym układem przewidzianym w dokumentacji danego wykonania, napięciem znamionowym, najwyższym napięciem pracy ciągłej UC, poziomem ochrony Up, prądem udarowym Iimp, znamionowym prądem wyładowczym In, maksymalnym prądem wyładowczym Imax oraz wymaganym zabezpieczeniem wstępnym.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, wymiany wkładów ochronnych, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć wszystkie źródła zasilania urządzenia i instalacji oraz zabezpieczyć je przed ponownym załączeniem.
• Instalację, podłączenie, konserwację i wymianę może wykonywać wyłącznie wykwalifikowany personel elektryczny, zgodnie z dokumentacją producenta, krajowymi przepisami i zasadami bezpieczeństwa, w szczególności wymaganiami dotyczącymi montażu ograniczników przepięć w instalacjach elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie ochronnika przepięć może spowodować brak skutecznej ochrony przeciwprzepięciowej, uszkodzenie urządzenia, uszkodzenie instalacji, przegrzewanie przewodów, zwarcie albo zagrożenie porażeniem elektrycznym lub pożarem.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia roboczego, najwyższego napięcia pracy ciągłej UC, częstotliwości 50/60 Hz, poziomu ochrony Up, prądów udarowych, zdolności zwarciowej, dopuszczalnego zabezpieczenia wstępnego, przekroju przewodów, momentu dokręcania zacisków, temperatury otoczenia, wilgotności oraz wysokości montażu.
• Ochronnik należy montować wyłącznie w miejscu przewidzianym dla danego typu, np. w rozdzielnicy głównej, podrozdzielnicy albo możliwie blisko chronionego urządzenia końcowego, zgodnie z dokumentacją producenta i zasadami koordynacji ochrony przeciwprzepięciowej.
• Podłączenie należy wykonać zgodnie z właściwym schematem dla danego układu sieci i wykonania ochronnika. Dla wybranych wykonań producent przewiduje układ 3+1 dla sieci TN-S / TT oraz ścieżki ochronne L-N, L-PE i N-PE.
• Przewody połączeniowe ochronnika przepięć powinny być możliwie krótkie i prowadzone zgodnie z dokumentacją producenta oraz wymaganiami instalacyjnymi. Nieprawidłowe prowadzenie przewodów może pogorszyć skuteczność ochrony przeciwprzepięciowej.
• Stosować wymagane zabezpieczenie wstępne zgodnie z dokumentacją producenta. Dla wskazanych wykonań producent podaje m.in. zabezpieczenia gL/gG oraz różne wartości dla połączenia V i połączenia T. Nieprawidłowy dobór zabezpieczenia wstępnego może spowodować uszkodzenie ochronnika albo brak prawidłowej ochrony instalacji.
• Ochronniki z wtykowymi wkładami ochronnymi należy eksploatować wyłącznie z kompatybilnymi wkładami przewidzianymi przez producenta. W przypadku zużycia, uszkodzenia lub sygnalizacji awarii należy wymienić odpowiedni wkład ochronny na właściwy typ zamienny.
• Wskaźnik optyczny ochronnika należy kontrolować zgodnie z dokumentacją producenta. Kolor zielony oznacza prawidłowy stan wkładu ochronnego, a kolor czerwony oznacza konieczność wymiany lub sprawdzenia ochronnika. Wskaźnik optyczny nie zastępuje wymaganych pomiarów i kontroli instalacji wykonywanych przez wykwalifikowany personel.
• Wybrane wykonania posiadają styk zdalnej sygnalizacji uszkodzenia. Styk zdalnej sygnalizacji należy podłączać wyłącznie zgodnie z dokumentacją producenta, z zachowaniem dopuszczalnego napięcia, prądu, przekroju przewodów i momentu dokręcania zacisków.
• Aparat ma stopień ochrony IP20 przy podłączeniu wszystkich zacisków lub przy podłączonych przewodach. Urządzenie należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi, uszkodzeniami mechanicznymi i dostępem osób nieuprawnionych.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów, długość odizolowania oraz momenty dokręcania zacisków określone przez producenta. Dla wskazanego wykonania 5SD7414-2 długość odizolowania wynosi 16 mm, moment dokręcania 4,3…4,7 N·m, a przekrój przewodów wynosi 1,5…25 mm² dla przewodów drobnożyłowych lub linki oraz 1,5…35 mm² dla przewodu sztywnego.
• Nie stosować ochronnika przepięć jako zamiennika zabezpieczenia nadprądowego, wyłącznika różnicowoprądowego, rozłącznika izolacyjnego ani elementu odłączającego instalację. Ochronnik przepięć pełni funkcję ograniczania przepięć i musi współpracować z prawidłowo dobranymi zabezpieczeniami oraz instalacją ochronną.
• Nie stosować urządzenia w warunkach przekraczających dopuszczalny zakres temperatury, wilgotności, drgań, odporności udarowej, wysokości montażu lub stopnia zanieczyszczenia. Dla wskazanych wykonań producent podaje m.in. zakres temperatury pracy od -40 °C do +80 °C, wilgotność względną 5…95% oraz wysokość montażu do 2000 m.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia obudowy, śladów przegrzania, zadziałania wskaźnika awarii, uszkodzenia zacisków, nieprawidłowej sygnalizacji lub podejrzenia przepływu prądu udarowego przekraczającego parametry urządzenia produkt należy sprawdzić i w razie potrzeby wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
