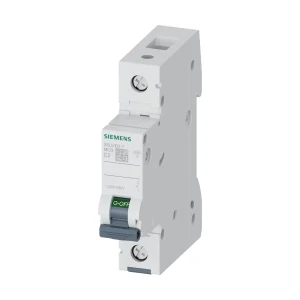

5SL6102-7 Wyłącznik nadprądowy SENTRON, 230/400V 6KA,1-biegun, C 2A

Siemens 5SL6102-7 to wyłącznik nadmiarowo-prądowy z rodziny SENTRON, przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem. Jest to aparat 1-biegunowy o charakterystyce wyzwalania C i prądzie znamionowym 2 A, ze znamionową zdolnością łączeniową 6 kA. Model pracuje z napięciem AC (50/60 Hz) i zapewnia stopień ochrony IP20 (z podłączonymi przewodami).

Najważniejsze cechy

• Producent: Siemens
• Seria / marka: SENTRON
• Model: 5SL6102-7
• Typ: wyłącznik nadmiarowo-prądowy
• Liczba biegunów: 1
• Wersja biegunów: 1-bieg.
• Charakterystyka wyzwalania: C
• Prąd znamionowy: 2 A (przy 30°C)
• Znamionowa zdolność łączeniowa: 6 kA
• Stopień ochrony: IP20 (z podłączonymi przewodami)
• Żywotność mechaniczna (typowo): 10 000 cykli łączeniowych

Zastosowanie

• Możliwość zainstalowania: budownictwo mieszkaniowe / infrastruktura
• Rodzaj napięcia roboczego: AC
• Uwagi dot. rodzaju prądu: zastosowanie tylko w obwodach z prądem przemiennym lub prądem stałym; użycie mieszane jest zabronione

Parametry elektryczne

• Napięcie zasilające (AC): 400 V
• Częstotliwość: 50/60 Hz
• Napięcie robocze (AC, praca wielofazowa): maks. 440 V
• Napięcie robocze (DC): maks. 62,5 V DC
• Napięcie robocze (DC) – informacja dodatkowa: 62,5 V DC na biegun uwzględnia napięcie ładowania baterii o wartości szczytowej 72 V
• Napięcie izolacji Ui (AC, praca jednofazowa): 250 V
• Napięcie izolacji Ui (AC, praca wielofazowa): 440 V
• Prąd roboczy (przy 30°C): 2 A
• Prąd roboczy (przy 40°C): 1,9 A
• Prąd roboczy (przy 55°C): 1,75 A
• Prąd roboczy przy AC (znamionowy): 2 A

Zdolność zwarciowa i straty mocy

• Znamionowa zdolność łączeniowa (EN 60898): 6 kA
• Znamionowa zdolność łączeniowa (IEC 60947-2): 6 kA
• Strata mocy (AC, stan rozgrzany, na biegun): 1,2 W (dla prądu znamionowego)

Połączenia (zaciski)

• Przekrój przewodu jednożyłowego: 0,75…25 mm²
• Przekrój przewodu wielożyłowego: 0,75…25 mm²
• Przekrój linki z tulejką kablową: 0,75…25 mm²
• Moment dokręcenia zacisku śrubowego: 2,5…3 N·m

Konstrukcja mechaniczna i montaż

• Szerokość: 18 mm
• Liczba jednostek podziału szerokości: 1
• Wysokość: 90 mm
• Głębokość: 76 mm
• Głębokość montażowa: 70 mm
• Pozycja montażowa: dowolny
• Masa netto: 132 g

Wykonanie i warunki środowiskowe

• Ochrona przed dotykiem: tak
• Współłączący przewód neutralny: nie
• Bezhalogenowy: tak
• Możliwość plombowania: tak
• Nie zawiera silikonu: tak
• Możliwość instalacji wyposażenia dodatkowego: tak
• Temperatura otoczenia podczas pracy: -25…45°C
• Temperatura otoczenia podczas magazynowania: -40…75°C

Podsumowanie

Siemens SENTRON 5SL6102-7 to kompaktowy wyłącznik nadmiarowo-prądowy 1P, C, 2 A o zdolności łączeniowej 6 kA, przeznaczony do zastosowań w budownictwie mieszkaniowym i infrastrukturze. Zapewnia ochronę obwodów, ma stopień ochrony IP20 (z podłączonymi przewodami), szerokość 18 mm (1 moduł) oraz parametry połączeń przewodów do 25 mm², co ułatwia dopasowanie do typowych rozwiązań instalacyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia i oznaczenia właściwe dla aparatury SENTRON: CE / EG-Konf. / deklaracja zgodności UE, UKCA, VDE, CEBEC, EAC, QC PASS, Confirmation oraz dokumenty środowiskowe EPD / Environmental Confirmations.
• Wyłącznik nadmiarowo-prądowy przeznaczony do ochrony instalacji i obwodów elektrycznych w budynkach mieszkalnych oraz infrastrukturze. Stosować wyłącznie zgodnie z przeznaczeniem i parametrami podanymi w dokumentacji producenta.
• Urządzenie zgodne z wymaganiami EN 60898-1; dla wskazanych wykonań również zgodnie z IEC 60947-2. Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji, charakterystyką wyzwalania, prądem znamionowym oraz znamionową zdolnością łączeniową.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji lub prac serwisowych należy wyłączyć i zabezpieczyć przed ponownym załączeniem wszystkie źródła zasilania urządzenia.
• Instalację, podłączenie, konserwację i wymianę może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować uszkodzenie urządzenia, instalacji albo brak prawidłowej ochrony obwodu.
• Stosować wyłącznie w obwodach prądu przemiennego lub prądu stałego zgodnie z dokumentacją producenta. Użycie mieszane w obwodach AC i DC jest zabronione.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia znamionowego, prądu znamionowego, częstotliwości, zdolności łączeniowej oraz dopuszczalnej temperatury otoczenia.
• Urządzenie ma stopień ochrony IP20 przy podłączonych przewodach. Aparat należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz moment dokręcania zacisków określony przez producenta. Nieprawidłowe dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu lub zagrożenie pożarowe.
• Montaż na szynie DIN wykonywać zgodnie z instrukcją producenta. Po montażu sprawdzić prawidłowe osadzenie aparatu, podłączenie przewodów oraz zgodność połączeń ze schematem instalacji.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, śladów przegrzania lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.

Pliki do pobrania:
5SL6102-7 Karta katalogowa
