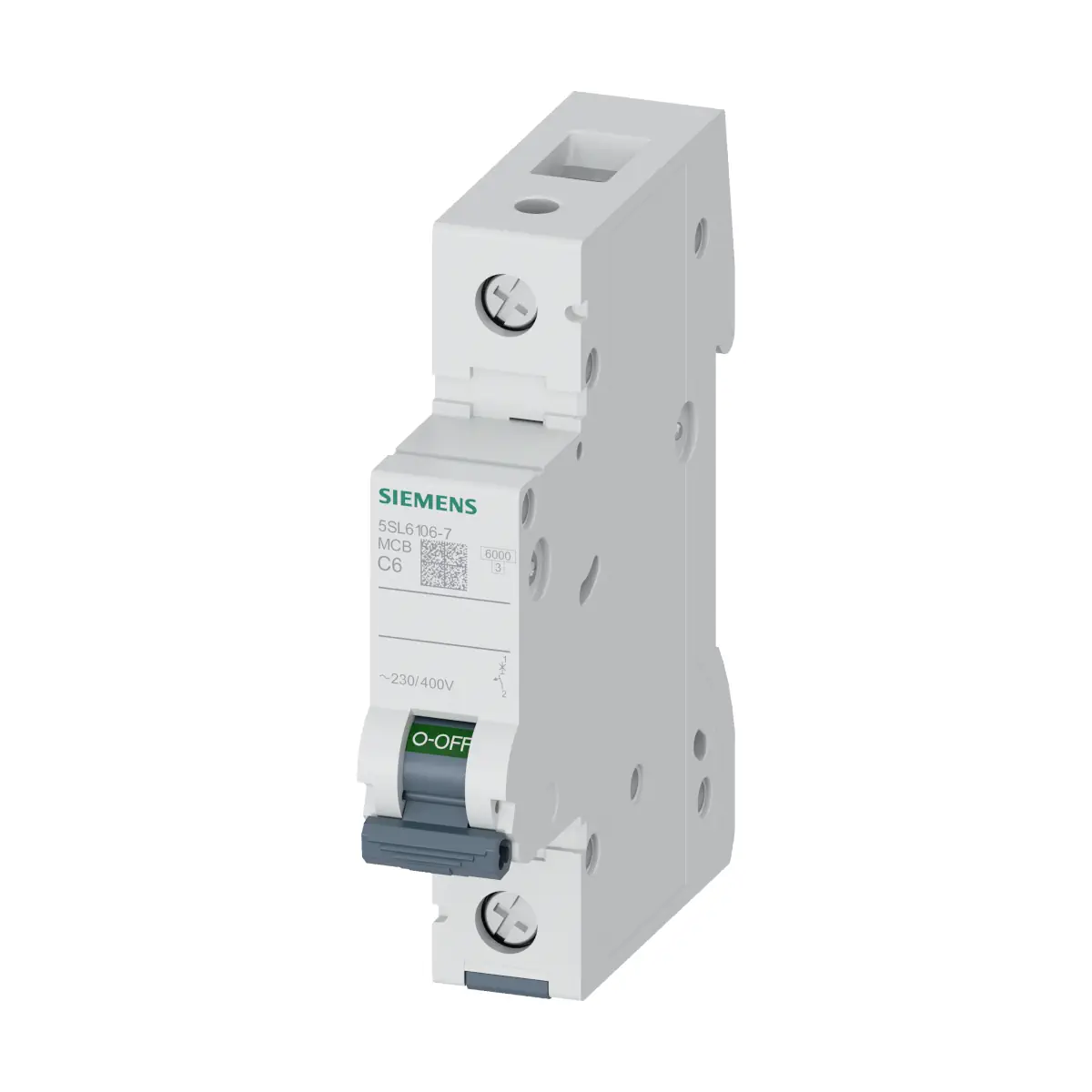

5SL6106-7 Wyłącznik nadprądowy SENTRON, 230/400V 6KA,1-biegun, C 6A

Siemens 5SL6106-7 to wyłącznik nadmiarowo-prądowy z rodziny SENTRON, przeznaczony do zabezpieczania obwodów przed przeciążeniem i zwarciem. Jest to wykonanie 1-biegunowe (1-bieg.) o charakterystyce wyzwalania C, prądzie znamionowym 6 A oraz zdolności łączeniowej 6 kA, dedykowane do zastosowań w budownictwie mieszkaniowym i infrastrukturze.

Najważniejsze cechy

• Producent: Siemens
• Nazwa markowa: SENTRON
• Model: 5SL6106-7
• Typ: wyłącznik nadmiarowo-prądowy
• Liczba biegunów / wersja: 1 / 1-bieg.
• Charakterystyka wyzwalania: C
• Prąd znamionowy: 6 A (przy 30°C)
• Zdolność łączeniowa: 6 kA (EN 60898 oraz IEC 60947-2)
• Stopień ochrony: IP20 (z podłączonymi przewodami)
• Ochrona przed dotykiem: tak
• Bezhalogenowy / bez silikonu: tak / tak
• Możliwość plombowania: tak

Zastosowanie

5SL6106-7 jest przeznaczony do instalacji w obszarze budownictwa mieszkaniowego oraz infrastruktury. Pracuje w obwodach AC; dopuszczalne jest zastosowanie w obwodach prądu przemiennego lub stałego, przy czym użycie mieszane jest zabronione.

Funkcje i wykonanie

• Charakterystyka C – wykonanie o klasie charakterystyki wyzwalania C.
• Brak współłączącego przewodu neutralnego: nie.
• Żywotność mechaniczna: typowo 10 000 cykli łączeniowych.
• Możliwość instalacji wyposażenia dodatkowego: tak.

Parametry elektryczne

• Rodzaj napięcia roboczego: AC
• Częstotliwość: 50/60 Hz
• Napięcie zasilające (AC): 400 V
• Napięcie robocze (AC): maks. 440 V (przy pracy wielofazowej)
• Napięcie robocze (DC): maks. 62,5 V (na biegun; uwzględnia napięcie ładowania baterii o wartości szczytowej 72 V)
• Napięcie izolacji Ui: 250 V (praca jednofazowa AC), 440 V (praca wielofazowa AC)
• Prąd roboczy: 6 A (30°C), 5,64 A (40°C), 5,04 A (55°C)
• Strata mocy: 0,7 W (AC, stan rozgrzany, na biegun, przy prądzie znamionowym)

Połączenia

• Zakres przekrojów przewodów (jednożyłowy): 0,75…25 mm²
• Zakres przekrojów przewodów (wielożyłowy): 0,75…25 mm²
• Zakres przekrojów (linka z tulejką kablową): 0,75…25 mm²
• Moment dokręcenia zacisku śrubowego: 2,5…3 N·m

Konstrukcja i montaż

• Wysokość: 90 mm
• Szerokość: 18 mm
• Głębokość: 76 mm
• Głębokość montażowa: 70 mm
• Liczba jednostek podziału szerokości: 1
• Pozycja montażowa: dowolna
• Masa netto: 130 g

Warunki środowiskowe

• Temperatura otoczenia (praca): -25…45°C
• Temperatura otoczenia (magazynowanie): -40…75°C

Podsumowanie

Siemens SENTRON 5SL6106-7 to kompaktowy, 1-biegunowy wyłącznik nadmiarowo-prądowy o charakterystyce C i prądzie znamionowym 6 A, zapewniający zdolność łączeniową 6 kA. Oferuje IP20 (z podłączonymi przewodami), ochronę przed dotykiem, możliwość plombowania oraz szeroki zakres podłączanych przewodów do 25 mm², co czyni go praktycznym rozwiązaniem do instalacji w budownictwie i infrastrukturze.
