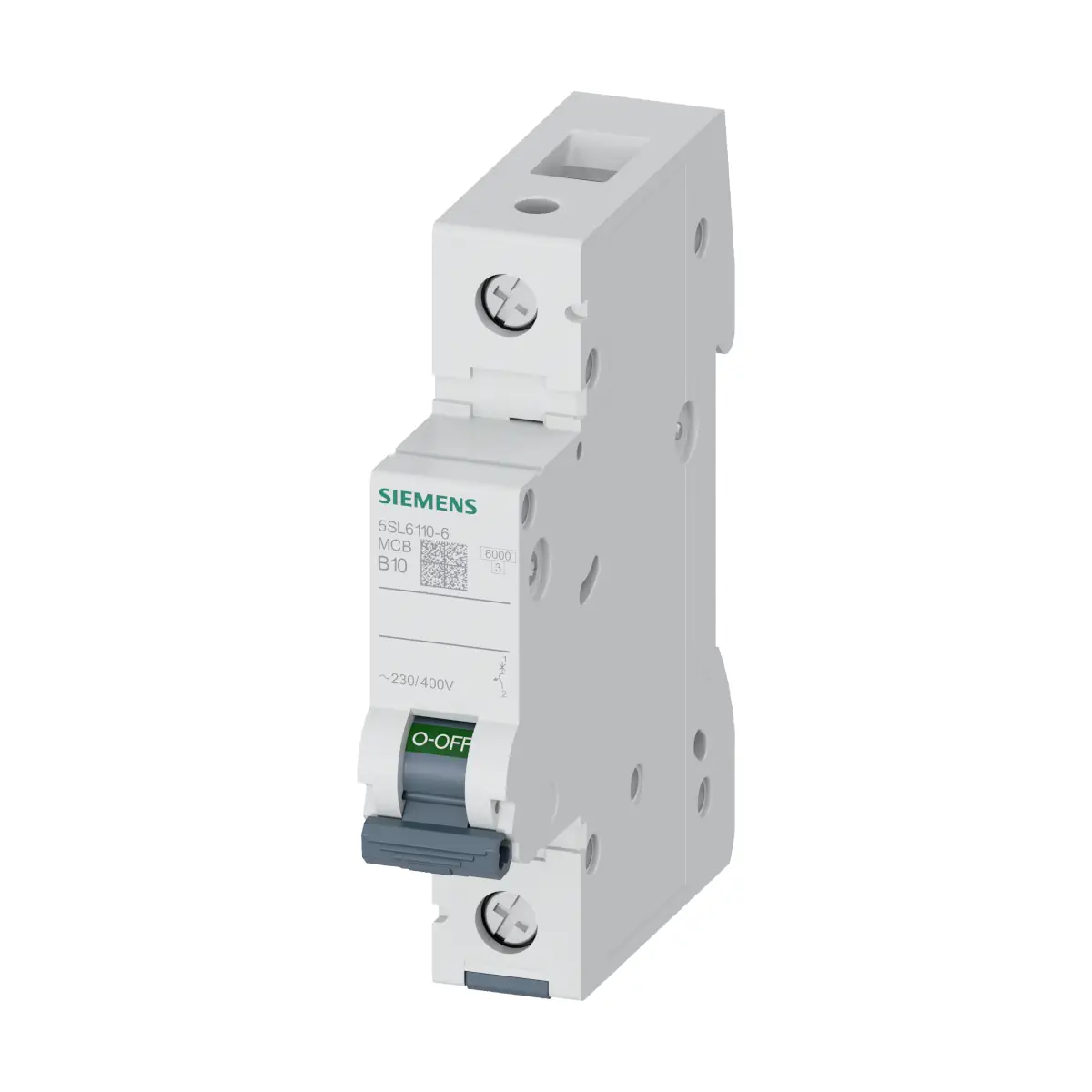

5SL6110-6 Wyłącznik nadprądowy SENTRON, 230/400V 6KA,1-biegun, B 10A

5SL6110-6 to wyłącznik nadmiarowo-prądowy Siemens z rodziny SENTRON, przeznaczony do zabezpieczania obwodów przed przeciążeniem i zwarciem. Jest to wykonanie 1-biegunowe (1-bieg.) o charakterystyce wyzwalania B, prądzie znamionowym 10 A oraz zdolności łączeniowej 6 kA (zgodnie z EN 60898 oraz IEC 60947-2). Model pracuje w obwodach AC 230/400 V i może być stosowany także w obwodach DC (z ograniczeniem napięcia na biegun).

Najważniejsze cechy

• Producent / marka: Siemens SENTRON
• Model: 5SL6110-6
• Typ: wyłącznik nadmiarowo-prądowy
• Liczba biegunów: 1
• Wersja biegunów: 1-bieg.
• Charakterystyka wyzwalania: B
• Prąd znamionowy: 10 A (dla AC, przy 30°C)
• Zdolność zwarciowa / łączeniowa: 6 kA (EN 60898, IEC 60947-2)
• Stopień ochrony: IP20 (z podłączonymi przewodami)
• Żywotność mechaniczna (typowo): 10 000 cykli łączeniowych
• Właściwości: ochrona przed dotykiem, bezhalogenowy, nie zawiera silikonu, możliwość plombowania
• Możliwość doposażenia: tak (możliwość instalacji wyposażenia dodatkowego)

Zastosowanie

• Przeznaczenie instalacyjne: budownictwo mieszkaniowe / infrastruktura
• Rodzaj napięcia pracy: AC
• Uwaga dot. rodzaju prądu: możliwe zastosowanie w obwodach z prądem przemiennym lub stałym; użycie mieszane jest zabronione

Parametry elektryczne

• Napięcie zasilające (AC): 400 V
• Częstotliwość: 50/60 Hz
• Napięcie robocze (AC, praca wielofazowa): maks. 440 V
• Napięcie robocze (DC): maks. 62,5 V
• Informacja dla DC: 62,5 V DC na biegun uwzględnia napięcie ładowania baterii o wartości szczytowej 72 V
• Napięcie izolacji Ui: 250 V (AC, praca jednofazowa) / 440 V (AC, praca wielofazowa)
• Prąd roboczy (w zależności od temperatury): 10 A (30°C), 9,52 A (40°C), 8,74 A (55°C)
• Strata mocy (AC, stan rozgrzany) na biegun: 1,6 W (dla wartości znamionowej prądu)

Połączenia

• Przekrój przewodu (jednożyłowy): 0,75…25 mm²
• Przekrój przewodu (wielożyłowy): 0,75…25 mm²
• Przekrój przewodu (linka z tulejką kablową): 0,75…25 mm²
• Moment dokręcenia zacisku śrubowego: 2,5…3 N·m
• Współłączący przewód neutralny: nie

Konstrukcja i warunki pracy

• Wymiary (W × S × G): 90 mm × 18 mm × 76 mm
• Głębokość montażowa: 70 mm
• Liczba jednostek podziału szerokości: 1
• Pozycja montażowa: dowolna
• Masa netto: 130 g
• Temperatura otoczenia (praca): -25…45°C
• Temperatura otoczenia (magazynowanie): -40…75°C

Podsumowanie

Siemens SENTRON 5SL6110-6 to kompaktowy, 1-biegunowy wyłącznik nadmiarowo-prądowy o charakterystyce B i prądzie znamionowym 10 A, zapewniający zdolność łączeniową 6 kA. Dzięki parametrom dla AC 230/400 V, stopniowi ochrony IP20 (z podłączonymi przewodami) oraz szerokiemu zakresowi przekrojów przyłączanych przewodów, sprawdzi się w typowych zastosowaniach instalacyjnych w budownictwie mieszkaniowym i infrastrukturze.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia i oznaczenia właściwe dla aparatury SENTRON: CE / EG-Konf. / deklaracja zgodności UE, UKCA, VDE, CEBEC, EAC, QC PASS, Confirmation oraz dokumenty środowiskowe EPD / Environmental Confirmations.
• Wyłącznik nadmiarowo-prądowy przeznaczony do ochrony instalacji i obwodów elektrycznych w budynkach mieszkalnych oraz infrastrukturze. Stosować wyłącznie zgodnie z przeznaczeniem i parametrami podanymi w dokumentacji producenta.
• Urządzenie zgodne z wymaganiami EN 60898-1; dla wskazanych wykonań również zgodnie z IEC 60947-2. Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji, charakterystyką wyzwalania, prądem znamionowym oraz znamionową zdolnością łączeniową.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji lub prac serwisowych należy wyłączyć i zabezpieczyć przed ponownym załączeniem wszystkie źródła zasilania urządzenia.
• Instalację, podłączenie, konserwację i wymianę może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować uszkodzenie urządzenia, instalacji albo brak prawidłowej ochrony obwodu.
• Stosować wyłącznie w obwodach prądu przemiennego lub prądu stałego zgodnie z dokumentacją producenta. Użycie mieszane w obwodach AC i DC jest zabronione.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia znamionowego, prądu znamionowego, częstotliwości, zdolności łączeniowej oraz dopuszczalnej temperatury otoczenia.
• Urządzenie ma stopień ochrony IP20 przy podłączonych przewodach. Aparat należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz moment dokręcania zacisków określony przez producenta. Nieprawidłowe dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu lub zagrożenie pożarowe.
• Montaż na szynie DIN wykonywać zgodnie z instrukcją producenta. Po montażu sprawdzić prawidłowe osadzenie aparatu, podłączenie przewodów oraz zgodność połączeń ze schematem instalacji.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, śladów przegrzania lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
