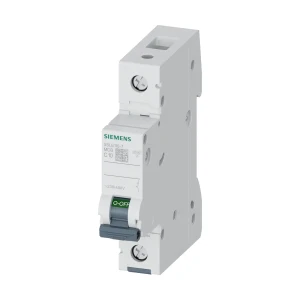

5SL6110-7 Wyłącznik nadprądowy SENTRON, 230/400V 6KA,1-biegun, C 10A

Siemens SENTRON 5SL6110-7 to wyłącznik nadmiarowo-prądowy o prądzie znamionowym 10 A, charakterystyce wyzwalania C i zdolności wyłączania 6 kA, przeznaczony do ochrony instalacji w zastosowaniach takich jak budownictwo mieszkaniowe oraz infrastruktura. Jest to wykonanie 1-biegunowe (1 moduł szerokości), z ochroną przed dotykiem oraz możliwością plombowania.

Najważniejsze cechy

• Producent / seria: Siemens SENTRON
• Model: 5SL6110-7
• Typ: wyłącznik nadmiarowo-prądowy
• Liczba biegunów: 1
• Wersja biegunów: 1-bieg.
• Charakterystyka wyzwalania: C
• Prąd znamionowy: 10 A (dla AC)
• Zdolność wyłączania: 6 kA (zgodnie z EN 60898 oraz IEC 60947-2)
• Stopień ochrony: IP20 (z podłączonymi przewodami)
• Żywotność mechaniczna: typowo 10 000 cykli łączeniowych
• Właściwości: bezhalogenowy, bez silikonu, możliwość plombowania

Zastosowanie

5SL6110-7 jest przeznaczony do zabezpieczania obwodów instalacji elektrycznych. W karcie informacyjnej wskazano możliwość instalowania w obszarach takich jak budownictwo mieszkaniowe oraz infrastruktura.

Parametry elektryczne

• Rodzaj napięcia (napięcie robocze): AC
• Zastosowanie: tylko w obwodach z prądem przemiennym lub prądem stałym – użycie mieszane jest zabronione
• Napięcie zasilające (AC): 400 V
• Częstotliwość: 50/60 Hz
• Napięcie robocze (AC, praca wielofazowa): maks. 440 V
• Napięcie robocze (DC): maks. 62,5 V DC na biegun (uwzględnia napięcie ładowania baterii o wartości szczytowej 72 V)
• Napięcie izolacji Ui: 250 V (AC, praca jednofazowa) / 440 V (AC, praca wielofazowa)
• Prąd roboczy: 10 A (przy 30°C), 9,39 A (przy 40°C), 8,4 A (przy 55°C)
• Strata mocy: 1,3 W (AC, stan rozgrzany, na biegun, przy prądzie znamionowym)

Podłączenie przewodów

• Przewód jednożyłowy: 0,75…25 mm²
• Przewód wielożyłowy: 0,75…25 mm²
• Linka z tulejką kablową: 0,75…25 mm²
• Moment dokręcenia (zacisk śrubowy): 2,5…3 N·m

Konstrukcja i montaż

• Wymiary (W × S × G): 90 mm × 18 mm × 76 mm
• Głębokość montażowa: 70 mm
• Liczba jednostek podziału szerokości: 1
• Pozycja montażowa: dowolna
• Masa netto: 128,9 g
• Ochrona przed dotykiem: tak
• Współłączący przewód neutralny: nie
• Możliwość instalacji wyposażenia dodatkowego: tak

Warunki środowiskowe

• Temperatura otoczenia podczas pracy: -25…45°C
• Temperatura otoczenia podczas magazynowania: -40…75°C

Podsumowanie

Siemens SENTRON 5SL6110-7 to 1-biegunowy wyłącznik nadmiarowo-prądowy C 10 A o zdolności wyłączania 6 kA, zaprojektowany do zastosowań w instalacjach budynkowych i infrastrukturalnych. Kompaktowa szerokość 18 mm, ochrona przed dotykiem, możliwość plombowania oraz szeroki zakres przekrojów podłączanych przewodów czynią go praktycznym elementem zabezpieczenia obwodów.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia i oznaczenia właściwe dla aparatury SENTRON: CE / EG-Konf. / deklaracja zgodności UE, UKCA, VDE, CEBEC, EAC, QC PASS, Confirmation oraz dokumenty środowiskowe EPD / Environmental Confirmations.
• Wyłącznik nadmiarowo-prądowy przeznaczony do ochrony instalacji i obwodów elektrycznych w budynkach mieszkalnych oraz infrastrukturze. Stosować wyłącznie zgodnie z przeznaczeniem i parametrami podanymi w dokumentacji producenta.
• Urządzenie zgodne z wymaganiami EN 60898-1; dla wskazanych wykonań również zgodnie z IEC 60947-2. Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji, charakterystyką wyzwalania, prądem znamionowym oraz znamionową zdolnością łączeniową.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji lub prac serwisowych należy wyłączyć i zabezpieczyć przed ponownym załączeniem wszystkie źródła zasilania urządzenia.
• Instalację, podłączenie, konserwację i wymianę może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować uszkodzenie urządzenia, instalacji albo brak prawidłowej ochrony obwodu.
• Stosować wyłącznie w obwodach prądu przemiennego lub prądu stałego zgodnie z dokumentacją producenta. Użycie mieszane w obwodach AC i DC jest zabronione.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia znamionowego, prądu znamionowego, częstotliwości, zdolności łączeniowej oraz dopuszczalnej temperatury otoczenia.
• Urządzenie ma stopień ochrony IP20 przy podłączonych przewodach. Aparat należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz moment dokręcania zacisków określony przez producenta. Nieprawidłowe dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu lub zagrożenie pożarowe.
• Montaż na szynie DIN wykonywać zgodnie z instrukcją producenta. Po montażu sprawdzić prawidłowe osadzenie aparatu, podłączenie przewodów oraz zgodność połączeń ze schematem instalacji.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, śladów przegrzania lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
