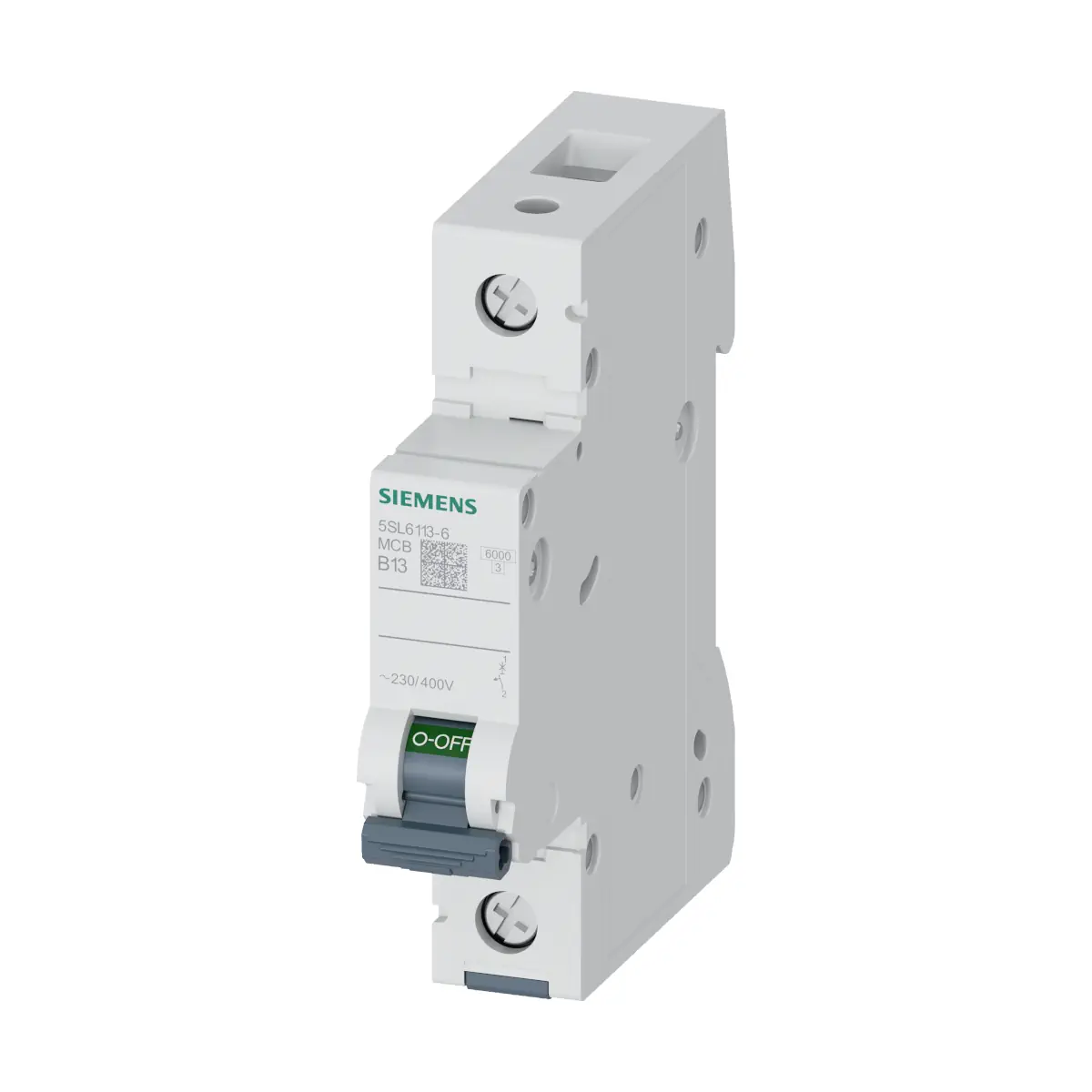

5SL6113-6 Wyłącznik nadprądowy SENTRON, 230/400V 6KA,1-biegun, B 13A

5SL6113-6 to wyłącznik nadmiarowo-prądowy Siemens z rodziny SENTRON, przeznaczony do ochrony instalacji przed przeciążeniem i zwarciem. Jest to aparat 1-biegunowy o charakterystyce wyzwalania B i prądzie znamionowym 13 A, o znamionowej zdolności łączeniowej 6 kA (wg EN 60898 oraz IEC 60947-2). Dzięki kompaktowej szerokości 1 modułu (18 mm) sprawdzi się w rozdzielnicach w budownictwie mieszkaniowym oraz infrastrukturze.

Najważniejsze cechy

• Producent / marka: Siemens SENTRON
• Model: 5SL6113-6
• Typ: wyłącznik nadmiarowo-prądowy
• Liczba biegunów / wersja: 1 / 1-bieg.
• Charakterystyka wyzwalania: B
• Prąd znamionowy: 13 A (dla 30°C)
• Znamionowa zdolność łączeniowa: 6 kA (EN 60898), 6 kA (IEC 60947-2)
• Stopień ochrony: IP20 (z podłączonymi przewodami)
• Właściwości: bezhalogenowy, nie zawiera silikonu, możliwość plombowania, ochrona przed dotykiem
• Możliwość instalacji wyposażenia dodatkowego: tak
• Żywotność mechaniczna: typowo 10 000 cykli łączeniowych

Zastosowanie

• Obszar instalacji: budownictwo mieszkaniowe / infrastruktura
• Rodzaj napięcia pracy: AC
• Uwaga dot. obwodów: zastosowanie tylko w obwodach z prądem przemiennym lub prądem stałym; użycie mieszane jest zabronione

Parametry elektryczne

• Napięcie zasilające (AC): 400 V
• Częstotliwość: 50/60 Hz
• Napięcie izolacji Ui: 250 V (praca jednofazowa AC), 440 V (praca wielofazowa AC)
• Napięcie robocze (AC, praca wielofazowa): maks. 440 V
• Napięcie robocze (DC): maks. 62,5 V
• Informacja dla DC: 62,5 V DC na biegun uwzględnia napięcie ładowania baterii o wartości szczytowej 72 V
• Prąd roboczy (30°C): 13 A
• Prąd roboczy (40°C): 12,37 A
• Prąd roboczy (55°C): 11,36 A
• Strata mocy (AC, stan rozgrzany): 1,9 W na biegun (przy wartości znamionowej prądu)

Połączenia i okablowanie

• Przekrój przewodu (jednożyłowy): 0,75…25 mm²
• Przekrój przewodu (wielożyłowy): 0,75…25 mm²
• Przekrój przewodu (linka z tulejką): 0,75…25 mm²
• Moment dokręcenia zacisku śrubowego: 2,5…3 N·m
• Współłączący przewód neutralny: nie

Konstrukcja i montaż

• Szerokość: 18 mm
• Wysokość: 90 mm
• Głębokość: 76 mm
• Głębokość montażowa: 70 mm
• Liczba jednostek podziału szerokości: 1
• Pozycja montażowa: dowolny
• Masa netto: 131 g

Warunki środowiskowe

• Temperatura otoczenia podczas pracy: -25…45°C
• Temperatura otoczenia podczas magazynowania: -40…75°C

Podsumowanie

Siemens SENTRON 5SL6113-6 to kompaktowy wyłącznik nadmiarowo-prądowy B 13 A, 1-biegunowy, o zdolności łączeniowej 6 kA, przeznaczony do instalacji w aplikacjach mieszkaniowych i infrastrukturalnych. Oferuje m.in. możliwość plombowania, ochronę przed dotykiem oraz obsługę przewodów o przekroju do 25 mm².

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia i oznaczenia właściwe dla aparatury SENTRON: CE / EG-Konf. / deklaracja zgodności UE, UKCA, VDE, CEBEC, EAC, QC PASS, Confirmation oraz dokumenty środowiskowe EPD / Environmental Confirmations.
• Wyłącznik nadmiarowo-prądowy przeznaczony do ochrony instalacji i obwodów elektrycznych w budynkach mieszkalnych oraz infrastrukturze. Stosować wyłącznie zgodnie z przeznaczeniem i parametrami podanymi w dokumentacji producenta.
• Urządzenie zgodne z wymaganiami EN 60898-1; dla wskazanych wykonań również zgodnie z IEC 60947-2. Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji, charakterystyką wyzwalania, prądem znamionowym oraz znamionową zdolnością łączeniową.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji lub prac serwisowych należy wyłączyć i zabezpieczyć przed ponownym załączeniem wszystkie źródła zasilania urządzenia.
• Instalację, podłączenie, konserwację i wymianę może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować uszkodzenie urządzenia, instalacji albo brak prawidłowej ochrony obwodu.
• Stosować wyłącznie w obwodach prądu przemiennego lub prądu stałego zgodnie z dokumentacją producenta. Użycie mieszane w obwodach AC i DC jest zabronione.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia znamionowego, prądu znamionowego, częstotliwości, zdolności łączeniowej oraz dopuszczalnej temperatury otoczenia.
• Urządzenie ma stopień ochrony IP20 przy podłączonych przewodach. Aparat należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz moment dokręcania zacisków określony przez producenta. Nieprawidłowe dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu lub zagrożenie pożarowe.
• Montaż na szynie DIN wykonywać zgodnie z instrukcją producenta. Po montażu sprawdzić prawidłowe osadzenie aparatu, podłączenie przewodów oraz zgodność połączeń ze schematem instalacji.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, śladów przegrzania lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
