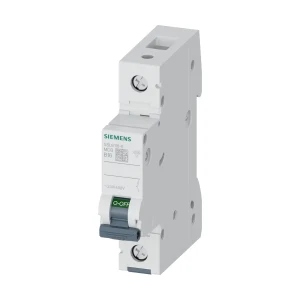

5SL6116-6 Wyłącznik nadprądowy SENTRON, 230/400V 6KA,1-biegun, B 16A

5SL6116-6 to 1-biegunowy wyłącznik nadmiarowo-prądowy Siemens z rodziny SENTRON, o charakterystyce wyzwalania B i prądzie znamionowym 16 A. Urządzenie ma zdolność wyłączania 6 kA i jest przeznaczone do instalacji 230/400 V w zastosowaniach takich jak budownictwo mieszkaniowe / infrastruktura.

Najważniejsze cechy

• Producent: Siemens
• Nazwa markowa produktu: SENTRON
• Model: 5SL6116-6
• Typ: wyłącznik nadmiarowo-prądowy
• Liczba biegunów / wersja: 1 / 1-bieg.
• Charakterystyka wyzwalania: B
• Prąd znamionowy: 16 A (przy 30°C)
• Zdolność wyłączania: 6 kA (EN 60898), 6 kA (IEC 60947-2)
• Stopień ochrony: IP20 (z podłączonymi przewodami)
• Ochrona przed dotykiem: tak
• Bezhalogenowy / bez silikonu: tak / tak
• Możliwość plombowania: tak
• Możliwość instalacji wyposażenia dodatkowego: tak

Parametry elektryczne

• Rodzaj napięcia (napięcie robocze): AC
• Zastosowanie w obwodach: tylko w obwodach z prądem przemiennym lub prądem stałym; użycie mieszane jest zabronione
• Napięcie zasilające (AC): 400 V
• Częstotliwość: 50/60 Hz
• Napięcie robocze (AC, praca wielofazowa): maks. 440 V
• Napięcie robocze (DC): maks. 62,5 V (na biegun; uwzględnia napięcie ładowania baterii o wartości szczytowej 72 V)
• Napięcie izolacji Ui: 250 V (AC, praca jednofazowa), 440 V (AC, praca wielofazowa)
• Prąd roboczy (znamionowy): 16 A (30°C), 15,23 A (40°C), 13,99 A (55°C)
• Strata mocy: 2 W (na biegun, przy prądzie znamionowym, AC, stan rozgrzany)

Połączenia

• Przekrój przewodu jednożyłowego: 0,75…25 mm²
• Przekrój przewodu wielożyłowego: 0,75…25 mm²
• Przekrój linki z tulejką kablową: 0,75…25 mm²
• Moment dokręcenia zacisku śrubowego: 2,5…3 N·m
• Współłączący przewód neutralny: nie

Konstrukcja i montaż

• Wysokość: 90 mm
• Szerokość: 18 mm
• Głębokość: 76 mm
• Głębokość montażowa: 70 mm
• Liczba jednostek podziału szerokości: 1
• Pozycja montażowa: dowolna
• Masa netto: 131,3 g
• Żywotność mechaniczna (typowo): 10 000 cykli łączeniowych

Warunki środowiskowe

• Temperatura otoczenia podczas pracy: -25…45°C
• Temperatura otoczenia podczas magazynowania: -40…75°C

Podsumowanie

Siemens SENTRON 5SL6116-6 to kompaktowy wyłącznik nadmiarowo-prądowy 1P o charakterystyce B i prądzie 16 A, ze zdolnością wyłączania 6 kA. Oferuje ochronę przed dotykiem, stopień ochrony IP20 (z podłączonymi przewodami), szeroki zakres przekrojów przewodów 0,75…25 mm² oraz możliwość plombowania, co ułatwia zastosowanie w typowych instalacjach budynkowych i infrastrukturalnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia i oznaczenia właściwe dla aparatury SENTRON: CE / EG-Konf. / deklaracja zgodności UE, UKCA, VDE, CEBEC, EAC, QC PASS, Confirmation oraz dokumenty środowiskowe EPD / Environmental Confirmations.
• Wyłącznik nadmiarowo-prądowy przeznaczony do ochrony instalacji i obwodów elektrycznych w budynkach mieszkalnych oraz infrastrukturze. Stosować wyłącznie zgodnie z przeznaczeniem i parametrami podanymi w dokumentacji producenta.
• Urządzenie zgodne z wymaganiami EN 60898-1; dla wskazanych wykonań również zgodnie z IEC 60947-2. Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji, charakterystyką wyzwalania, prądem znamionowym oraz znamionową zdolnością łączeniową.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji lub prac serwisowych należy wyłączyć i zabezpieczyć przed ponownym załączeniem wszystkie źródła zasilania urządzenia.
• Instalację, podłączenie, konserwację i wymianę może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować uszkodzenie urządzenia, instalacji albo brak prawidłowej ochrony obwodu.
• Stosować wyłącznie w obwodach prądu przemiennego lub prądu stałego zgodnie z dokumentacją producenta. Użycie mieszane w obwodach AC i DC jest zabronione.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia znamionowego, prądu znamionowego, częstotliwości, zdolności łączeniowej oraz dopuszczalnej temperatury otoczenia.
• Urządzenie ma stopień ochrony IP20 przy podłączonych przewodach. Aparat należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz moment dokręcania zacisków określony przez producenta. Nieprawidłowe dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu lub zagrożenie pożarowe.
• Montaż na szynie DIN wykonywać zgodnie z instrukcją producenta. Po montażu sprawdzić prawidłowe osadzenie aparatu, podłączenie przewodów oraz zgodność połączeń ze schematem instalacji.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, śladów przegrzania lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
