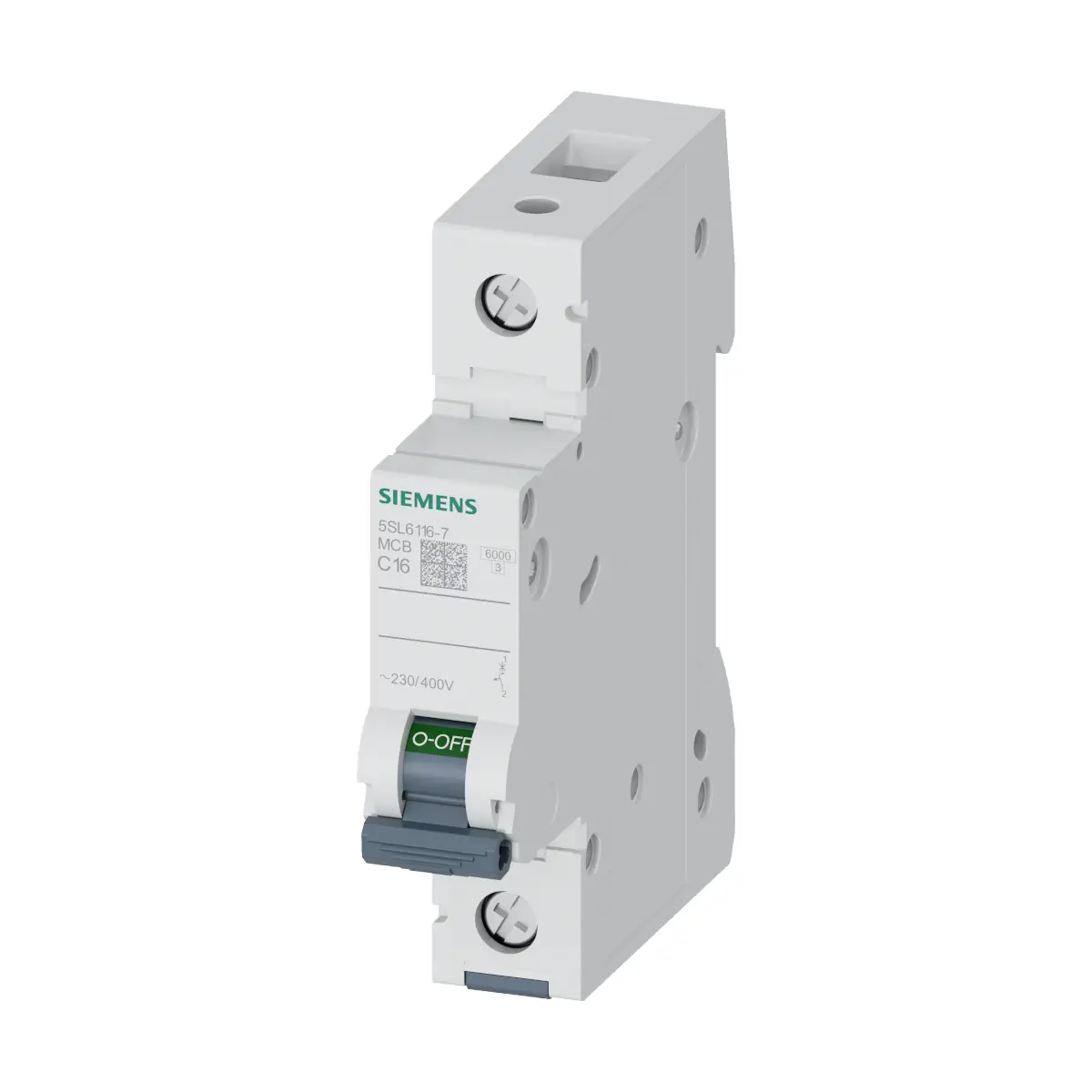

5SL6116-7 Wyłącznik nadprądowy SENTRON, 230/400V 6KA,1-biegun, C 16A

5SL6116-7 to 1-biegunowy wyłącznik nadmiarowo-prądowy Siemens z rodziny SENTRON, o prądzie znamionowym 16 A i charakterystyce wyzwalania C. Urządzenie przeznaczone jest do ochrony instalacji w zastosowaniach budownictwa mieszkaniowego i infrastruktury, zapewniając zdolność wyłączania 6 kA oraz stopień ochrony IP20 (z podłączonymi przewodami).

Najważniejsze cechy

• Producent / marka: Siemens SENTRON
• Model: 5SL6116-7
• Typ: wyłącznik nadmiarowo-prądowy
• Liczba biegunów: 1 (wersja 1-bieg.)
• Charakterystyka wyzwalania: C
• Prąd znamionowy: 16 A (przy 30°C)
• Zdolność łączeniowa prądu: 6 kA (EN 60898) / 6 kA (IEC 60947-2)
• Stopień ochrony: IP20 (z podłączonymi przewodami)
• Ochrona przed dotykiem: tak
• Możliwość plombowania: tak
• Bezhalogenowy: tak
• Nie zawiera silikonu: tak
• Możliwość instalacji wyposażenia dodatkowego: tak
• Żywotność mechaniczna: typowo 10 000 cykli łączeniowych

Zastosowanie

Siemens 5SL6116-7 jest przeznaczony do zabezpieczania obwodów w instalacjach budownictwa mieszkaniowego oraz infrastruktury.

Parametry elektryczne

• Rodzaj napięcia roboczego: AC
• Uwaga dot. zastosowania: zastosowanie tylko w obwodach z prądem przemiennym lub prądem stałym; użycie mieszane jest zabronione
• Napięcie izolacji (Ui): 250 V (praca jednofazowa AC) / 440 V (praca wielofazowa AC)
• Napięcie zasilające (AC): 400 V
• Częstotliwość: 50/60 Hz
• Napięcie robocze: do 440 V AC (praca wielofazowa) / maks. 62,5 V DC
• Napięcie robocze (DC): 62,5 V DC na biegun (uwzględnia napięcie ładowania baterii o wartości szczytowej 72 V)

Prąd roboczy w zależności od temperatury

• Przy 30°C: 16 A
• Przy 40°C: 15,23 A
• Przy 55°C: 13,99 A

Straty mocy

• Strata mocy: 1,8 W (przy prądzie znamionowym, AC, w stanie rozgrzanym, na biegun)

Podłączenie (zaciski)

• Przekrój przewodu – jednożyłowy: 0,75…25 mm²
• Przekrój przewodu – wielożyłowy: 0,75…25 mm²
• Przekrój przewodu – linka z tulejką: 0,75…25 mm²
• Moment dokręcenia zacisku śrubowego: 2,5…3 N·m
• Współłączący przewód neutralny (N): nie

Konstrukcja i wymiary

• Wysokość: 90 mm
• Szerokość: 18 mm
• Głębokość: 76 mm
• Głębokość montażowa: 70 mm
• Liczba jednostek podziału szerokości: 1
• Pozycja montażowa: dowolny
• Masa netto: 127 g

Warunki środowiskowe

• Temperatura otoczenia podczas pracy: -25…45°C
• Temperatura otoczenia podczas magazynowania: -40…75°C

Podsumowanie

Siemens SENTRON 5SL6116-7 to kompaktowy, 1-biegunowy wyłącznik nadmiarowo-prądowy 16 A o charakterystyce C i zdolności wyłączania 6 kA. Oferuje ochronę przed dotykiem, możliwość plombowania, szeroki zakres przekrojów przewodów (0,75…25 mm²) oraz pracę w temperaturach od -25 do 45°C, dzięki czemu sprawdza się w typowych instalacjach budynkowych i infrastrukturalnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia i oznaczenia właściwe dla aparatury SENTRON: CE / EG-Konf. / deklaracja zgodności UE, UKCA, VDE, CEBEC, EAC, QC PASS, Confirmation oraz dokumenty środowiskowe EPD / Environmental Confirmations.
• Wyłącznik nadmiarowo-prądowy przeznaczony do ochrony instalacji i obwodów elektrycznych w budynkach mieszkalnych oraz infrastrukturze. Stosować wyłącznie zgodnie z przeznaczeniem i parametrami podanymi w dokumentacji producenta.
• Urządzenie zgodne z wymaganiami EN 60898-1; dla wskazanych wykonań również zgodnie z IEC 60947-2. Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji, charakterystyką wyzwalania, prądem znamionowym oraz znamionową zdolnością łączeniową.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji lub prac serwisowych należy wyłączyć i zabezpieczyć przed ponownym załączeniem wszystkie źródła zasilania urządzenia.
• Instalację, podłączenie, konserwację i wymianę może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować uszkodzenie urządzenia, instalacji albo brak prawidłowej ochrony obwodu.
• Stosować wyłącznie w obwodach prądu przemiennego lub prądu stałego zgodnie z dokumentacją producenta. Użycie mieszane w obwodach AC i DC jest zabronione.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia znamionowego, prądu znamionowego, częstotliwości, zdolności łączeniowej oraz dopuszczalnej temperatury otoczenia.
• Urządzenie ma stopień ochrony IP20 przy podłączonych przewodach. Aparat należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz moment dokręcania zacisków określony przez producenta. Nieprawidłowe dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu lub zagrożenie pożarowe.
• Montaż na szynie DIN wykonywać zgodnie z instrukcją producenta. Po montażu sprawdzić prawidłowe osadzenie aparatu, podłączenie przewodów oraz zgodność połączeń ze schematem instalacji.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, śladów przegrzania lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
